Steph home theater - Salle terminée - 1 an déjà !!!

» 11 Nov 2013 19:29

Bon, ces deux dernières semaines, en plus de l'avancement normal des travaux, il a fallu corriger les bourdes laissées les entreprises lors de la construction de la maison.

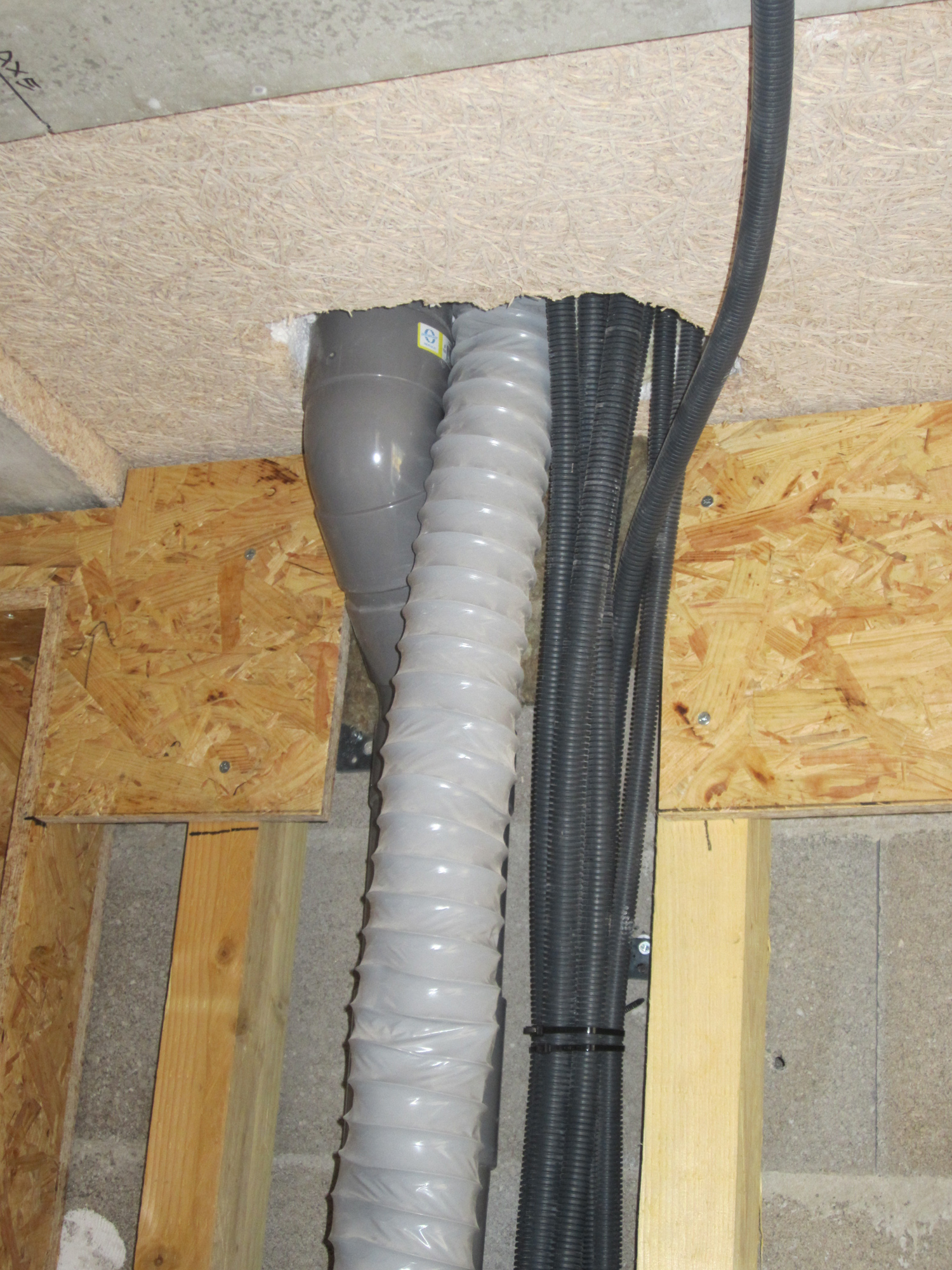

Primo, j'ai du dévoyer un tuyaux d'eaux usées pour éviter de faire une gaine dans la salle et perdre de la profondeur sur les sièges arrières. Il ne restera qu'à faire un casson vers le faux plafond pour englober le coude et la sortie de la VMC.

Autre galère, j'ai reçu ma commande câble HP. Problème, le câble ne passe pas dans les gaines sous dallage que l'électricien avait prévu :evil:

. Ou plutôt, il passe sur 1m en forçant, mais vu qu'il y a 12 m à tirer... :hein:

Du coup, j'ai du tirer 5 nouvelles gaines plus grosses et qui passeront dans le faux plafond pour alimenter toute la section basse de la scène avant.

» 11 Nov 2013 19:44

Super boulot avec de beau massif et travail super propre :love:

pas de chance pour tes gaines :wtf:

tu as un tire fil pour les gaines ? soit elles ont été écrasées soit le courbure est trop forte . J'ai hâte de voir la suite :wink:

» 11 Nov 2013 19:45

steph357 a écrit:Quelques photos de l'avancement du rack fraîchement monté d'aujourd'hui. Bon, pour certains je commence peut-être par la fin car la salle dédiée est encore brute de maçonnerie, mais vu que le rack est dans la pièce attenante et qu'une porte sépare les deux, rien n'empechait de commencer par là, et puis ça fait des cartons à dégager....

Pour rappel, toutes les pièces (Ossature, rails, caches et quicaillerie) sont de marque Adam Hall commandées chez Thomann

Salut Steph

Tu peux nous mettre le détail complet des composants pour ce rack ?

Si j'ai bien compris, tu l'as acheté en pièces détachées et non pas sur une référence de rack tout fini ?

Cela peut supporter quel poids, y'a du monde là dedans :ko:

Merci

» 11 Nov 2013 19:48

Hormis ces petites galères, j'ai pas mal avancé, les murs sont doublés et j'ai commencé l'estrade arrière. Quelques photos de l'avancement:

: La scène avant et le 1er 1/3 latéral absorbant. Désolé pour le bazars

: La partie arrière

: Début de montage de l'estrade arrière. Désolidarisée du sol par des bandes caoutchouc

: Avec les leds installées. C'est Joooli !!

» 11 Nov 2013 19:57

kbil69 a écrit:Salut Steph

Tu peux nous mettre le détail complet des composants pour ce rack ?

Si j'ai bien compris, tu l'as acheté en pièces détachées et non pas sur une référence de rack tout fini ?

Cela peut supporter quel poids, y'a du monde là dedans

Merci

Pour le rack tout est là (acheté en pièce détaché effectivement) :wink:

- La strcuture principale, qui forme la base et le haut du rack (elle est réglable en profondeur :wink:

):
http://www.thomann.de/fr/adam_hall_8770 ... rahmen.htm

- Les rails, il en faut 4 et il se vissent directement sur la structure (2m de haut pour les miens, mais ça se fait aussi en 1m - 1,5m....)
http://www.thomann.de/fr/adam_hall_6155 ... chiene.htm

- Les caches ajourés (dispo en 1U, 2U.....)
http://www.thomann.de/fr/adam_hall_87221vr.htm

- Les caches pleins (dispo idem...)
http://www.thomann.de/fr/adam_hall_8722 ... e_2_he.htm

- Un exemple de plateau pour les élements non rackables (genre PS3, lecteur BD...)
http://www.thomann.de/fr/adam_hall_8755 ... ge_2he.htm

- Et enfin les vis et écrous
http://www.thomann.de/fr/adam_hall_5410 ... e_pack.htm
http://www.thomann.de/fr/adam_hall_5650_pack.htm

Pour le poids, y'a aucun soucis à ce faire, pour ma part, il y a env. 200 kg de matériel (les 6 macmah représentent à eux seuls 163 kg), mais on peut mettre bien plus vu l'épaisseur des rails :thks:

» 11 Nov 2013 20:02

liolinux a écrit:Super boulot avec de beau massif et travail super propre pas de chance pour tes gaines tu as un tire fil pour les gaines ? soit elles ont été écrasées soit le courbure est trop forte . J'ai hâte de voir la suite

Yes, j'ai un tire fil, mais le problème c'était vraiment le diamètre. Pas grave, j'ai opté pour le plan B :wink:

» 11 Nov 2013 20:07

c'est du câble de combien que tu mets

?

» 11 Nov 2013 21:20

Cela apparait en NO FOUND, pas de lien qui fonctionne.

» 11 Nov 2013 22:44

liolinux a écrit:c'est du câble de combien que tu mets ?

Heu... j'ai craqué :hehe:

, pour les deux sub et la section basse de la scène avant (je suis en bi-amplification sur les principales); je suis parti sur du …. 10 mm2 pour ne pas perdre le fameux facteur d'amortissement évoqué en début de post. Pour le reste (surrounds et les compression de la scène avant), c'est du 4mm2.

kbil69 a écrit:Cela apparait en NO FOUND, pas de lien qui fonctionne.

Effectivement ça marche pas chez moi non plus :wtf:

. Ben dans ce cas, voir sur le site de Thomann, rubrique rack. Tous mes éléments sont de marche Adam Hall.

Que d'activité aujourd'hui: Madame est allez faire un saut chez Ikea

Voilà les Poang qui équiperont la salle. Bon, j'ai pas fais de folie à ce niveau, mais on est pas mal du tout dedans et le coloris (Dansbo rouge moyen) est vraiment chouette. il y en aura 7 en tout comme ça. Les 4 de la rangée de devant auront droit à leur repose pieds assortis.

» 12 Nov 2013 12:56

Belle acquisition et beau travail, les miens seront SPARROW

» 12 Nov 2013 14:21

du 10²

tu m'étonnes que les gaines étaient limite .. :hehe:

je pense que du 4² aurait pu suffire mais bon la au moins psychologiquement tu es rassuré :mdr:

djé

» 12 Nov 2013 17:20

passatdjé49 a écrit:du 10² tu m'étonnes que les gaines étaient limite ..
je pense que du 4² aurait pu suffire mais bon la au moins psychologiquement tu es rassuré

djé

Il a simplement oublié que ça pièce faisait 30m², tout est démesuré, un grand malade. :mdr:

» 12 Nov 2013 20:27

Tu peux me confirmer, car les références sont coupées dans le lien, il manque le dernier chiffre :ko:

» 12 Nov 2013 23:08

C'est exactement ça, toutes les références de mon rack sont là. Pour les caches (ajourés ou plein) ils se font en 1U, 2 U et 3U de mémoire en fonction des besoin, de même que les étagère (pour les appareils non rackables sont dispo en plusieurs hauteur et profondeur, il existe aussi plein d'autre accessoires genre support pour tablettes, tiroirs, éclairage.... Pour les joues latérales j'ai acheté des panneaux mélaminés (que l'on trouve dans plein de coloris dans n'importe quel magasin de bricolage), et que j'ai vissé directement sur les rails verticaux du rack, de l'intérieur histoire de pas les voir. Tiens, une ou deux photos, mais je sais pas si on voit très bien.

Ensuite, je pense mettre un rideau noir pour cacher la façade arrière histoire de cacher tout le câble tout en le laissant facilement accessible :wink:

» 12 Nov 2013 23:19

Herve71 a écrit:
passatdjé49 a écrit:du 10² tu m'étonnes que les gaines étaient limite ..
je pense que du 4² aurait pu suffire mais bon la au moins psychologiquement tu es rassuré

djé

Il a simplement oublié que ça pièce faisait 30m², tout est démesuré, un grand malade.

Mais je me soigne

. Quoi que… pas si malade que ça, ci joint un post de JPL qui parle de la section des câbles et du facteur d'amortissement…. à méditer… La démonstration de JPL est exactement mon cas, et un câble de 4mm2 aurai donc divisé le FA des amplis par 6. D'ou mon choix pour une section de câble "surdimensionnée"

http://www.cinetips.com/viewtopic.php?f ... 4&start=60

Tiens puisqu'on est dans les câbles, une petite photo:

- En haut, le 10 mm2, qui reliera les amplis directement aux 15G40 des principales, ainsi qu'aux 18G550 des 2 subs
- En bas, le 4 mm2 (pour les compressions des principales et les surrounds)
le crayon est là pour l'échelle….
