La calibration Chromapure pas à pas
La post-calibration


Nous allons maintenant faire le bilan des différents réglages effectués précédemment.
La mesure de l’échelle de gris, simultanée à celle du gamma, puis celle du gamut.
Grâce à cela, nous pourront générer un rapport de calibration qui comparera la pré et la post calibration.

 1 – L’échelle de gris

 La méthode est la même que pour la pré-calibration.

 Pour lancer la post-calibration de l’échelle de gris, cliquez dans « Post-Calibration » sur « Grayscale ».

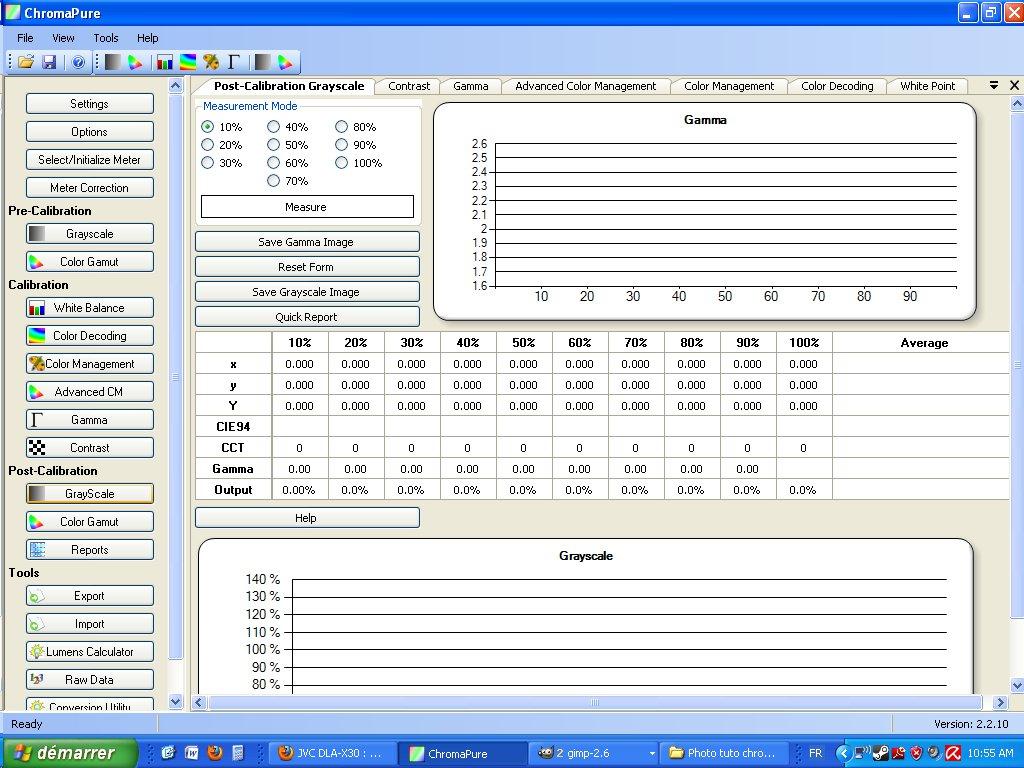

La fenêtre suivante va s’ouvrir.


 Dans le DVD AVS, rechoisissez « fields » puis « Grayscale 10% ».

 Vous commencez par la mire de 10%. Cliquez sur measure ».
Vous allez voir apparaitre sur le graphe du bas votre équilibre de couleurs primaires Rouge-Vert-Bleu.
Le gamma (graphe du haut) apparaitra lui à la fin de toutes les mesures.

 Passez à la mire de 20% puis remesurez.
Faite cela jusqu’à la mire de 100%.

 A la fin, vous allez obtenir des graphes comme ceux qui sont représentés ci-dessous.


 Le but est d’avoir vos trois couleurs les plus alignées possibles sur le 100%, pour toute l’échelle. Quant au gamma, il faut qu’il soit le plus linéaire possible, et proche de celui que vous avez choisi.

 Si vous n’avez pas de bons résultats, il faut alors retourner aux étapes nécessaires de la partie VI (gamma et échelle de gris) et revérifier en post calibration. (vous pouvez aussi modifier ce qui est utile sur le vidéoprojecteur et refaire la mesure directement dans la post-calibration, vous gagnez un peu de temps).

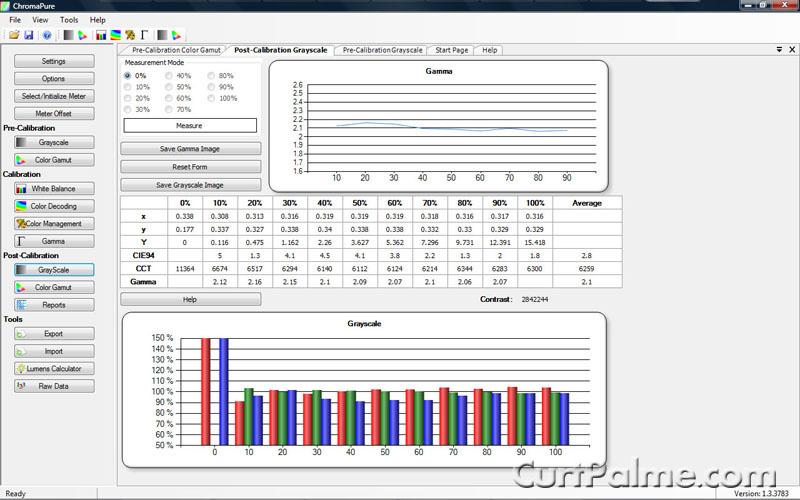

 L’exemple suivant est plus convenable :


 2 – Le gamut

 Même démarche que précédemment. Nous allons mesurer le gamut corrigé pendant la calibration.

 Pour lancer la post-calibration du gamut, cliquez dans « Post-Calibration » sur « Gamut ».
La fenêtre suivante va s’ouvrir.


 Dans le DVD AVS, rechoisissez « fields » puis « Color100% ».

 Vous commencez par la mire blanche. Cliquez sur measure ».
Mesurez toutes les mires.

 A la fin, vous allez obtenir ce genre de graphe.


 Si les 7 points ne sont pas aux bons endroits ou si les luminances sont trop décalées, reprenez la calibration du gamut (CMS ou teinte/saturation).

 3 – Faire un rapport

 Il est possible de générer un rapport afin de lire plus facilement le résultat de votre calibration. Vous pouvez aussi le sauvegarder en fichier word, excel ou PDF.

 Pour cela, dans la partie post-calibration de Chromapure, cliquez sur « Report« .


 Vous pouvez choisir un rapport « simple » ou « détaillé ». Le détaillé vous donne les résultats chiffrés en plus des graphes.
Une fois votre choix fait, cliquez sur « Run report« .
Il y a 6 mesures rapportés ici :


 On voit ici l’erreur d-E pour toute l’échelle de gris, avant (vert) et après la calibration (bleu). La courbe bleue doit être la plus proche possible de 0.


 Le graphe ci-dessus montre l’équilibre Rouge-Vert-Bleu pour toute l’échelle de gris. Le graphe du haut est l’avant, celui du bas, est l’après.


 Ce graphe nous renseigne sur l’erreur chromatique (pour les couleurs primaires et secondaires) avant (vert) et après la calibration (bleu). La barre doit être la moins grande possible.

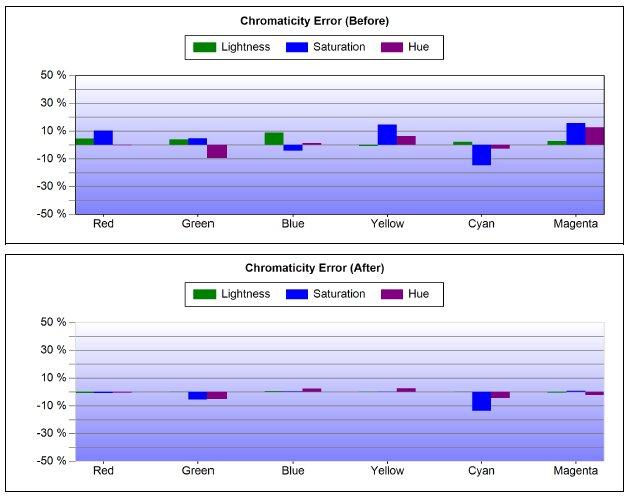

 Luminosité, saturation et teinte sont ici exprimées. Les barres doivent aussi etre les plus petites possibles. On y voit la pré et la post calibration.


 3 paramètres sont montrés sur le graphe du gamut. La référence, la pré calibration et la post calibration. La post calibration doit être la plus proche de la référence (le carré).


 La dernière courbe montre le gamma avant (vert) et après (bleu). Il doit être le plus linéaire possible.

 Si vous le souhaitez, vous pouvez sauver ce rapport en cliquant sur la petite disquette avec une flèche verte située a coté de la taille du zoom.
