Modules ebay LJM L12 - L15 - L20 - L25 - L50 - LME49810

[Kris63]

Hello,

Connaissez-vous ces modules ? Les avez-vous déjà utilisés ?
On trouve des commentaires plutôt flatteur aux US.
Ces bêtes existent depuis plus de 10 ans, si c'était pas au point, on trouverait des critiques acerbes.
Ca me tente, pour fabriquer un full analogique ; L25 pour les basses + LM3886 pour mid/tweet
Le L15 utilise des IRF240 et IRF9240 ; est-ce la raison de l'absence de résistance d'équilibrage ?

Mon point de vue serait :
- Ne pas utiliser la tension d'alime max
- Installer une carte de protection des HP
- Surveiller les courants de polarisation avant installation en boitier.
- Remplacer l'équerre en alu par un truc plus gros et pourquoi pas en cuivre.
- Le L50 est un double L20 en pont... Pas top pour installer les protections HP.

Dès que j'ai une semaine de répit, j'en teste un, surement le L25...

https://www-diyaudio-com.translate.goog ... _tr_pto=sc

*tarif avec les frais de port inclus

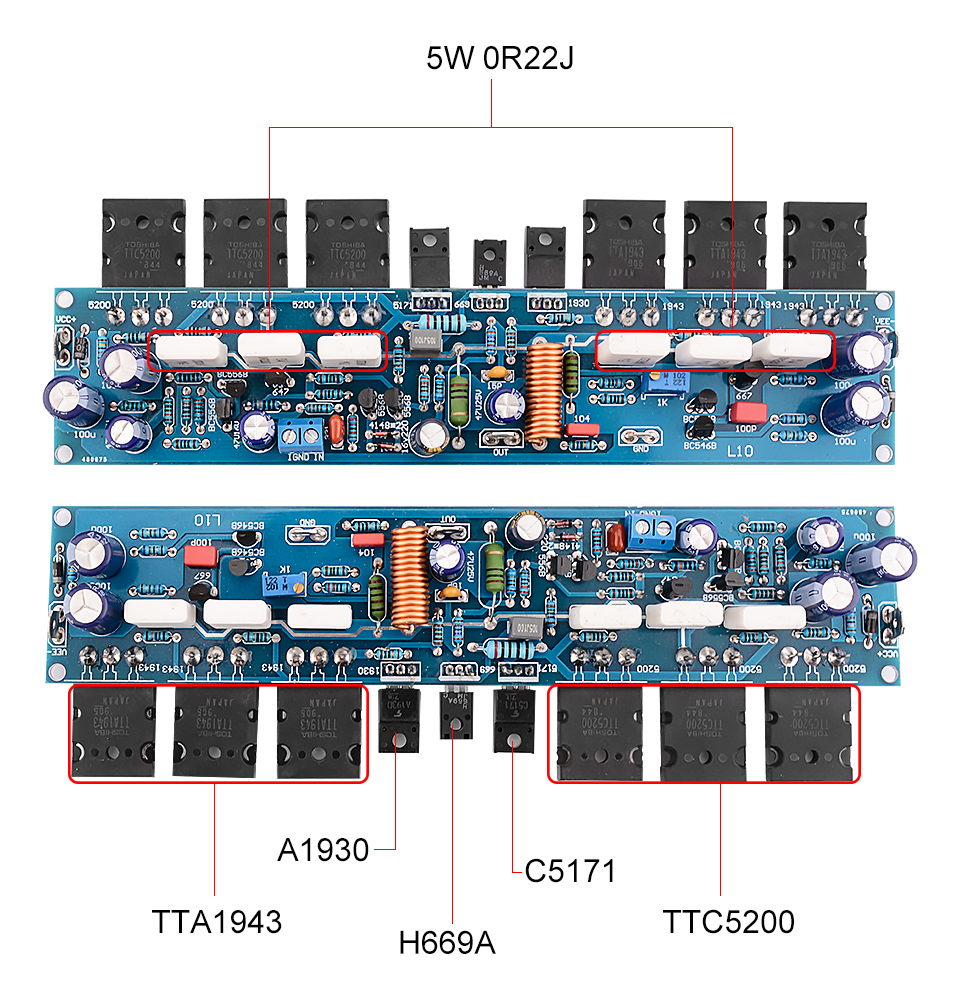

L10 - 53€ la paire - 28/45Vdc - 4 ohms 300W / 8 ohms 200W

L12.2 - 37€ la paire - 55Vdc max - 8 ohms 120W (Un peu plus de gain que le L15)
200W 4R + -50V
le L12 sort 98W en 8 ohms en ± 50V (mesuré)
https://youtu.be/GXXVdc8L4yA?t=315 (reglage du courant de bias)

https://calvins-audio-page.jimdofree.com/ideas-and-circuits/power-amplifiers/l12-2-modifications/

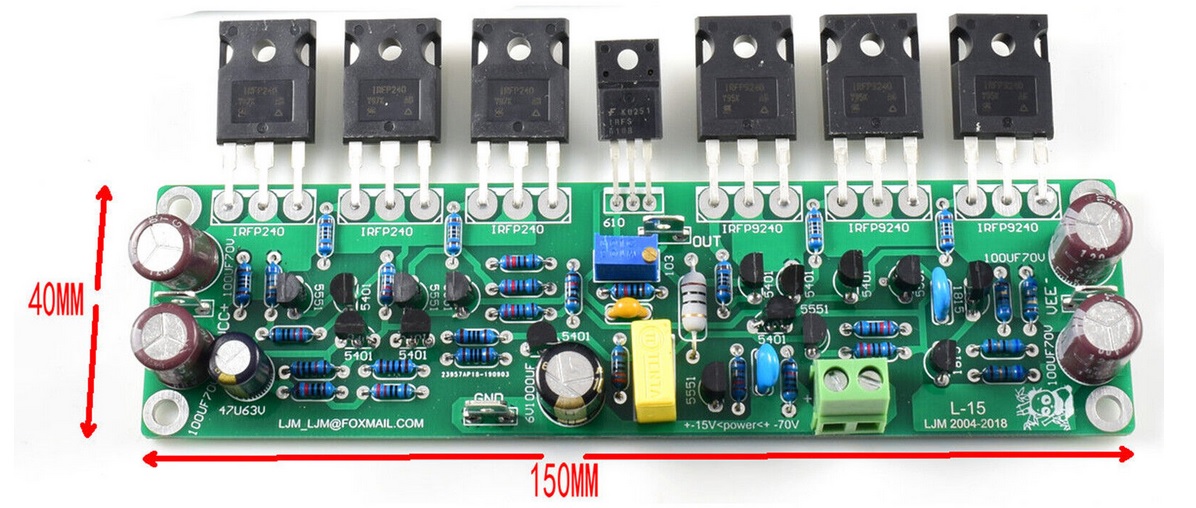

L15 - 56€ la paire - 15/70Vdc - 8 ohms 150W (avec 55Vdc)
300W à 4R ± 55V
le L15 sort 86W en 8 ohms en ± 50V (mesuré)

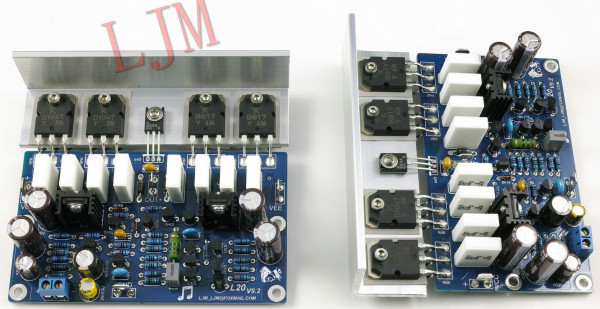

L20 - 39€ la paire - 15/65Vdc - 8 ohms 100W (avec 42Vdc)
300W4R ± 55V
350W4R ± 60V (à prendre avec des pincettes, lol)

L20.5 - 53€ la paire - 24/65Vdc - 8 ohms 125W (50Vdc)
Supprimer l'oscillation sur la partie positive de l'onde :
https://tonbandforum-de.translate.goog/ ... _tr_pto=sc
ou via un réglage du courant de bias :
https://www-diyaudio-com.translate.goog ... _tr_pto=sc

L25 - 75€ la paire - 27/70Vdc - 8 ohms 250W (avec 70Vdc)
250W 4R, ± 50V
400W 4R, ± 63V (à prendre avec des pincettes, lol)

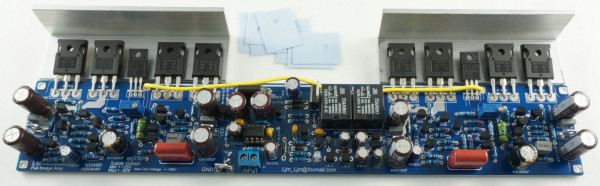

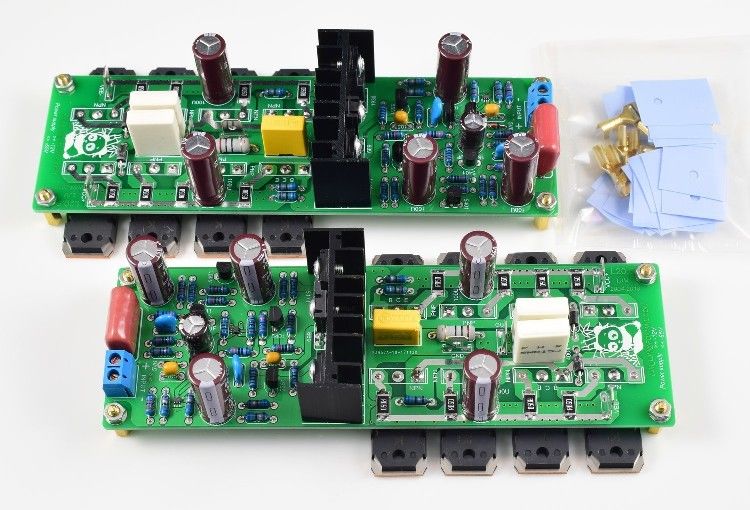

L50 - 120€ la paire - 28/50Vdc - 8 ohms 500W (avec 50Vdc)
300W 8R ± 38V
600W 4R ± 38V
400W 8R ± 45V
800W 4R ± 45V

Peut-être je testerais également une version avec un LME49810 ou LME49830+mosfet
C'est un peu plus complexe à mettre en oeuvre avec deux alimentations double de +-55Vdc et +-65Vdc.
Beaucoup moins de disto en utilisant la double alimentation, AVEC DEUX TRANSFO DIFFERENTS. Sinon, aucun intéret.
En effet, lorsqu'on demande de la puissance sur un enroulement, les autres enroulements du même transfo baissent aussi leurs tension.
L'alimentation double permet de conserver une tension stable sur le LME49810-49830.
L'alimentation double permet également un meilleur rendement, en diminuant la puissance dissipée.

J'ai trouvé et traduit des PDF chinois...

LME49810KRIS.pdf

(727.11 Kio) Téléchargé 8 fois

LME49810 kris2023.pdf

(1.86 Mio) Téléchargé 10 fois

[Dagda]

On en avait déjà parlé sur un autre sujet, mais je ne sais plus ou.
De mémoire ce que tu ris est ce qui avait été constaté. Ne pas aller sur la tension max, mettre des bons dissipateurs.
On est sur du schéma classique de AB mosfet, truc éprouvé depuis des lustres.

Une bonne mise en œuvre devrait faire un sympathique petit bloc d'ampli

D.

[tcli]

- Le L50 est un double L20 en pont... Pas top pour installer les protections HP.

Vu de loin, j'ai l'impression que le L50 a une protection intégré.

[Kris63]

- Le L50 est un double L20 en pont... Pas top pour installer les protections HP.

Vu de loin, j'ai l'impression que le L50 a une protection intégré.

Pas sur !
Je vois pas le upc1237...
On voit l'entrée AC12-0-12 et le pont de diode.

Je pense plutôt à une tempo au démarrage.

[Dagda]

Sisi le L50 a bien une protection intégrée
Voir la première page Ali que tu trouves.
https://fr.aliexpress.com/item/10050030 ... pt=glo2fra

État de fonctionnement du circuit de protection: Le délai de mise sous tension est d'environ 3 secondes et la LED clignote à ce moment.
Après la détection d'aucune sortie CC n'est normale, le relais est connecté et la LED est toujours allumée.
Si un défaut survient pendant l'utilisation, le relais est déconnecté et la LED clignote.

[Kris63]

Le papy dit qu'avec 50V,

le L15 sort 86W en 8 ohms,
le L12 sort 98W en 8 ohms.

Le L15 aurait un peu moins de gain que le L12 (rien à voir avec la puissance, mais je le note tout de même. Ca peu servir)

[Kris63]

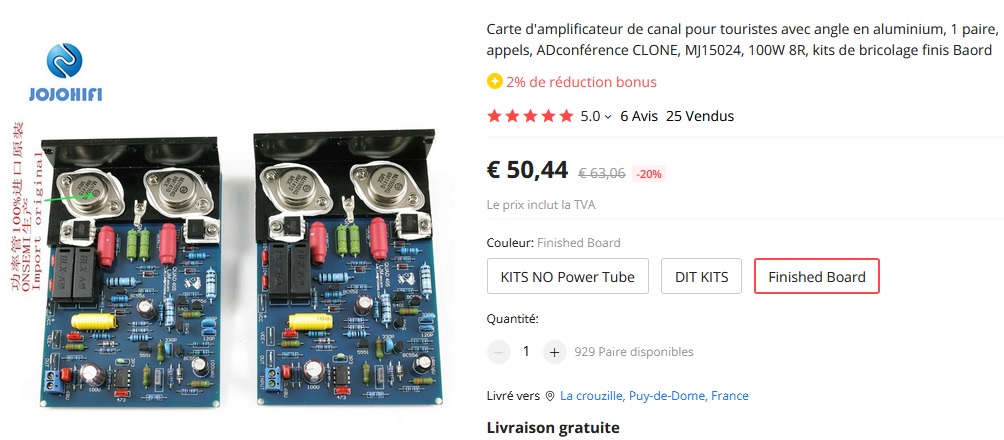

Le module a éviter : le QUAD 405 !
Ca vous transforme un carré de 20khz en sinus (à 5W) !!!!!!!
lol

[Dagda]

Tu comprends rien, ça donne du feutré, de la rondeur, la musique devient charnelle !

[Kris63]

Tu comprends rien, ça donne du feutré, de la rondeur, la musique devient charnelle !

J'aime tes explications scientifiquement prouvées.

Mais je vais acheter un L15, à une époque, j'avais accès aux bennes d'une grosse boite qui jetais des quantités astronomiques de composants divers... Je dois avoir encore 20kg de IRFxxxx ! ...si jamais ça crame, j'aurais de quoi réparer.

Pis l'€ est un peu remonté...

[tcli]

Sinon, les préférences de LJM (le créateur de tous ces circuits) :
https://www.diyaudio.com/community/threads/quad-405-updates-and-clones.358200/post-7079492

Et ce qu'il pense des quad :
https://www.diyaudio.com/community/threads/quad-405-updates-and-clones.358200/post-7079466

[androuski]

T'as mis deux fois le même lien
C'est tellement triste d'acheter du tout fait baie chine sur un site de daïtioursailf. Chez Plantefeve iatouskifo il y a aussi un forumeur qui a sorti recemment de splendides modules a etages de sortie modulables. Vertrouver ça

En plus Kris t'as toutes les compétences elec j'ai cru piger

[androuski]

Là
post180844564.html#p180844564

[Kris63]

T'as mis deux fois le même lien
C'est tellement triste d'acheter du tout fait baie chine sur un site de daïtioursailf. Chez Plantefeve iatouskifo il y a aussi un forumeur qui a sorti recemment de splendides modules a etages de sortie modulables. Vertrouver ça

En plus Kris t'as toutes les compétences elec j'ai cru piger

Je sais, mais je manque de temps...
Tu n'imagines pas le taf que j'ai ici ! Et rien que des trucs passionnants, même mon vrai taf me passionne.
Pis j'ai un ado à la maison, rien que ça, tu le place n'importe quand, ça te fait une vraie excuse !

[androuski]

[Kris63]

:lol:

Mon 1er ampli DIY, en 1997, j'étais un gamin ! lol
Schéma fait au crayon de papier sur une feuille.
Typon fait avec Boardmaker sous MSDOS.
TDA7250 + TIP142 ou BDW83...
Caisse en bois
