l'enceinte du gagnant du concours de design (Tonio6313)

Message » 31 Aoû 2017 22:39

Bonsoir,

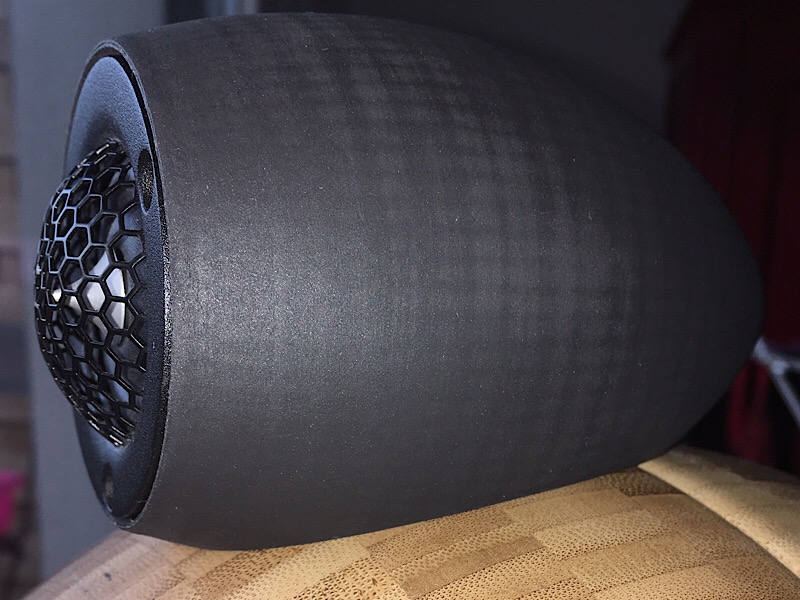

J'ai reçu les BlandaTweet :)
Une petite touche de peinture pour les finitions...
J'adore. Yapluka !


aznowicz

Messages: 107
Inscription: 29 Avr 2008 22:08
Localisation: Lille, Nord
  • offline

Annonce

Message par Google » 31 Aoû 2017 22:39



Publicite


Encart supprimé pour les membres HCFR

Message » 31 Aoû 2017 22:45

Tonio6313 a écrit:

Pour l'effet de baffle, ca se mesure en champ proche et à 1m si j'ai bien compris. Enceinte la plus surélevé possible du sol (> 1.5m) et éloigné de toute autres parois latérales ?

Dés que le pied avant est finalisé, j'effectuerai ces 2 mesures.

fais un MP à Sagem, ça fait des années qu'il étudie plus particulièrement tous les aspects de la BSC. :wink:

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9764
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 31 Aoû 2017 23:29

aznowicz a écrit:Bonsoir,

J'ai reçu les BlandaTweet :)
Une petite touche de peinture pour les finitions...
J'adore. Yapluka !




Tu as mis la barre haute dis donc, elles sont magnifiques :love:
Tonio6313

Messages: 150
Inscription: 17 Déc 2014 19:56
Localisation: Clermont-ferrand
  • offline

Message » 03 Sep 2017 20:03

Bonjour,

Merci pour les compliments. :D
Le seul "ratage" de ma modélisation 3D, c'est sur l'implantation des vis : les trous sont trop petits et légèrement excentrés. Un petit coup de perceuse tout doux devrait suffire.
Le plan ci-joint n'est pas corrigé pour le moment.

Sinon le tweeter ScanSpeak est parfaitement intégré.

Tonio6313, s'il est possible d'avoir le STL de la raclette et de la cale à poncer, je suis preneur : j'ai la flemme de (re)faire ça moi même, je peux aussi te payer l'impression si tu veux bien (on voit ça en MP).

Bonne soirée.
Fichiers joints
BlandaTweet 3.2e.stl.zip
(302.95 Kio) Téléchargé 47 fois
aznowicz

Messages: 107
Inscription: 29 Avr 2008 22:08
Localisation: Lille, Nord
  • offline

Message » 22 Sep 2017 18:07

Impression des pieds toujours en cours, c'est long. 4H par éléments, et il y en a 8 par enceintes :o

Sinon, toujours en train de chercher l'ampli idéal pour driver les petites bêtes. Ce TPA3255 bien construit me fait de l'œil (autre chose que les board chinoises à mon avis) :
http://www.ebay.com/itm/TPA3255-2x260-W ... 0011.m1850

Proviens de 3e-Audio :
http://www.3e-audio.com/amplifier/tpa3255-2ch-260w/

Ici, son conçurent le plus sérieux :
http://www.360customs.de/fr/2015/07/tpa ... 350w-mono/

Avec mon alim SMPS 36v recyclé, ils seraient sous-alimenté, mais dans un premier temps, ca suffirai largement pour les 45w nominal des markaudio pluvia eleven (90w en peak) .

A trouver, un contrôleur de volume correct (30€), du genre :
https://fr.aliexpress.com/item/YS-HIFI- ... 3780567d56

Ou motorisé (60€) :
http://www.ebay.fr/itm/Assembled-Remote ... 75.c100005.
Transfo à associer (20€) :
http://www.audiophonics.fr/fr/electroni ... results=22

Hélas, ces 2 contrôleurs de volume n'ont pas d'entrées XLR.
Dernière édition par Tonio6313 le 23 Sep 2017 9:41, édité 7 fois.
Tonio6313

Messages: 150
Inscription: 17 Déc 2014 19:56
Localisation: Clermont-ferrand
  • offline

Message » 22 Sep 2017 19:58

...et pourquoi pas un petit FDA ? ça serait largement suffisant...
Alex.H

Messages: 1909
Inscription: 20 Nov 2015 21:13
  • offline

Message » 23 Sep 2017 8:22

Disons que j'ai un boitier hifi2000 + une alim smps 36v qui dorment, et surtout un superbe DAC que j'ai gagné (pas encore reçu) qu'il faudra bien associer à un ampli (en XLR si possible).

La puce tpa3255 très récente reste le top en classe D sur le papier (en tarif accessible, j'entend bien). Je suis curieux d'ecouter le rendu, et comme très peu de gens l'ont, c'est l'occase de faire un p'tit retour d'expérience.

De toute façon, je testerai aussi avec mon I.AM D V200 qui sert dans une autre pièce et avec le Alientek D8 d'un pote. Je doute qu'ils soient du même niveau que l'association précèdemment cité.
Tonio6313

Messages: 150
Inscription: 17 Déc 2014 19:56
Localisation: Clermont-ferrand
  • offline

Message » 23 Sep 2017 9:44

Pas mal du tout cet ampli aussi, pour alimenter les sphères :
http://www.360customs.de/fr/2015/12/tpa ... rstaerker/
Tonio6313

Messages: 150
Inscription: 17 Déc 2014 19:56
Localisation: Clermont-ferrand
  • offline

Message » 23 Sep 2017 17:43

Tonio6313 a écrit:et surtout un superbe DAC que j'ai gagné
et oui, c'est vrai ;)

Tonio6313 a écrit:Proviens de 3e-Audio :
http://www.3e-audio.com/amplifier/tpa3255-2ch-260w/

C'est un choix qui m'intéresse également, pour mes woofers au cas où... je suis de loin les retours sur le forum américain... Aussi, je ne sais pas si tu as vu mais apriori il y a une promo sur le module EVM chez Ti... quoi qu'il apparait que ceux avec TPA3255 semble hors stock... à voir donc mais l'offre était très intéressante.

Sinon, je ne crois pas avoir eu l'occasion de le dire mais j'admire ton souci du détail. Cependant j'avais 3 petites remarques. Il est d'ailleurs fort probable que d'autres les aient déjà soulevées :
- avec un pied à trois branches (plutôt que 4) ton enceinte auraient été plus stable,
- même si tu vas recouvrir tes impressions 3D de fibre de carbone, il me semble que la densité des pieds sera malgré tout insuffisante...
- et une petite dernière...je me doute que cela ajoutait une complexité à la réalisation mais une feuillure aurait été bienvenue pour l'intégration du haut-parleur...
Quoi qu'il en soit c'est du très bon boulot. Probablement une des pus belle si ce n'est la plus belle réalisation présente sur se forum (si on exclue celles de Sagem bien sûr qui sont hors concours... hum ;) :ane: ) Hâte de voir la suite.

En parlant d'impression 3D, tu as choisis quel type de filament pour les pieds? de l'abs ou du pla ? Au final je pense que cela n'a aucune importance mais juste par curiosité.
Alex.H

Messages: 1909
Inscription: 20 Nov 2015 21:13
  • offline

Message » 23 Sep 2017 18:54

Merci pour les compliments, ca me touche beaucoup, même si je trouve pas qu'elles soient dans les meilleurs. Certains sont des ébénistes hors paire ici.

J'imprime en PLA, l'ABS à une odeur désagréable, c'est tout juste insupportable dans mon salon. Pour la feuillure, j'y avait pensé au début, mais ca laissé pas assez d'épaisseur pour intégrer les inserts en laiton pour les 5 vis de fixation des HP.

Pour les 4 extrémisées des pieds, j'étudie une assise en bois précieux. Le design n'est pas encore définitif, mais je devrait pouvoir partager 2-3 rendus 3D demain soir pour avoir vos avis.
Tonio6313

Messages: 150
Inscription: 17 Déc 2014 19:56
Localisation: Clermont-ferrand
  • offline

Message » 23 Sep 2017 20:17

Tonio6313 a écrit:Merci pour les compliments, ca me touche beaucoup, même si je trouve pas qu'elles soient dans les meilleurs. Certains sont des ébénistes hors paire ici.
Certes, sur ce point de vu c'est effectivement le cas, mais niveau finition c'est très rarement abouti sans que cela soit un reproche, entendons-nous bien. Chacun voit midi à sa porte.

Tonio6313 a écrit:Pour la feuillure, j'y avait pensé au début, mais ca laissé pas assez d'épaisseur pour intégrer les inserts en laiton pour les 5 vis de fixation des HP.
Pour cela il aurait fallu doubler le "saladier" en collant en interne un disque de bois au niveau du HP... Cela dit, je comprends tout à fait que cela compliquait substantiellement la chose, d'autant plus que quelques centilitres auraient été perdu ; rien d'alarmant cela dit.

Tonio6313 a écrit:Pour les 4 extrémisées des pieds, j'étudie une assise en bois précieux. Le design n'est pas encore définitif, mais je devrait pouvoir partager 2-3 rendus 3D demain soir pour avoir vos avis.
Ok. A voir donc. Mais sans être spécialiste, il me semble qu'en ne maintenant pas une densité du pied homogène de l'enceinte au sol, tu risques de rendre le tout sujet aux vibrations et même de les accentuer...

Sinon j'ai peut-être une solution mais tu serais obligé de réimprimer tes pieds... Je ne sais pas s'ils sont pleins ou non, mais en utilisant un maillage interne relativement aéré il serait possible de les remplir tout simplement de sable ou d'un mélange liquide se solidifiant (attention cela dit à la température de solidification... avec du map par exemple elle atteint 120° donc avec le pla celui-ci ne conviendrait pas)...
Autre solution : réaliser les branches en 2 morceaux distinct sur l'épaisseur, remplir de plaque bitumée et assembler le tout...
Alex.H

Messages: 1909
Inscription: 20 Nov 2015 21:13
  • offline

Message » 24 Sep 2017 6:56

Alex.H a écrit:
Tonio6313 a écrit:Pour les 4 extrémisées des pieds, j'étudie une assise en bois précieux. Le design n'est pas encore définitif, mais je devrait pouvoir partager 2-3 rendus 3D demain soir pour avoir vos avis.
Ok. A voir donc. Mais sans être spécialiste, il me semble qu'en ne maintenant pas une densité du pied homogène de l'enceinte au sol, tu risques de rendre le tout sujet aux vibrations et même de les accentuer...

Sinon j'ai peut-être une solution mais tu serais obligé de réimprimer tes pieds... Je ne sais pas s'ils sont pleins ou non, mais en utilisant un maillage interne relativement aéré il serait possible de les remplir tout simplement de sable ou d'un mélange liquide se solidifiant (attention cela dit à la température de solidification... avec du map par exemple elle atteint 120° donc avec le pla celui-ci ne conviendrait pas)...
Autre solution : réaliser les branches en 2 morceaux distinct sur l'épaisseur, remplir de plaque bitumée et assembler le tout...


Je ne vois pas en quoi les densités différentes accentuerait les vibrations . En matière d'isolation phonique , le fameux masse resort masse est un grand classique. Par contre certains matériaux sont plus conducteurs que d'autres. De simples bouts de feutrine sous ces pieds peuvent déjà apporter beaucoup

La configuration dans mon profil


Intoxiqué au Beryllium :D
Avatar de l’utilisateur
Powerdoc
Staff Home-Cinéma
Staff Home-Cinéma

Messages: 6398
Inscription: 30 Sep 2006 19:05
Localisation: Allier
  • offline

Message » 24 Sep 2017 17:25

Powerdoc a écrit:Je ne vois pas en quoi les densités différentes accentuerait les vibrations .
Tu prends un roseau relativement long et tu le plantes solidement dans le sol. Sous l'action du vent celui-ci va se mettre à se courber d'une ampleur X. Ajoute lui une masse à son extrémité supérieure et tu remarqueras que l'ampleur de la courbure augmentera au point d'en fragiliser fortement sa structure.
Powerdoc a écrit:En matière d'isolation phonique , le fameux masse resort masse est un grand classique.
Certes, mais l'idée n'est pas là d'amortir des fréquences sonores, mais plus surement de les évacuer... et puis c'est une chose de disposer un compound élastique entre une enceinte colonne lourde et un sol dense, ou entre des pieds d'enceintes lourds et un sol dense, mais cela en est une autre que le pied d'enceinte soit "léger" du moins par rapport à ce qu'il se doit de soutenir. Je ne sais pas combien pèsent les saladiers mais le bambou étant particulièrement dense... J'appréhenderai juste qu'une discontinuité de densité sur une telle longueur de pieds - d'autant plus s'il en alourdi seulement les extrémités - puisse induire des vibrations supplémentaires... Je me trompe ou exagère peut-être... Aussi, il ne s'agit là que d'une hypothèse... Je pars du principe qu'il vaut mieux prévenir que guérir. Quoique si l'on est hypocondriaque, on est de toute façon déjà malade... :ane:
Alex.H

Messages: 1909
Inscription: 20 Nov 2015 21:13
  • offline

Message » 24 Sep 2017 18:03

Alex.H a écrit:
Powerdoc a écrit:Je ne vois pas en quoi les densités différentes accentuerait les vibrations .
Tu prends un roseau relativement long et tu le plantes solidement dans le sol. Sous l'action du vent celui-ci va se mettre à se courber d'une ampleur X. Ajoute lui une masse à son extrémité supérieure et tu remarqueras que l'ampleur de la courbure augmentera au point d'en fragiliser fortement sa structure.
Powerdoc a écrit:En matière d'isolation phonique , le fameux masse resort masse est un grand classique.
Certes, mais l'idée n'est pas là d'amortir des fréquences sonores, mais plus surement de les évacuer... et puis c'est une chose de disposer un compound élastique entre une enceinte colonne lourde et un sol dense, ou entre des pieds d'enceintes lourds et un sol dense, mais cela en est une autre que le pied d'enceinte soit "léger" du moins par rapport à ce qu'il se doit de soutenir. Je ne sais pas combien pèsent les saladiers mais le bambou étant particulièrement dense... J'appréhenderai juste qu'une discontinuité de densité sur une telle longueur de pieds - d'autant plus s'il en alourdi seulement les extrémités - puisse induire des vibrations supplémentaires... Je me trompe ou exagère peut-être... Aussi, il ne s'agit là que d'une hypothèse... Je pars du principe qu'il vaut mieux prévenir que guérir. Quoique si l'on est hypocondriaque, on est de toute façon déjà malade... :ane:


Pour la première chose, cela n'a aucun rapport avec les vibrations, simplement une histoire de moment d'inertie qui est augmentée en plaçant un poids au bout du roseau, qui va mulitplier par un grand facteur les contraintes mécaniques de la tige du roseau. Dans ton exemple, si le poids était ajouté en bas du roseau, cela n'aurait guère d'impact sur la tenue aux vents violents.

Pour ce qui est de l'évacuation des vibrations, c'est le fameux principe du couplage avec les pointes . Il faut notre que ce couplage ne marche vraiment que si on ne met pas des coupelles en dessous. Sinon je ne vois pas en quoi la dicontinuité en matière de densité augmenterait les vibrations. Pour info sur les B et W 800 D, la paroi est faite avec un sandwich de matériaux de densité et d'élasticité différents.

La configuration dans mon profil


Intoxiqué au Beryllium :D
Avatar de l’utilisateur
Powerdoc
Staff Home-Cinéma
Staff Home-Cinéma

Messages: 6398
Inscription: 30 Sep 2006 19:05
Localisation: Allier
  • offline

Message » 24 Sep 2017 19:27

Powerdoc a écrit:Pour la première chose, cela n'a aucun rapport avec les vibrations, simplement une histoire de moment d'inertie qui est augmentée en plaçant un poids au bout du roseau, qui va mulitplier par un grand facteur les contraintes mécaniques de la tige du roseau. Dans ton exemple, si le poids était ajouté en bas du roseau, cela n'aurait guère d'impact sur la tenue aux vents violents.


Euh ... n'est-ce pas le moment-tout-court du poids qui est augmenté (masse x distance), alors que le moment d'inertie resta au contraire constant (dépendant de la section et de la forme de la tige) ???

OK néanmoins avec la conclusion ...
le_flo_comtois

Messages: 458
Inscription: 13 Juil 2011 20:40
Localisation: Doubs
  • offline
