Zippy_BB, Récapitulation et Fabrication

[Philby]

Fin d'une journée riche en câblage
J'écoute...sur un seul HP...

Et la platine ressemble à ça (ampli aigues encore sur alim protégée) :

[Kro]

La caverne

[Philby]

Au fait, j'ai bien validé l'allongement de la tempo sur la carte tweeter :
R62 n'est pas câblée, R61 passe de 3.48k à 56k (environ, valeur non critique) et une capa chimique polarisée de 220µF est soudée entre les points "JTH1" et "JTH2" (le - sur "JTH2").
Cela fait passer la tempo de démarrage à 4s.
Pour que les cartes tweeter et boomer soient couplées (les défauts et tempos de l'une coupent l'autre et lycée de Versailles), il suffit de relier par un fil les points "JDEF" des deux cartes

Avant modif :

Après modif :


[Nico]

J'ai zappé des messages moi !! Ton enceinte est "écoutable" Philippe du coup ? Tu filtres comment le signal ?

[Blazing]

Pour la partie Tweeter Philby, tu a l'aire d'utiliser une résistance de pied équivalente au tweter, du moins aussi inductive que celle utilisé pour le bomer medium B&C, je pense que c'est temporaire histoire de tester le bon fonctionnement des cartes ?

[Philby]

J'ai zappé des messages moi !! Ton enceinte est "écoutable" Philippe du coup ? Tu filtres comment le signal ?

J'ai un filtre cx2310 Behringer, acheté sur le bon coin 40€.
Ca me permet de travailler pour le moment, même si ce n'est pas définitif.
C'est très écoutable, même si la boite n'est pas trop étanche, mais le tweeter semble être dompté!

[Philby]

Pour la partie Tweeter Philby, tu a l'aire d'utiliser une résistance de pied équivalente au tweter, du moins aussi inductive que celle utilisé pour le bomer medium B&C, je pense que c'est temporaire histoire de tester le bon fonctionnement des cartes ?

Ces résistances sont bobinées, certes, mais pas forcément inductives, le bobinage étant fait de telle sorte à annuler la composante inductive normalement. Et puis, sur 0.5 ohms, la longueur de fil doit être réduite!
J'essaierai de mesurer l'impédance de cette résistance avec rew.

[J-C.B]

Bonjour Chabaud,
Le fin du fin aurait voulu que les résistances ne soient pas inductives, mais l'inductance de ces résistances est négligeable vis à vis des inductances motrices et de pertes des HP. même celle des tweeters.
Cordialement

[ANGELILO]

Fin d'une journée riche en câblage
J'écoute...sur un seul HP...


Et la platine ressemble à ça (ampli aigues encore sur alim protégée) :


Maintenent tu est bien installé tonton Phil

[Philby]

Maintenent tu est bien installé tonton Phil

Oui, mais je ne peux être que sur un seul truc à la fois..manque de place...

[ANGELILO]

Vi normal !

[Philby]

Aller, on va animer un petit peu ce fil, il y a un peu de nouveau, et puis, c'est aussi une enceinte collaborative non? .

J'ai avançé sur la carte séparation, non pas pour séparer, on n'a pas encore tout pour le faire, mais au moins pour retarder le boomer qui je vous le rappelle est en avance sur le tweeter de 113µs (3.9 centimètres en fait, relisez le tuto, c'est expliqué en milieu de page 46).

J'ai donc câblé les parties "delay" et "entrée/sortie" de la carte, sous les conseils éclairés de Jean-Claude : 6.8k et 1NF pour les 8 cellules de retard, ce qui nous donnera un retard total de justement environ 113µs :

La simu du temps de groupe (constant jusqu'à plus de 3k, donc largement suffisant pour notre boomer) :

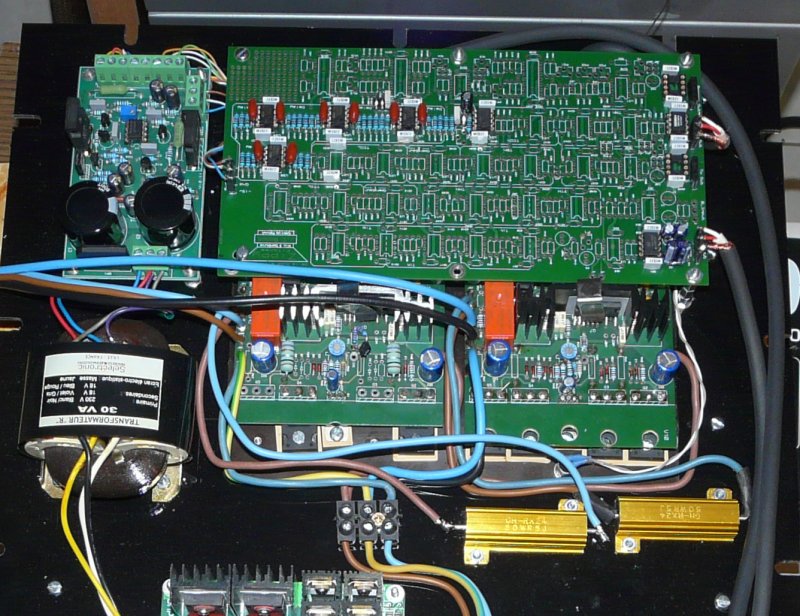

J'ai ensuite remonté la carte au dessus des autres sur la platine :

Ce qui donne l'ensemble suivant :

Et en plus, ça fonctionne :

Les plus perspicaces auront mesuré les "environs" 113µs, et aussi noté que dans l'affaire, on gagne 6dB (c'est le gain du INA134).

On doit pouvoir perdre ce gain dans les réglages, mais comme j'ai monté le minimum syndical, je n'ai pas mis les potars.
Pas grave, je baisse le niveau sur mon filtre CX2310, et ça roule.
Je vais mettre un INA137 à la place du 134, il n'a pas le gain de 6dB...

Là, j'ai la guitare de Chris Jones dans les oreilles...C'est bien...

Voili voilou...

[Philby]

Une petite dernière pour la route, avec des indications claires du délai et de la fréquence à laquelle c'est mesuré :
(et puis, un peu moins flou!!!)

[Blazing]

Impecable les screen shoot à l'APN, c'est exploitable, je fait comme ça aussi. B&Cspeaker avait du prévoir le recul du tweeter pour un usage avec filtre passif, normalement le temps d'émergeance des aigus est plus rapide que le grave, dans le cas d'un asservisement, le temps d'émergenace doit être amélioré je pense (tendre vers zero en théorie), non ?
Pour pour ce 12CXN76 on est obligé de retardé la partie bass, au début du projet ça m'avait un peu étonné, la force des habitudes ...
Est ce que le 12CXN76 est aussi "facile" à asservire que le 12CX32, l'asservisement tendrait à les faire sonner de manière similaire, mais on ne resiste pas à l'envie de demander si le 12CXN76 mérite l'éloge que JCB faisait au sujet du 12CX32.
Je ne sais pas si ce sont les photo qui ranent ça sur les site de vente de ces HP, mais franchement, je trouve que la finition de la membrane du 12CXN76 fait "crade" par rapport à celle du 12CX32, cet espèce de gèle rigidifiant qu'ils mettent sur la suspension et la membrane c'est pas jolie jolie sur les photos.

[Nico]

Là, j'ai la guitare de Chris Jones dans les oreilles...C'est bien...

Salut Philippe, il est peut-être un peu tôt pour te prononcer mais peux-tu commenter l'apport de l'asservissement ?
Merci
