Nouveau made by aldo: Les Condors

[enelrick]

Voila, j'attendais vraiment de commencer avant d'en parler.
Je descends fin de semaine dans le sud ouest et j'aurai tout loisir de réaliser les caisses, le début d'une nouvelle aventure

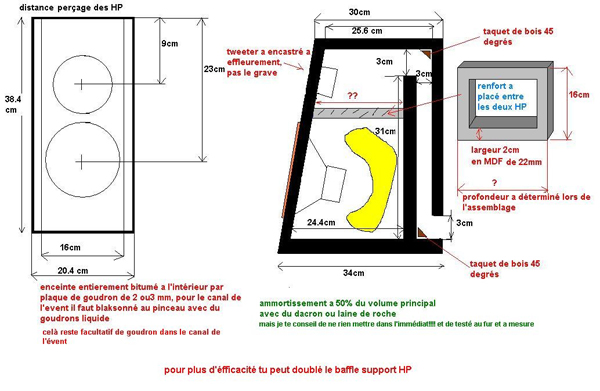

Pour des raisons de difficultés la caisse sera rectangulaire et rehaussé à l'avant

Le filtrage d'aldo par rapport à l'original comporte deux éléments de plus, les trois autres étant de même valeurs, se qui facilite les tests.
Je partirais sur le filtrage de base à savoir une self sur le boomer et un condo/resistance sur le tweeter.

Les hps embarqués

Flexunits 4 H 52 06 13



S2905/970000



Je remercie au passage aldo qui a pris soin de mes bébés.
Et qui me les a rendu surtout

[beb]

miam

[ggta]

On l'aura attendu ce post Vivement le cr

Pourquoi ne pas avoir fait affleurer le grave?

PS: Surprenant le filtre de base. On dirait qu'il y a 3 composants (je rigole hein)

[enelrick]

L'affleurement je m'en tape un peu ça fait déja deux feuillures de moins à faire
Je pense que c'est pour l'alignement des hps.

Les trois composants c'est extra car la qualité pourra être là à moindre coût total et les hps s'y prêtent.

Je me turlupine l'esprit afin de faire la face inclinée de facon simple.
Faire une caisse rectangulaire avec une face inclinée par l'empilement de trois couches de medium 22 (soit 66mm total) puis faire l'inclinaison en arrivant à 66 d'un coté et 26 de l'autre afin d'arriver à linclinaison voulue mais ça aura t'il des repercution?

Vu que le le volume arrière du hp dans la caisse doit être pris en compte, que ce même hp aura un bon volume dans une partie close...
Ma défonceuse risque d'en chier sévère mais bon

Genre ça:

[Philby]

Euh, tu te compliques là, fais les 2 côtés en trapèze, et ta face sera inclinée naturellement.

Philippe

[enelrick]

Euh je dirais que ça complique encore plus car avec les deux cotés trapèze, la planche du haut, du bas et du milieu sont à retoucher sur toute la longueur à un angle à determiner
De plus la face avant à retoucher en bas et en haut.

[tRg-audio]

Si tu fais tes deux faces latérales en trapèze rectangle, et que la base est rectangulaire, le seul problème sera de faire les chanfreins de la face avant incliné pour qu'ils soient horizontaux.

Pour celà, si tu ne peut pas avoir une toupie avec une fraise du bon angle et de la bonne hauteur, tu fais une découpe aproximative à la scie circualire (ou a la scie sauteuse), et tu ratrape avec une calle à poncer.

Fabien.

[ggta]

Fait comme Philby t'as conseillé en utilisant une scie circulaire montée sur table ou établi. Il sera alors facile de l'incliner de l'angle désiré par exemple

[enelrick]

Y'en a pas de scie circulaire et quel serait l'angle?
Perso je sens l'approximatif avec du materiel bas de gamme
J'ai peur pour l'étancheité de la caisse.

Ma solution est faite en fonction de mon outillage, cela aurait il un impact?
Je trouve ça moins compliqué.

Quand au chanfrein sur la face avant j'y avais pensé, mais ça reste délicat
Mais le coût d'une erreur reste plus limitée que l' autre solution.

[ggta]

Mais sinon tu veux le faire comment l'angle en utilisant la méthode par empilement? Il faudrait que tu arrives à te caler pile poil. C'est faisable si tu y vas par passes successives et peu profondes.

[tRg-audio]

L'angle sera de 5,946863054°. Comptons 6. Si ce qui t'embête est la précision de la jointure entre le couvercle et la face avant, y'a pas de quoi : tu fais un angle de 6° à la scie sauteuse, quitte à prendre 1mm de marge et a vérifier l'angle :
-tu monte la boite sans la face avant, tu pose la scie sauteuse
-tu incline la lame pour qu'elle ait le meme angle que les bord des façes latérales
-tu pose un tasseau de façon à ce que la scie, appuyée sur le tasseau, suive bien sa ligne de coupe (serre joint)
-tu démonte la caisse, tu coupe ton angle
-tu passe à la cale à poncer pour que ce soit un peut plus jolie
-Comme tu n'a pas perdu l'angle, même opération pour le renfort
-tu monte tout, colle, serre joints (au besoin les serre joint ratraperont sans problème un miliètre d'écart, sinon la colle contact marche aussi pour ca)
-si jamais il te reste une miliètre d'écart au niveau du couvercle, c'est pas grave : ca n'aura aucune influence sur la solidité de la caisse, contente toi de boucher la jointure avec de la pate à bois ou du mastic (ou avec un melange colle vinylique + sciure de bois)

Allez, courrage, tu va pas te laisser arreter par UN angle (et surtout pas te taper un week-end de ponceuse juste pour éviter une heure de boulot.

Par ailleur, avec la face que tu décris, tu modifie le volume, donc il faut re-calculer les dimensions, et en plus la face inclinée c'est bone pour les ondes stationnaires, alors vazy !

Fabien.

[enelrick]

J'ai de nouveau mis mon cerveau en ébullition et j'ai trouvé une bonne technique.

Il suffit une fois la caisse montée en trapèze sans la face avant, de plaquer deux morceau de médium sur le coté, lègerement surelevés dans le même angle et de faire une base de 60 cm de longueur de la largeur de la défonceuse en faisant un trou pour laisser passer la fraise, celle ci fivée à la base de la défonceuse.

Je viens en butée sur le coté avec une fraise à rainurer et je rectifie toutes les excroissance des trois planches (haut bas milieu).
Comme ça je pense arriver à mes fins, facon assez simple et fiable sans outillage suplémentaire.

Pareil pour les excroissance en haut et en bas de la face avant.

[aldo]

On l'aura attendu ce post Vivement le cr

Pourquoi ne pas avoir fait affleurer le grave?
pour ma mise en phase

PS: Surprenant le filtre de base. On dirait qu'il y a 3 composants (je rigole hein)

salut ggta
hé oui trois composants, je n'est rien contre les filtres simplistes
mais comme je l'ai dit, je le fait quand c'est possible et la il y a pas photos

le flexunit 4



et le 21 excel:




enelrik pourquoi le 9700 blindé?

Aldo

[enelrick]

enelrik pourquoi le 9700 blindé?

Aldo

Parce que dans ma config actuellle, les enceintes sont proches de la télé et avec le tc et dx25, ça fait déja des petits trucs qui gène la télé

Ca pose pas de soucis?

Au passage une bonne occase qui ne montera pas je pense:

http://cgi.ebay.fr/Paire-de-tweeters-do ... dZViewItem

[aldo]

quad tu dit elle sont proche ça veut dire combien de cm?
Aldo
