Je suis entrain de dépanner un ampli Revox A78 et je bloque sur l'alim du preamp.
Cette dernière devrait sortir 24v et je trouve 35v, ci dessous le schéma de l'alim:
J'ai vérifié les deux transistors, les diodes et ces derniers ont l'ai bon du coup je ne comprend pas trop d'ou vent le soucis.
D'ailleurs si je tourne le potar de 10k ca ne change rien a la sortie!
Est ce quelqu'un aurait une idee ??
ALex
|
11 messages • Page 1 sur 1
|
Modérateurs: Modération Forum Installations, Modération Forum DIY, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 4 invités
Enceintes en kit, tweaks : modification dans le but d'améliorer une enceinte existante Ex: modif du filtrage... WIY Wire It Yourself - cable le toi-même - est le petit frère de DIY en version plus accessible au débutant.
Probleme d'alim d'ampli : besoin d'aide
- PsykoK
- Messages: 1536
- Inscription Forum: 23 Déc 2001 2:00
- Localisation: Mulhouse
première chose :
As-tu bien 12v aux bornes de la diode zener D4?, et donc environ 12v (à 0.6v près) sur le curseur du potar (ou la base du transistor Q1)?
Tu peux mettre aussi en cause (si les composants actifs sont bons) les capas chimiques C4 notamment.
As-tu bien 12v aux bornes de la diode zener D4?, et donc environ 12v (à 0.6v près) sur le curseur du potar (ou la base du transistor Q1)?
Tu peux mettre aussi en cause (si les composants actifs sont bons) les capas chimiques C4 notamment.
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
Philby a écrit:première chose :
As-tu bien 12v aux bornes de la diode zener D4?, et donc environ 12v (à 0.6v près) sur le curseur du potar (ou la base du transistor Q1)?
Tu peux mettre aussi en cause (si les composants actifs sont bons) les capas chimiques C4 notamment.
Slt philby,
J'ai bien 12.6v aux bornes de la Zener et j'ai environ 13v sur le curseur du potar.
C3 et C2 ont été changé, juste C1 est d'origine mais la capa et l'ESR sont ok.
Y'a pas de C4 sur le plan!?
Alex
- PsykoK
- Messages: 1536
- Inscription Forum: 23 Déc 2001 2:00
- Localisation: Mulhouse
Oups...C2 je voulais dire.
Tu peux relever les tensions sur les pattes des transistors?
pour prendre les tensions, mets le - du voltmètre sur la sortie du haut, marquée 0v
Voilà ce que tu devrais trouver :
Tu peux relever les tensions sur les pattes des transistors?
pour prendre les tensions, mets le - du voltmètre sur la sortie du haut, marquée 0v
Voilà ce que tu devrais trouver :
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
J'ai des doutes sur ton potar.
Peux-tu essayer de le schunter (réunir les trois pattes sur le circuit)
Tu n'auras pas exactement 24v mais pas loin...
Peux-tu essayer de le schunter (réunir les trois pattes sur le circuit)
Tu n'auras pas exactement 24v mais pas loin...
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
Philby a écrit:Oups...C2 je voulais dire.
Tu peux relever les tensions sur les pattes des transistors?
pour prendre les tensions, mets le - du voltmètre sur la sortie du haut, marquée 0v
Voilà ce que tu devrais trouver :

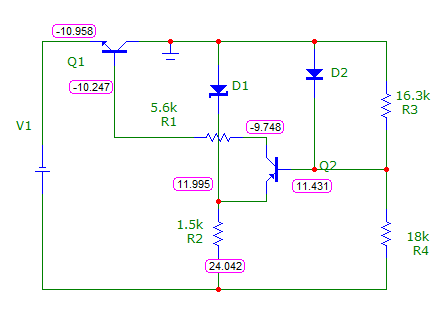

Tiens tu as eu le même réflexe que moi en faisant une simulation avec microcap .... mais je sais pas pourquoi j'ai toujours des résultats étrange avec ce programme.
Tu as pas mis la res de 10K entre entre l’émetteur et le collecteur de Q2, y'a une raison?
Concernant les mesures sur les transistor faut que je fasse ca ce soir car la j'ai pas le matos sous la main
- PsykoK
- Messages: 1536
- Inscription Forum: 23 Déc 2001 2:00
- Localisation: Mulhouse
Philby a écrit:J'ai des doutes sur ton potar.
Peux-tu essayer de le schunter (réunir les trois pattes sur le circuit)
Tu n'auras pas exactement 24v mais pas loin...
j'y avait aussi pensé mais je l'ai portant testé au MM et il a l'air de bien fonctionner.
Mais dans le toute je ferai quand même le test ce soir en shuntant les trois pattes.
Alex
- PsykoK
- Messages: 1536
- Inscription Forum: 23 Déc 2001 2:00
- Localisation: Mulhouse
Hello,
Le transfo sort du 25volts alternatif, le pont de diode redresse la tension alternative, C1 lisse ; Vous avez donc bien les 35v-36v en sortie du pont de diodes ; 25 x racine(2) c'est normal quoi... Ou alors j'ai pas compris la question ?
Le transfo sort du 25volts alternatif, le pont de diode redresse la tension alternative, C1 lisse ; Vous avez donc bien les 35v-36v en sortie du pont de diodes ; 25 x racine(2) c'est normal quoi... Ou alors j'ai pas compris la question ?
- Recital-Audio
- Pro-Fabricant.
- Messages: 1407
- Inscription Forum: 07 Mar 2006 20:52
- Localisation: Alsace
Déjà sans shunter le potar,mesurer la tension sur le curseur,et voir sil elle varie quand on tourne le potar!
- Grand_Floyd
- Messages: 1934
- Inscription Forum: 01 Mai 2005 21:28
Slt,
Encore merci a tout le monde pour votre aide.
En faite j'ai trouve le probleme, D4 et D5 étaient intervertie
Du coup l'alim marche comme prévue et le réglage de la tension se fait au mV.
Alex
Encore merci a tout le monde pour votre aide.
En faite j'ai trouve le probleme, D4 et D5 étaient intervertie
Du coup l'alim marche comme prévue et le réglage de la tension se fait au mV.
Alex
- PsykoK
- Messages: 1536
- Inscription Forum: 23 Déc 2001 2:00
- Localisation: Mulhouse
Ah! Ca on n'aurait pas pu le trouver!
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
|
