Bonjour à tous,

Avec cette filière je souhaite vous présenter et partager avec la communauté le projet audio Orphéus...

C'est un projet assez ambitieux aussi bien dans la forme que dans le fond et il comporte nombre de particularités que je vous détaillerais avec plaisir plus avant.

L'objectif principal visé est la réalisation d'un système de reproduction audio complet à l'aide de tubes et valves et accessoirement d'inspirer les membres mélomanes dyer's.

La racine ainsi que les diverses configurations adoptées dans ce projet ainsi que sa réalisation sont issues d'une philosophie de conception propre et adoptent certains principes fondé par des convictions et de l'expérience.

L'ensemble Orphéus est composé de deux appareils, le premier qui est aussi le cœur du système est un préamplificateur SE à transformateur aussi appelé préamplificateur WOT (With Output Transformer).

Ses caractéristiques matérielles principales sont :

- 3 x entrées ligne RCA commutables via un commutateur rotatif et des micro relais
- 2 x entrées phono RCA commutable MM /MC via des step-up Hashimoto HM-3
- 2 x sorties Ligne RCA dédoublée + XLR (symétrique) commutable
- Etage ligne SE avec une 6n6p/ecc99 + transformateurs Monolith Magnétic's SL-01/20
- Etage phono à tube (2 x ecc83 + 1 x ecc82)
- Sortie casque spécifique commutable
- Potentiomètre TKD motorisé
- Vumètre double mono visualisation modulation
- Panel Meter pour le contrôle des polarisations

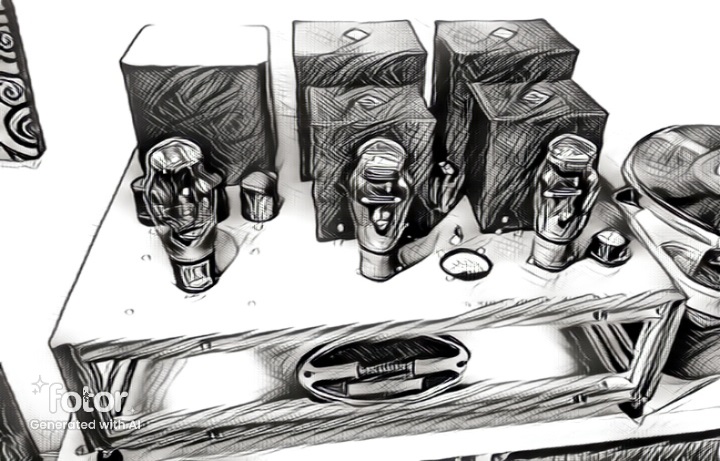

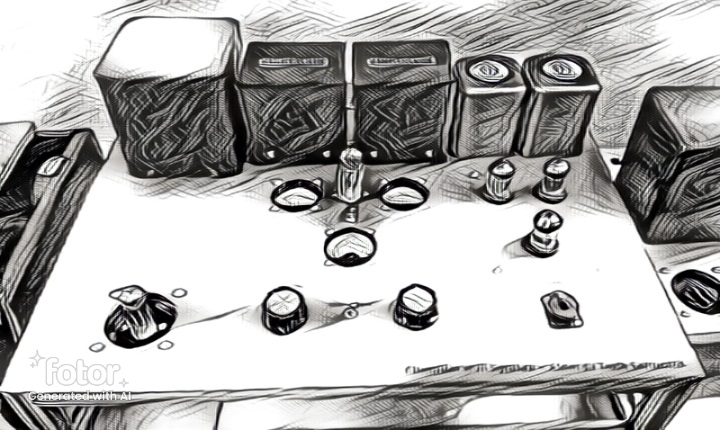

Ci-dessous une illustration de l'appareil en devenir...



Vous l'aurez je pense tous deviné le deuxième appareil est bien sûr l'amplificateur de puissance Orphéus...

Ce dernier mets en oeuvre une paire de triodes à chauffage direct 300B dans une configuration Single End avec transformateur inter-étages. L'alimentation emploie une valve avec un timer et un filtrage en Pi RLC par canal.

Le tube pilote adopté en standard et ici comme pour le préamplificateur une double triode 6n6p/ecc99. Pour cette dernière une carte spécifique à été développée. Elle est associée à une paire de transformateurs inter étage IT-01/25.

Une seconde carte pilote à l'encombrement identique à été développée. Elle mets en œuvre un tube doté d'une belle mécanique de précision, j'ai nommé la D3a. Son Mû est presque 3 x supérieur à la 6n6p/ecc99 et peut donc a elle seule faire swinguer de belle manière n'importe quelle triode 300B.

Dans cette optique deux cartes pilotes spécifiques sont bien sûr nécessaire.



L'amplificateur comprends également un Paner Meter destiné à visualiser la tension effective de polarisation de chacune des triodes de puissance.

J'ai également intégré un potentiomètre de volume avec un bypass afin de rendre si besoin l'amplificateur indépendant

Voilà les grandes lignes du Projet Orphéus.

A suivre....

Salutations. Tony

[Kris63]

De nos jours, un TPA3255 bien pensé fait mieux que n'importe quel système en classe A ou A-B ; ne chauffe pas et coûte 30 balles...

Même un LM3886 était déjà tellement bon et souvent bien assez puissant seul. J'écris au passé, comme si il était mort, lol, ce n'est pas le cas, mais on commence à écrire qu'il est bon un peu partout, alors les prix montent.

Il y a tellement d'autres trucs plus efficace à bidouiller pour avoir un vrai bon son :
- DSP et bi-amplification
- FIR

Sans parler de la conception d'enceintes.

[Agnostic1er]

De nos jours, un TPA3255 bien pensé fait mieux que n'importe quel système en classe A ou A-B ; ne chauffe pas et coûte 30 balles...
Il y a tellement d'autres trucs plus efficace à bidouiller pour avoir un vrai bon son :

Dépend de ce qu'on cherche: de la belle disto, de la belle gueule, de la belle croyance audiophile: Orphéus l'emporte haut la main...

[Tron_ic]

Bonsoir à tous,

De nos jours, un TPA3255 bien pensé fait mieux que n'importe quel système en classe A ou A-B ; ne chauffe pas et coûte 30 balles...

Excuse moi, mais je vois pas trop le rapport ! En outre tu n'as peut être pas fais attention la filière à trait au DIY.

Si tu souhaites faire des comparaisons objectives de prix, de performances, de valeurs ou autres et/ou mieux d'être susceptible de savoir ce que de manière générale les audiophiles mélomanes aiment comme appareil n'hésite pas à ouvrir une filière car le sujet peut intéresser et je serais le premier à y venir pour partager mon avis...

Pour ton info tu peux écouter ta musique avec ton smartphone ou une puce à 3$.
Une Renaud comme une Ferrari ou une Porche peut t'amener du point A au point B
une montrer quartz à 10 euros te donne l'heure plus précisément qu'un montre mécanique artisanal.

bref, tu aura je pense compris que le sujet n'est pas l !

Il y a tellement d'autres trucs plus efficace à bidouiller pour avoir un vrai bon son :
- DSP et bi-amplification
- FIR

Sans parler de la conception d'enceintes.

Tout dépends de ce que chacun entends par efficacité ? bidouiller et/ou du bon son, etc...

Dépend de ce qu'on cherche: de la belle disto, de la belle gueule, de la belle croyance audiophile: Orphéus l'emporte haut la main...

C'est même un Champion du monde et certains disent même qu'il croque un LM et du TPA avec un seul Watts !

Ceci étant dit, et comme on s'en douter la structure interne du préamplificateur Orphéus est composée de plusieurs sections. La première et un carte propriétaire que j'avais réalisé il y a déjà quelques années.

Ci-dessous une illustration du préamplificateur phono...



Ceux qui le souhaitent trouverons des informations, nombre de détails et d'illustration dans un article dédié à ce circuit ici : http://officina-tron-audio.blogspot.com ... plica.html

La seconde section est un étage de pré amplification ligne dans une configuration SE à transformateur de sorties avec une double triode 6n6p/ecc99. Les transformateurs de sorties choisi sont des modèles spécifiques réalisé spécialement par Monolith Magnetic's.

La troisième section est l'alimentation générale HT qui fait ici appel à une toute nouvelle carte d'alimentation qui emploie une valve EZ81. Cette dernière et compacte, performante et multi configurations.

La section BT n'est à ce jour pas entièrement validée dans le sens où je n'ai pas encore pu faire un choix définitif. Full DC Vs full AC mon coeur balance !

La connectique et je pense ici une section en soi car elle regroupe passablement de choses. En effet, il y à la carte d'entrée muni de relais, le sélecteur, les Vumètres, le panel meter ainsi que tout les commutateurs et/ou inverseurs permettant les divers choix proposé par cet appareil. Notamment en ce qui concerne la configuration de step-up, la sortie XLR ou RCA ou la sortie casque.

Le réglage de volume fait appel à un potentiomètre motorisé de chez TKD (Japon)



Une fois posé et après réflexions sur les composants à employer, les encombrements et la disposition générale, j'ai pu initier puis finaliser la réalisation des plaques supérieure.

La plaque du préamplificateur Orphéus...



La plaque de l'amplificateur Orphéus...



A suivre...

Salutations. Tony
