J'ai reçu mon Xilica Solaro QR1

[Dominique-Tanguy]

Ah, il y a une erreur sur la maquette que j’ai faite pour le tuto, chaque entrėe, par exemple Dante ou AES, doit être routėe vers le sélecteur gauche et le sélecteur droit. Les deux sélecteurs sont ensuite synchronisés grâce à l’astuce expliquėe dans le tuto.

Le 1 va au gauche 1; le 2 va au droit 1.

En fait, il n’y a pas d’erreur, mais le chevauchement des fils crėe une confusion…

[Josh Randall]

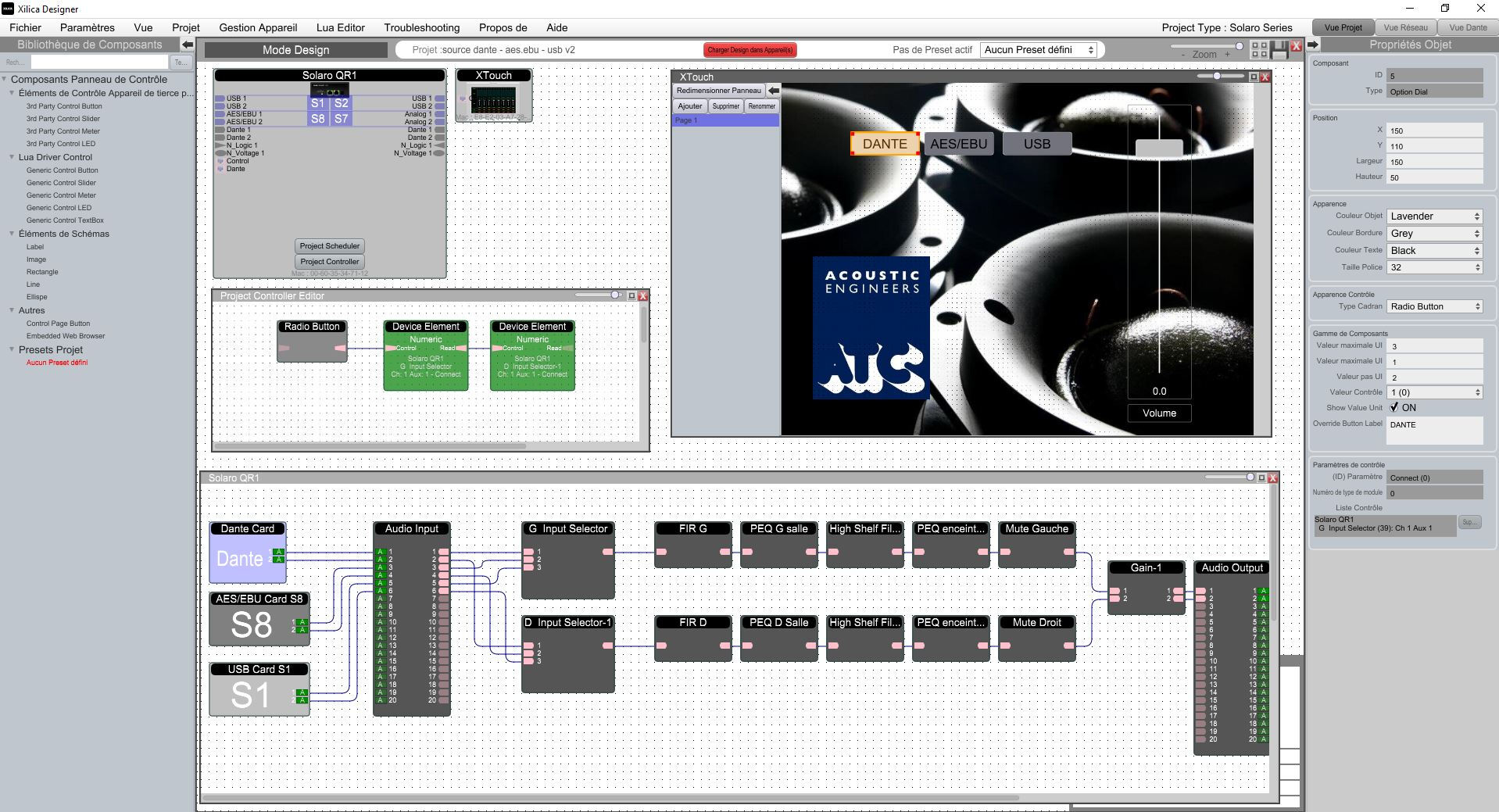

Je dois donc avoir ça pour commencer :

[indien29]

ja

[indien29]

Mais tes sorties doivent avoir les canaux R et L sur chacune de tes voies (low / mid / high)

Regarde le synoptique que j'ai posté en fin de page précédente

[Josh Randall]

Mais tes sorties doivent avoir les canaux R et L sur chacune de tes voies (low / mid / high)

Je suis désolé Jean-Marc mais je ne comprends rien.
En plus ton screen est tout petit on peut pas l’agrandir…
Désolé

[indien29]

Le voici avec une meilleure résolution (en cliquant dessus)

[Fledermaus]

Re

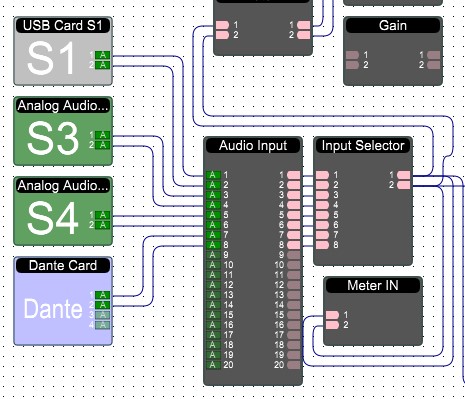

Mon sélecteur de source :



Et l'écran de configuration de mon XTouch sur tablette :



Me demande pas comment j'ai fait ça, c'était il y a longtemps, je devais avoir bu, j'ai tout oublié et il me faudrait des heures pour m'y retrouver

[Josh Randall]

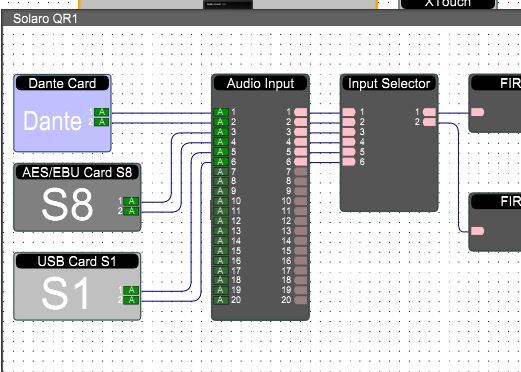

Donc ici ça devrait marcher alors

[Fledermaus]

Bah oui... tu sélectionnes l'entrée 1 et la 2 resp. vers les sorties 1 et 2 pour Dante, pareil avec 3 et 4 pour AES, 5 et 6 pour USB... et à chaque fois tu enregistres un preset, et après tu bidouilles tes boutons de sélection de preset dans XTouch...

[Josh Randall]

Pour le "radio button" on en fait un par source ou un seul ???

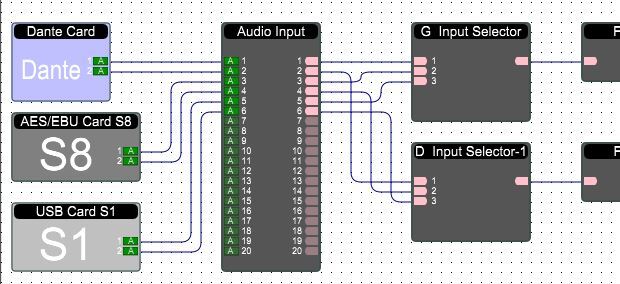

Voilà le projet :

[Fledermaus]

Chez moi, un preset par source, un "preset button" par preset... dans le champ "type" du pavé "composant" en haut à droite, tu as "option dial" sélectionné, tu peux pas le remplacer, comme sur mon screenshot, par "preset button" ?

[Josh Randall]

Chez moi, un preset par source, un "preset button" par preset...

J’ai pas réussi Philippe comme toi du coup je suis parti sur le Radio Button

[Fledermaus]

J'ai retrouvé, mais il faut commencer par définir les presets, ce que tu n'as pas fait... pour ça tu sélectionnes ta source dans le sélecteur, puis clic droit sur le sélecteur, "Enregistrer les valeurs du module dans le preset..." "Nouveau preset", enregistrement puis sélection source suivante, etc. un pour chaque entrée.
Une fois que tu as créé tes presets, tu ouvres l'écran de paramétrage de ton interface XTouch et tu fais juste un glisser-déposer de tes "touches preset" depuis le menu "Presets projet" en bas de la barre verticale de gauche (cf. mon screenshot ci-dessus), et voilà, tu as tes boutons de sélection... Plus qu'à déterminer l'emplacement, la couleur, la taille de police, le cadre... à ton goût.

[indien29]

Ca doit fonctionner là Fabien ?

Question, tes enceintes sont restées en passif ?

Pour ton synoptique, tu n'as pas besoin de dupliquer 2 fois tes modules après tes sélecteurs pour L et R, choisi simplement 2 entrées et 2 sorties par module (là tu n'as sélectionné qu'une entrée et sortie)

Ca te permettra de dupliquer facilement les réglages de l'enceinte droite sur la gauche (fonction link sur un filtre actif classique)

[Josh Randall]

Salut Jean-Marc,

Ca doit fonctionner là Fabien ?

Bah je teste ce soir avec une solution alternative trouvée qui me parait plus simple (en manipulation)... Si ça marche je ferais un retour

Question, tes enceintes sont restées en passif ?

Non elles sont actives.

Pour ton synoptique, tu n'as pas besoin de dupliquer 2 fois tes modules après tes sélecteurs pour L et R, choisi simplement 2 entrées et 2 sorties par module (là tu n'as sélectionné qu'une entrée et sortie)
Ça te permettra de dupliquer facilement les réglages de l'enceinte droite sur la gauche (fonction link sur un filtre actif classique)

C'est Julien qui a fait ça comme ça au début... Et puis je ne peux pas dupliquer car les presets de Julien ne sont pas tous les mêmes sur chaque enceintes L et R ???
