UGS & UCD c'est la rupture mais ...

Message » 19 Fév 2007 7:48

gagner en transparence :wink:
Pourquoi dit-on une grue et pas un grue ?
Z'avez déjà entendu causer une grue ?
beb

Messages: 8823
Inscription: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • offline

Annonce

Message par Google » 19 Fév 2007 7:48

Publicite


Encart supprimé pour les membres HCFR

Message » 19 Fév 2007 10:06

breizheau a écrit:Peut-être une question de newbie : cela sert à quoi de remplacer l'AOP d'entrée de l'UCD par un module UGS ????? :o C'est ça, déjà, que j'ai du mal à comprendre..... :roll:

Bjr à tous et à chacun
un gain en qualité
-suppression des condensateurs de liaisons c7 et c8 qui sont de simple condo électrochimiques de 22uF, ces condo sont nécessaires, le ne5532 ayant un offset important > offset en sortie de l'UCD > danger pour les hp
ce qui a déjà été fait c'est le remplacement de cet aop par un + performant au niveau offset,
ad8620, opaxxxx, lm4562 pour RTD , Beb je ne sais plus si c'est un opaxxxx ou un adxxx , suppression de ces 2 condos de liaisons
-a ma connaissance très peu de remplacement par un étage discret
mon but faire bénéficier l'UCD des qualités du module UGS
Bye
Roger
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 19 Fév 2007 12:05

Et en faire un truc qui répond au doigt et à l'oeil, rapide, dynamique, etc.... n'est-ce pas ? 8)
Récapitulatif des sujets DIY intéressants ICI...
breizheau
Membre HCFR
Membre HCFR

Messages: 15465
Inscription: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 19 Fév 2007 12:13

breizheau a écrit:Et en faire un truc qui répond au doigt et à l'oeil, rapide, dynamique, etc.... n'est-ce pas ? 8)

bin vi, mais c'est pas gagné
je fais un schéma récapitulatif des posts et essais précedent
en gros les rout de l'ugs ne sont plus de simples résistances, il y a un qq condos dans le circuit
à suivre
Bye
Roger
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 19 Fév 2007 14:06

un ptit schéma pour résumer
Bye
Roger
Fichiers joints
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 19 Fév 2007 22:12

essai pm
mis rout- à 12k
symetrique pour rout+ à 1.041k

qq scopes montrant la deformation des signaux en sortie UGS

Bye
Roger
Fichiers joints

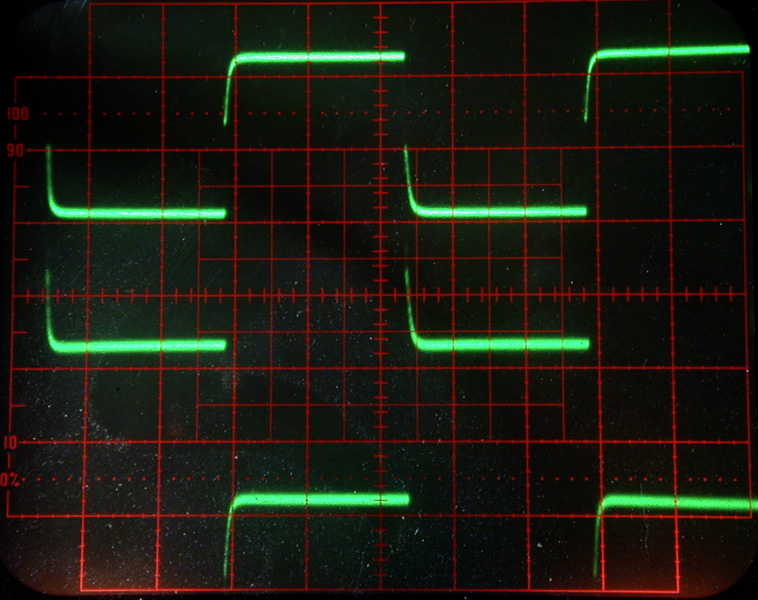

0.5v/c et 200us/c
courbe du dessus sortie+ ugs
courbe du dessous sortie -
les sorties sont reliées à l'UCD

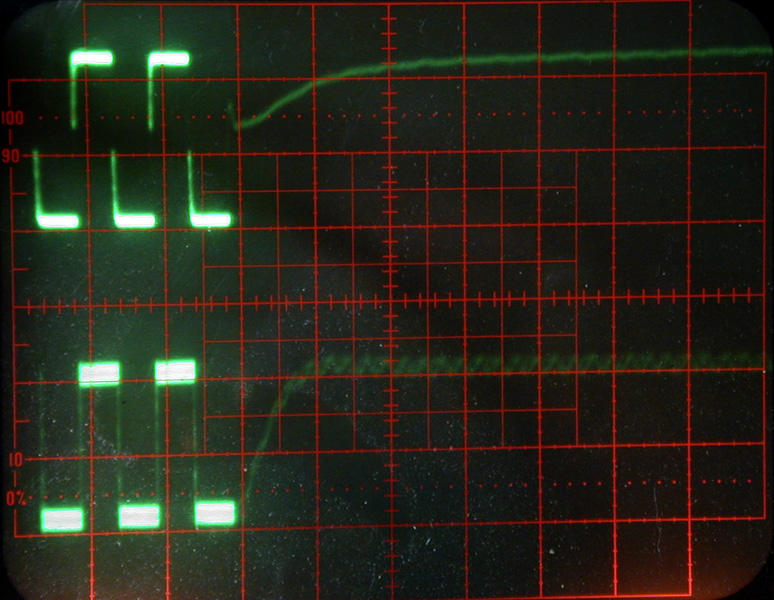

dessus sortie + ugs 0.5v/c
dessous sortie UCD 5v/c
loupe à 10us/c
dessus sortie + ugs 0.5v/5
dessous sortie ucd 5v/c
20us/c f=20khz
générateur 20khz sur entrée + de l'ucd en asym
dessus sortie ucd
dessus sortie ucd 5v/c
dessous sortie ugs + 1v/c

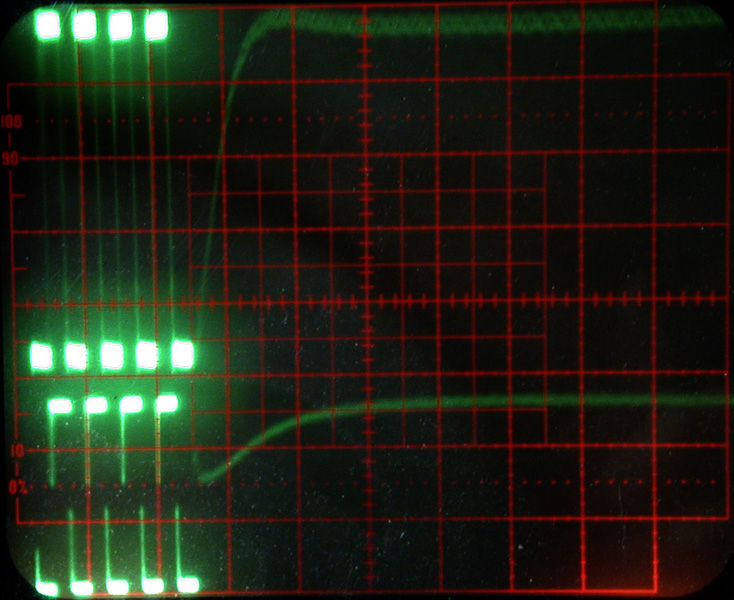

1khz
loupe à 10us
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 20 Fév 2007 0:29

Joli :P
Content de voir que le 1K/12K symétrise... Vivent les simus :lol:
Rigolo que l'UCD arrive à sortir bien avec un signal si pourri en entrée :) : Pas de diff sortie UCD attaqué par géné (photo 2/haut) et sortie UCD attaqué par l'UGS (photo 3/bas) ?

T'as pas fait des mesures avec l'ampli op d'origine à la sortie de l'ampli op comme tu l'as fait en sortie de l'UGS ? Ou alors c'est la photo 2 que je n'ai pas comprise ?

Le 400kHz revient par la CR, c'est normal. Et je subodore que la dépendance fréquentielle de l'impédance d'entrée de l'UCD se reflète dans les fronts dégradés en sortie d'UGS...

On cherche toujours :)

Amicalement,

François
Le chaos l'emporte toujours sur l'ordre parce qu'il est mieux organisé...
Flat

Messages: 1717
Inscription: 25 Aoû 2004 15:30
Localisation: Sol 3
  • offline

Message » 20 Fév 2007 1:06

Flat a écrit:Joli :P
Content de voir que le 1K/12K symétrise... Vivent les simus :lol:
oui mais le résultat est le même que sans rout- cad 10k pour le in+ et 1k pour le - , mais c'est plus élégant
Rigolo que l'UCD arrive à sortir bien avec un signal si pourri en entrée :) : Pas de diff sortie UCD attaqué par géné (photo 2/haut) et sortie UCD attaqué par l'UGS (photo 3/bas) ?

T'as pas fait des mesures avec l'ampli op d'origine à la sortie de l'ampli op comme tu l'as fait en sortie de l'UGS ? Ou alors c'est la photo 2 que je n'ai pas comprise ?
bin non, mais je vais les faire

Le 400kHz revient par la CR, c'est normal. Et je subodore que la dépendance fréquentielle de l'impédance d'entrée de l'UCD se reflète dans les fronts dégradés en sortie d'UGS...

On cherche toujours :)

Amicalement,

François


à suivre
Bye
Roger
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 20 Fév 2007 1:50

Bobo le Chat a écrit:oui mais le résultat est le même que sans rout- cad 10k pour le in+ et 1k pour le - , mais c'est plus élégant


Ben si tu ne nous le dis pas d'emblée, comment on fait pour deviner, nous ? On n'a rien pour comparer :P

Baille

François
Le chaos l'emporte toujours sur l'ordre parce qu'il est mieux organisé...
Flat

Messages: 1717
Inscription: 25 Aoû 2004 15:30
Localisation: Sol 3
  • offline

Message » 20 Fév 2007 9:50

Flat a écrit:
Bobo le Chat a écrit:oui mais le résultat est le même que sans rout- cad 10k pour le in+ et 1k pour le - , mais c'est plus élégant


Ben si tu ne nous le dis pas d'emblée, comment on fait pour deviner, nous ? On n'a rien pour comparer :P

Baille

François

Bjr à tous et à chacun
bin c'est dit en grand plus haut :lol:
http://www.homecinema-fr.com/forum/view ... #170564823
mais, comme tu le faisais remarquer, le fait de laisser l'ugs sans rout purement résistif n'est pas du meilleur goût

pour ceux que les "vilains" oscillogrammes de la classe D choqueraient , j'en posterai d'Acuphase, Rotel, flying mole, Tamp , on est loin des oscillos des classes a ab, bien que dans leurs cas un oscillo sur l'étage driver est parfois étonnant, ah le contre réaction! :lol:
a+
Roger
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 20 Fév 2007 10:43

Salut Bobo, Accuphase fait de la classe D ?

- As-tu essayé l'ugs sur l'ucd avec son AOP?
sdf

Messages: 4061
Inscription: 09 Jan 2003 16:22
Localisation: Toulouse

Message » 20 Fév 2007 11:07

sdf a écrit:Salut Bobo, Accuphase fait de la classe D ?

- As-tu essayé l'ugs sur l'ucd avec son AOP?

bin oui accuphase en fait, fo que je recherche la ref
avec l'aop c'est très très bon, mais on est éternellement insatisfait et comme toi j'aimerai virer l'aop et ses condos, un essai coûte rien et c'est le moment pour le faire, j'attendais l'UGS pour faire définitivement l'ucd qui est lui aussi à l'état de maquette (fonctionne qd même depuis un an et j'en suis très content ). il y a évidemment des alternatives genre adxxx opaxxxx lmxxxx et Flat m'a parlé d'un ths4131 avec effet susy, un UGS basique quoi :lol:
à suivre
Roger
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

Message » 20 Fév 2007 11:52

Merci pour la réponse!

Le ths 4131...vais regarder de plus prés!
sdf

Messages: 4061
Inscription: 09 Jan 2003 16:22
Localisation: Toulouse

Message » 21 Fév 2007 21:44

Flat a écrit:Joli :P


T'as pas fait des mesures avec l'ampli op d'origine à la sortie de l'ampli op comme tu l'as fait en sortie de l'UGS ? Ou alors c'est la photo 2 que je n'ai pas comprise ?



Bjr à tous et à chacun
je n'avais pas envi de revenir en arrière sur la carte UCD
j'ai donc refait l'étage d'entrée en "bidouilli" sur une carte d'essai se pluggant sur un emplacement UGS, pas de ne5532, j'ai mis lm6172
les signaux en sortie du lm sont parfaits, pas d'influence de l'UCD, l'offset du lm est 0.3mv

ci dessous des vues de la carte UCD

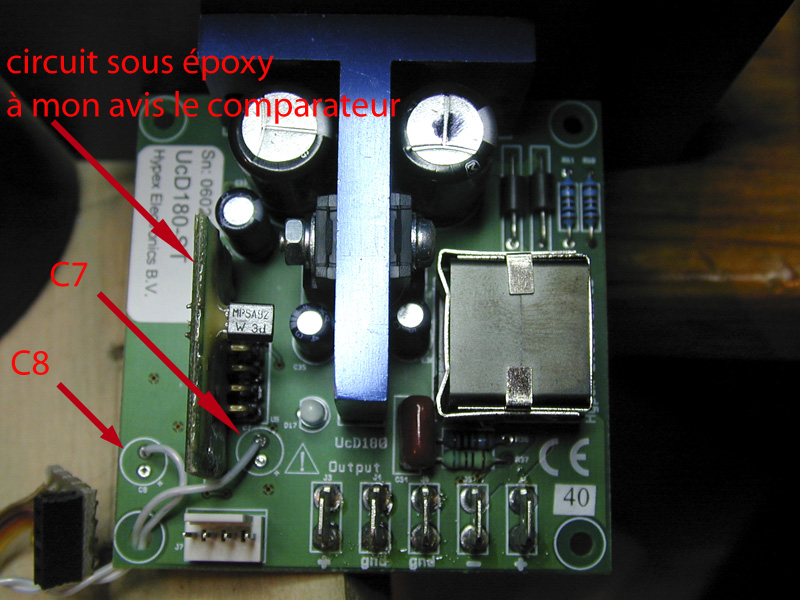

coté recto peu de composants, à noter le petit circuit sous résine, circuit comparateur certainement, les cotés - des condos c7 et c8 y rentre directement donc direct UGS

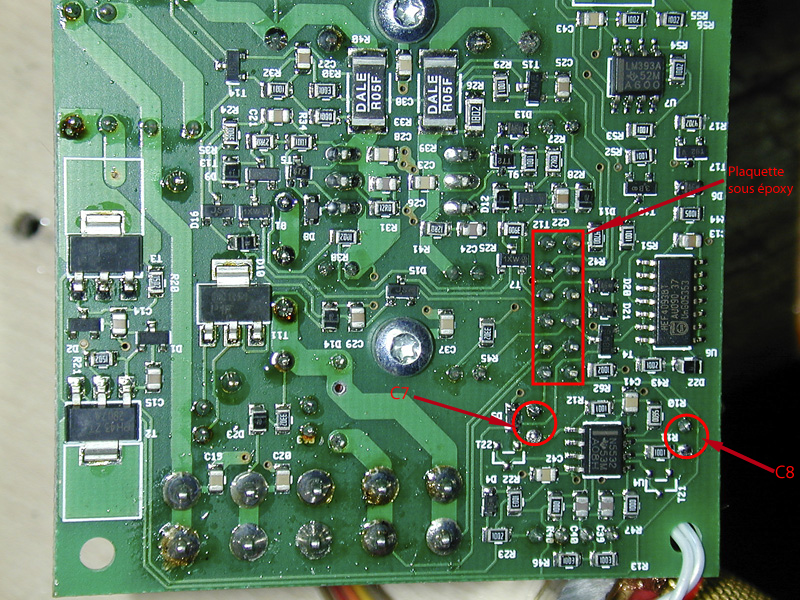

coté verso un ptit peu + de monde

le combat continu
Bye
Roger
Fichiers joints
Toshiba sd900e, Denon A10SE, McIntosh2505,T-Amp, UCD proto, enceintes DIY jbl2231a jbl 2420 tw Audax annulaire PR130p20hr, Infinity alpha50, infinity Kappa center, plasma pioneer, dac à base de module made in Taiwan
Bobo le Chat

Messages: 1776
Inscription: 28 Nov 2005 12:45
Localisation: Lille
  • offline

UCD et UGS

Message » 08 Mar 2007 7:23

Hello Bobo.
Des nouvelles du front ? :(
