Une carte trig indépendante externe commandée par DSPiy

Message » 14 Avr 2015 10:17

Suite des discussions ; on reprend directement là où c'était resté, je ferai une MAJ en post 1/2 si le projet voit le jour.

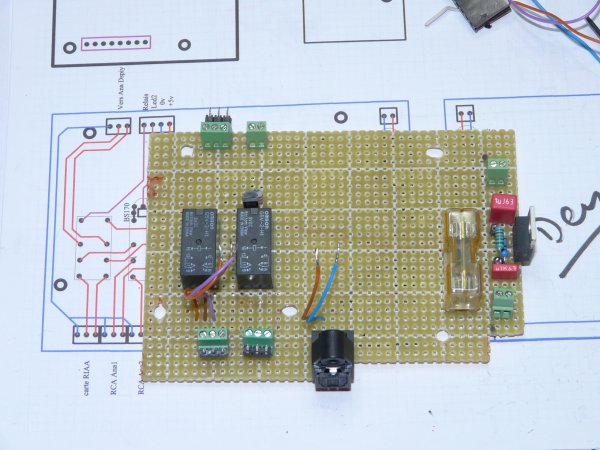

J'en suis là ; il s'agit d"une carte capable d'exploiter directement la sortie trig du DSPiy en entrée d'un bloc de puissance, pour mettre celui-ci sous tension. J'ai un gros doute sur la nécessité de la régulation. Un transfo 9v redressé donnerait les 12v recherchés, avec un simple pont de diode et sans découplage/filtrage. Avec éventuellement une R série pour ajuster la tension en fonction de la tension dispo sur le tranformateur...

Dernière édition par androuski le 14 Avr 2015 11:41, édité 4 fois.
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14822
Inscription: 14 Mar 2007 14:43
  • offline

Annonce

Message par Google » 14 Avr 2015 10:17

Publicite


Encart supprimé pour les membres HCFR

Message » 14 Avr 2015 10:18

Réservé
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14822
Inscription: 14 Mar 2007 14:43
  • offline

Message » 14 Avr 2015 10:38

Un peu usine à gaz pour pas grand-chose non ?

Autre piste, utiliser un opto-triac du style MOC3063 qui commande un relai avec bobine 240V.
thierryvalk
Membre HCFR
Membre HCFR

Messages: 4575
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 14 Avr 2015 10:45

Pendant que tu y es, régule l'alim du dspiy, alimente ta carte Riaa, et commute des entrées...

Philby

Messages: 9610
Inscription: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 14 Avr 2015 10:55

J'ai renoncé à commuter plusieurs entrées ana sur le DSPiy, je n'en ai plus besoin depuis que j'utilise ma freebox en source dématérialisée via Spdif optique. De plus cette carte a vocation à être localisée dans le boîtier du bloc ampli et non dans mon DSPiy, où de toute façon il n'y a ni place ni connecteur secteur. Est-ce que je peux virer la régul. et le filtrage pour simplifier le montage ? La bobine du relai peut se contenter d'une tension redressée simple non ?
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14822
Inscription: 14 Mar 2007 14:43
  • offline

Message » 14 Avr 2015 11:42

thierryvalk a écrit:Un peu usine à gaz pour pas grand-chose non ?

Autre piste, utiliser un opto-triac du style MOC3063 qui commande un relai avec bobine 240V.


Le temps que je comprenne comment ça marche et vous vous serez lassés :lol: :ko:
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14822
Inscription: 14 Mar 2007 14:43
  • offline

Message » 14 Avr 2015 15:31

Re-publication ici du schéma simple que j'avais mis dans l'autre sujet.


Si on craint pour un arc électrique créé par le relais lors de la commutation capable de remonter a travers l'optocoupleur jusqu'au dspiy, on peut toujours ajouter une capacité ou un RC bien placé. C'est une smps qui est commutée : ça ne devrait jamais poser problème, surtout si le relais est loin du dspiy.


Pour cet usage, l'alim 12V présentée peut etre bien simplifiée :
transfo 9Vac qui donnera en gros 12Vdc redressé, pont de diodes parce que tu en as disponible, 1 seul condensateur, pas de régulateur.


perso, je ferai avec un relais 5V et un petit bloc secteur 5V de récup ou une alim 5V pour arduino (coute rien sur ebay et consomme quasi rien en veille).
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11343
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 14 Avr 2015 15:38

le MOC3063 est super : isolé ET commute lors du passage a zéro du secteur : pas d'arc.
ET pas besoin d'alim : il lui suffit du 230V.
Ce que propose Thierry est le plus simple :)
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11343
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 14 Avr 2015 15:41

Pas d’arc, pas d’arc … si car le relai a un temps de réponse et donc il ne commute pas au zéro.
Mais on limite certains problèmes avec la bobine du relai.
thierryvalk
Membre HCFR
Membre HCFR

Messages: 4575
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 14 Avr 2015 15:47

vite fait, a peaufiner :
thierryvalk
Membre HCFR
Membre HCFR

Messages: 4575
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 14 Avr 2015 16:16

même pas un dessin à la mimine... :mdr:

manquerait pas le lien entre La sortie Trig- et la masse ?
c'est quoi RV5 ?
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11343
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 14 Avr 2015 16:18

J'aurai mis la MOV et le RC en // de la bobine (entre 1 et 16,pour que l'énergie dans la bobine puisse se "rouelibrer".)
thierry38efd

Messages: 1735
Inscription: 18 Sep 2013 7:36
  • offline

Message » 14 Avr 2015 16:39

RV5 qui est donc un varistor limite la tension aux bornes du triac pour éviter qu’il ne claque.
C’est pas obligatoire mais mieux. Lorsqu’il en conduction pas de soucis.
Le RC n’a pas un rôle filtrant, mais là pour limiter le dv/dt, c’est un snubber.
thierryvalk
Membre HCFR
Membre HCFR

Messages: 4575
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 14 Avr 2015 20:22

thierryvalk a écrit:RV5 qui est donc un varistor limite la tension aux bornes du triac pour éviter qu’il ne claque.
C’est pas obligatoire mais mieux. Lorsqu’il en conduction pas de soucis.
Le RC n’a pas un rôle filtrant, mais là pour limiter le dv/dt, c’est un snubber.

ok merci. RV ca fait un peu résistance variable et je me demandais bien ce que ca fait là.

RC filtre ou amortisseur : c'est les deux faces d'une même pièce. D'un point de vue fréquentiel c'est un filtre. D'un point de vue temporel, c'est un amortisseur/absorbeur de glitch.
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11343
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 14 Avr 2015 21:11

Pourquoi un relais? Un triac piloté par l'opto ferait l'affaire. Il existe pas mal de montages qui autorisent des charges inductives.
J-C.B

Messages: 5035
Inscription: 19 Juil 2009 12:18
Localisation: Haute Normandie
