Un petit topic pour ceux qui voudraient se construire un micro à partir d'une capsule WM-61 Panasonic.
On a été plusieurs à en acheter, donc si ça peut vous servir.
J'ai simplifié à outrance la partie alim, c'est à dire que le circuit est alimenté par un 12v venant pour ma part d'une batterie style "alarme" de 8 Ah. Ca tient des mois sans être rechargé.
J'ai modifié la capsule suivant les recommandations de M. Linkwitz ici :
http://www.linkwitzlab.com/images/graphics/microph1.gif" onclick="window.open(this.href);return false;
C'est un peu délicat, mais ça se fait...
Le résultat :
Ensuite, le circuit électronique :
La capsule modifiée est alimentée en 0v/+12v.
Le signal récupéré est envoyé sur une résistance de 10k, qui charge le fet de la capsule.
On attaque ensuite un étage de 25dB de gain à base du bien connu 2sk170BL.
Ce gain est éventuellement ajusté grâce à la résistance de 39 ohms, qui peut varier un peu.
Le deuxième étage est un collecteur commun, de gain 1 et à basse impédance de sortie. N'importe quel transistor NPN petit signaux fera l'affaire : 2n2222, BC550, etc...
Ainsi, quelque soit ce que vous connecterez à la sortie, le signal sera préservé en amplitude. Pour un micro de mesure, c'est important.
On remarque que l'on aiguille vers le buffer soit le signal venant de la capsule, soit le signal amplifié à l'aide d'un inverseur.
C'est un petit luxe bien utile lors de la mesure de forts SPL et pour ne pas saturer la carte son.
Avant d'assembler le circuit, il faut savoir dans quoi on va le monter.
Pour ma part, j'ai des chutes de plomberie, notamment du cuivre de 22mm de diamètre, et de 10mm.
J'avais dans mes riblons, un réducteur 22/10. Miracle!
Voilà le matériel :
Détail du corps :
Donc, ayant le diamètre intérieur du corps, on peut faire une carte à trou qui tiendra dedans :
Câblage de l'inverseur qui permettra de choisir "gain" ou "pas gain" :
Et au bout, voilà le travail :
Et prêt à tirer :
Le collier de 22 est au même filetage qu'un appareil photo, coup de chance, comme quoi, la plomberie mêne à tout!
Philippe
|
Modérateurs: Modération Forum DIY, Modération Forum Installations, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 20 invités
La capsule sort d'après le datasheet 17.7mv pour 1Pa, donc 94dB SPL.
Monsieur Linkwitz nous dit qu'elle encaisse 134dBspl une fois modifiée, et qu'elle sort alors 5Vpp
Je vous mets un petit tableau qui vous permettra de savoir ce que vous avez en SPL en fonction de la tension en sortie de micro :
Philippe
Monsieur Linkwitz nous dit qu'elle encaisse 134dBspl une fois modifiée, et qu'elle sort alors 5Vpp
Je vous mets un petit tableau qui vous permettra de savoir ce que vous avez en SPL en fonction de la tension en sortie de micro :
Philippe
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
bien interessant.
J'avais marquepagé http://www.directap.com/Microphones.htm aussi concernant les micro a base de wm61A avec sortie symetrique et destiné à de la prise de son et pas seulement à de la mesure.
J'avais marquepagé http://www.directap.com/Microphones.htm aussi concernant les micro a base de wm61A avec sortie symetrique et destiné à de la prise de son et pas seulement à de la mesure.
- beiji
- Messages: 1096
- Inscription Forum: 08 Jan 2006 9:29
- Localisation: Mont du Lyonnais
Drapal !
- ToniOsX
- Messages: 1555
- Inscription Forum: 15 Aoû 2006 12:40
- Localisation: Dans le GROLAND du haut, à gauche...
A propos de la delicatesse de la modif de la capsule, j'ai lu qu'il fallait en prevoir plusieurs pour arriver a en faire une.
C'est le cas ? Y a un peu de casse ?
C'est le cas ? Y a un peu de casse ?
- beiji
- Messages: 1096
- Inscription Forum: 08 Jan 2006 9:29
- Localisation: Mont du Lyonnais
Philby, le mec qui met les mains dans le cambouis. Lui il discute pas, il fait. On devrait en prendre de la graine (je me vise)
La configuration dans mon profil
Cédric - Visitez Just Diy It
-
Kro - Membre HCFR
- Messages: 29429
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: L'Isle d'Abeau (38)
beiji a écrit:A propos de la delicatesse de la modif de la capsule, j'ai lu qu'il fallait en prevoir plusieurs pour arriver a en faire une.
C'est le cas ? Y a un peu de casse ?
Non, c'est délicat, mais faisable.
j'en suis à ma troisième, et ca marche à chaque fois.
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
Très intéressant ! Pour mon information cette capsule se trouve facilement ? son prix ?
@++
@++
- stf_adonf
- Messages: 819
- Inscription Forum: 19 Fév 2006 20:38
- Localisation: Drômadaire (26)
'soir,
Super boulot, Philby-style !
Sinon pour 50 euro y'a le Behringer ECM8000 (idem Panasonic WM61, dans une mécanique propre), derrière lequel le préamp de Philby marchera aussi très bien
http://www.thomann.de/fr/behringer_ecm_8000.htm
Moi je fais mes mesures avec ça + 1 préamp maison du même style ; je l'ai fait calibrer chez mes amis de Vibr****, il est parfaitement linéaire jusqu'à 12 KHz et descend gentiment ensuite.
Cordialement,
--
Stéphane
Super boulot, Philby-style !
Sinon pour 50 euro y'a le Behringer ECM8000 (idem Panasonic WM61, dans une mécanique propre), derrière lequel le préamp de Philby marchera aussi très bien
http://www.thomann.de/fr/behringer_ecm_8000.htm
Moi je fais mes mesures avec ça + 1 préamp maison du même style ; je l'ai fait calibrer chez mes amis de Vibr****, il est parfaitement linéaire jusqu'à 12 KHz et descend gentiment ensuite.
Cordialement,
--
Stéphane
- sg2
- Messages: 859
- Inscription Forum: 22 Sep 2006 23:39
J'ai regardé l'image jointe dans le premier message, la modif de la capsule semble consister à rompre la liaison de la source du fet avec le boitier de la capsule qui est à la masse.
un coup de cuter sur la piste ?
Sinon effectivement j'avais remarqué le micro Behringer ECM8000, c'est celui ci je crois que propose Thomann avec le deq2496.
bon faudra que je m'y intéresse sérieusement sous peu.
un coup de cuter sur la piste ?
Sinon effectivement j'avais remarqué le micro Behringer ECM8000, c'est celui ci je crois que propose Thomann avec le deq2496.
bon faudra que je m'y intéresse sérieusement sous peu.
- stf_adonf
- Messages: 819
- Inscription Forum: 19 Fév 2006 20:38
- Localisation: Drômadaire (26)
- zorb
- Messages: 314
- Inscription Forum: 03 Oct 2005 16:22
T'es un warrior Zorb!!!
Super ta carcasse. Je voulais souder aussi, mais je me suis dit que pour le démontage...
Philippe
Super ta carcasse. Je voulais souder aussi, mais je me suis dit que pour le démontage...
Philippe
- Philby
- Messages: 9819
- Inscription Forum: 12 Mar 2001 2:00
- Localisation: 33
zorb a écrit:Amusant ton micro Phillipe,
Ca me rappelle mes bidouilles façon ''Wild Wild West''
...
Le bout du tube est calibré pour une capsule Pana, la sortie en Xlr et meme un coupleur de piles
@+
Salut,
ça m'intéresse, je te MP.
- ToniOsX
- Messages: 1555
- Inscription Forum: 15 Aoû 2006 12:40
- Localisation: Dans le GROLAND du haut, à gauche...
Salut Philby, super bonne idée les tuyaux de plomberie!
J'en ai fait un à base de WM61 et sur une capsule, la modif de Linkwitz a détrui, ou dans tous les cas, elle ne fonctionne plus...la deuxième ne m'a posé aucun problème.
Le schéma utilisé estcelui de www.directap.com, la version V3.0. J'avais besoin d'un preamp acceptant les alim phantomes. J'en suis trés content même si le bruit est assez élevé à cdu blindage inexistante
J'ai fait un preamp de esp mais je ne l'ai jamais essayé!
..à la Mad max ou waterworld aussi!
J'en ai fait un à base de WM61 et sur une capsule, la modif de Linkwitz a détrui, ou dans tous les cas, elle ne fonctionne plus...la deuxième ne m'a posé aucun problème.
Le schéma utilisé estcelui de www.directap.com, la version V3.0. J'avais besoin d'un preamp acceptant les alim phantomes. J'en suis trés content même si le bruit est assez élevé à cdu blindage inexistante
J'ai fait un preamp de esp mais je ne l'ai jamais essayé!
..à la Mad max ou waterworld aussi!
Dernière édition par sdf le 23 Oct 2009 9:57, édité 1 fois.
- sdf
- Messages: 4491
- Inscription Forum: 09 Jan 2003 16:22
- Localisation: Toulouse
Ouah! Sdf, super micro...

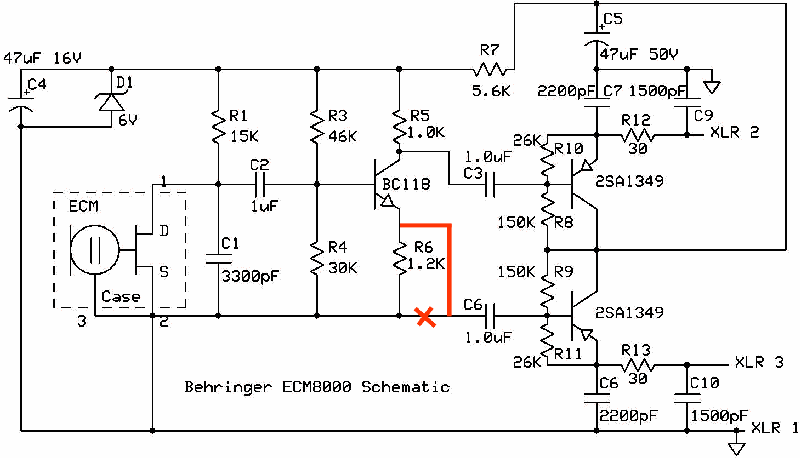

Le schéma de behringer est pas mal, et a l'avantage d'être vraiment symétrique :
Il y a une erreur dessus à mon avis, la capa C6 doit prendre le signal sur l'émetteur du BC118 au lieu de le prendre à la masse.
Et à ce moment là, on a bien en XLR3 un signal de même amplitude mais en opposition de phase avec celui en XLR2 :
(le +48v fantôme arrive à la fois sur XLR2 et XLR3)
Le schéma de behringer est pas mal, et a l'avantage d'être vraiment symétrique :
Il y a une erreur dessus à mon avis, la capa C6 doit prendre le signal sur l'émetteur du BC118 au lieu de le prendre à la masse.
Et à ce moment là, on a bien en XLR3 un signal de même amplitude mais en opposition de phase avec celui en XLR2 :
(le +48v fantôme arrive à la fois sur XLR2 et XLR3)
