OPPO BDP-103EU

Matériel testé: OPPO BDP-103EU
Type: lecteur de blu-ray 1080P, 4K et 3D
Tags: lecteur, blu-ray, BD, scaler, 4K, 3D, oppo, qdeo

Test réalisé par: jacko
Publié le: 07.11.2012

Vous pouvez réagir à ce test et trouver plein d'autres informations dans le topic dédié en cliquant sur le lien ci-après: [BD_3D] [4K] Oppo BDP-103EU - Fonctions Blu-Ray uniquement

Remarque: Ce test a été aussi publié dans la rubrique Banc d'essai (BE) de HCFR, retrouvez le en cliquant sur le lien suivant: BE HCFR

-------------------- Index --------------------

1> Introduction
2> Liste du matériel utilisé durant les différents tests.
3> Présentation du lecteur et caractéristiques.
4> Déballage et observations techniques.
5> Prise en main et différents menus.
6> Tests de performances.
7> Filtres Vidéo Tests et Optimisations.
8> Tests audio analogique et comparatif avec d’autres lecteurs.
9> Conclusion.
10> Mise à jour depuis le firmware de décembre 2012

[alex_t]

Introduction :

Oppo est désormais devenu un acteur majeur dans l’industrie des lecteurs de disques vidéo.
La marque a fait progressivement son trou avec ses lecteurs de DVD. C’est avec l’apparition des lecteurs de Bluray que le constructeur a finalement élargi son implantation officielle un peu partout dans le monde. Cette situation s’affirme avec les BDP-93 et BDP-95 si bien que de nombreux constructeurs optent pour une base Oppo afin de lancer leurs propres modèles de lecteurs.

Nous connaissons bien maintenant cette marque qui se positionne sur l’innovation. Les BDP-93 et BDP-95 étaient déjà des machines hors normes proposant des prestations uniques permettant de recentrer tout un système numérique sur une seule machine.
Après presque deux ans les premières rumeurs de nouveaux lecteurs commencèrent à émerger et bien qu’Oppo eu démenti nous voilà avec deux nouvelles références, les BDP-103 et BDP-105, suite logique de la gamme précédente.
Les tests commencent à se multiplier et lèvent le voile sur le mystérieux BDP-103, le BDP-105 n’étant pas encore disponible il faudra attendre un peu pour en savoir davantage sur ce lecteur.
Le BDP-103 sera donc le sujet de ce test.
Nous avons porté notre attention sur les fonctions immédiates du lecteur. Les fonctions visant la dématérialisation seront malheureusement mise de côté.
Que vaut donc ce BDP-103 ? Qu’a-t-il de plus que les autres machines du marché n’ont pas ? Tient-il ses promesses et a-t-il les performances dignes d’un nouvel Oppo ?

Ce test va tenter de répondre à ces questions et plus encore !

[alex_t]

Liste du matériel utilisé durant les différents tests.


Mise en condition du BDP-103 :

Dernier firmware en date.
Cordon d’alimentation OPPO
Câble HDMI OPPO en prise directe sur le VPL-VW95ES via les convertisseurs HDMI/cat6
Câble RCA Real Cable NAOCC90

Matériel de mesure vidéo :

Générateur de mire Accupel DVG5000
Sonde OTC1000
Chromapure Pro
Mires HD gravées sur disque.

Matériel de comparaison :

Scaler Radiance XE
BDP-93 NXE Nuforce
BDP-83 SE modifié

Matériel audio :

Processeur Denon AVP-A1HD modifié Cinemike
Correction Audyssey XT32 Pro
Ampli Modwright KWA150SE x2
Ampli Integra Research RDA7
Enceintes principales BW 803Di
Enceinte centrale BW 8NT Signature
Enceintes surround BW 640i
Enceintes surround back BW CDM SNT

Diffuseur :

Sony VPL-VW95ES calibré
Convertisseurs HDMI vers RJ45 cat6

[alex_t]

Présentation du lecteur et caractéristiques.


Spécifications du lecteur :

Types de disques et formats :
BD-Video, Blu-ray 3D, DVD-Video, DVD-Audio, AVCHD, SACD, CD, HDCD, Kodak Picture CD, CD-R/RW, DVD±R/RW, DVD±R DL, BD-R/RE, FLAC, VAW, AVCHD, MKV, MP4, AVI

Version Bluray :
2.5 profile 5

Mémoire interne de stockage :
1 GB

Sorties :
- Analog Audio: 7.1ch, 5.1ch, stereo.
- Coaxial/Optical Audio: Dolby Digital, DTS, up to 2ch/192kHz PCM.
- HDMI Audio: Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution and DTS-HD Master Audio, up to 7.1ch/192kHz PCM, up to 5.1ch DSD.
- HDMI Video: 480i/480p/576i/576p/720p/1080i/1080p/1080p24/4Kx2K, 3D frame-packing 720p/1080p24.

Entrées :
- HDMI Audio: Dolby Digital, Dolby Digital Plus, DTS, AAC, up to 5.1ch/192kHz or 7.1ch/96kHz PCM.
- HDMI Video: 480i/480p/576i/576p/720p/1080i/1080p/1080p24/1080p25/1080p30, 3D frame-packing 720p/1080p24.
- MHL Audio: Dolby Digital, Dolby Digital Plus, DTS, up to 5.1ch/192kHz PCM.
- MHL Video: 480i/480p/576i/576p/720p/1080i/1080p24/1080p25/1080p30, 3D frame-packing 720p/1080p24.

Performances audio :
- Réponse en fréquence : 20Hz – 20kHz (±0.05dB), 20Hz – 96kHz (-4.5dB ~ +0.05dB)
- Rapport signal bruit : >115dB (A-weighted)
- THD+N: < 0.006% (1kHz at 0dBFS, 20kHz LPF)

Spécifications générales :
- Alimentation universelle : ~100V – 240V, 50/60Hz AC
- Consommation : 35W (Standby: 0.5W en mode Energy Efficient)
- Dimensions : 430mm x 311mm x 79mm
- Poids : 4.9kg


Connectique :

Face avant :
- HDMI/MHL x1 entrée
- USB x1 entrée

Face arrière :
- HDMI x2 sorties
- USB x2 entrées
- LAN x1
- Prise IR pour déport infrarouge x1
- RS232 x1
- Audio numérique coaxial x1 sortie
- Audio numérique optique x1 sortie
- Sortie vidéo DIAG (composite) x1
- Sortie audio analogique 7.1 x1


Fonctionnalités :

- Puce Qdeo Kyoto G2H capable de faire une mise à l’échelle 4k (QFHD 3840 x 2160)
- Conversion 2D 3D avec ajustement de la perception de profondeur
- Services en ligne Picassa et Youtube
- Mode « source directe » sans processing vidéo

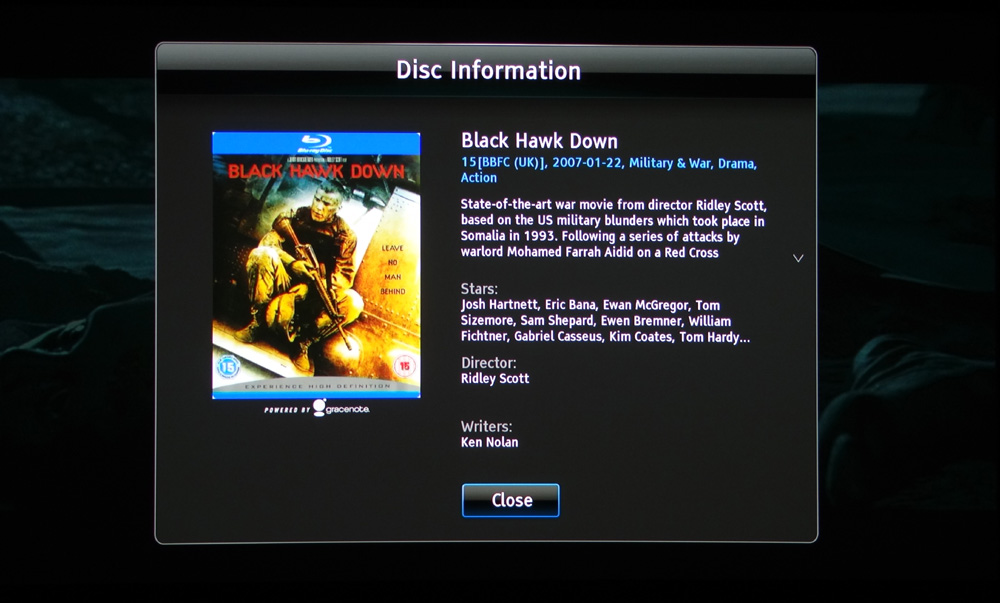

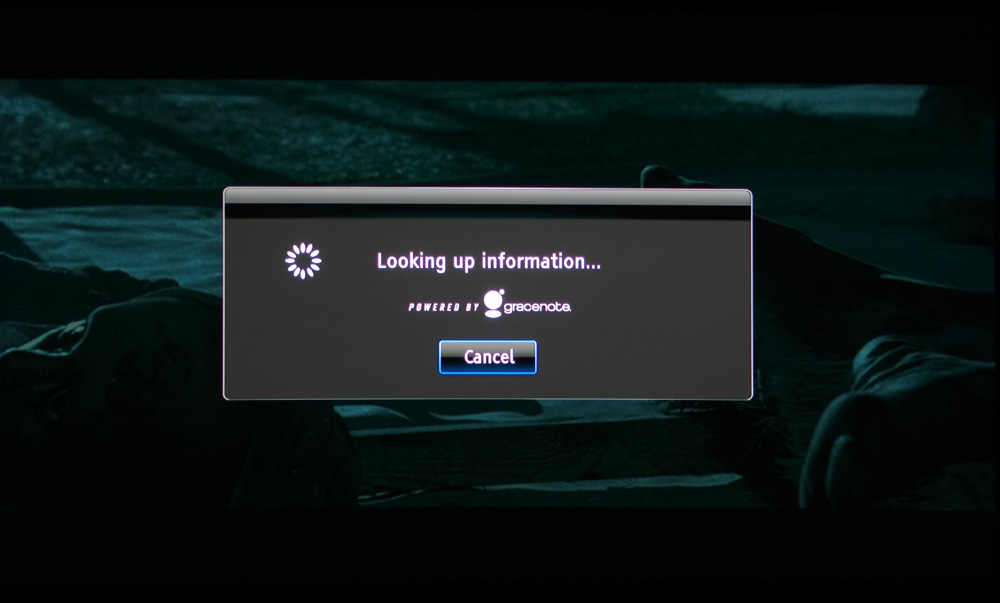

- Service Gracenote
- Gestion de ratio dont 2.35
- Fonction DMP, DMR, SMB/CIFS

[alex_t]

Déballage et observations techniques.


Oppo ne déroge pas à sa tradition, du carton au produit nous avons droit à de la qualité.
Comme pour le BDP-93, le BDP-103 est livré dans une housse du plus bel effet pouvant aussi servir de sac de transport.

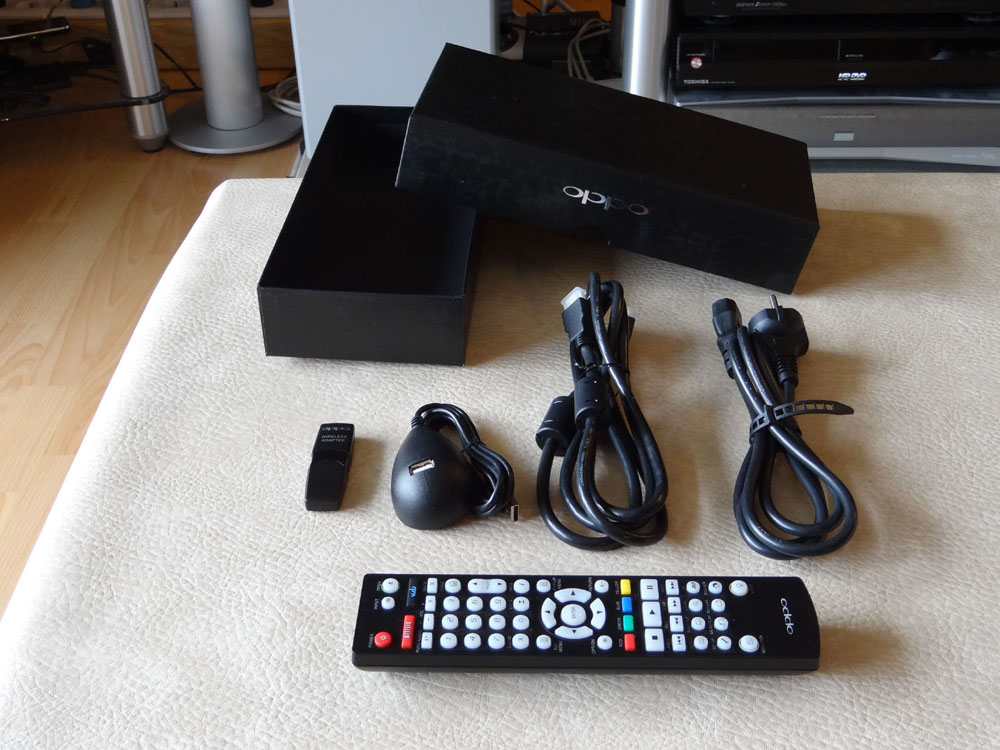

Une boite en carton noir contient les accessoires que l’on trouve d’habitude chez la marque.
On y trouve donc la nouvelle télécommande, un câble HDMI de bonne facture, un câble d’alimentation avec prise française, une rallonge avec support USB et la fameuse clé wifi.
La notice mise à disposition est déjà complète. Les explications y sont claires et bien illustrées. C’est un petit détail mais il est fort agréable d’avoir une notice imprimée sur du papier de bonne qualité et qui présente bien.
D’autres constructeurs plus haut de gamme et plus cher n’en font pas autant.









D’aspect le lecteur est assez proche du BDP-93.
Le gabarit est presque identique et le style adopté sur la face avant est similaire.
Les touches à fleur de façade laissent place à des boutons en relief plus classiques.
L’entrée USB a perdu son capuchon. C’est dommage car ce petit accessoire fixé à la façade permettait de cacher la prise USB pour donner un aspect plus sobre et surtout il permettait de protéger la prise.
Au voisinage de l’entrée USB on trouve la prise d’entrée HDMI compatible MHL.
Il s’agit d’une première sur un lecteur Bluray de salon. Le BDP-103 est le premier à proposer des entrées HDMI et une compatibilité MHL pour récupérer du contenu stocké sur les appareils mobile.
Le lecteur peut paraître un peu moins classieux que son prédécesseur, mais la qualité de finition est tout aussi irréprochable. C’est surtout une affaire de goût personnel.



La face arrière dévoile la connectique principale.
Les deux sorties HDMI paramétrables, les ports de communication, la connectique assurant la rétrocompatibilité audio numérique et analogique, une autre entrée HDMI (non MHL) et pour finir les deux entrées USB complémentaires.
La sortie vidéo DIAG est en faite une simple sortie composite qui a pour but d’accéder aux menus du lecteur en cas de problème d’affichage. L’initiative est intéressante mais la sortie est asservie aux protocoles HDCP. C'est-à-dire que si les sorties HDMI sont « actives » la sortie DIAG sera verrouillée. Il s’agit de la première limitation du lecteur. Cette sortie ne peut pas servir de moniteur de contrôle permanent. Effectivement certains appareils ont un EDID actif même en veille ce qui a pour finalité de valider les protocoles HDCP. Ainsi le BDP-103 sera trompé et verrouillera la sortie vidéo DIAG. Le seul moyen d’y remédier facilement est de débrancher les câbles HDMI utilisé sur les sorties. Dans certains cas cette sortie DIAG sera donc inutile ce qui est bien dommage car elle pourrait être très pratique si l’on veut utiliser un petit moniteur de contrôle sans devoir allumer le diffuseur principal, économiser de la lampe dans le cas d’un projo. Lors d’une écoute audio par exemple cela aurait été génial.



Par mal de nouveautés donc par rapport au BDP-93.

A présent observons l’intérieur du lecteur.



Nous retrouvons le drive qui a fait le succès des BDP-93 et BDP-95.
Ce drive s’affirme comme l’un des meilleurs disponible sur des lecteurs de ce niveau.
Il est rapide et totalement silencieux en mode de fonctionnement. Seuls quelques accès disque peuvent se faire entendre et encore il faut tendre l’oreille.
L’alimentation universelle à découpage est aussi celle du BDP-93.



Par contre la carte principale et la carte audio pilotant les sorties analogiques ont été révisées.
La carte audio ne se trouve plus directement sous l’entrée IEC. Elle est décalée et surélevée pour ne plus être proche du châssis et du courant alternatif.
Le DAC est toujours un Cirus Logic CS4382A, 24bits 196khz, 8 canaux et compatible DSD.
On trouve 4 AOP Texas Instrument (ex Burr brown) NE5532A. Pas de grandes surprises donc vu que le BDP-93 exploite les mêmes composants qui ont bonne réputation.
C’est surtout au niveau de l’alimentation de la carte que l’on note des différences.
Les sections régulation et filtrage ont été bien modifié et rationalisé. On peut d’or et déjà supposer un gain de performance.

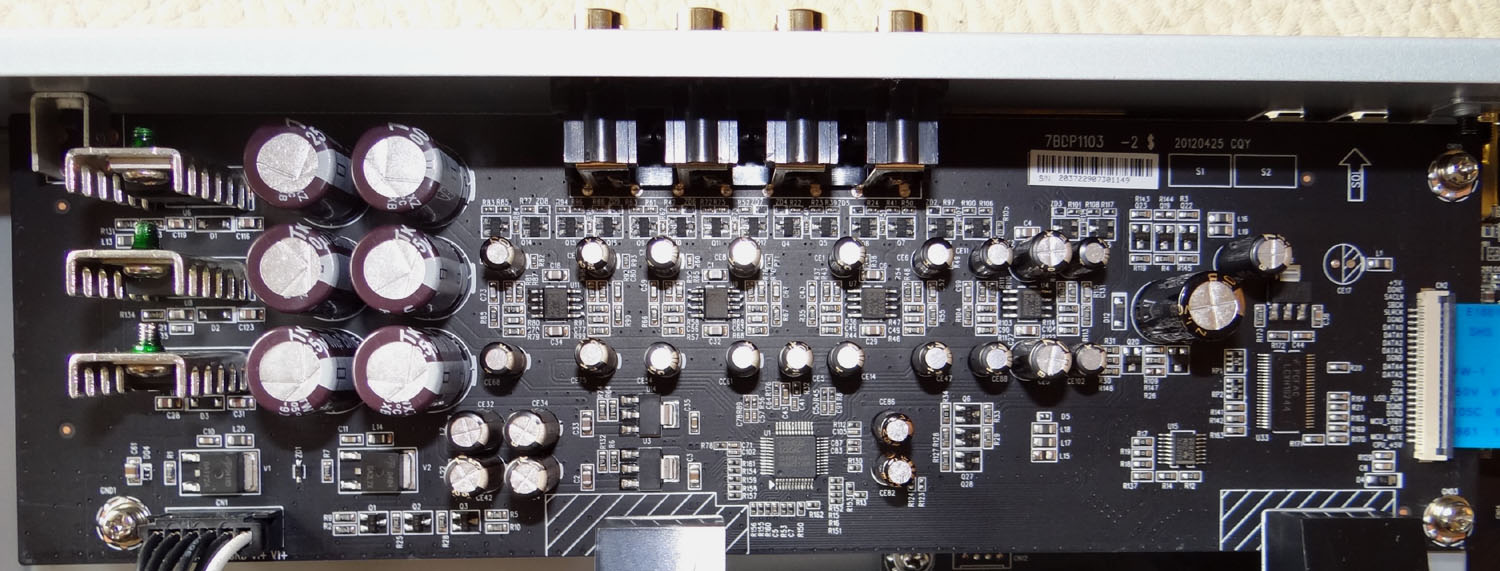

La carte audio analogique dans son ensemble

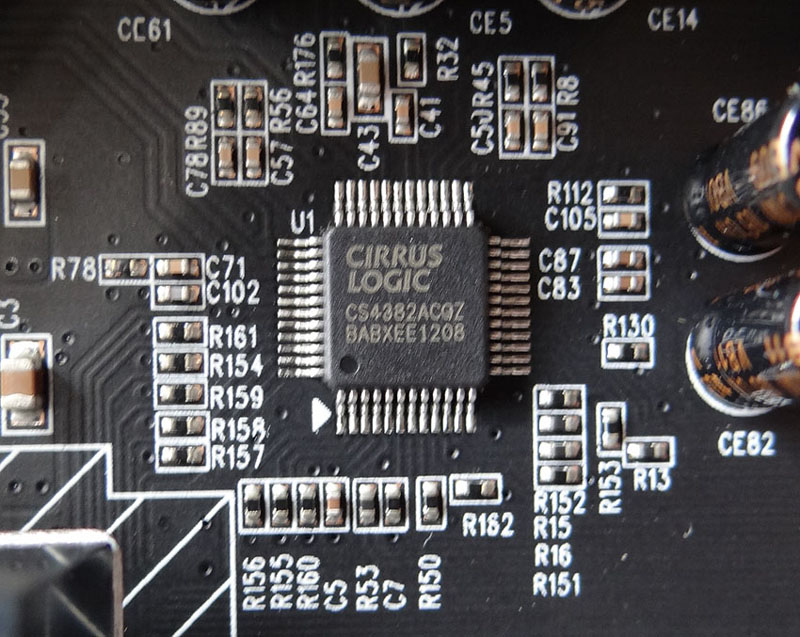

Gros plan sur le DAC CS4382A


Les amplis opérationnels


Filtrage et régulation bien fournie


La carte principale connaît plus de changements.
Le processeur vidéo est maintenant un Qdeo Kyoto G2H capable d’opérer un upscaling jusqu’à 4kx2k (3840x2160).
La dissipation thermique est redevenue plus classique. La grande plaque plate laisse place à un radiateur à ailettes comme on en trouve sur les FPGA et divers chipset.
A l’instar de sa carte audio, la carte principale a subit des modifications côté arrivée d’alimentation. On y trouve un circuit de régulation plus complet et plus élaboré. Nous nous rappelons que le BDP93 souffrait d’un défaut de bruit vidéo numérique résiduel. Ce problème était principalement lié à une alimentation imparfaite des circuits vidéo numérique. Nous verrons plus en avant du test si le BDP-103 profite de ses améliorations et si ce problème a disparu.

La carte principale dans son ensemble


La Qdeo Kyoto G2H


L’arrivée d’alimentation et la section des régulateurs.

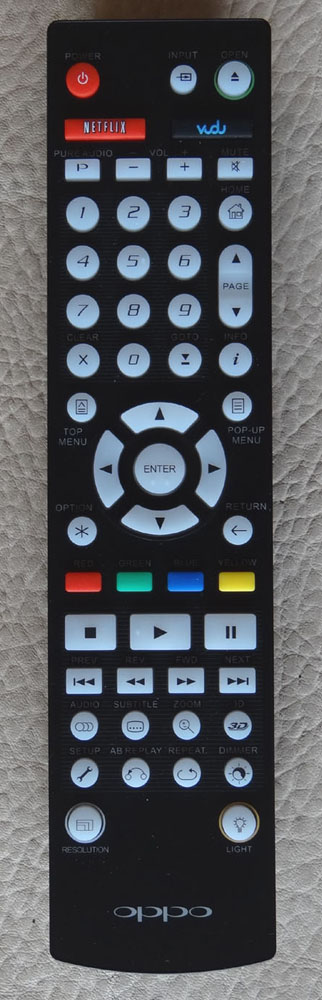

Il nous reste à observer la nouvelle télécommande.
Celle-ci intègre de nouvelles touches et change quelque peu d’aspect.
On y trouve une nouvelle touche « input » qui sert à afficher le menu de sélection des entrées du lecteur puisque le BDP-103 peut accepter diverses sources extérieures.
Une autre nouvelle touche « option » sert à afficher un nouveau petit menu synthétique qui permet d’accéder rapidement à certaines fonctions du lecteur dont le menu réglage d’image.
Une pression prolongée de la touche « setup » permet toujours d’accéder immédiatement à ce menu.
Autres nouveautés intéressantes, le rétro éclairage est devenu blanc. Ainsi les sérigraphies des touches sont plus lisibles dans le noir comparé à l’ancienne télécommande dont l’éclairage était orangé, moins lumineux et pas très joli. Il est devenu possible de paramétrer le mode d’éclairage. Nous disposons de deux modes. Soit la télécommande s’éclaire uniquement après la pression de la touche « light », soit toutes les touches deviennent active. A chacun de choisir le mode qui lui convient le plus.
La dernière nouvelle touche « 3d » permet d’accéder à la gestion de la 3D simulée du lecteur.
La télécommande propose toujours 3 modes de communication IR afin de résoudre d’éventuels problème d’interférence avec d’autres appareils.
Les touches Netflix et Vudu ne nous intéressent pas vu que ces services ne sont pas disponibles chez nous.

[alex_t]

Prise en main et différents menus.


A présent analysons l’ergonomie et les fonctionnalités du lecteur.
Le lecteur démarre et bascule automatiquement sur le menu « home ». Ce menu permet d’accéder directement aux fonctions principales du lecteur et facilite l’utilisation des différents types de média compatible. On y trouve la lecture de disque, accès aux fichiers multimédia par genre, accès au réseau et menu paramètres du lecteur. Les logos correspondent aux différents services internet. Malheureusement pour nous seul Youtube et Picassa sont disponible. Le service Gracenote est intégré différemment.



Il est donc possible d’accéder au menu setup par le menu home ou directement par la télécommande. Le setup est très complet avec une ergonomie améliorée et complétée de nouvelles fonctions.
La logique de gestion des sorties HDMI a été bien améliorée.
Il est maintenant possible de sélectionner un mode optimisé Split A/V qui permet de séparer au mieux les flux vidéo et audio. Ainsi la sortie HDMI 1 optimise les flux vidéo et la sortie HDMI 2 optimise les flux audio. L’autre mode est plus classique, il permet de dupliquer la sortie HDMI 1 sur la sortie HDMI 2 on peut donc alimenter deux systèmes en simultané. Le BDP-93 proposait les mêmes options mais l’intégration dans les menus était moins logique.

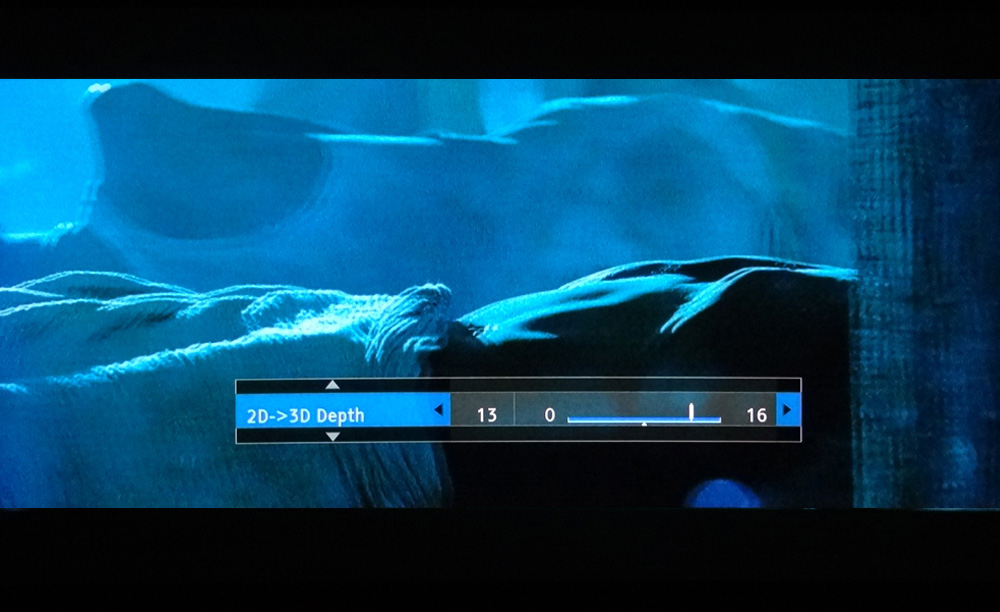

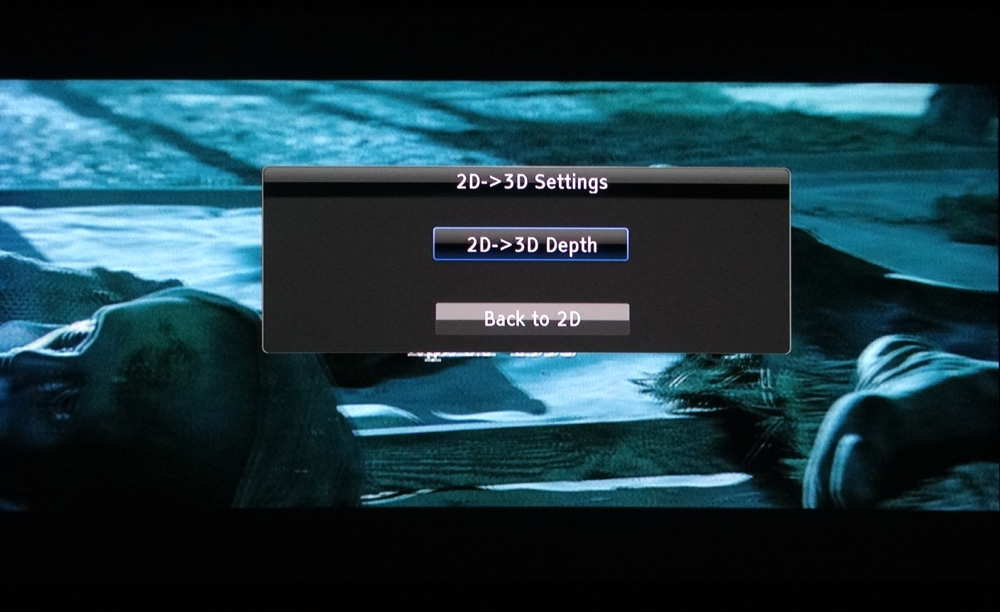

Autre grande nouveauté, le convertisseur 2D 3D. Il est désormais possible d’utiliser le lecteur comme convertisseur 2D 3D et de profiter de la 3D sur tous les films. Le BDP-103 offre plusieurs niveaux de réglage. Le premier se retrouve aussi sur les Oppo précédents, il s’agit du réglage de taille de l’image. Le deuxième permet d’ajuster l’effet de profondeur obtenu en conversion 2D 3D.



Pour activer le mode de conversion durant un film il suffit d’appuyer sur la touche 3D du lecteur. La conversion s’active alors et il est possible d’accéder au menu de réglage de profondeur. 16 niveaux sont disponibles et leur efficacité est immédiate. En baissant le curseur l’effet 3D de profondeur tend à disparaître et est nul en position zéro. Sur des valeurs élevées au dessus de 8 l’effet va prendre en ampleur 16 étant trop démonstratif. Une position intéressante se trouve entre 13 et 14.





Bien entendu le système n’est pas capable de générer les effets de jaillissements et il ne rivalise pas avec la vraie 3D. Cependant le rendu est très convainquant. Nous avons testé le convertisseur sur des films prévu pour la 3D et des films exclusivement 2D, dans les deux cas le système marche très bien. Sur des films adaptés comme « Avatar » on arrive à un très bon confort de visualisation. L’image reste très propre et ne perd pas en définition ni en fluidité. Nous avons comparé le convertisseur du BDP-103 avec celui du vidéo projecteur du test, un Sony VPL-VW95ES. De toute évidence l’Oppo fait une bien meilleure conversion. Là où le Sony donne une image dure et moins bien définie, l’Oppo garde le naturel de l’image 2D d’origine. Le réglage de l’effet de profondeur est un plus indéniable et permet d’aller plus loin que le Sony.

Il est enfin possible d’accéder normalement aux réglages de la Qdeo pour la 3D. Sur les précédents Oppo il fallait obligatoirement appliquer une pression continue sur la touche setup de la télécommande pour faire apparaître le menu des réglages de l’image. Il s’agissait d’une astuce non officielle.

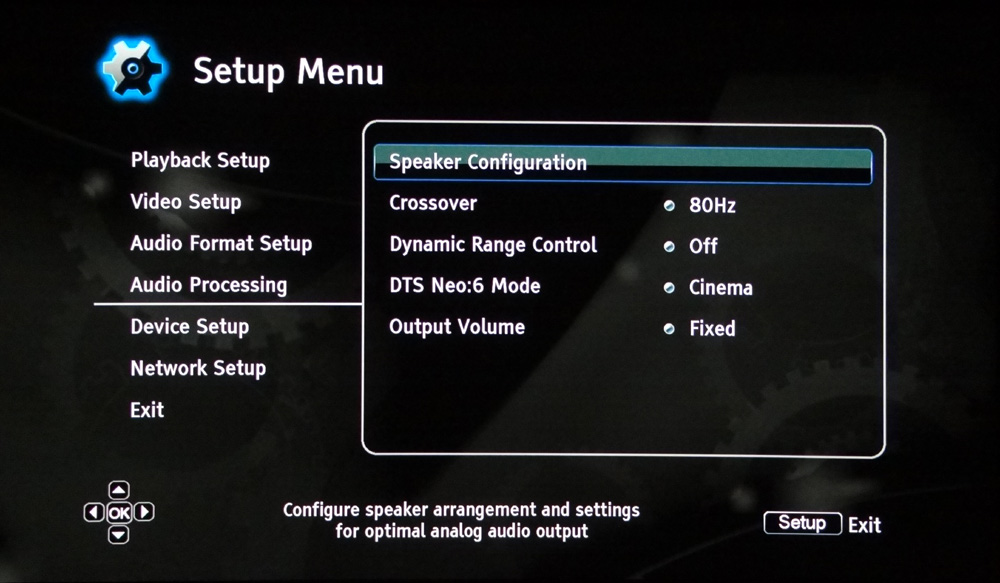

Une autre nouveauté ajoute le DTS Neo:6 à la gestion de l’audio analogique. Ce processing va permettre de mieux gérer un système 7.1 sur des flux audio 2.0 ou 5.1. La gestion y est sommaire avec simplement une sélection des modes musique et cinéma.

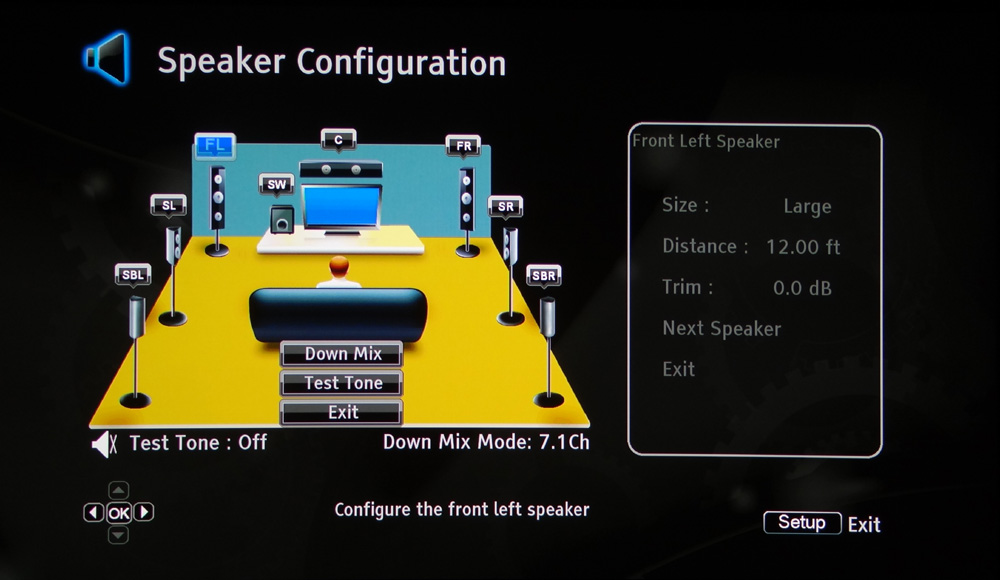

Comme sur les Oppo précédent on trouve en complément une gestion complète des enceintes et un bass management sommaire.

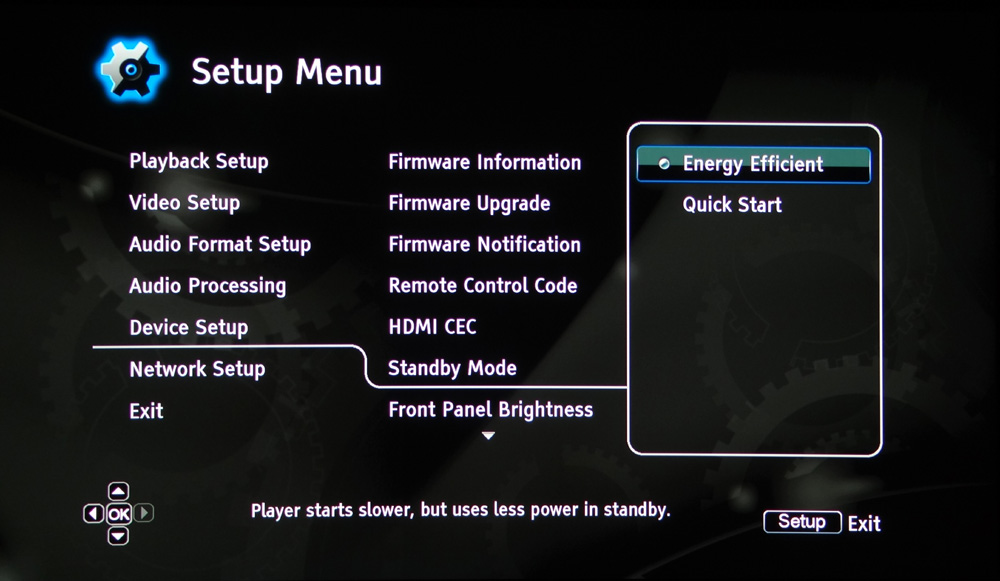

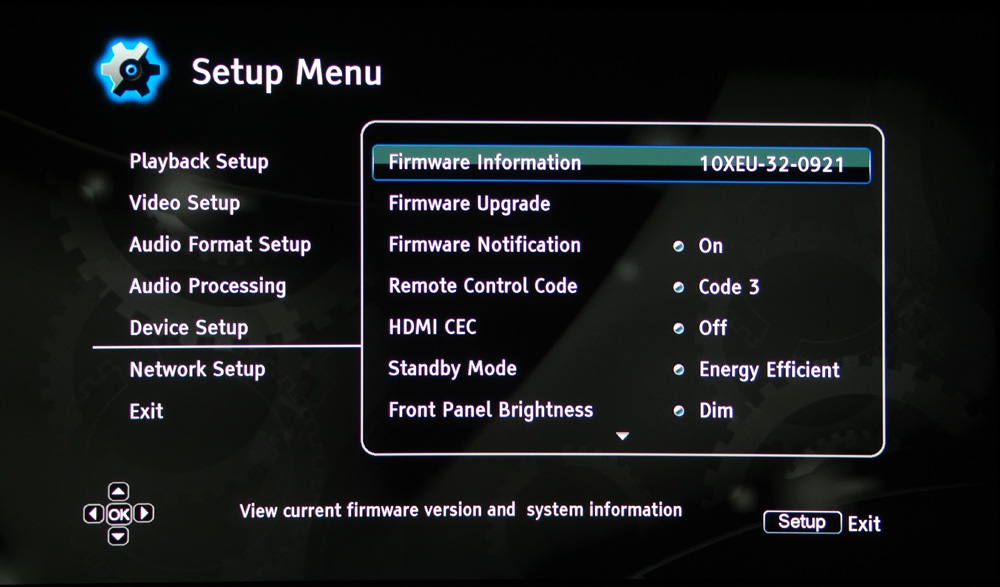

La gestion d’énergie a été améliorée et propose dorénavant deux modes de mise en veille.
Un mode d’économie d’énergie et un mode pour optimiser la rapidité de démarrage du lecteur. Un mode d’extinction automatique est aussi disponible ainsi qu’un économiseur d’écran.





Encore une nouveauté qui tend à améliorer l’ergonomie d’utilisation du lecteur, la fameuse touche « option ». Durant un film cette touche fait apparaître une barre en bas d’image permettant d’accéder à des fonctions directement utile durant un film. On peut enfin accéder facilement aux réglages de la position des sous-titres, les réglages image, les ratios et les différents angles si disponibles. On y trouve aussi un onglet « Disc Info » qui fait appel au service Gracenote. Ce service va chercher sur une base de donnée les informations d’un film ou d’un disque musical. On peut alors accéder au résumé du film, au casting etc. Ce service est fort sympathique et est capable de faire la différence avec une version française, il va essayer au mieux d’aller chercher l’information dans la bonne langue. Bien entendu le service n’est pas infaillible et peut se tromper. Le DVD PAL de « 300 » par exemple n’a rien donné de bon. Le DVD PAL de « Prometheus » à contrario est ressorti avec les bonnes informations. Sur les Bluray cela marche très bien.

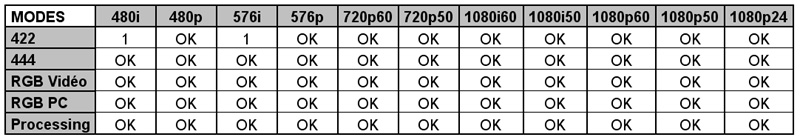

Toujours par la télécommande, la touche input permet de sélectionner une des entrées disponibles sur le lecteur. On peut aussi choisir sur quelle sortie HDMI on souhaite récupérer le retour audio ARC. Il s’agit encore d’une nouveauté unique sur un lecteur de Bluray.

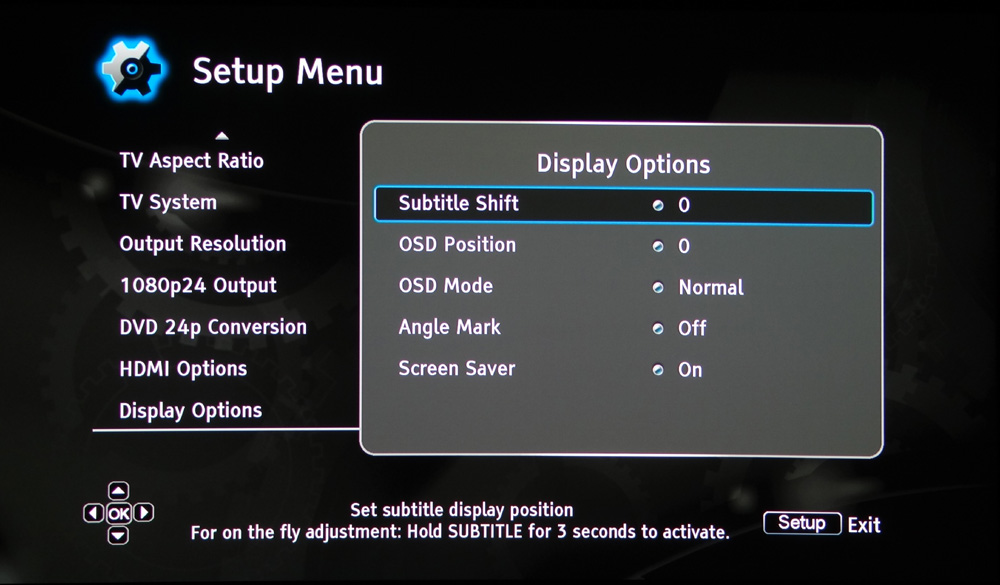

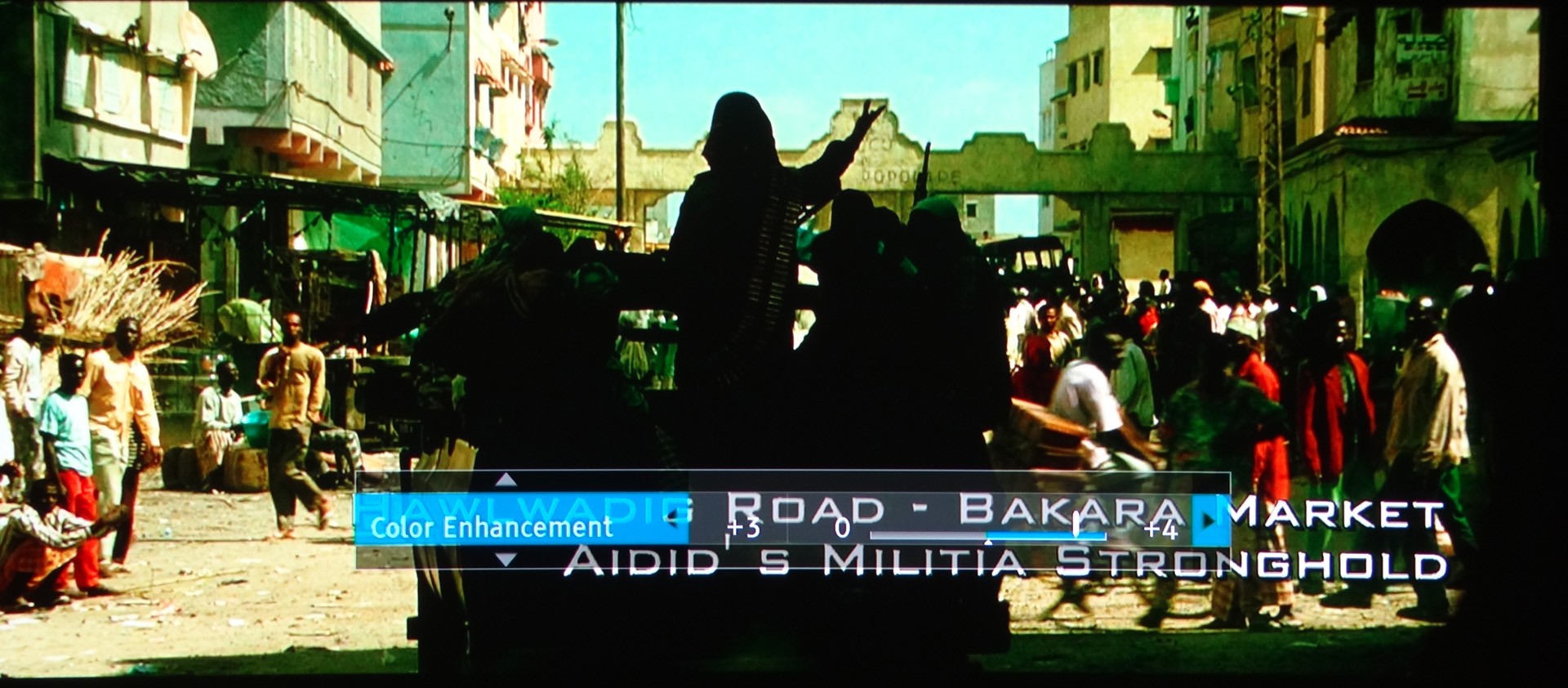

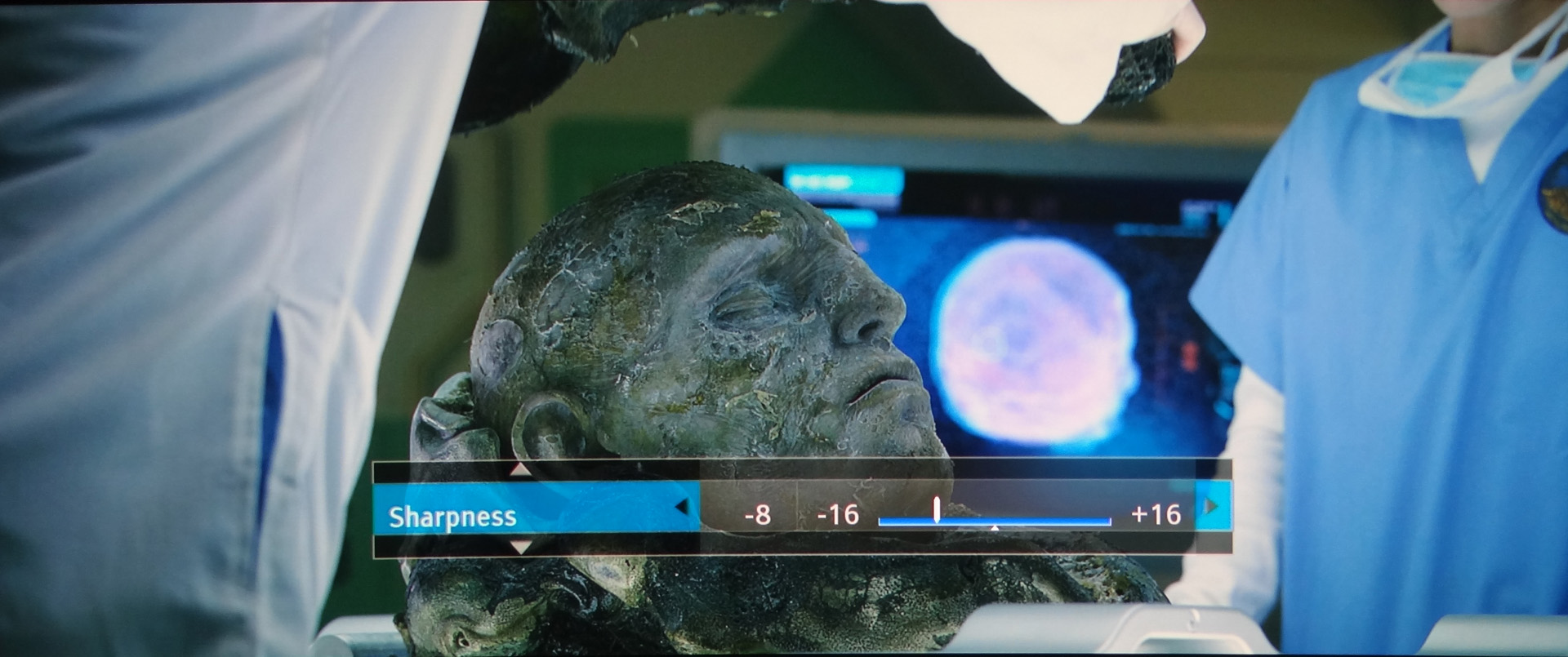

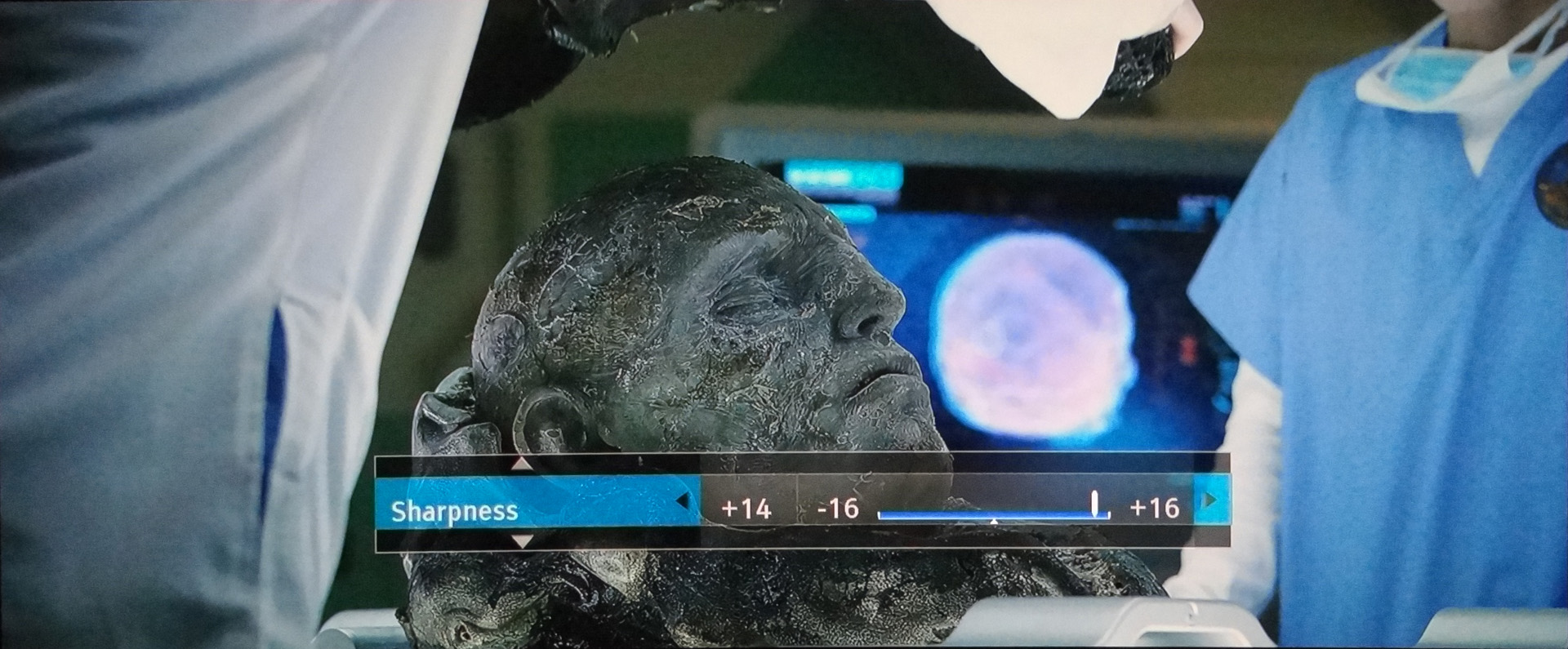

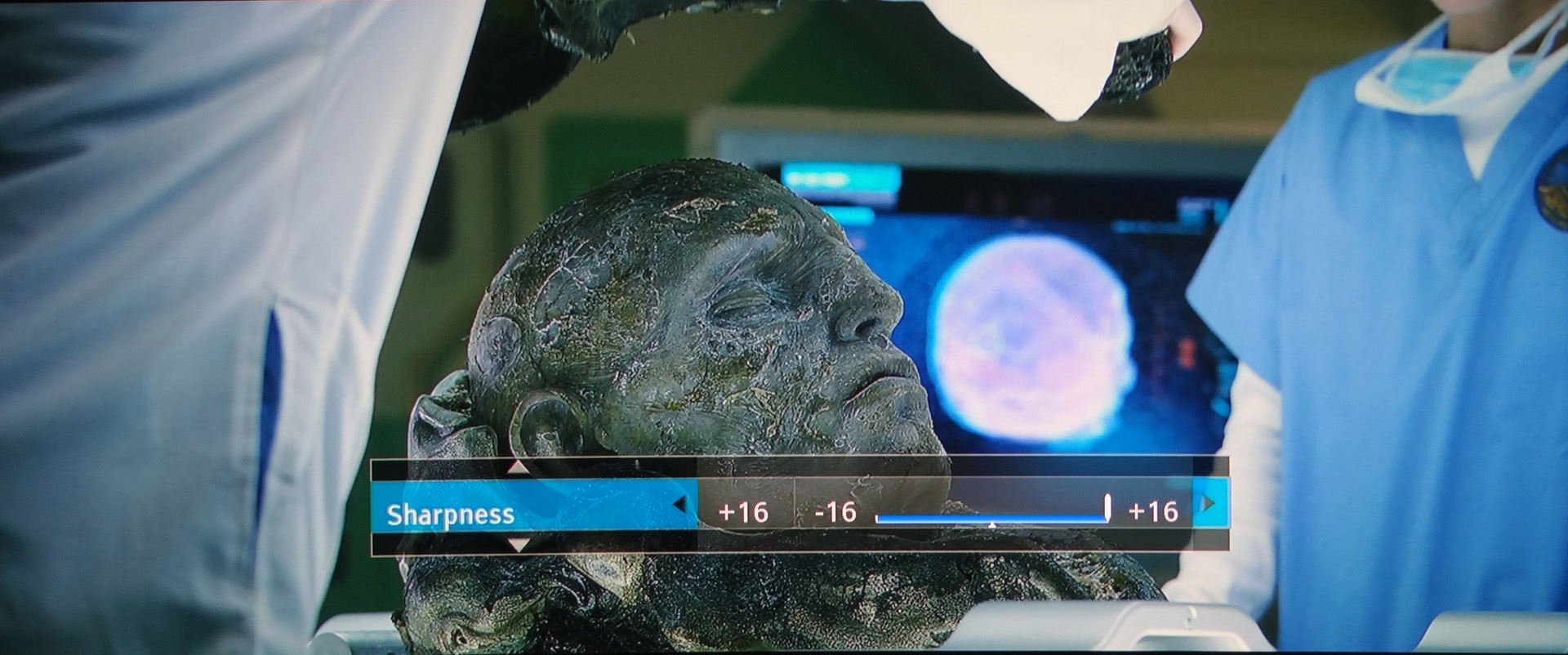

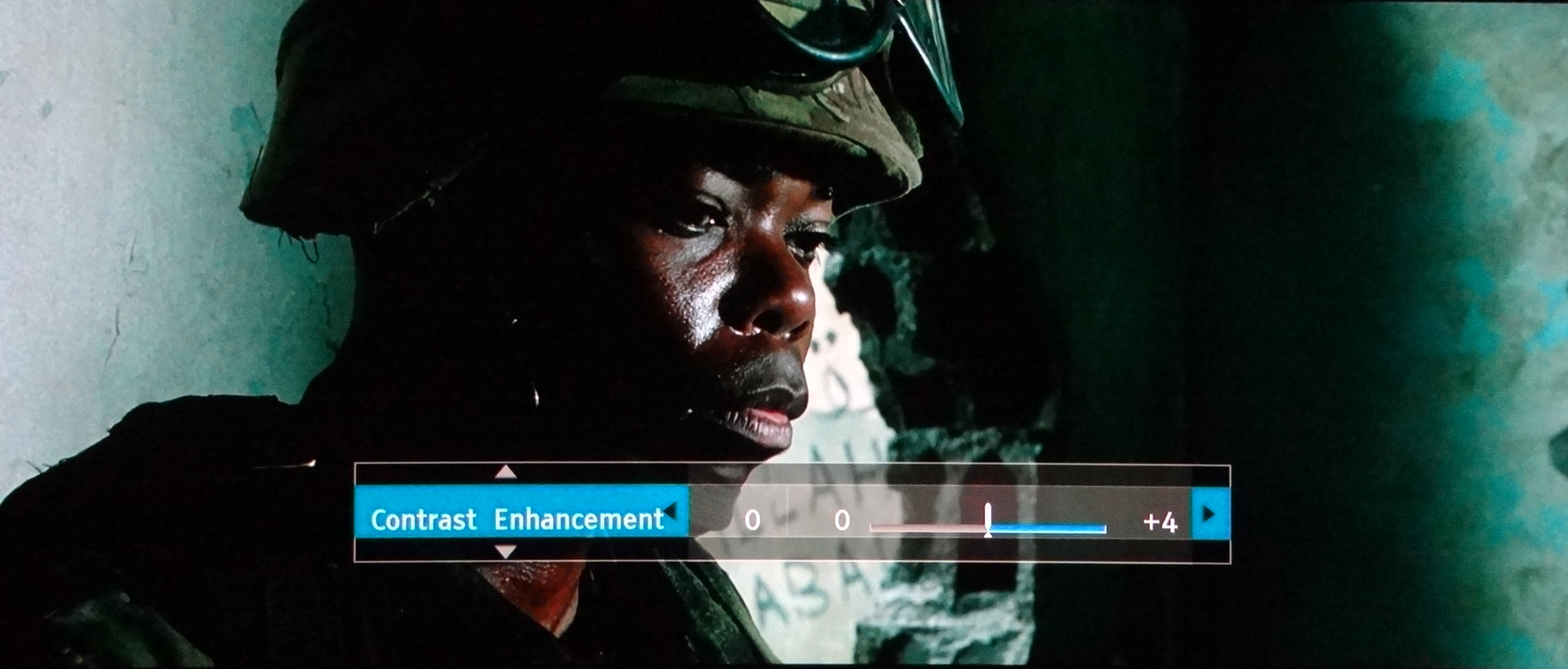

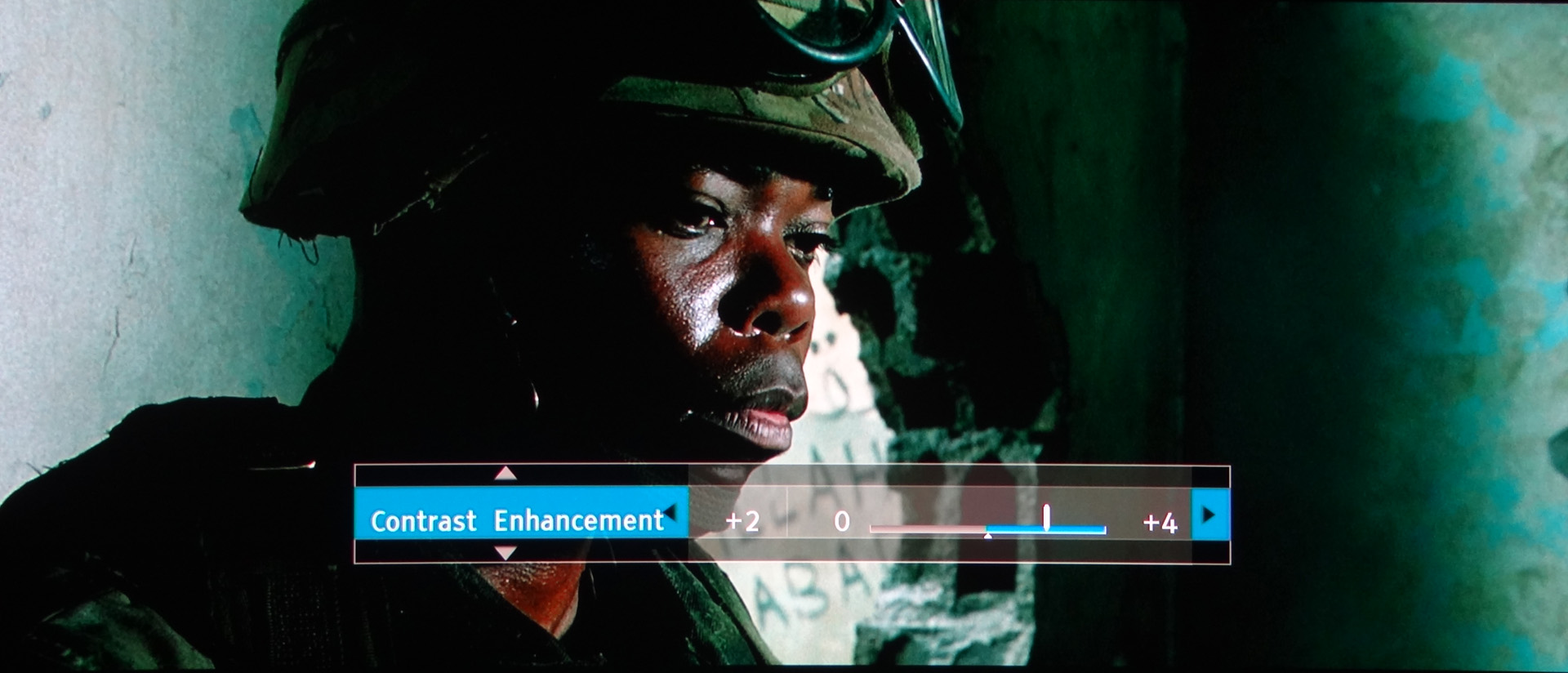

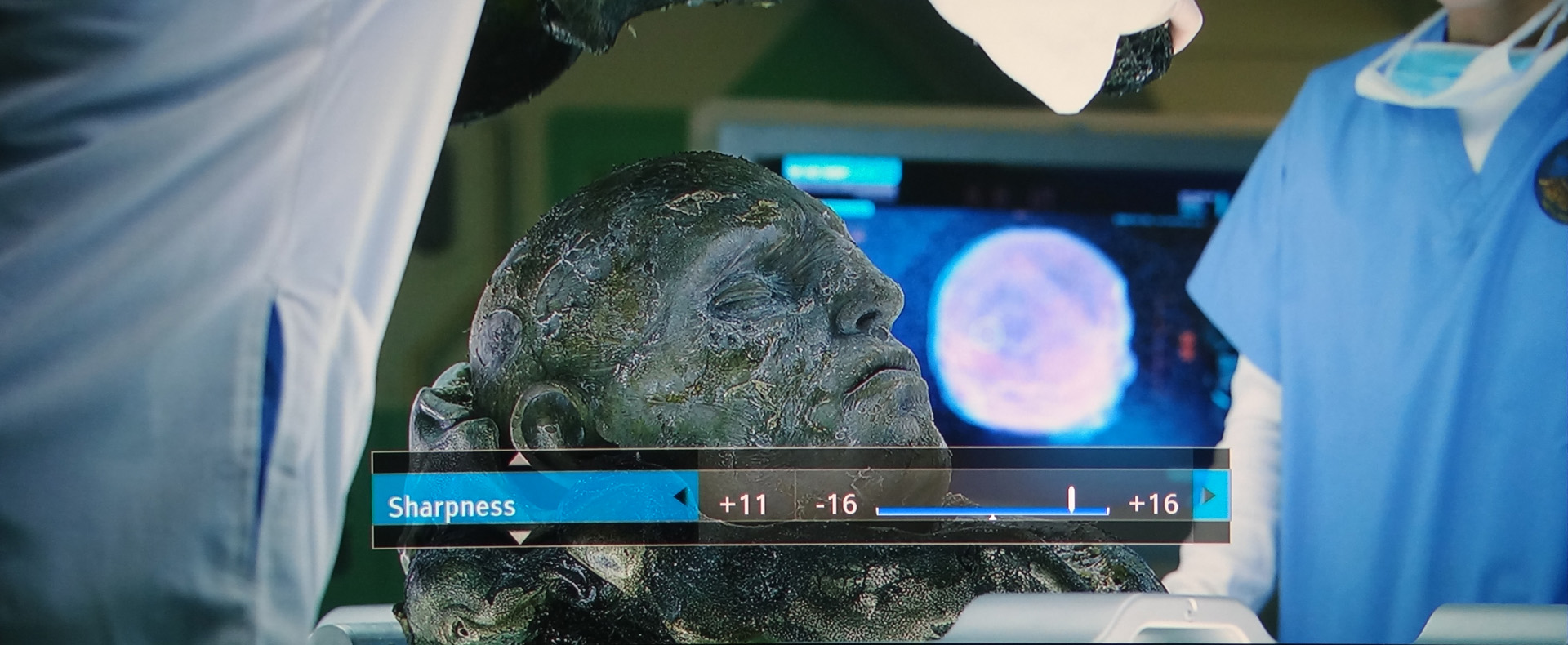

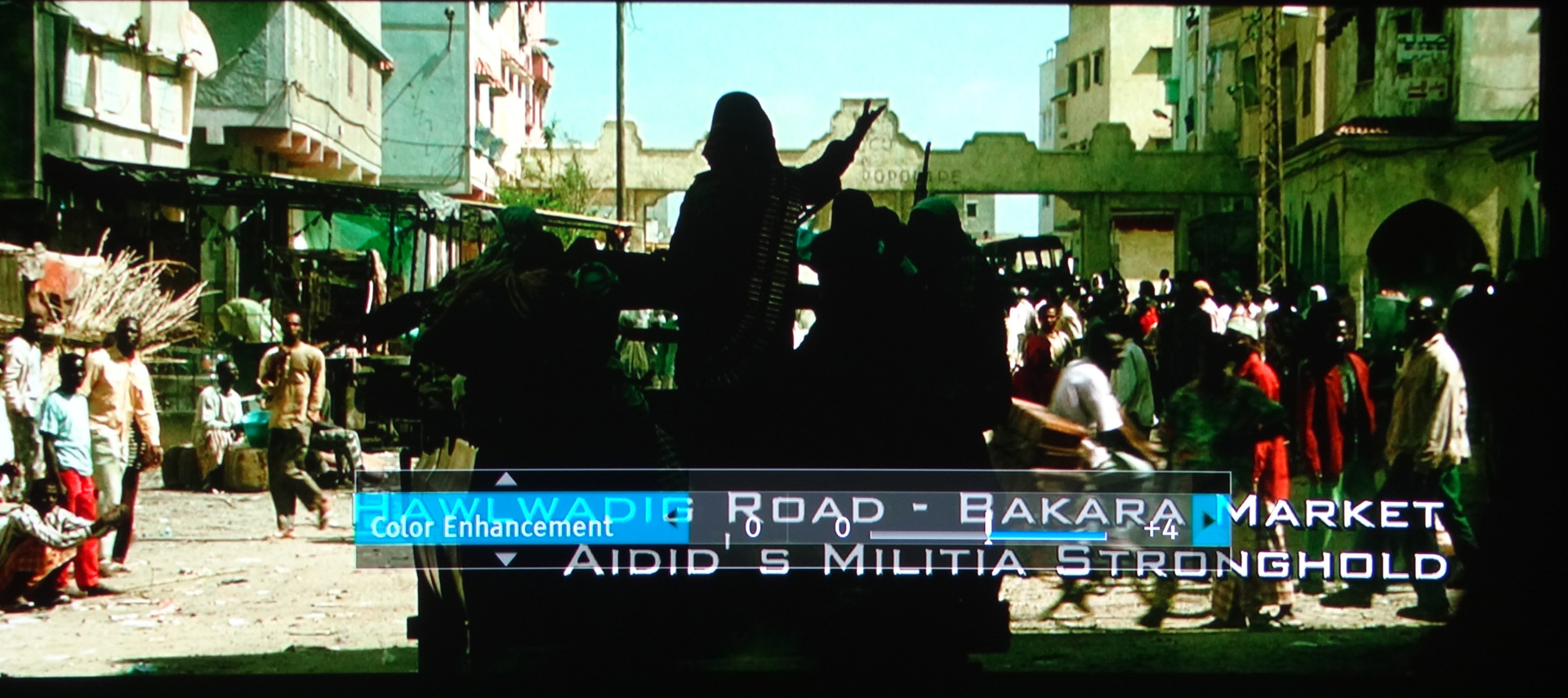

Les menus de réglage image n’ont pas changé. La sortie HDMI 1 profite toujours exclusivement de la puce Qdeo alors que la sortie HDMI 2 accédera aux quelques filtres proposés par la puce Mediatek. A ce titre il est important de favoriser la sortie HDMI 1 sur le diffuseur principal. 3 mémoires sont disponible et permettent de créer des profiles spécifiques aux types de vidéo en lecture.





Nota : le mode « source direct » est un vrai mode sans processing. Dans ce mode les réglages ne seront pas disponibles, le flux vidéo sortant sera identique à l’enregistrement. Seul les paramètres de codage de couleur seront actifs.

Les autres menus n’ont pas de changements majeurs et permettent toujours autant de réglages.

[alex_t]

Tests de performances.


Rapidité du lecteur.

Le BDP-103 utilise un nouveau décodeur Mediatek qui dispose de plus de ressources de calcul. Le but recherché est d’accroître la rapidité du lecteur.
Il est difficile de quantifier le gain obtenu dans la navigation des menus des Bluray mais il apparaît évident que le lecteur est le plus rapide fait par Oppo. Les menus défilent, s’ouvrent et se ferment sans aucunes saccades. La réponse est instantanée, jamais je n’ai eu un tel confort de navigation avec un lecteur de Bluray sur des films récents. Le BDP-93 pourtant bien véloce n’arrive pas à ce niveau.

Un test simple consiste à lancer un disque et chronométrer le temps mis pour arriver à la première image du film.
Le protocole du test vise à ne pas biaiser le chronomètre. Pour se faire j’ai volontairement laissé visionner les messages informatifs et les bandes annonces. Les seules pressions de boutons valident les menus obligatoires et le lancement du film.
Voici les chronométrages comparatifs du BDP-103 et du BDP-93.



Les gains en secondes proviennent uniquement de la capacité du BDP-103 à charger des menus et à passer des chapitres. On peut supposer qu’il est possible d’avoir des performances encore meilleures en passant manuellement les messages et les bandes annonces.
Dans une utilisation normale le BDP-103 passe pour une vraie formule 1.


Désentrelacement.

Afin de tester les capacités de désentrelacement du lecteur nous avons appliqué trois tests.
Le test de benchmark HQV NTSC qui permet de bien évaluer le processeur sur sa capacité à traiter différentes cadences, le bruit vidéo et la définition de l’image.
Ce même type de test sur du 1080i60 afin de vérifier si la HD bénéficie des mêmes traitements et performances.
Enfin des tests en situation sur le PAL faute de matériaux test dédiés à ce format.
Plus d’information sur les benchmark HQV fait sur HCFR ici :
Benchmark des Chips de desentrelacement a partir du DVD HQV

Le test DVD NTSC a été fragmenté en deux parties.
La première utilise le lecteur en mode de sortie 1080p60. Dans ce mode le traitement des cadences n’est pas restrictif.
La deuxième étape utilise la conversion 24p du lecteur. Dans ce cas les cadences qui ne correspondent pas au mode film sont à exclure. En effet en conversion 24p le processeur va obligatoirement opérer un télécinéma inverse, c'est-à-dire la reconstruction des trames originales du mode film. Cela ne peut fonctionner que sur un programme issu d’une vidéo en 24 images seconde.
Voici les résultats obtenus par les tests.


DVD NTSC mode de sortie 1080p60 :

Color bars : 10/10
Jaggies 1 : 5/5
Jaggies 2 : 3/5
Flag : 10/10
Detail : 10/10
NR : 10/10
NR w/Motion : 10/10
Film Detail : 10/10
2:2 : 5/5
2:2:2:4 : 5/5
2:3:3:2 : 5/5
3:2:3:2:2 : 5/5
5:5 : 5/5
6:4 : 5/5
8:7 : 5/5
3:2 : 5/5
Mixed film+video text horizontal : 10/10
Mixed film+video text vertical : 10/10
Score total : 128

Ce score est exemplaire mais coutumier chez les processeurs vidéo récents.
Le test de jaggies 2 passe rarement la note maximale.
Cela veut dire que le NTSC bénéficie du meilleur désentrelacement possible.
Ceci associé à un scaling très performant on obtient une image de très bonne qualité.

DVD NTSC mode de sortie 1080p24 :

Color bars : 10/10
Jaggies 1 : 5/5
Jaggies 2 : 3/5
Flag : 10/10
Detail : 10/10
NR : 10/10
NR w/Motion : 10/10
Film Detail : 10/10
2:2 : 0/5
2:2:2:4 : 5/5
2:3:3:2 : 5/5
3:2:3:2:2 : 0/5
5:5 : 0/5
6:4 : 0/5
8:7 : 0/5
3:2 : 5/5
Mixed film+video text horizontal : 0/10
Mixed film+video text vertical : 0/10
Score total : 83

Si on exclut les cadences et tests impossibles à traiter dans ce mode on peut conclure sur une belle performance. Le test le plus important est le rendu du 3:2. Dans le cas présent la scénette était ultra fluide sans artéfacts. Le test est donc un succès.


HD 1080i60 mode de sortie 1080p60 (p24 non disponible) :

Test 1 NR : 25/25
Test 2 résolution vidéo: 20/20
Test 3 jaggies 1 : 20/20
Test 4 résolution mode film : 25/25
Test 5 mode film stadium : 10/10
Test 6 jaggies 2 : 20/20
Score total : 120

Ce score exemplaire est devenu une habitude lors des tests des processeurs récents.

Le BDP-103 signe une très belle prestation qui rejoint les scores du BDP-93.

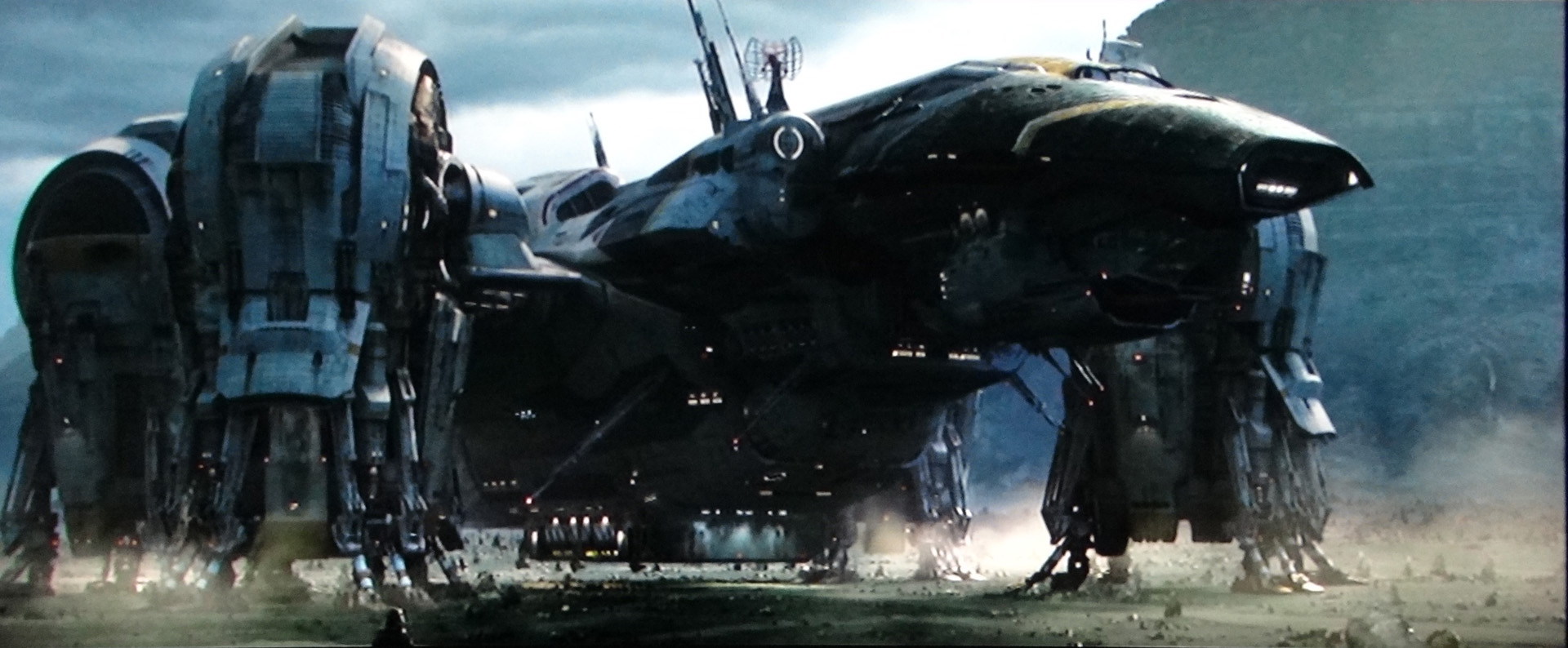

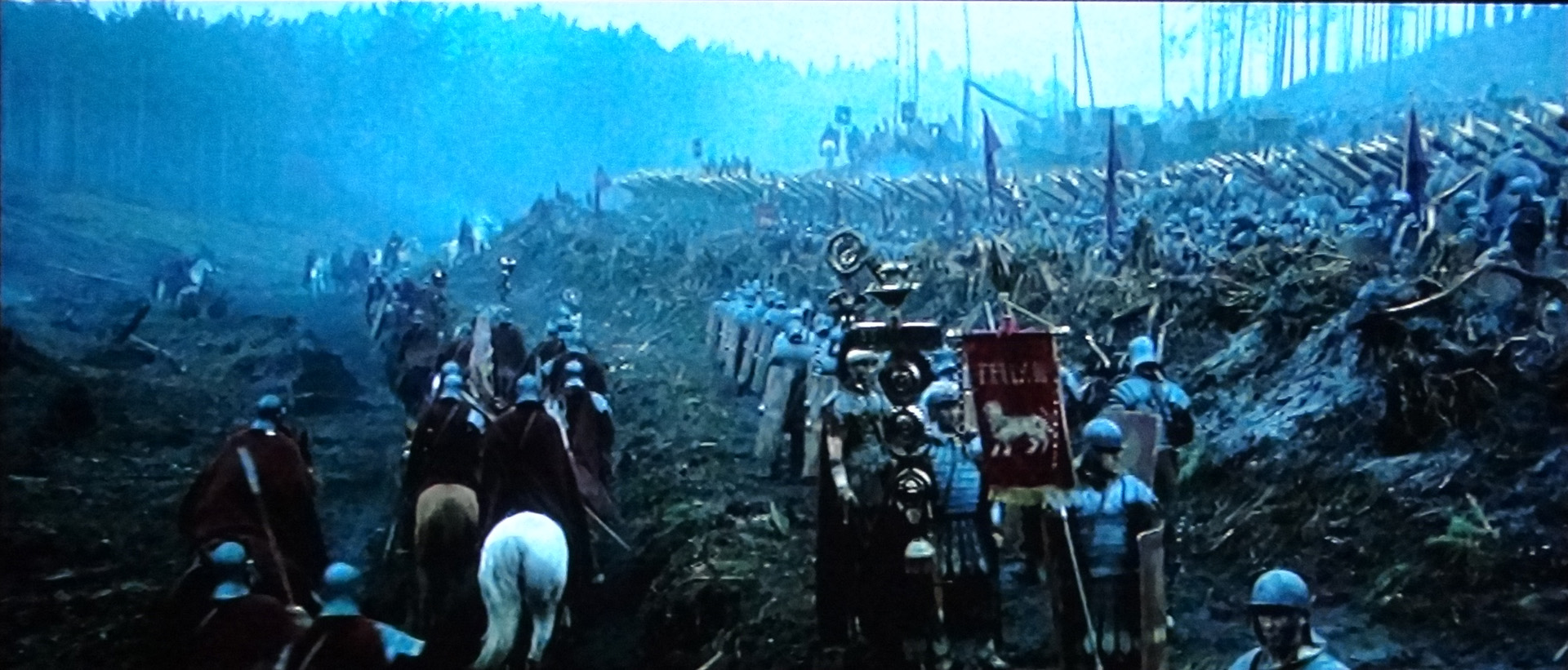

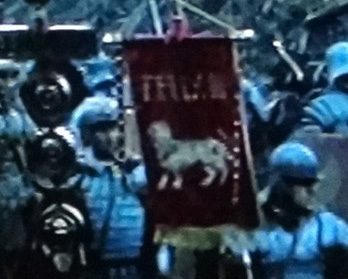

DVD PAL

Mais sur le PAL ça se gâte.
Pour tester le PAL nous avons passé des extraits de « Gladiator » et de « Prometheus ».
Bien que le rendu ne soit pas catastrophique nous avons noté des artéfacts lié à un désentrelacement erroné.
Le problème ne se manifeste pas sur toutes les scènes des films. « Prometheus » semble être assez épargné comme en témoigne les screen shots.
« Gladiator » est plus révélateur et nous notons de réguliers effets d’escalier sur les objets en mouvement et une perte de définition. Comme le problème n’est pas permanent et vise certains passages précis il est toujours possible de regarder le film.





Le bug « d’escalier » est indiqué par les flèches.

Les screen shots suivants exploitent les processings de la Qdeo et ne montrent pas le fameux bug. Les DVD PAL restent tout à fait regardable. Un film comme « Prometheus » a un rendu plus que correcte pour un DVD et ne choque absolument pas. Il est évident que la manifestation de ce bug dépend de la qualité d’édition du film et de la structure de l’image.

Une capture de « Gladiator » sur un plan propre.


« Prometheus » et son image presque parfaite en DVD











Les mêmes DVD PAL sur le BDP-93 ne montrent pas ce problème et ont un rendu exemplaire.
Si le BDP-103 est utilisé en mode « source direct » donc sans aucun processing Qdeo l’image qui en ressort est exempte de défauts. Dans ce mode le rendu sera tributaire des électroniques en aval. Nous avons testé en complément en liaison directe sur le Sony VPL-VW95ES et aussi par l’intermédiaire du RadianceXE. Dans les deux cas le rendu est excellent.
Le mode « source direct » est une solution palliative temporaire que l’on peut envisager.

Voici une autre limitation au lecteur, souhaitons un correctif firmware sous peu.


Dématriçage et exactitude de la restitution des modes de couleur.

Les Oppo ont la réputation de respecter le décodage des couleurs.
Nous avons donc pris l’initiative de le vérifier.
Afin de procéder aux tests nous nous sommes muni d’un générateur de mire professionnel Accupel DVG5000, du logiciel Chromapure Pro et d’une sonde professionnelle OTC1000.
Un disque de mire indexé sur les mires de Chromapure comme source pour le lecteur Oppo.
Nous avons retenu les mesures du DVG5000 comme base et noté les écarts obtenus par le BDP-103 avec et sans le processeur Qdeo.




Nous notons que les écarts ne sont pas identiques si la Qdeo est activée, pourtant tous ses processings sont en position neutre (0 ou position médiane par défaut). Le processeur Mediatek et la Qdeo ne sont donc pas parfaitement neutre et ajoutent une légère erreur de décodage des couleurs.
Ceci étant, les écarts sont vraiment minimes et de l’ordre du négligeable.
L’écart le plus grand est de -3%, il s’agit d’une erreur infime.
Nous tablons sur du presque parfait, difficilement mesurable et absolument imperceptible.


Compatibilité des entrées HDMI.

Le BDP-103 est le premier lecteur de salon équipé d’entrées HDMI.
Cette particularité pouvant être très utile il est impératif de vérifier si elle fonctionne bien.

Pour ce test nous avons relié le BDP-103 à un BDP-93 et modulé les résolutions et profiles de couleur admis dans l’entrée HDMI arrière du lecteur.
L’acquisition du signal se fait de manière instantanée, ce qui est bon signe.
Malheureusement tout ne passe pas correctement.

Voici le tableau de compatibilité obtenu.


1/ Bug de dématriçage avec image bleue
2/ Bug de décalage Y/C
Processing : test de disponibilité de la Qdeo

Les mauvaises nouvelles.
Le NTSC et le PAL natif ne passent pas correctement.
Dans ces deux cas nous avons un gros décalage vertical et horizontal du bleu.
L’image perd donc en lisibilité et netteté. L’artéfact donne une image baveuse qui rappel le rendu des VHS et des mauvais laser disc.
En mode proche du natif, c’est dire en matriçage 4:2:2 on a en plus une erreur de décodage et on obtient une image à dominante bleue.
Le 480i et le 576i sont donc totalement inexploitables.
Le problème se manifeste aussi sur l’entrée HDMI en façade.

Voici ce que donne la combinaison des deux bugs.


Pour bien comprendre le bug de décalage Y/C voici une série de screen shots.

Image correcte


Image incorrecte, le bug est indiqué par les fléches.




Rendu sur une image film




Les bonnes nouvelles.
Tous les autres modes passent sans problèmes et le processing Qdeo est opérationnel dans tous les cas.

Les entrées HDMI ne sont donc pas exploitables en mode SD natif.
Il s’agit d’un autre gros bug qui demandera un correctif firmware.
Cependant il faut pondérer cette petite déception.
Rare sont les appareils externes capables de sortir automatiquement le natif d’un signal vidéo. En général il faut accéder au menu des sorties vidéo et sélectionner à la main le bon mode. Cette manipulation étant fastidieuse on préfère laisser un mode vidéo polyvalent soit 1080i ou 1080p. Qu’il s’agisse d’une box TV ou d’un boîtier multimédia la situation est la même. Il est peu probable qu’un utilisateur soit pénalisé par ce bug, mais suivant les cas ce bug peut être très limitant.



Mise à jour depuis le firmware de décembre 2012


Oppo a forgé sa réputation sur la qualité de ses produits mais aussi sur leur capacité à les corriger et les améliorer.
Le bug du PAL n’étant pas passé inaperçu Oppo avait annoncé un correctif.
Depuis décembre 2012 c’est chose faite.

Le problème du désentrelacement a enfin disparu et maintenant nous sommes à un niveau irréprochable de traitement de notre bon vieux PAL.

Les jaggies ou effet d'escalier ne sont plus là, le processing est dorénavant exacte :


Cliquez les images pour les agrandir

Avant nous avions ça :


Cliquez les images pour les agrandir

En complément Oppo s’est aussi penché sur les problèmes de compatibilité des entrées HDMI.
Les choses vont mieux mais malheureusement le bug de dématricage des formats SD natif 480i et 576i persiste.


Voici donc le nouveau tableau de compatibilité des entrées HDMI du BDP-103 :


1/ Bug de dématriçage avec image bleue
2/ Bug de décalage Y/C
Processing : test de disponibilité de la Qdeo

[alex_t]

Filtres Vidéo Tests et Optimisations.


Cette partie du test donnera lieux à compte rendu des tests vidéo subjectifs fait sur Bluray, une explication détaillée des filtres vidéo et un comparatif avec et sans filtres.


Impressions générales :

Tout d’abord les premières impressions d’image du BDP-103.
Par rapport au BDP-93 on constate immédiatement un fait très important. Le bruit numérique résiduel présent et néfaste sur le BDP-93 a totalement disparu sur le BDP-103. Là où on pouvait avoir une image quelque peu granuleuse on obtient une image propre avec une parfaite restitution des textures.
Il est donc tout à fait possible de regarder un film avec du grain comme « Black Hawk Down » et voir le grain du film sans ajout de bruit numérique ni fourmillement. Sur la base de ce postulat on peut aussi supposer plus de justesse et d’efficacité des différents filtres de post traitement offerts par la Qdeo et c’est le cas.
Reprenons les observations techniques du début de ce test. Nous avions remarqué qu’Oppo a retravaillé le schéma de la PCB de la carte principale et que la régulation d’alimentation y était plus complexe. En rapprochement avec les Oppo tweakés qui visent justement à travailler les différentes alimentations je pense que nous avons un bon élément de réponse. Le hardware du BDP-103 est mieux pensé avec une meilleure mise en œuvre.
Petit parallèle avec la prestation audio numérique qui là encore se démarque du BDP-93. On ressent un gain de dynamique et de clarté, ça marche mieux. Oppo a bien tenu compte des observations des utilisateurs du BDP-93 pour corriger le tire sur cette nouvelle série de lecteurs.
Côté fluidité et stabilité rien à dire.
Le VPL-VW95ES est réputé pour être fluide, dans le cadre du test le MotionFlow est bien entendu désactivé. Nous avons vérifié si la Qdeo a une influence sur la fluidité du 1080p24 comme c’était le cas sur le BDP-93 qui était légèrement pénalisé par une petite perte de fluidité. Dans le cas du BDP-103 que la Qdeo soit active ou désactivée (mode « Source Direct ») impossible de noter une différence. Que le test soit fait sur des travellings simple ou complexe, rapide ou lent le résultat reste parfait et inaltéré.
Très belle prestation sur ce nouvel Oppo.
Autre observation évidente, le niveau vidéo en sortie de lecteur est très élevé, plus que sur le BDP-93. Cela veut dire que l’image pourra montrer un excédent de luminosité en réglage de base. Est-ce un défaut ? Non bien au contraire. Dans ce cas on va immédiatement chercher les détails dans les zones noires de l’image. La luminosité est un paramètre qui peut dénaturer l’image et réduire le relief si il est utilisé en positif. En négatif c’est l’inverse, on génère une accentuation de la perception du contraste en renforçant les noires. Comme le niveau vidéo de l’Oppo est élevé on peut baisser ce paramètre sans perdre en détail dans les noires. Dans le cas du BDP-103 je préconise un réglage de luminosité sur -2 ou -3.


Les filtres et leur mode de fonctionnement :

Le BDP-103 propose 4 filtres de post processing permettant d’améliorer l’image disponible sur la sortie HDMI 1.

- Un filtre de renforcement des couleurs.
- Un filtres d’accentuation du contraste.
- Un filtre réducteur de bruit complexe.
- Un filtre d’accentuation des détails complexe.

Il est impératif de comprendre leur mode de fonctionnement afin de sélectionner la bonne position sur le curseur du filtre.

Le filtre de renforcement des couleurs :
Ce filtre permet d’accentuer le niveau vidéo en jouant sur certaines couleurs du spectre sans trop créer d’aberrations chromatiques. Il faut bien doser ce filtre qui donne des images plus vives mais qui à haut niveau peut être néfaste.
A partir de 2 le filtre commence à dénaturer le rendu des couleurs et donne un aspect fluo aux couleurs déjà très saturées.












Le filtre d’accentuation de contraste :
Ce filtre est assez intéressant. Il permet d’améliorer les détails dans les zones sombres sans réduire l’impression de contraste. Attention cependant aux risques perturbations colorimétriques à haut niveau de réglage.











Le filtre réducteur de bruit :
Il s’agit d’un filtre complexe qui fait appel à différents processing suivant la position du curseur. Son action n’est pas une logique linéaire, chaque position correspond à une combinaison et un dosage de filtres.

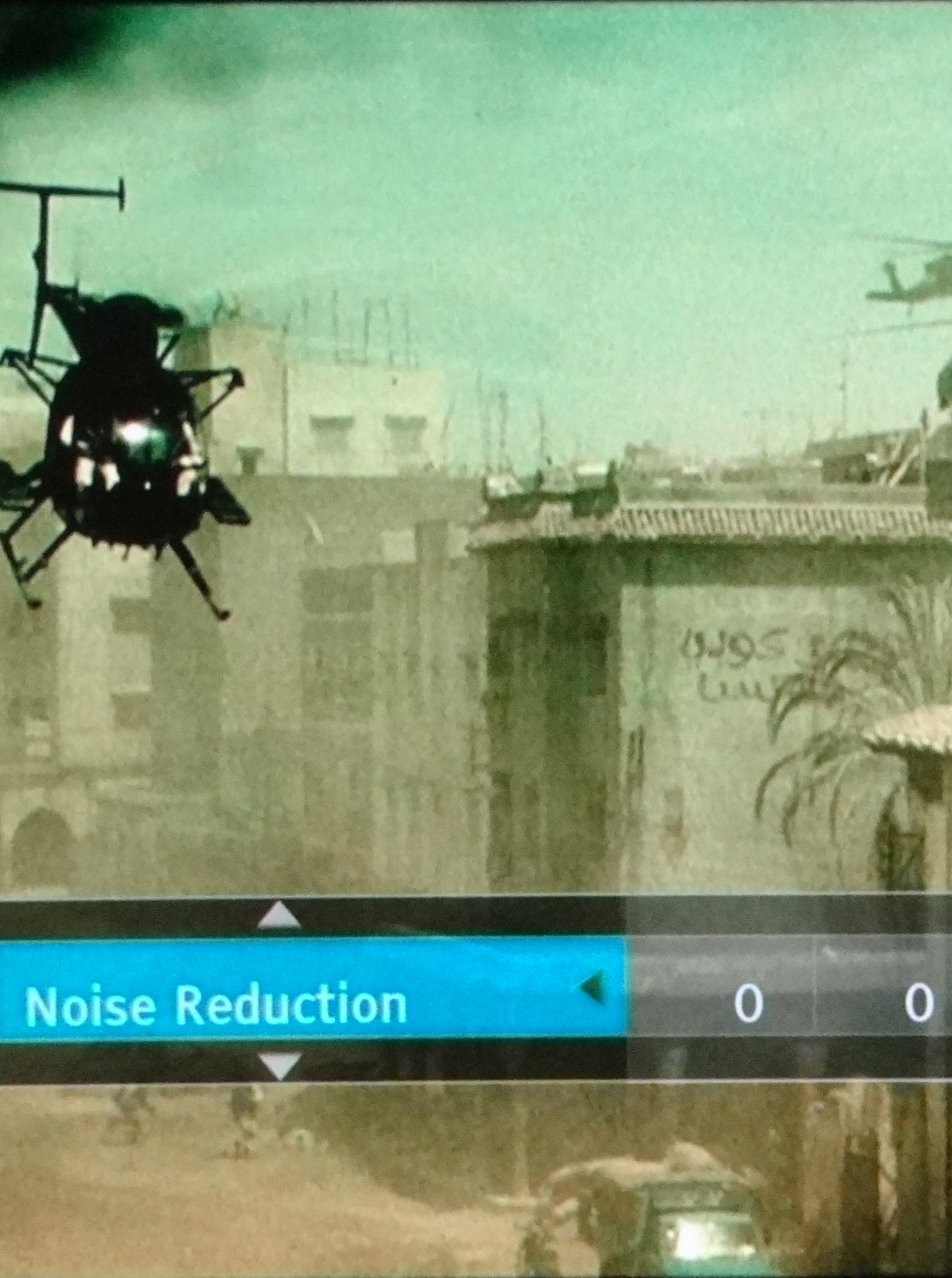

Gros plan sur la partie de l’image que l’on va analysée


+1 Le filtre joue sur deux filtres de réduction de compression CAR (Compression Artifacts Reduction). Le bruit moustique plus connu sous le nom de MNR pour Mosquito Noise Reduction et un filtre anti-bloc Block Noise, artéfact lié à la compression MPEG.


+2 Le va jouer sur des artéfact de type bruit vidéo VNR (Video Noise Reduction). Il traite aussi le grain. L’algorithme utilise une détection automatique qui permet de déterminer l’intensité nécessaire sur le filtre.


+3 Filtre CAR + VNR


+4 Filtre CAR avec MNR agressif + VNR


+5 Filtre CAR agressif


+6 Filtre CAR agressif + VNR

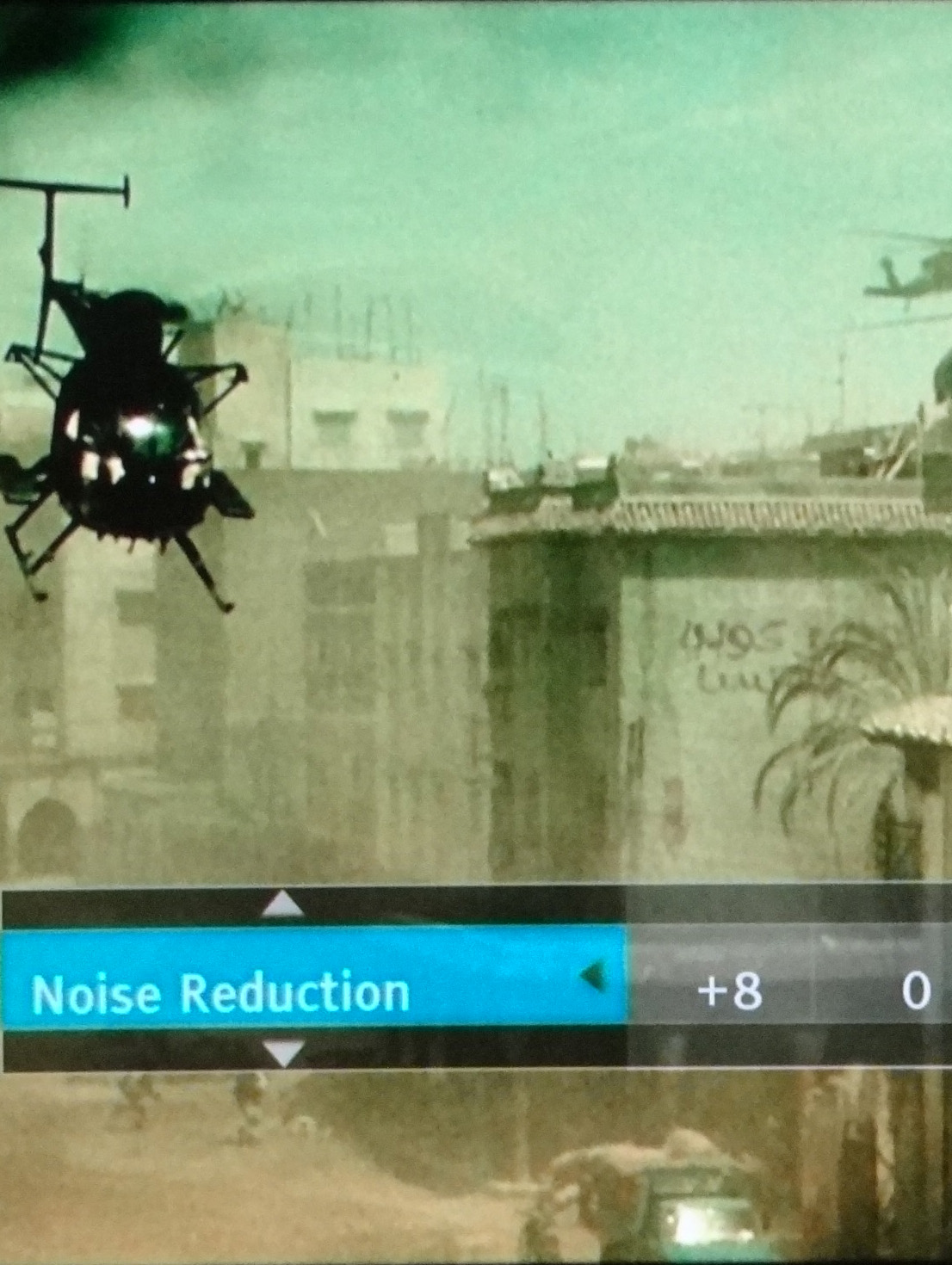

+7 Filtre CAR au maximum


+8 Filtre CAR au maximum + VNR


Il faut observer en gros plan l’immeuble à droite avec l’inscription et le palmier. On s’aperçoit que le traitement du filtre n’est pas linéaire et que le lissage de la texture dépend réellement du palier sélectionné.

Nota : La sortie HDMI 2 dispose d’un filtre de réduction de bruit de 0 à +3 combinant MNR, bruit aléatoire et anti-bloc MPEG.

Le filtre D’accentuation des détails :
Un filtre complexe qui combine plusieurs types de post processing.

En utilisation négative le filtre va réduire les détails des textures. Cette utilisation peut convenir dans le cas d’image trop dure présentant des artéfacts importants. La contre partie est un rendu doux avec une perte de détails et de piqué.
































En position zero le filtre est désactivé.


+1 : Le lecteur va appliquer une accentuation des détails à un niveau modéré.


+2 : L’accentuation des détails passe à un niveau haut.


+3 à +16 En plus de l’accentuation de détail maximum le lecteur va améliorer les transitions de luminance (LTI) et de chrominance (CTI). Oppo déconseille d’utiliser le niveau +3 et supérieur.





























Voici ce que peut donner le filtre sur une image moins nette d’origine.


Nota : La sortie HDMI 2 dispose d’un filtre de sharpness ordinaire et peu performant avec des paliers allant de 0 à +2.


Mise en œuvre et optimisations :

Nous avons donc pris note des particularités des filtres et de rendu en mode neutre du lecteur afin de déterminer un réglage polyvalent qui vise à optimiser l’image délivrée.

Nous avons retenu les réglages suivants :

Brightness : -2
Contrast : +1
Hue : 0
Saturation : 0
Sharpness : +2
Noise Reduction : 0
Color Enhancement : +1
Contrast Enhancement : +2

Une image sans réglages.



La même image après réglages.



La combinaison des filtres permet d’accentuer la dynamique perçue, le rendu du contraste, les détails et le piqué perçu.

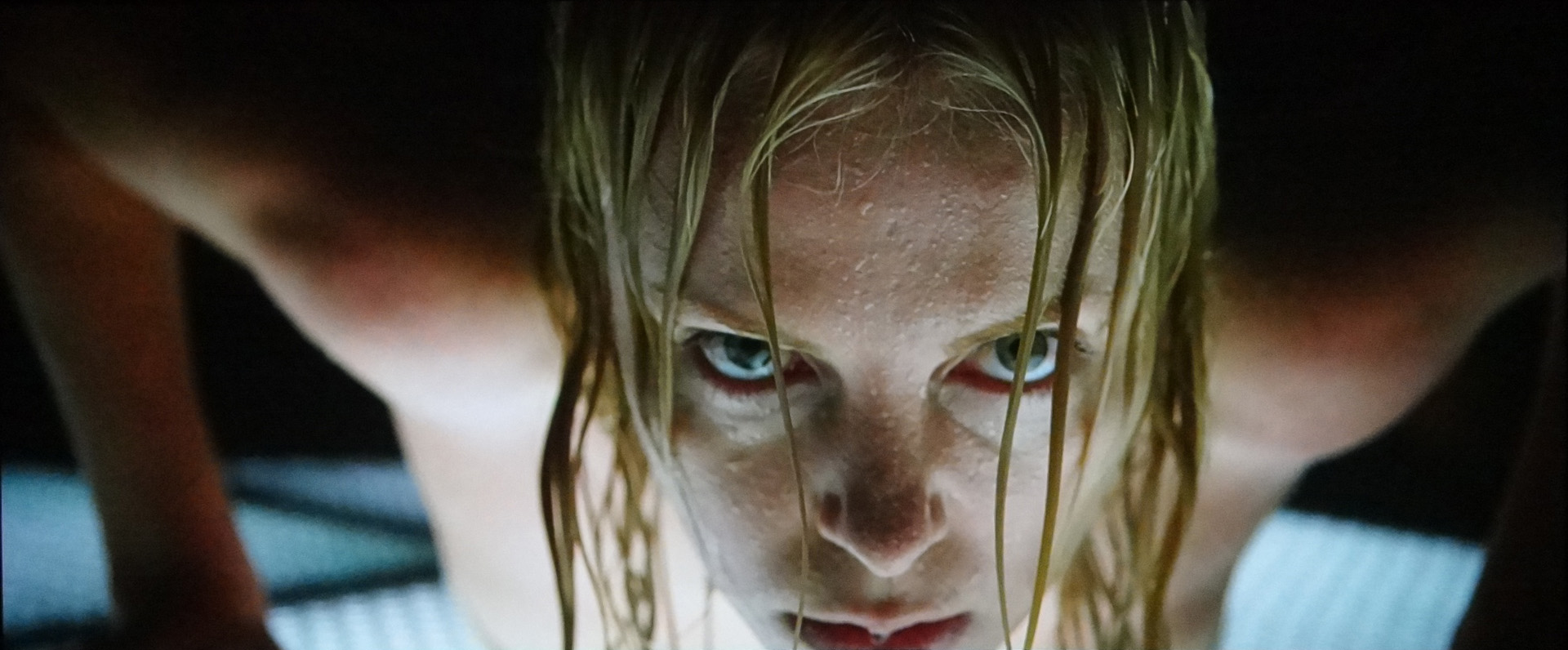

Voici une succession de screen shots avant et après post processing.








Ces shots montrent que le processing va accentuer énormément les textures et pousser les contrastes. Ces exemples tablent sur une image déjà riche et qui a un aspect peu naturel.



Ici le naturel de la texture n’est pas altéré. L’action des filtres est très subtile, on gagne un peu en relief et les couleurs restent naturelles.



Encore un exemple intéressant. Le premier plan se veut détaillé. Le processing arrive à accentuer la richesse des textures et le netteté des contours. L’arrière plan reste défocalisé et conserve son flou.



Ici l’image est globalement floue. Le processing n’intervient que dans certaines zones très précises de l’image. Il faut observer le rendu des vitres pour s’en rendre compte.

Un dernier test à partir des réglages.

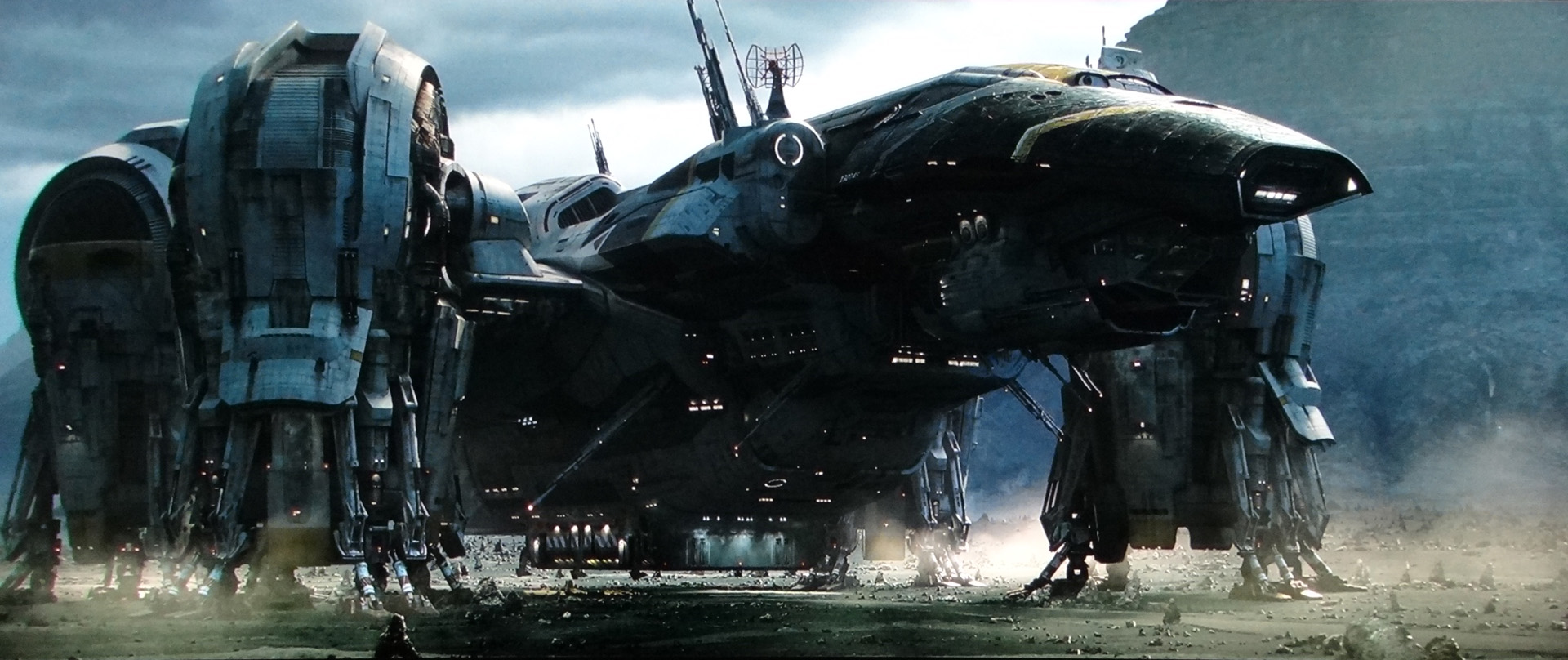

Une image Bluray


Son homologue DVD PAL


Bien que la différence entre les deux types de disque soit évidente on constate que l’on peut assez bien s’en sortir sur du DVD.

[alex_t]

Tests audio analogique et comparatif avec d’autres lecteurs.


Afin de bien situer les performances audio du BDP-103 nous avons effectué plusieurs tests.
Nous avons utilisé du SACD, CD et du Flac.
Nous avons comparé le lecteur avec un BDP-93 NXE Nuforce et avec un BDP83SE lourdement modifié et très expérimental que l’on nommera Référence. Ce comparatif donnera lieux à une notation par rapport à une échelle de valeur dont la base la plus haute sera donnée par le Référence au vu de ses prestations.

Nous avons passer différent types de musique afin de bien cibler les forces et faiblesse du BDP-103. La première impression est assez bonne avec un bilan plutôt positif à très bon suivant le type de disque utilisé.
Le comparatif avec les autres machines donne un bilan un peu plus pondéré.

Dans l’ensemble le BDP-103 se débrouille pas mal.
On note une amélioration globale par rapport au BDP-93.
D’un point de vu ressenti subjectif on va s’approcher un peu plus du BDP-95 sans pour autant l’égaler.

Commençons par les forces du lecteur.
Sur du SACD on obtient un rendu clair, dynamique et très musical. Le spectre est bien rendu et montre un équilibre fort appréciable. Sur ce genre de disque le BDP-103 est indéniablement meilleur que le BDP-93.
Cependant le BDP-93 NXE arrive à placer la barre un peu plus haut, mais les différences sont tellement infimes qu’il est difficile de les départager.
Le Référence pousse encore plus loin la qualité d’écoute avec une image incroyable de réalisme et une dynamique encore plus élevée. La musicalité du lecteur demeure son point fort.
Cela démontre que malgré un gros travail fait sur le BDP-93 NXE on peut faire beaucoup mieux avec un lecteur dédié et optimisé.

Sur du Flac haut définition le BDP-103 brille encore de performance et offre une prestation similaire aux SACD, c'est-à-dire irréprochable.

Sur les écoutes de CD on tombe sur un os.
En écoute libre le rendu semble séduisant de prime abord mais une analyse comparative et plus approfondie fait apparaître de gros défauts.
Le rendu est neutre, trop neutre en définitive. Les timbres et la dynamique semblent comme étouffé. Comparé au BDP-93 NXE on se rend de suite compte des faiblesses du BDP-103. Sur du CD il ne sait pas tirer l’épingle de son jeu et reste au niveau d’un lecteur lambda sans très grand intérêt. Alors que les deux autres lecteurs semblent enlever un voile par-dessus la musique.
Le Référence explose encore le score.

Le bilan n’est pas totalement positif mais pas catastrophique.
Le BDP-103 arrive à faire mieux que son petit frère BDP-93. Compte tenu de la différence de prix avec un Nuforce NXE on ne pas trop blâmer ni le BDP-103 ni le BDP-93 d’être en dessous.
Le BDP-103 s’affirme comme un très bon lecteur sur les enregistrements haute définition ce qui laisse tout de même pas mal de perspectives.
Il pourra servir de lecteur d’appoint pour les CD, mais si on cherche un lecteur polyvalent aussi pour les CD le BDP-103 n’est pas encore la machine miracle bonne à tout faire.

Tableau récapitulatif des notes subjectives :



Une petite expérience, peut on utiliser le BDP-103 comme simple DAC ?
Et oui c’est tout à fait possible par les entrées HDMI, d’ailleurs l’entrée en façade compatible MHL est faite pour sur les appareils mobiles aussi compatible. Possibilité assez logique du fait que le BDP-103 est prévu pour recevoir des retours ARC et qu’il est capable de tout décoder (ou presque) sur ses entrées HDMI.

Nous avons relié un BDP-93 à l’entrée HDMI arrière du BDP-103.
Le rendu audio est excellent et recoupe les observations précédentes.
Ceci ouvre quelques perspectives intéressantes notamment si on utilise un NMT pour streamer les différents fichiers multimédia stockés sur le réseau domestique. Ainsi on peut s’affranchir des limitations réseaux du BDP-103 et profité de la section audio qui sera toujours plus performante que celle disponible sur un NMT ou une box TV.

[alex_t]

Conclusion.


Tout n’est pas parfait et on a l’impression d’un lancement prématuré.
Cependant il ne faut pas perdre de vu les objectifs marketings à respecter et la date de lancement du BDP-103 s’inscrit dans une certaine logique aussi partagée par de très grands constructeurs.
De plus seule l’Europe est très impactée par les défauts majeurs du lecteur, le marché principal d’Oppo demeure les USA qui eux n’en souffriront pas trop.
Nous savons que les ingénieurs d’Oppo travaillent déjà sur des solutions. Oppo est une marque dynamique qui a toujours persévéré dans le but de résoudre les bugs de ses produits et d’ajouter de nouvelles fonctions afin de satisfaire sa clientèle.
On ne prendra pas trop de risques en pariant sur des correctifs à venir.

Ne nous focalisons pas sur des défauts qui plus est seront pour la plus part temporaire.
Regardons le bon côté des choses. Le BDP-103 est une belle évolution du BDP-93. Son ergonomie améliorée, sa nouvelle télécommande et sa rapidité d’exécution en font le lecteur le plus confortable du marché. Les performances de lecture sur les Bluray sont exemplaires, Oppo a corrigé les défauts du BDP-93 pour nous offrir une image superbe, propre, piquée et incroyablement stable.
Les filtres demandent toujours d’être bien compris, mais bien utilisés ils permettent d’optimiser et de personnaliser l’image avec une grande précision. L’absence de bruit numérique permet d’aller plus loin pour délivrer une image bien supérieure à celle du BDP-93.
La qualité de l’audio numérique est aussi au rendez vous.

Le nouvel Oppo est issu d’un bon cru qui demande un peu de maturation. A terme le lecteur sera très probablement une nouvelle référence dans la matière.

Un immense merci à Christophe Cherel de HD Land pour le prêt du BDP-103 sans qui ce test n’aurait pas été possible. Merci pour sa patience car le lecteur est resté longtemps entre nos mains.

[jacko]

Mise à jour depuis le firmware de décembre 2012


Oppo a forgé sa réputation sur la qualité de ses produits mais aussi sur leur capacité à les corriger et les améliorer.
Le bug du PAL n’étant pas passé inaperçu Oppo avait annoncé un correctif.
Depuis décembre 2012 c’est chose faite.

Le problème du désentrelacement a enfin disparu et maintenant nous sommes à un niveau irréprochable de traitement de notre bon vieux PAL.

Les jaggies ou effet d'escalier ne sont plus là, le processing est dorénavant exacte :


Cliquez les images pour les agrandir

Avant nous avions ça :


Cliquez les images pour les agrandir

En complément Oppo s’est aussi penché sur les problèmes de compatibilité des entrées HDMI.
Les choses vont mieux mais malheureusement le bug de dématricage des formats SD natif 480i et 576i persiste.


Voici donc le nouveau tableau de compatibilité des entrées HDMI du BDP-103 :


1/ Bug de dématriçage avec image bleue
2/ Bug de décalage Y/C
Processing : test de disponibilité de la Qdeo
