Episode 59
Ecran version 2
Bonjour à tous,
Il me tarde de vous présenter la conception de mon nouvel écran, écran qui a suscité beaucoup de réflexions concernant le fait de conserver ou non cette courbe issue de mon premier écran habillé des Lycra blanc sur gris.
Après avoir choisi la toile qui m'a définitivement convaincue et ayant fais des essais sur une toile perforée qui m'avait été offerte l'année dernière par
THX68, j'arrive à la conclusion de l'abandon de cette idée de l'écran courbe, la raison est simple puisque cette toile comme la
4K référence est trop raide pour qu'elle épouse parfaitement la forme de la courbe, suite essai avec la perforée celle ci présente un bombé en son milieu . . .
(Rom62 sera le successeur de cet écran + toile perforée pour ces essais)Mon choix comme vous le savez tous s'est arrêté sur la Microperforée Screenline, la raison de ce choix ?
Je préfère son rendu
Un gain de 1 contre 0,9 sur la
4K référence qui pour cette dernière nécessite un white backing pour en arriver là, gain non négligeable face à mon JVC X500 placé à 4,70m de la toile.
La microperforation est totalement invisible à 3 m de la toile, étant assis à 3,30 m c'est tout bonheur . . .
(constatation faite chez Stephblues57 lors de notre visite)RAPPEL :C'est un écran hybride avec les coins haut biseautés. Le 16/9 aura une base de 2,50 m contre 3 m pour le format 2.35.
Aujourd'hui je bascule mon écran vers l'avant et je dois le déplacer pour aller derrière.
CALCULS :16/9 - pour 2,50 m j'ai une hauteur de 1,41 m
2.35 - pour 3,00 m j'ai une hauteur de 1,28 m
soit
13 cm de différence sur la hauteur pour les 2 formats
Mon souhait, pouvoir relever l'écran et le maintenir en position horizontale avec une solution qui ne sera pas made in
FanVW mais made in
Redcarla
REFLEXIONS :Imaginez un écran avec coins haut biseautés, et des rampants passant à 3 cm de ces biseaux, il est en position verticale et je souhaite pouvoir le relever à l'horizontale.
Si je mets les charnières sur le haut de l'écran, les angles haut du format 2.35 vont arracher les cadres des rampants
Je me dois donc de monter ces charnières dans l'axe du haut du format 2.35
Ceci dit lors de la levée de l'écran les
13 cm de différence entre le haut du 16/9 et du 2.35 vont buter sur mes cadres de mon mur absorbant
D'où la nécessité de décaler l'écran au minimum de non pas
13 cm mais
14 cm histoire d'avoir de la marge
Ca tombe bien étant en toile
Microperforée et comme il est préconisé d'avoir
les HP à 15 cm mini, je vais pouvoir adapter cette solution . . .
Conception de l'écranInutile de vous faire un descriptif détaillé du montage de mon nouvel écran puisqu'il a été mainte fois expliqué sur le forum, en effet réalisé sur la base de règles à maçons sa conception reste simpliste toutefois je préconise fortement la découpe à la scie à onglet électrique
J'ai donc utilisé les matériaux suivant :- 2 règles à maçons de 3 m
- 2 règles à maçons de 1,50 m
- 2 règles à maçons de 2 m
- 10 plaques de charpentier de 60 x 160 mm
- 200 rivets de 4,8 x 16 mm
- Feutrine adhésive noire
- 2 manches à balai télescopique
- 2 croches balai
- 2 charnière de 25 x 90 mm
- 10 m de tasseaux bois de 19 x 13 mm
- Vis tête fraisée de 3 x 25 mm
- Agrafes de 8 mm
- Charnières de 40 x 200 mm
Les règles à maçons au nombre de 6Après découpes et rivetages des plaques de charpentiers voici l'écran en version non assemblé et réalisé dans mon garage, il sera assemblé à l'étage du Caribbean Space, on ne m'aura pas sur ce coup là

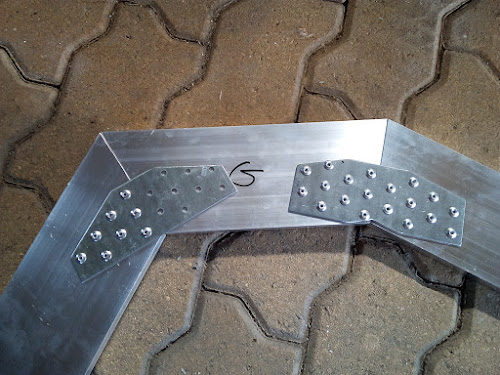

Présentation des découpes et rivetages, je précise que les équerres ne sont pas nécessaire dans les angles intérieur, d'ailleurs j'en suis allergique
Ici l'angle du biseaux droitDirection la Salle de Jeux du Caribbean Space pour assemblage, avec mon billard c'est nickel pour bien bosser
Une vue de l'angle du biseau droit coté toilePose de la feutrine ici coté toile, attention de ne pas faire de plis et de ne pas superposer la feutrine au risque d'avoir des reliefs une fois la toile posée
La pose de la feutrine reste aisée mais il faut prendre son temps et bien la coller bord à bordEt pose de la feutrine de l'autre coté, je me refuse de montrer l'arrière de mon écran bâclé
Retour dans le garage cette fois ci pour préparer les pièces qui permettront de maintenir l'écran en position horizontale, ici les 2 croches balais que l'on trouve dans tous les magasins de bricolage, je ne les aient pas trouvés en noir
On enlève le caoutchouc, par contre les roulettes sont rivetées, j'aurai pu percé et remettre une vis mais comme j'ai des doigts de fées . . .Mise en peinture noire, pour cela j'ai utilisé de la peinture à maquette à base d'alcool et un fin pinceauPassons aux 2 manches à balais télescopique ici un modèle à 4,60€ pièce avec un télescopage de 1,10 m à 2 m, pareil, j'ai pas trouvé en noirEquipés d'une extrémité permettant son accrochage au mur, je les aient enlevé à l'aide d'un tournevis, il ne me seront d'aucune utilité pour la suite
Une fois enlevés voici ce qu'il reste, ça tombe bien c'est en plastique noirL'autre extrémité est équipée d'embouts plastique noir filetés, nickel pour ne pas abîmer mon parquetOn pose les 2 charnières coté support d'accrochage comme ceciEt surtout comme cela Afin de se servir de cette embout en plastique noir comme butéeOn retourne à l'étage du Caribbean Space, on pose de la feutrine sur les 2 manches à balai et sur la partie fixeL'extrémité coté solL'extrémité coté écranAvant d'installer les 2 manches à balai, je vous conseille de monter en périmétrie de l'écran les tasseaux boisAprès avoir recouvert de feutrine, percé et fraisé pour noyer la tête de vis voici le résultatUne photo pour vous montrer sa pose au bord de l'écranLe bas de l'écran réaliséJe me suis permis de mettre un morceau de feutrine pour cacher les trous des têtes de visOn termine par le haut de l'écranUne fois les tasseaux montés en totalité et sur la périmétrie, nous allons pouvoir maintenant installer les 2 manches à balais comme ceciAvec les 2 croches balais placés correctement et symétriquement à l'axe de l'écranUne vue de près pour un croche balaiEt une autre montrant l'ensembleEn position ouvert, le principe est de pouvoir ouvrir et fermer seul les 2 manches à balai, pour cela et avant de fixer les charnières, vous les présentez au dos et en bas de l'écran, vous vous placez au centre et vous regardez si d'une main vous pouvez ouvrir le manche balai de droite pendant que l'autre tient l'écran et vous faites de même avec le manche à balai coté gauche, puis vous fixées les charnières qui pour ma part ont été rivetés tout comme les croches balaisUne vue générale montrant l'ensemble manches et croches balais installés, les charnières doivent être fixées de manière qu'une fois le manche à balai ouvert, l'extrémité de celui ci serve de butée sur l'écran L'avantage d'avoir réalisé une salle HC avec des cadres tissus facilement démontable permet aisément d'intervenir ci et là et ce quelque soit les modifications à apporter. pour pouvoir installer les charnières de 40 x 200 mm j'ai enlevé les 4 cadres du hautComme vous pouvez le voir sur cette photo, l'écran installé mais dépourvu de la toile et en position relevé. L'axe de cette charnière se trouve à 14 cm du haut de mon écran rappelez vous à cause de mes coins biseautés. Et pour éviter un fléchissement de cette charnière de par le poids de l'écran j'ai ajouté un renfort à 45° que j'ai revêtu de feutrine.Sur la droite j'ai du installé un sabot de l'épaisseur du tasseau afin d'éviter que les têtes de vis ne touchent les tasseaux. En position relevéPassons au montage de la toile, on la déroule sur le sol propre et sur un drap, la toile Microperforée à un coté brillant et mat, le coté mat étant la face de projection, nous posons ici l'écran sur sa face brillante. Quand vous passez commande de cette toile il vous est possible de la commander sur mesure au centimètre près aussi bien sur la largeur que sur la hauteur, ayant une image de 3 m x 1,41 m et comme les règles à maçons font 17mm + 13 mm de tasseaux, j'ais pris 3,14 x 1,55 m, et après vérification elle fait exactement cette dimension
, cela me fait un débord périmétrique de 7 cmPour la fixation de la toile je préconise de faire un ourlet pour une meilleure tenue des agrafes comme ceci et de démarrer au centre d'un des plus grand cotéOn fait de même à l'opposé en étirant de 5 mm maxiMême chose sur l'extrémité mais pas au bord de l'écran, je dirai 10 à 15 cm avant, pour la fixation de ces extrémités, il faut tendre sur les 2 axes un peu la toile maxi de 5 mm pour ne pas faire de vagues ou de plisIci le coté gaucheUne vue d'ensemble montrant les 6 points de fixationVous pouvez dès à présent finir chaque coté, une agrafe tous les 2 cm est conseillée, pour contrôler l'alignement de votre tension servez vous des microperforations et du bord intérieur des règles à maçonsLes 4 cotés agrafésUne vue de près pour vous montrer l'intervalle des agrafesIl nous reste à faire les angles, pour cela munissez vous d'une bonne paire de ciseauxOn coupe le surplusOn agrafe et voici le résultat, désolé pour la qualité de la photo
Retournons dans la salle HC !
La toile Microperforée demande une distance mini entre l'HP et celle ci 15 cm, j'ai donc reculé les LCR de 5 cm dans leur niche ainsi que le SUB, avec l'épaisseur de l'écran j'aurai 24 cmUne fois l'écran monté, le voici en position relevé, manches à balais réglésUne vue des articulationsUn manche à balai en position ouvertIci pour vous montrer sa position en butée sur l'écranEt pour finir l'installation d'une poignée, afin d'éviter de toujours toucher l'écran au risque de le salir avec le tempsVoilà, mon écran étant terminé, je vais maintenant pouvoir reprendre la calibration avec le logiciel colorHCFR et surtout la finalisée.
Mais avant de vous faire un compte rendu de cette calibration en image concernant les résultats obtenus sur la toile perforée et microperforée, je peux vous dire que déjà avec la calibration faite sur la base de la perforée, le tout projeté avec ces mêmes réglages sur la microperforée, l'image est superbe
, très détaillée, lumineuse avec des noirs non bouchés et des couleurs propres, pas d'excès, juste ce qu'il faut . . .
Que du bonheur
