Transfo qui ronfle a cause d'un sèche cheveux.

» 02 Mai 2021 20:15

Voilà qui est mieux

je vais regarder chez TLHP si ils ont des passes câbles parce que là ça ne fait pas très propre.

» 02 Mai 2021 20:57

Thierry B a écrit: Bonjour
En principe une prise murale montée dans les normes
Neutre à gauche
Protection (appelée terre) en haut
Phase à droite
Donc brancher les prises du filtre correctement et modifier la prise murale si besoins

Oui,
ça me fait penser aux problèmes que certains rencontrent avec des blocs CPL.

Avant de renvoyer les blocs chez le vendeur, vérifier sur une même multiprise que la liaison de la porteuse est reconnue.
On trouve des installations avec neutre/phase "inversé".

Si on est pas trop "bricoleur", démonter la multiprise (

si c'est possible, y'en a plein qui sont montées collées (sans vis )) et inverser phase/neutre.
Sinon prise murale.

Les CPL doivent avoir le même branchement.

Avantage à l'Allemagne dans ce cas, la prise schuko est réversible (on retourne la prise simplement).
En France, faut démonter la murale (ou la multiprise).

» 02 Mai 2021 21:26

Focaliste a écrit:Et concernant le pont de diode il est préférable de partir sur le montage 4 ou 6 diodes?

Francky

Il n'y a pas tellement de préférence,

avec 4 diodes (enfin...2 par alternance secteur ).
ça donne 2*0.65V avant qu'elles ne conduisent ( 3*0.65V pour le montage 6 diodes).

Dépend de la composante continue présente sur le 230V.

Elles ne sont là que pour protéger les condos chimiques en série.
Elles vont conduire si la composante continue (de la tension) est importante.

Edit: En fait même si il y a déséquilibre en courant, donc en aval du transfo, elles peuvent conduire.
L'effet "condo de liaison" n'existe plus.

» 03 Mai 2021 19:33

ça me fait penser aux problèmes que certains rencontrent avec des blocs CPL.

ah ça je n'y avais pas pensé :bravo:

» 04 Mai 2021 17:50

Bon j'en ai commandé deux sans les borniers pour souder directement les câbles sur le PCB, comme ça je traiterai la phase et le neutre.

Par contre Tracerbox tu aurais la gentillesse de me donner la hauteur du montage? Je dois commander un boitier et y a le choix entre entre 40 et 80mm.

Francky :wink:

» 04 Mai 2021 21:26

ça ne rentrera pas dans le 40 prends le 80 :wink:

j'ai reçu mon stylo testeur et j'ai des prises à l'envers qu'il va falloir que je retourne.
mon ampli Marantz a une prise US secteur et je n'ai pas de sens d'indiqué. ça a une importance ?

» 05 Mai 2021 6:36

tracerbox a écrit:ça ne rentrera pas dans le 40 prends le 80
j'ai reçu mon stylo testeur et j'ai des prises à l'envers qu'il va falloir que je retourne.
mon ampli Marantz a une prise US secteur et je n'ai pas de sens d'indiqué. ça a une importance ?

Merci

Je pensais bien, après coup avec les entretoises...

Tu as aussi phase/neutre sur le marantz. Tu passes par un transfo 120/240?
Pourquoi ne pas faire une mise en phase des appareils entre eux?

Francky :wink:

» 05 Mai 2021 20:16

non c'est un Marantz pas si vieux que cela ! un PM64MK2 en 220V ! moderne

j'ai passé le testeur dans ma pièce que j'ai aménagé et sur les 8 prises j'en ai 4 ou la phase et le neutre sont inversé.
par chance, l'audio et le boitier CPL sont bien branchés.

mon multimètre doit avoir un coup dans l'aile car en testant la masse de l'ampli avec la terre l'appareil indique "0".

» 06 Mai 2021 17:34

tracerbox a écrit:non c'est un Marantz pas si vieux que cela ! un PM64MK2 en 220V ! moderne
j'ai passé le testeur dans ma pièce que j'ai aménagé et sur les 8 prises j'en ai 4 ou la phase et le neutre sont inversé.
par chance, l'audio et le boitier CPL sont bien branchés.
mon multimètre doit avoir un coup dans l'aile car en testant la masse de l'ampli avec la terre l'appareil indique "0".

Il vaut mieux qu'il indique 0 si tu n'es pas en double isolation, parceque si tu as une fuite un jour ca peut salement picoter en touchant la carcasse de l'ampli.

Francky :wink:

» 06 Mai 2021 20:46

comment est-ce que je pourrais vérifier la mesure de courant alternatif autrement qu'en branchant mon multimètre sur une prise de courant 220V chuipaschaud :friend:

» 06 Mai 2021 21:02

Pourquoi ? c'est fait pour

» 07 Mai 2021 18:58

tracerbox a écrit:comment est-ce que je pourrais vérifier la mesure de courant alternatif autrement qu'en branchant mon multimètre sur une prise de courant 220V chuipaschaud

Tu crains rien, pense juste bien à vérifier que ton multimètre est bien en alternatif pas comme moi la dernière fois qui ai voulu mesurer une tension résiduelle dans un interrupteur de prise radiocommandé et qui m'était machinalement mis en mesure de continuité.... :mdr:

BOOM multimètre HS :hehe:

Francky

» 07 Mai 2021 20:44

c'est bon, j'ai pris sur moi et dépassé mon appréhension :bravo:

235V à la prise secteur :idee:

» 20 Mai 2021 20:14

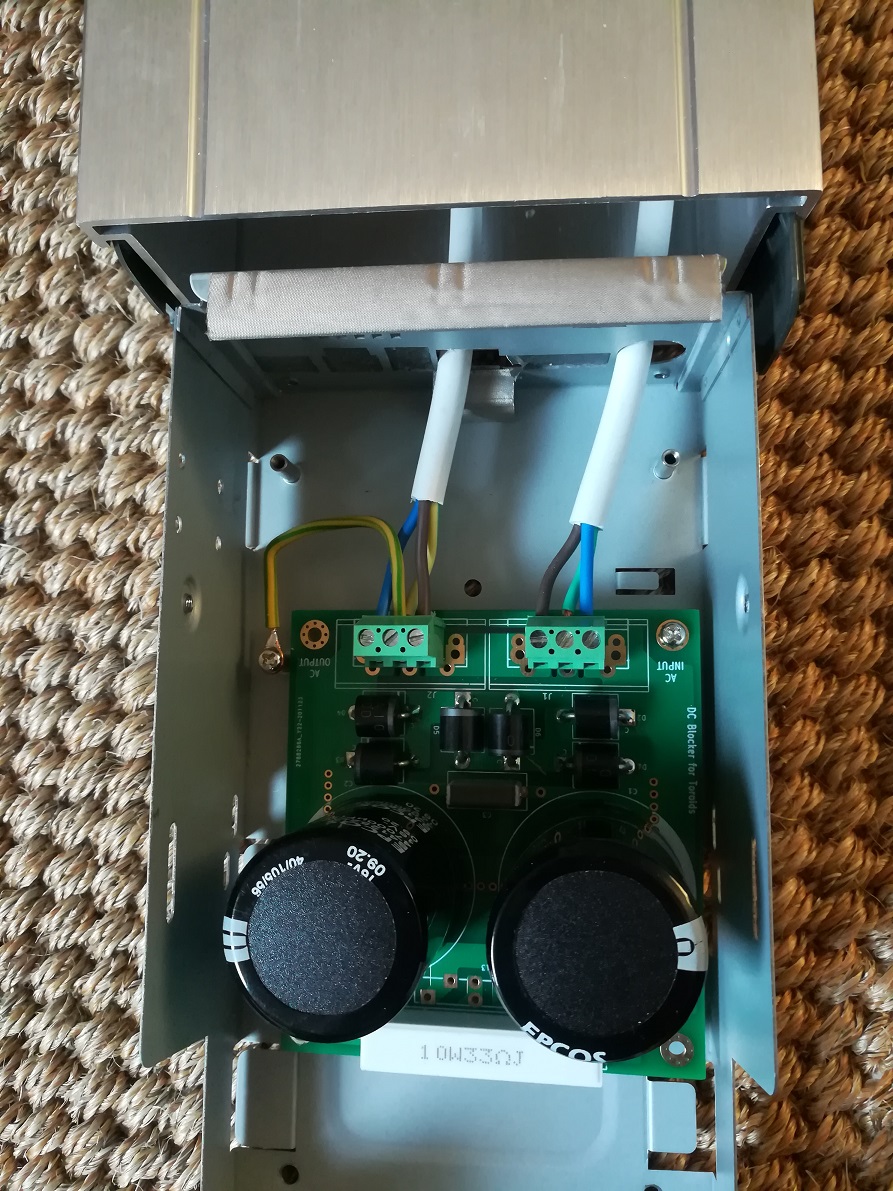

Ayé j'ai reçu mes cartes. Je lui avait demandé de ne pas souder de borniers je voulais souder mon câble pour limiter au max les contacts...

Et voilà le tout monté. J'ai traité la phase et le neutre comme ça je n'aurai pas à y revenir.

Oui le câble est un tuyau d'arrosage et oui c'est donner de la confiture aux cochons, c'est un YARBO SP-1100PW.

Ayé plus de ronflette, le chat ne ronronne plus :mdr:

Quel bonheur!
Je me laisse du temps quand même parceque ça dépendait aussi un peu des jours dans l'immeuble mais le gain est très nettement perceptible, bien au delà de mes espérances, merci beaucoup pour tous les renseignements :bravo:

Francky

» 21 Mai 2021 7:32

C'est super propre ! Bravo. Je m'en vais commander le 2em circuit pour traiter le neutre.
