Les enceintes dédiées à la reproduction du grave uniquement

CAISSON LEEDH 20.1

Message » 27 Jan 2021 19:22

Ah oui elle était top cette explication.

Du coup pour résumer dans ma petite tête, on a un truc qui ce dessine à peut prêt comme ça:
Pmax, Sd et Xmax
influents de façon plus ou moins liées sur
Compression, distorsion, SPL max, admissibles
Qui donnes au final le SPL à ne pas dépasser pour éviter d'atteindre ces problèmes

Deux exemples, le tiens qui montre pourquoi le HP le plus large est "meilleur", mais aussi l'exemple de JPL qui montre le contraire.
Tout dépends de tout ces critères.

Je me demande comment c'est difficile / risquer de tester ces phénomènes chez soi en mode DIY, je veux pas cramer mon HP.
De sweeps de 10db en 10db pour vérifier la disto relative entre les mesures, et l'état du SPL ?
Il doit pas falloir monter trop haut pour des petits HP, et mon micro va surement saturer trop vite pour constater la compression ?

Désolé pour le HS.
Sympa l'idée de chercher le caisson en petit format ! J'en aurais peut être besoin un jour.

La configuration dans mon profil


Pour réussir, il ne suffit pas de prévoir. Il faut aussi savoir improviser.
Avatar de l’utilisateur
HoberM
Membre HCFR
Membre HCFR

Messages: 1015
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Annonce

Message par Google » 27 Jan 2021 19:22



Publicite


Encart supprimé pour les membres HCFR

Message » 27 Jan 2021 19:22

le touriste a écrit:et mettre l'évent à l'extérieur c'est possible ?
comme une sorte de pot d'échappement :wink:

Ca marche très bien !
J'ai fait au moins une quinzaines de petites enceintes portatives (surtout en 2015) car je n'avais pas de petites enceintes portables pour voyager (mon job m'envoies en déplacement 2 nuits par semaines à l'hotel et comme j'aime bien le bon son, je voulais une petite enceinte légère, capable d'une F3 à 40Hz)

L'évent était taillé dans un ancien mat de planche à voile en carbone cassé, que je connectais à l'enceinte par l'extérieur, démonté, la petite enceinte en carbone + le tube d'accord ne prenais pas de place dans la valise, les voisins à l'hotel était content :ane:

La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 27 Jan 2021 19:46

HoberM a écrit:Du coup pour résumer dans ma petite tête, on a un truc qui ce dessine à peut prêt comme ça:
Pmax, Sd et Xmax
influents de façon plus ou moins liées sur
Compression, distorsion, SPL max, admissibles
Qui donnes au final le SPL à ne pas dépasser pour éviter d'atteindre ces problèmes

C'est ça, mais je pense qu'il faut vraiment partir, comme expliqué plus haut, du besoin, en fonction du room gain, pour à la fois, définir le HP et la caisse.

Après, si on a pas de probleme de volume, tu prends un 18n862 ou équivalent et les sujets liés au SPL et à la disto sont réglés.. :ane:

Maintenant, si on veut un petit caisson qui ne prends pas trop de place, ou si on part d'un HP déjà existant, les softs de simu fonctionnent bien je trouve, en regardant bien tout les critères et en pensant à bien dimensionner pour intégrer un facteur de crête élevée important et pouvoir étaler une EQ positive (+3dB = 2 fois plus de puissance d'ampli et de courant dans la bobine)

La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 27 Jan 2021 21:19

Tiens c'est marrant, c'est d'actualité, il reprends tout ça dans son test.
https://www.youtube.com/watch?v=Xc1_R2G9RF4


Absolument tout ce qu'on vient de dire :) :)
Plus l'explication du xmax ;)

La configuration dans mon profil


Pour réussir, il ne suffit pas de prévoir. Il faut aussi savoir improviser.
Avatar de l’utilisateur
HoberM
Membre HCFR
Membre HCFR

Messages: 1015
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 27 Jan 2021 21:21

Tiens des Skar, c'est ce que je viens de recevoir pour faire des essais avec un tout petit litrage, gros Qts... :D :D

La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:18

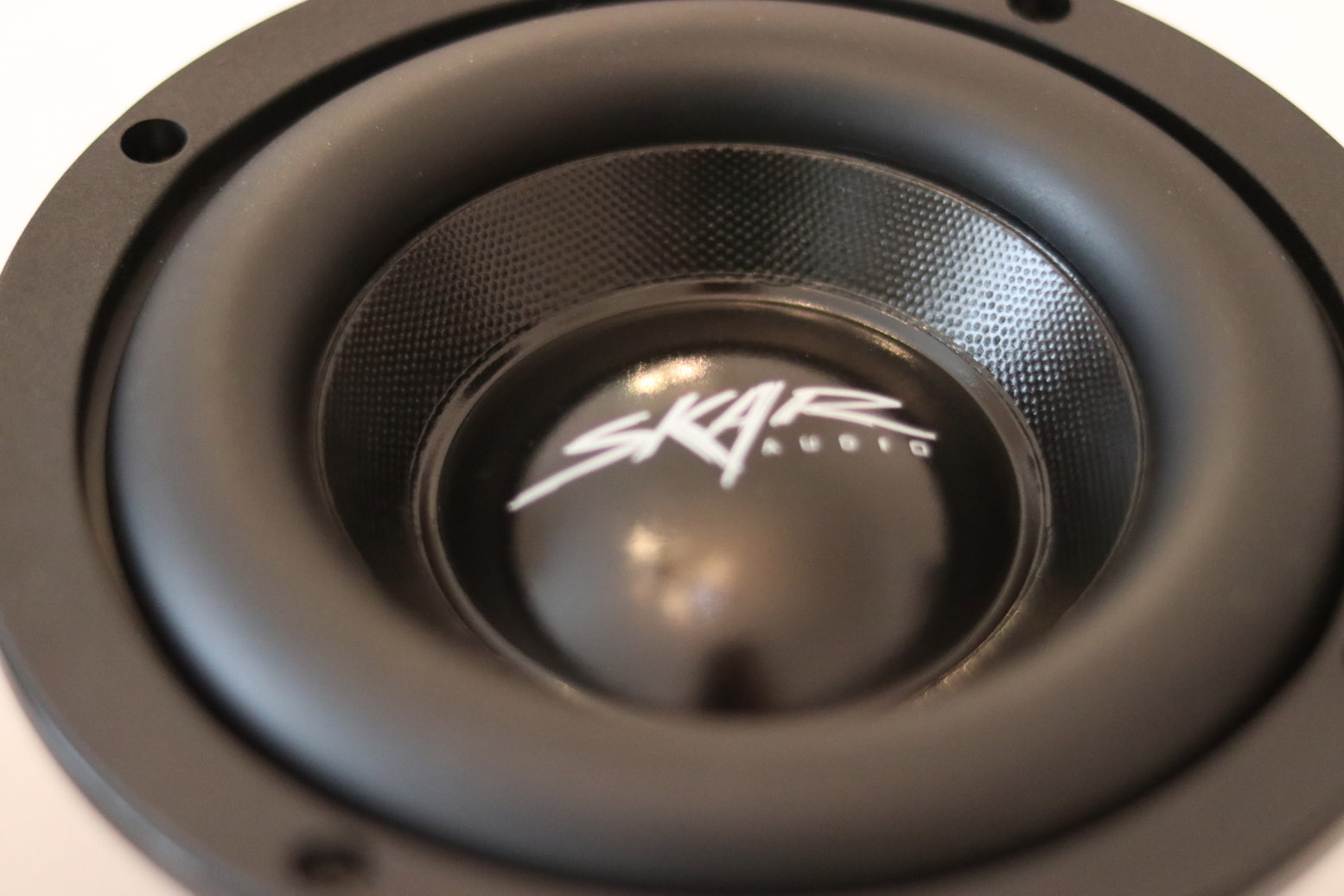

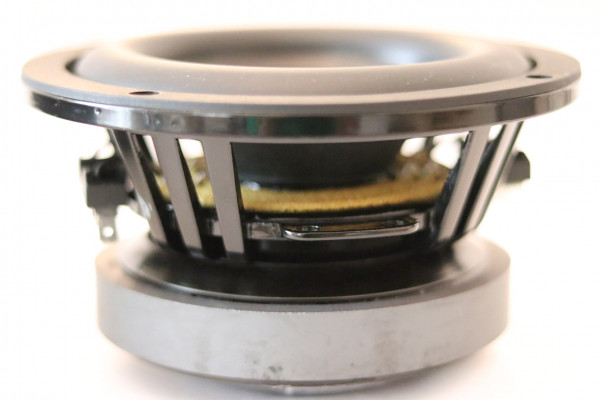

Le Skar que je vais tester est le EVL - 65 : https://www.skaraudio.com/products/evl-65-inch-car-subwoofer

La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:22


La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:23


La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:28

Ici la famille Kardashian avant la chirurgie esthétique en 4" :ane:

Le vHP-F , le vHE et son PR


La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:34

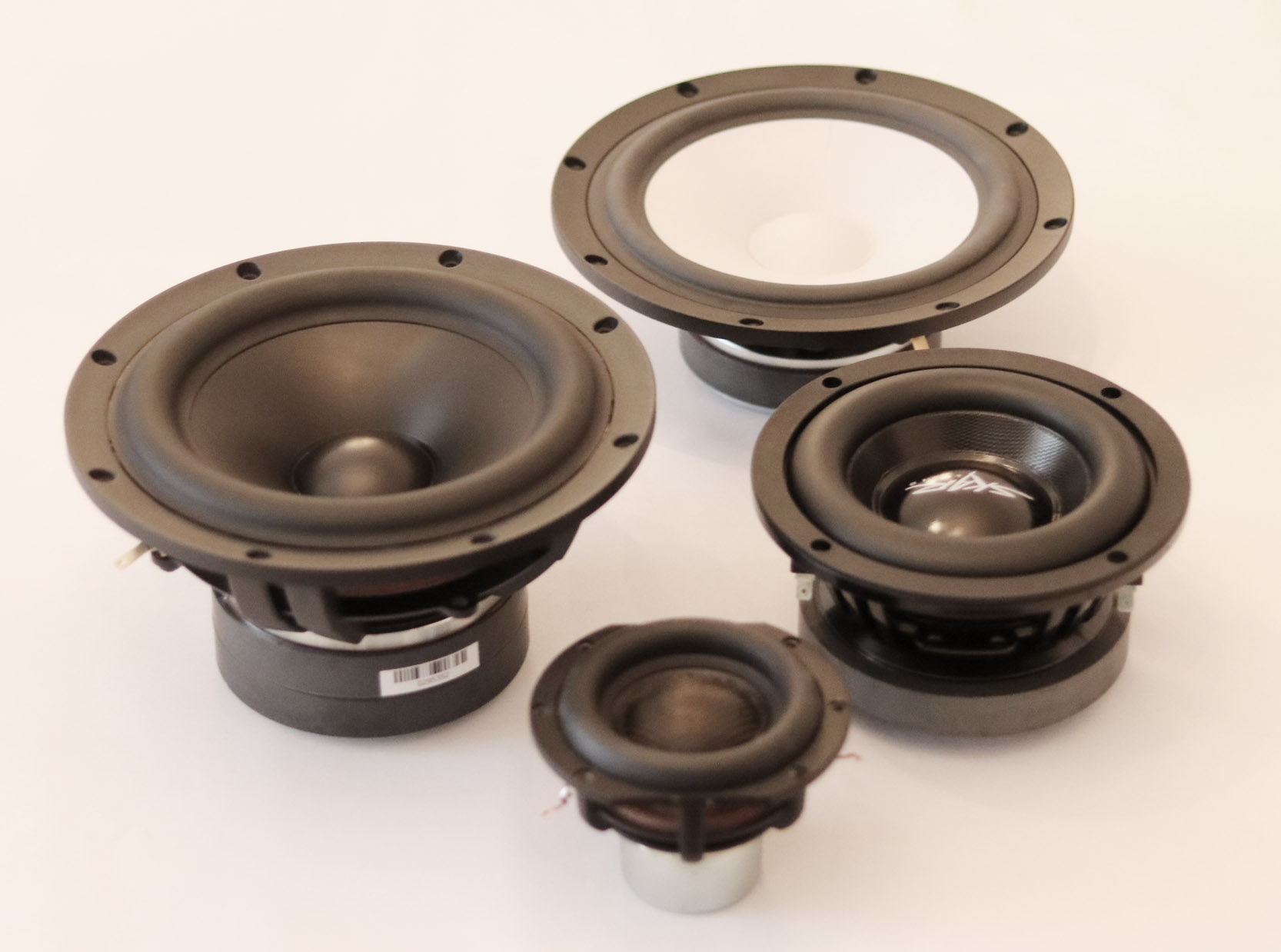

Ici le SUB de chez SB (le 8″ SB23MFCL45) avec à côté le CAC 8″ SB23CACS45 en Ceramic, à côté du Skar et du Kartesian


La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:36


La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:38


La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 12:44



Ici une caisse d'essai pour une paire de TB W6-1139SI en clos, avec un montage à 90° pour annuler un peu les vibrations, 6 litres net, 95dB @30Hz après EQ et PH. :o

Ces HP sont mal conçus, il y a une telle pression dans la caisse que les 4 pauvres malheureuses vis sont en souffrance, j'ai donc du monter la taille des joins pour une étanchéité satisfaisante, mais avec de telles pressions, faut au moins 8 vis...

La configuration dans mon profil


La chance est le faux ami de l'idiot
Avatar de l’utilisateur
indien29
Membre HCFR
Membre HCFR

Messages: 8870
Inscription Forum: 05 Nov 2017 17:38
Localisation: Paris
  • offline

Message » 28 Jan 2021 13:07

Ah oui, tu fais pas semblant quand tu veux tester un truc :) :)
Tu fais des mesures Ground plane pour ce genre de trucs ?
Il faut combien l'ampli pour sortir ça ?

La configuration dans mon profil


Pour réussir, il ne suffit pas de prévoir. Il faut aussi savoir improviser.
Avatar de l’utilisateur
HoberM
Membre HCFR
Membre HCFR

Messages: 1015
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 28 Jan 2021 13:09

Sacrées suspensions périphériques ! :o
minicos

Messages: 1731
Inscription Forum: 30 Nov 2006 17:50
Localisation: sud Essonne
  • online
