améliorations filtre magnat transpuls 1000

[Dagda]

Ah oui ... mea culpa

[arnaud27]

bonjour,

J'ai démonté l'intégralité des composants du filtre, j'ai donc toutes les valeurs des selfs.
Notamment celle qui est sur le trajet du medium (entouré d'un film noir) sa valeur est de 0.82mh
La plus grosse de 3.3mh
Celle couché de 0.68mh et la plus petite "debout" est de 0.15mh.

Vous me sentez venir?

Y'a t'il un intéret a toutes les changer?
Ou uniquement les selfs a ferrite (la fameuse 0.82 et la plus grosse 3.3mh)?

Merci a vous!
(le schéma du filtre ainsi que les photos sont en 1ere page)

[Dagda]

Ça dépend du schéma ...
Une self ce n'est pas seulement une valeur d'inductance, c'est aussi une résistance série qu'il faut prendre en compte.

[Sunn Kern]

il y a deux modeles de transpuls la 1000 et la 1500, le topic ici fait référence à la 1000 et mane demande le schéma de la 1500

Bonjour à tous,
Je viens d'arriver sur ce forum suite aux posts sur le filtre des transpuls 1000.
J'ai des transpuls 1500 et le filtre est en panne sur les deux enceintes : medium quasi inaudible suite à une surchauffe
Je souhaiterais remplacer les composants deffectueux et pour ce faire j'aurrais besoin d'un shéma du filtre que je n'ai pas les compétences d'etablir à partir du PCB.
Quelqu'un pourrait il m'aider ?
Merci
Cordialement,

[tracerbox]

Prends des photos de ton filtre sous toutes les faces.
On va voir ce que l'on peut faire mais bizarre que le filtre soit en cause.

[Sunn Kern]

OK Merci,
Les HP médium fonctionnent correctement lorsque que je les test en direct sans le filtre, ce qui me fait penser que...

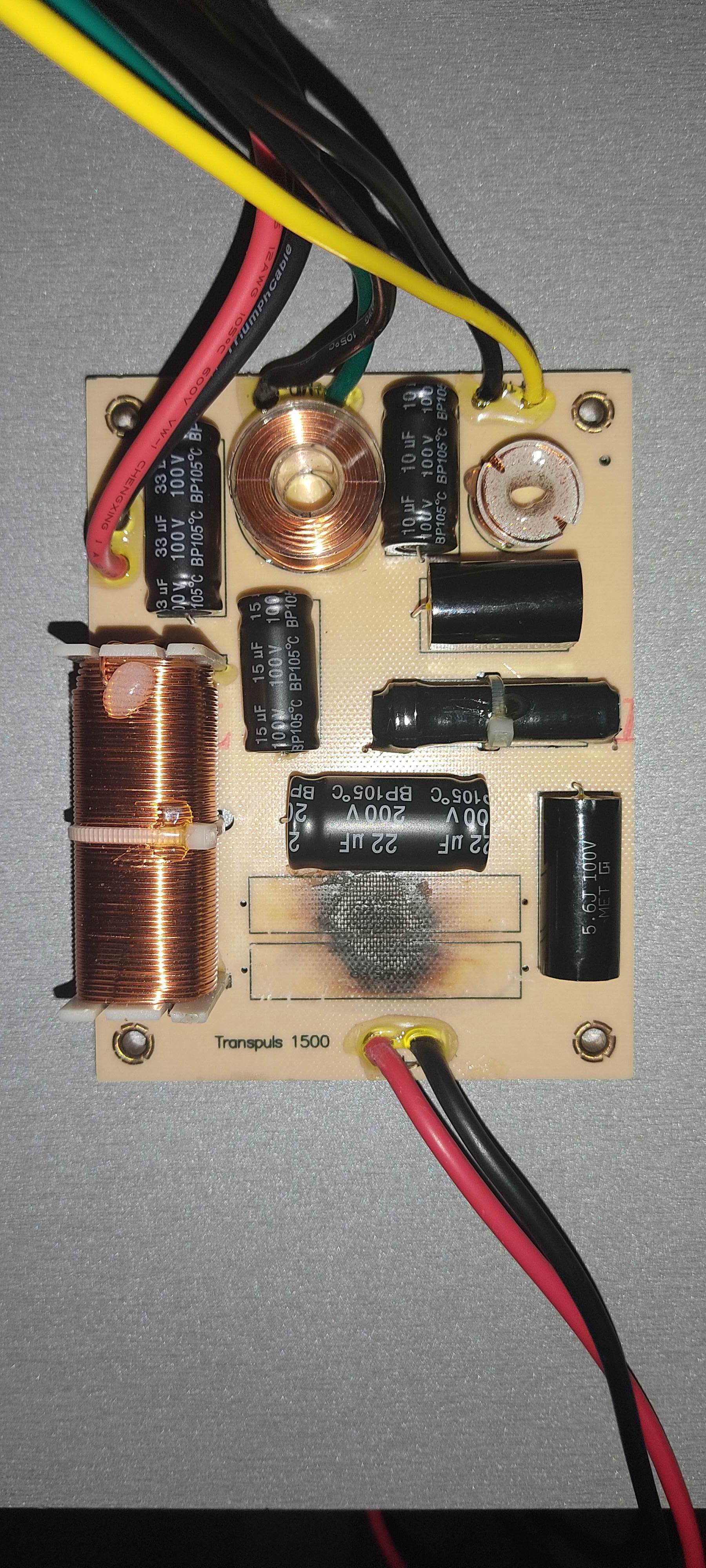

Il y a des traces de brulures, sur un des deux filtres, sous les résistances que j'ai déjà désoudé.
Les selfs toriques des aigus sur les deux PCB ont fondues aussi mais sont pas coupées (test ampèremetres ok). Une est déjà désoudée et à remplacer.

https://nsm09.casimages.com/img/2024/11 ... 494113.jpg
https://nsm09.casimages.com/img/2024/11 ... 494112.jpg
https://nsm09.casimages.com/img/2024/11 ... 494111.jpg

[tracerbox]

Les liens pour accéder aux images ne fonctionnent pas.
Tu peux me les envoyer par MP et je les mettrai sur le forum.

[Sunn Kern]

J'ai mis les photos sur un autre hergergement

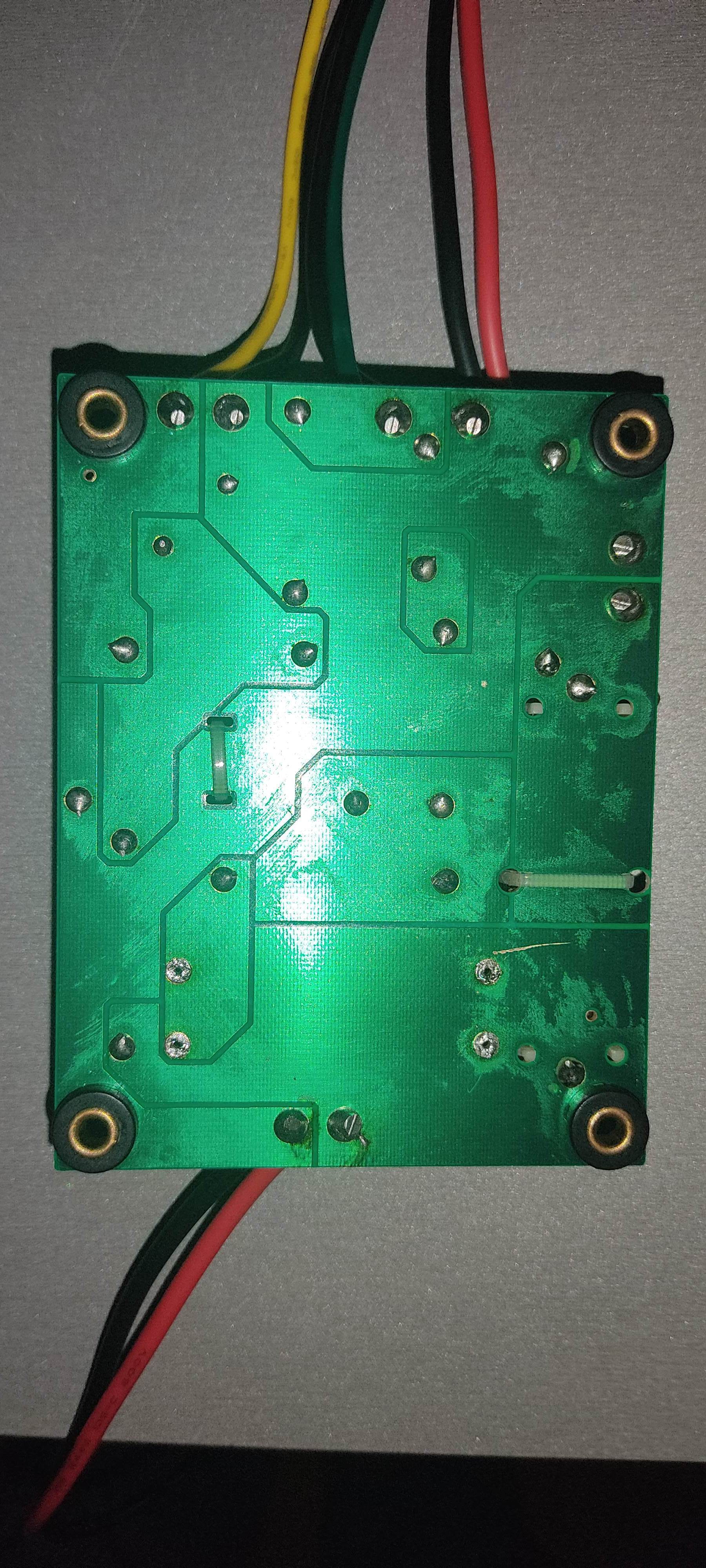

https://i.postimg.cc/YCjXmZXQ/IMG-20241117-161716-1.jpg
https://i.postimg.cc/HLd2LZhC/IMG-20241117-161829-1.jpg

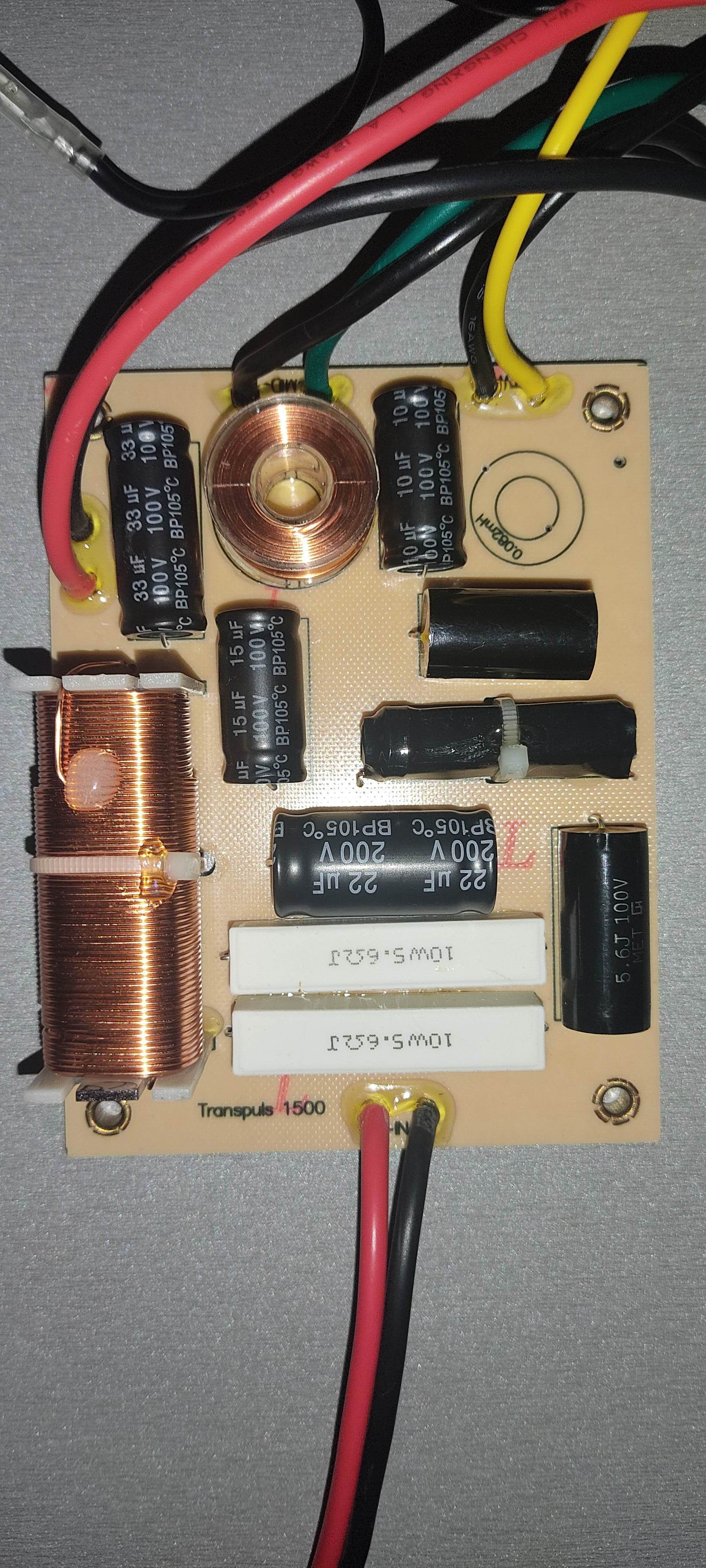

https://i.postimg.cc/nLXvryGg/IMG-20241117-161957-1.jpg

[tracerbox]

Voici ton filtre ! change les résistances par des R de 25W et puis...écoute moins fort c'est précieux les oreilles

transpuls 1000.jpg (103.61 Kio) Vu 261 fois

[tracerbox]

Change les condos de 22 et 15 sur le trajet du médium si tu veux te faire plaisir

[tracerbox]

punaise je ne suis pas réveillé moi !
J'ai pris les valeurs des selfs données par Arnaud dans le message de octobre 2021
Elles sont maintenant retirées.

dos du filtre transpuls1000.jpg (73.03 Kio) Vu 251 fois

[Sunn Kern]

Ok merci bien Tracerbox nickel
Bon ben ya plus qu'à...
