améliorations filtre magnat transpuls 1000

Message » 16 Avr 2021 17:25

Bonjour à tous!

Ne sachant pas quoi faire de mes dix doigts aujourd'hui :D j'ai ouvert mes magnat pour voir ce qu'il ce cachait a l'intérieur,
ce qui m'a permis de prendre en photo le filtre.

https://nsa40.casimages.com/img/2021/04/16/210416051602244000.jpg

A la vue de celui ci pensez vous qu'il y aurait des choses a modifier, condos, etc... pour en tirer le meilleur?
j'ai cru comprendre qu'en changeant quelques composants d'un filtre par d'autres de meilleurs qualité ou de valeurs différentes on pouvait en améliorer le rendu?
Merci pour vos avis et/ou suggestions.

Arnaud.
arnaud27

Messages: 86
Inscription Forum: 17 Oct 2018 14:40
  • offline

Annonce

Message par Google » 16 Avr 2021 17:25



Publicite


Encart supprimé pour les membres HCFR

Message » 16 Avr 2021 18:28

pourrais tu nous faire une photo du dos du filtre afin que l'on puisse reproduire le schéma ?
a part changer les condos qui sont sur le trajet du médium et du tweeter tu n'as rien d'autre a faire. :wink:
le "SPIRIT" et 824J ne sont pas des chimiques et doivent se trouver dans le filtrage du mid ou tweeter.
une chtite photo du PCB s'il te plait :bravo:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 16 Avr 2021 18:49

Salut tracerbox!

Merci pour ton retour!

effectivement j'aurai pu prendre le dos en photo tant que j'y étais :lol:

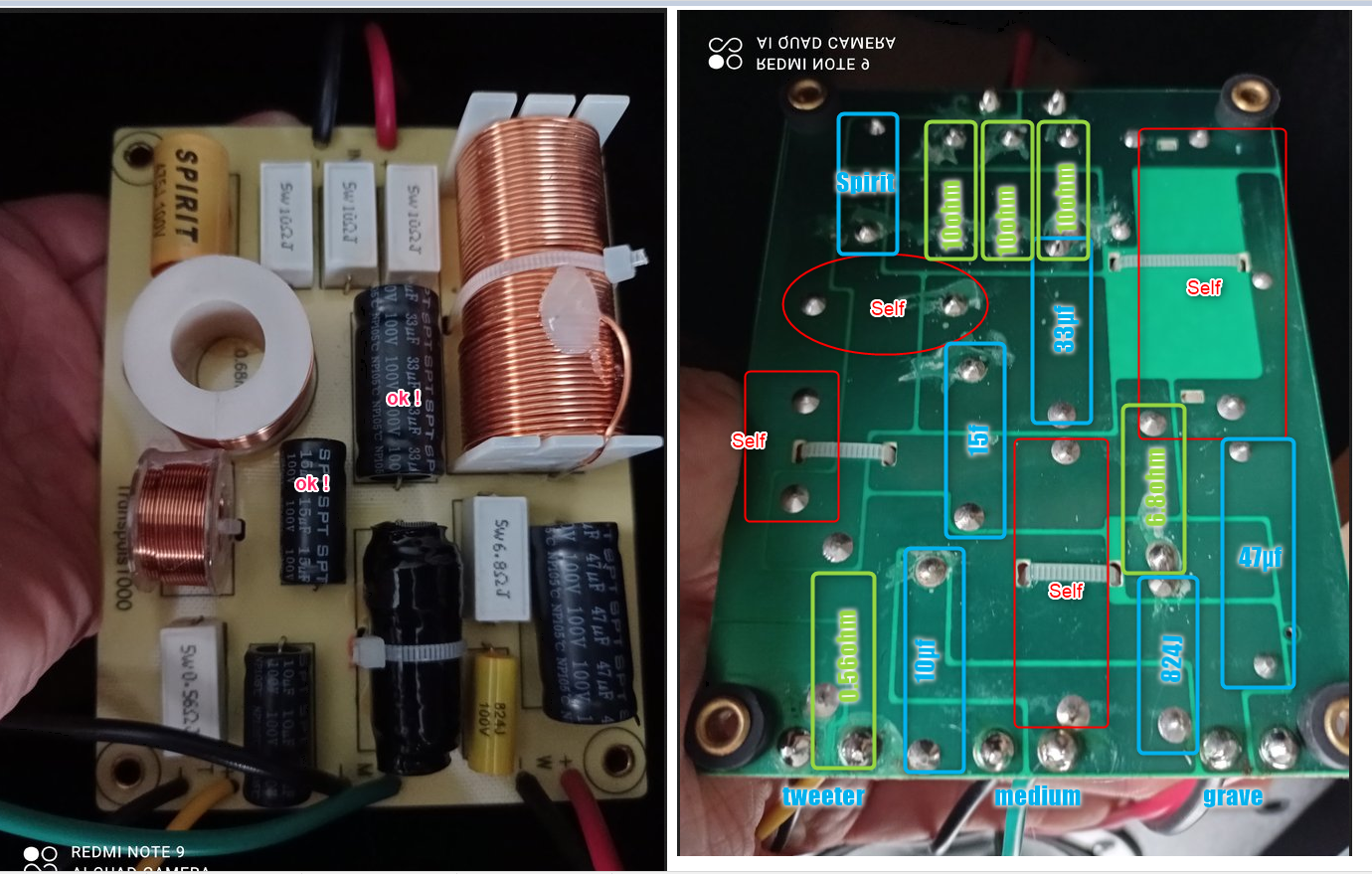

J'en mets plusieurs en espérant que ca puisse t'aider.
https://nsa40.casimages.com/img/2021/04/16/210416065350295296.jpg
https://nsa40.casimages.com/img/2021/04/16/210416065815521216.jpg
https://nsa40.casimages.com/img/2021/04/16/210416065923277008.jpg

Merci pour ton aide!
arnaud27

Messages: 86
Inscription Forum: 17 Oct 2018 14:40
  • offline

Message » 16 Avr 2021 21:07

Alors voilà ton filtre :wink:
Tu peux changer les condos de 15 et 33µf chimiques qui sont sur le "trajet" du médium :)
(Surtout reprendre les mêmes valeurs !)
Attention les valeurs des selfs sont bidons sur le schéma car elle ne sont pas sur ters photos hormis celle de 0.68mH.
je ne vois pas non plus la valeur du condo "spirit" et "824J".
schéma filtre magnat transpuls 1000.png
schéma filtre magnat transpuls 1000.png (28.8 Kio) Vu 1321 fois

Dernière édition par tracerbox le 19 Avr 2021 14:11, édité 2 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 16 Avr 2021 21:47

C'est top! Merci pour ton aide et ta rapidité,j'suis bluffé !

Effectivement certaines valeurs étaient pas visibles,
En gardant les mêmes caractéristiques est ce que ce choix de condos iraient malgré la différence de tension? ( qui peut le plus peut le moins)

https://www.audiophonics.fr/fr/mundorf- ... -3267.html
https://www.audiophonics.fr/fr/mundorf- ... -3269.html

Le condo de 47uf n'a aucun intérêt à être changé du coup?
arnaud27

Messages: 86
Inscription Forum: 17 Oct 2018 14:40
  • offline

Message » 16 Avr 2021 21:52

C'est top! Merci pour ton aide et ta rapidité,j'suis bluffé !

quand on aime ça, c'est rapide.
pour accrocher une étagère au mur les délais sont boooooooocoup plus longs :mdr:
oui ces condos sont très bien, la tension c'est ok, ce sont des condos de qualité.
tu nous diras si tu entends une différence ? je crois que ton avis intéressera les diyers de ce forum :wink:
Dernière édition par tracerbox le 16 Avr 2021 21:57, édité 2 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 16 Avr 2021 21:54

tu ne peux pas avoir la valeur du condo "spirit" ?

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 16 Avr 2021 22:06

J'viens de rereredemonter l'enceinte :D la seule référence visible sur la "spirit" est 475J 100V
arnaud27

Messages: 86
Inscription Forum: 17 Oct 2018 14:40
  • offline

Message » 16 Avr 2021 22:22

sans doute un 4.7µf

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 16 Avr 2021 22:30

Ce "spirit" peut'il aussi être changé aussi par ce modèle :
https://www.audiophonics.fr/fr/mundorf- ... -3262.html

A moins que spirit corresponde à un autre type de condensateur ?
arnaud27

Messages: 86
Inscription Forum: 17 Oct 2018 14:40
  • offline

Message » 16 Avr 2021 22:49

Je réalise que la self sur le trajet du médium semble être bobinée sur ferrite...ce n'est pas l'idéal et surprenant car les 2 en // du médium et du tweeter elles, sont sur air :wtf:
mais pour remplacer une self il faut sa valeur en mH et sa résistance :cry:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 16 Avr 2021 23:00

Tu m'as un peu perdu, a l'inverse de toi je suis booooooocoup plus doué dans le travail du bois que celui de l'électronique :D
arnaud27

Messages: 86
Inscription Forum: 17 Oct 2018 14:40
  • offline

Message » 17 Avr 2021 15:39

Bonjour

La self en série avec le HP de graves à une résistance interne.
Cette résistance modifie le Qts du haut-parleur, donc le volume de l'enceinte et l'évent s'il y en a un.
Remplacer une self sur noyau métallique, avec une faible résistance interne, par une autre self à air sera couteux si vous voulez garder la même résistance interne, si vous trouvez une self à air de même valeur et de même résistance interne...

Une self sur noyau métallique n'est pas un problème si vous ne dépassez pas la puissance qu'elle est capable de passer.
Sa faible résistance interne est souvent un avantage, son faible prix aussi.
Enfin il n'est pas interdit de se faire peur : https://www.audiophonics.fr/fr/selfs-a- ... -5113.html

Mon conseil : Ne touchez pas à cette self sur noyau métallique, ou alors passez directement à la triamplification active...

Cordialement, Dominique
PETOIN Dominique

Messages: 4050
Inscription Forum: 19 Mar 2002 2:00
Localisation: 63200
  • offline

Message » 17 Avr 2021 16:25

la self sur noyau métallique n'est pas sur le grave mais sur le médium.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 17 Avr 2021 16:28

PETOIN Dominique a écrit:Bonjour

La self en série avec le HP de graves à une résistance interne.
Cette résistance modifie le Qts du haut-parleur, donc le volume de l'enceinte et l'évent s'il y en a un.
Remplacer une self sur noyau métallique, avec une faible résistance interne, par une autre self à air sera couteux si vous voulez garder la même résistance interne, si vous trouvez une self à air de même valeur et de même résistance interne...

Une self sur noyau métallique n'est pas un problème si vous ne dépassez pas la puissance qu'elle est capable de passer.
Sa faible résistance interne est souvent un avantage, son faible prix aussi.
Enfin il n'est pas interdit de se faire peur : https://www.audiophonics.fr/fr/selfs-a- ... -5113.html

Mon conseil : Ne touchez pas à cette self sur noyau métallique, ou alors passez directement à la triamplification active...

Cordialement, Dominique


Merci pour ces précieux conseils, je ne vais pas y toucher ne connaissant pas du tout sa valeur....et la triamplification n'en parlons pas.. :o

Je vais dans un premier temps remplacer les condos en place par d'autres de bien meilleurs qualité pour entendre un éventuel changement.
Je ne manquerai pas de faire un retour .

Arnaud.
