[DAYTONA] Enceintes 3 voies full dayton 10"+4"+1"

Message » 17 Oct 2019 8:55

J'ai jamais regarder mais sur REW il doit y avoir moyen de mesurer en RTA, de se promener avec le micro et que le soft moyenne le tout ?
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Annonce

Message par Google » 17 Oct 2019 8:55



Publicite


Encart supprimé pour les membres HCFR

Message » 17 Oct 2019 9:01

GoodNoize a écrit:
Si à l'oreille c'est bon, faut pas aller chercher plus loin

A oui ça fonctionne bien. Je cherche plus (+) à m'experimenter sur la mesure suite au message de Sagem.

Tu peux aussi faire sur un tableur la moyenne de plusieurs écoutes.

Oulaaaa, je vais surtout migrer sur REW qui permet de faire rafale de mesure et moyenner comme on veut :wink:
Juste que ça sera du sweep, mais :
Sur ARTA que je fasse une mesure en pinknoise ou en sweep, la courbe fr est quasi identique.

Merci Alka pour le document :bravo:


Je crois que ARTA transforme la mesure RTA en impulse.
Pour moyenner sous ARTA : tu faits tes mesures en impulse au point d'écoute en variant la position, et avec les deux enceintes.
Tu fais des overlays successifs de ces mesures.
Dans l'onglet edit tu fais "power average with overlay".
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20357
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 17 Oct 2019 9:56

GoodNoize a écrit:J'ai jamais regarder mais sur REW il doit y avoir moyen de mesurer en RTA, de se promener avec le micro et que le soft moyenne le tout ?


Que ce soit sous Arta ou REW, il est possible de moyenner la réponse en mode RTA.
Pour REW, tu trouveras de nombreuses explications car c'est la technique utilisée pour la méthode MMM d'Ohl.
JIM
Membre HCFR
Membre HCFR

Messages: 5597
Inscription: 19 Nov 2001 2:00
Localisation: Toulouse
  • offline

Message » 17 Oct 2019 21:58

Bon ducoup j'ai pas résisté à faire des mesures au point d'écoute en MMM en RTA avec moyenne automatique de REW.
Pour vérifier avec la méthode Sagem, le niveau du groupe mid/aigue par rapport au woofer.

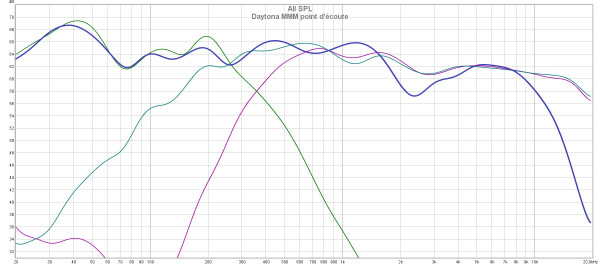

Daytona MMM point d'écoute.jpg


Vert : RS270 LR24 363 Hz
Bleu: RS270
Turquoise : mid aigue LR24 50 Hz
Violet: mid aigue LR24 363 Hz

Bien content du résultat.
Le réglage à été fait avec mes mesures faites en simili anéchoïque à 4M50 de haut.
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 25 Oct 2019 12:12

Exercice intéressant que m'a fait faire Esscobar sur le projet Goupil

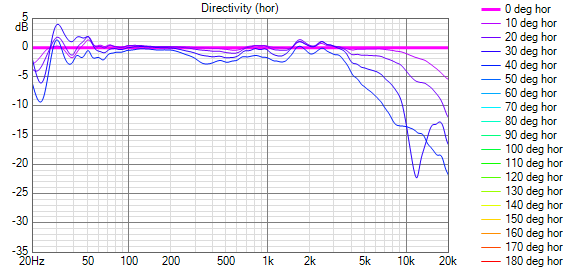

Directivité de chaque HPs normalisé:
DAYTONA_Mesure_1m_Directivity_(hor) ND25FA.png
DAYTONA_Mesure_1m_Directivity_(hor) ND25FA.png (24.41 Kio) Vu 209 fois

DAYTONA_Mesure_1m_Directivity_(hor) RS100.png
DAYTONA_Mesure_1m_Directivity_(hor) RS100.png (26.77 Kio) Vu 209 fois

DAYTONA_Mesure_1m_Directivity_(hor) RS270.png
DAYTONA_Mesure_1m_Directivity_(hor) RS270.png (25.84 Kio) Vu 209 fois


Voici ce que j'obtiens avec mon filtre actuel :
DAYTONA_Mesure_1m_Directivity_(hor) Filtrage actuel.png
DAYTONA_Mesure_1m_Directivity_(hor) Filtrage actuel.png (23.67 Kio) Vu 209 fois


On voit un beau comportement excepté entre 1k5 et 4k sans être catastrophique.
Cela me fait dire qu'il y a possibilité de faire mieux au raccord tweeter/mid.
Peut être en coupant avec des pentes plus faible (LR24 pour le moment) comme l'a fait Androus' sur GOUPIL…

Merci les gars, la formation continue :bravo:
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 25 Oct 2019 16:52

VOilà pourquoi j'ai préféré le ND25FW, car le guide d'onde permet de s'affranchir en partie des diffractions de baffles qui viennent polluer la réponse en puissance ;)

http://www.daytonaudio.com/specs/specsh ... od=275-051

post179923778.html#p179923778
Esscobar

Messages: 2258
Inscription: 27 Sep 2016 18:10
  • offline

Message » 25 Oct 2019 17:28

Gniagnia viens pas me narguer avec ta belle courbe et ta mise en phase de l'espace :ane:

Tu as vu le RS100 aussi subit un effet entre 1k5 et 2k5 ?
Pour bien faire il faudrait un SB26 pour couper plus bas ?
Ce que je ferai pas hein, ça sonne déjà très bien
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 25 Oct 2019 17:41

[Mode_troll=activated]
Pour bien faire, il faut faire une bounty :mdr:
[Mode_troll=off]

Difficile à dire si en changeant de HP cela améliorera significativement les choses, surtout que tu avais déjà optimisé le positionnement de mémoire ... Donc après qu'en ça bloque sur ce point, c'est guide d'onde ou pavillon ... C'est ce que je fais aujourd'hui par réflexe (sauf sur la scancore car j'avais les HP déjà à dipo) et on voit bien le problème de directivité qui m'était arrivé (sauf que c'était principalement le tweeter qui m'apportait cela et pas le baffle).

Donc il faut vraiment connaître la directivité d'un HP pour savoir si le baffle va accentuer ou au contraire atténué une problématique de directivité !

Avec les guide d'onde et pavillons on se pose moi cette question, d'où l'avantage qu'il procure :wink:
Esscobar

Messages: 2258
Inscription: 27 Sep 2016 18:10
  • offline

Message » 25 Oct 2019 18:11

Attends la Bounty elle est pas encore finie. En termes de directivité il est pas impossible qu'on se casse les dents avec le 3fe25 et qu'il faille passer à un modèle à ogive. On verra, mais je n'exclus aucune difficulté.

Quand au modèle double 8 il faut bien voir que la directivité en H d'un double 8 impose une coupure basse pour être raccord avec un mid de cette dimension même chargé dans un guide d'onde.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20357
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 25 Oct 2019 18:27

Sagem

Messages: 13858
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 25 Oct 2019 19:09

Le BC25SC06 a une amorce de pavillon mais ça révolutionne pas la science.

En gros accident comme GOUPIL en moins pire.
C'est le même combo 4+1 sauf que sur Daytona le RS100 est "ogivé"
SIMU_FILTRE_Directivity_(hor) DAYTONA.png
SIMU_FILTRE_Directivity_(hor) DAYTONA.png (29.77 Kio) Vu 169 fois


Les Finlandais sont balèze. On voit quand même des bosses au même endroit que mes deux projet en 4"+2".
Juste que eu c'est mieux géré et décroissant avec le même profil en sortant de l'axe.
Directivité Genelec.PNG
Directivité Genelec.PNG (67.94 Kio) Vu 169 fois


J'ai pas assez d’expérience ,mais c'est franchement tentant de conclure qu'un couple 4+2 a un accident hors axe entre 1k et 3k

En tout cas je suis bien content, tout ce met en place dans ma petite tête concernant la directivité et courbe de DI
En apprenant sur le tas
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 25 Oct 2019 20:20

Je n'irai pas si vite en besogne, tous les couples ont leurs défauts :lol:
Et surtout le bafflage...
Là sur la Bounty on a encore beaucoup à apprendre sur les baffles définitifs. Et encore une fois il faudra peut-être switcher sur un modèle à olive... euh, ogive. Genelec c'est mon ma cible de coeur : j'adooooore.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20357
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 25 Oct 2019 20:26

Ils entretiennent un grroooooos secret autour de l'origine de leurs HPs ces coquins de Genelec alalala ça m'énerve.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20357
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 25 Oct 2019 20:27

Boaf c’est un rs100-p :P
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 25 Oct 2019 20:30

On peut dézinguer un RS100 pour et la grimper sur le 3FE :hehe: :ko:
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1395
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online
