FILTRAGE 26/W8867 scanspeak + Morel TSCM634 + Bliesma T25b

Message » 17 Déc 2022 11:43

Kris63 a écrit:Comment tu brides le niveau sur le mid ? Comme sur le Bliesma, pont diviseur ?

J'ai ça en ce moment, avec un LRC serie, je devrais atténuer la grosse bosse.



Il y a plusieurs méthodes ; ça peut être d'opter pour un simple 6dB en passe haut qui va lisser l'ensemble, pour un classique pont diviseur, pour un R série sur une self, qui n'agira pas de façon linéaire ce qui peut être utilisé pour corriger la réponse... le passif ça reste du bricolage surtout avec une réponse aussi funky.
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Annonce

Message par Google » 17 Déc 2022 11:43



Publicite


Encart supprimé pour les membres HCFR

Message » 17 Déc 2022 11:55

J'ai une solution pas trop dégueu.
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Déc 2022 11:58

androuski a écrit:
Kris63 a écrit:Comment tu brides le niveau sur le mid ? Comme sur le Bliesma, pont diviseur ?

J'ai ça en ce moment, avec un LRC serie, je devrais atténuer la grosse bosse.



Il y a plusieurs méthodes ; ça peut être d'opter pour un simple 6dB en passe haut qui va lisser l'ensemble, pour un classique pont diviseur, pour un R série sur une self, qui n'agira pas de façon linéaire ce qui peut être utilisé pour corriger la réponse... le passif ça reste du bricolage surtout avec une réponse aussi funky.


6db passe haut ? A quelle coupure ? Je pige pas le fonctionnement dans mon cas.

La configuration dans mon profil


ce message a été envoyé à partir de mon Amstrad 6128+
Avatar de l’utilisateur
Kris63
Membre HCFR
Membre HCFR

Messages: 541
Inscription Forum: 03 Mar 2017 9:48
Localisation: 63-03
  • online

Message » 17 Déc 2022 12:00

androuski a écrit:J'ai une solution pas trop dégueu.


Hummm hummm, j'ai une paire de blanche en trop, on échange ? :hehe:

En mettant une resistance de 5ohms en parallèle de la 1ere self du mid, c'est OK
Il faut diminuer aussi le pont diviseur du bliesma :love:

Et ça donne :

La configuration dans mon profil


ce message a été envoyé à partir de mon Amstrad 6128+
Avatar de l’utilisateur
Kris63
Membre HCFR
Membre HCFR

Messages: 541
Inscription Forum: 03 Mar 2017 9:48
Localisation: 63-03
  • online

Message » 17 Déc 2022 13:55



androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Déc 2022 14:01

Le défaut c'est peut être que le morel contribue un peu trop entre 100 et 200hz
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Déc 2022 14:01

Mais l'idée c'est aussi de faire simple côté filtre. La 5,6mH a 1ohm série. La 10mH 5 ohms.
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Déc 2022 14:04

On peut le corriger facilement avec une topologie d'ordre 3 sur la passe haut du mid ou un RLC
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Déc 2022 14:11

C'est juste pour l'exercice ?
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Déc 2022 15:20

androuski a écrit:C'est juste pour l'exercice ?


Ahhhhh merci pour ton point de vue, je n'ai pas tout ce qu'il faut pour tester, mais ça me tenterait bien ! (t'aime pas trop les enceintes en blanc, j'espère)

J'ai des FA252 à mettre là dessus, donc, le bas sera filtré activement. Je pense malgré tout, continuer à perfectionner le 3 voies pour le SEAS W15LY (les grises) qui devaient avoir aussi un FA252 ; un filtre passif, c'est quand même moins cher.

androuski a écrit:Mais l'idée c'est aussi de faire simple côté filtre. La 5,6mH a 1ohm série. La 10mH 5 ohms.


Oui, c'est comme une self avec des gros cables et une résistance série. Sauf que c'est petit et pas cher ! :love:
Je vois que tu coupes le W26 pile sur sa coupure naturel du BSC :bravo:

De mon coté j'en arrive à ça, avec un reverse parfait !
J'aimerais bien remonter le creux aprés 4khz mais je trouve pas de solution... Peut-être pas possible. :friend:
En ecoute mono, c'est déjà excellent ! Ca m'émoustille les poils des bras.


La configuration dans mon profil


ce message a été envoyé à partir de mon Amstrad 6128+
Avatar de l’utilisateur
Kris63
Membre HCFR
Membre HCFR

Messages: 541
Inscription Forum: 03 Mar 2017 9:48
Localisation: 63-03
  • online

Message » 17 Déc 2022 16:41

C'est top comme solution de gérer le raccord grave /tête mid aigus en actif, parce que tu peux aussi exploiter les possibilités de PEQ full range de la voie mid aigus pour corriger les irrégularités des HPs quand c'est nécessaire - certains accidents étant corrigés naturellement hors axe.
androuski

Messages: 22883
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 02 Jan 2023 14:02

Hello

Niveau prix de l'actif pas besoin au debut d'un super matos un DCX2496 d occas 100e des petits amplis sono a 150e piece ou encore moins cher, un vieil ampli multi canaux de homecinema et le tour est joué.

O
coset78BB

Messages: 283
Inscription Forum: 12 Sep 2010 20:19
  • offline

Message » 03 Jan 2023 7:34

coset78BB a écrit:Hello

Niveau prix de l'actif pas besoin au debut d'un super matos un DCX2496 d occas 100e des petits amplis sono a 150e piece ou encore moins cher, un vieil ampli multi canaux de homecinema et le tour est joué.

O

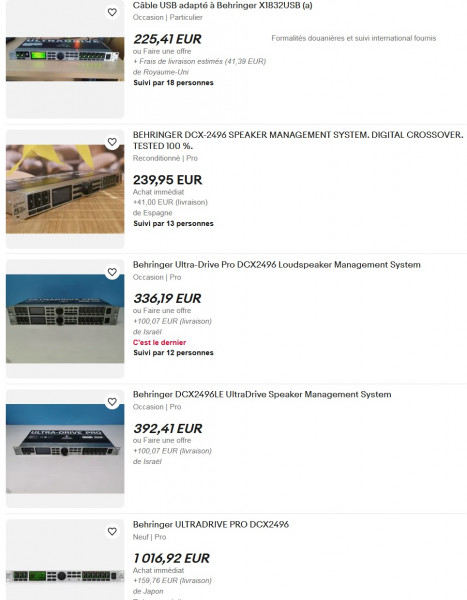

D'accord sur le principe, pas trop sur les tarifs.

La configuration dans mon profil


ce message a été envoyé à partir de mon Amstrad 6128+
Avatar de l’utilisateur
Kris63
Membre HCFR
Membre HCFR

Messages: 541
Inscription Forum: 03 Mar 2017 9:48
Localisation: 63-03
  • online

Message » 03 Jan 2023 7:37

Je cherche un filtre actif 3 voies qui tienne la route, tout en étant 100% waf... Bouton volume, télécommande, propre dans un salon et à tarif raisonnable. Je devrais en faire un sujet d'ailleurs. :zen:

Quand tu vois les FAxxx chez Compacbel à -20%, la différence est pas énorme avec un MiniDsp qui tienne la route.

La configuration dans mon profil


ce message a été envoyé à partir de mon Amstrad 6128+
Avatar de l’utilisateur
Kris63
Membre HCFR
Membre HCFR

Messages: 541
Inscription Forum: 03 Mar 2017 9:48
Localisation: 63-03
  • online

Message » 03 Jan 2023 9:18

Kris63 a écrit:Je cherche un filtre actif 3 voies qui tienne la route, tout en étant 100% waf... Bouton volume, télécommande, propre dans un salon et à tarif raisonnable. Je devrais en faire un sujet d'ailleurs. :zen:

Quand tu vois les FAxxx chez Compacbel à -20%, la différence est pas énorme avec un MiniDsp qui tienne la route.

Ce n'est pas mieux de gérer la fonction télécommande (gestion de volume ...) via un autre appareil, car à part le Nadja et le DSPiy, pas sur qu'il existe beaucoup d'autres modèles :wtf:
Esscobar

Messages: 5935
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • online
