filtrage beyma sm108 sous medium/aigu monacor kodex

» 23 Jan 2022 13:35

Bonjour ,

Le SM108 est un HP sympa, mais plutôt à utliser en 2 voies avec une compression type DE10, de mémoire sont FS doit être autour de 70/75Htz......Même coupé bas çà ne vas pas être terrible, il va perdre totalement ce relief qui le rend sympa en 2 voies, çà risque de donner un rendu avec beaucoup de "Médium" ou avec un bas médium insipide.

Mieux vaut regarder du coté de 8" type beyma 8BR, ou silimaire, je dis çà , je ne dis rien, mais pour l'avoir monté en 2 voies comme cité dessus, j'imagine déjà le résultat en 3 voies.

Musicalement, 18'S

» 23 Jan 2022 23:01

NONO56 a écrit:Bonjour , ben finalement, ce HP peut fonctionner dans un faible volume , cela grace a ses faibles Vas et Qts
Bessel selon Francis BROOKE : Vb = 8.0707 * Vas * Qts^2.5848 ; = 7.4 litres
C'est ce que donne le premier calcul WINISD couleur rosée en bas

Image du haut V=11l event D82 mm L de 15 a 25cm
au centre en bas effet volume 7l 11l 15l
Je te conseille un tube PVC de 80 longueur 200mm, tu pourras faire des essais en insérant un tube carton à l'intérieur pour allonger vers 250mm
N'hésites pas à poser des questions
Pour le filtre, il me semble que les réponses sont déjà présentes
rappel
Mise en série des MSH, suppression des R
Passe haut méd 47micF 5.6 mH prévoir une R
Passe bas méd ,celui de visaton 0.54MH 8.2 micF
Passe bas BEYMA 6.8MH avec une R de 0.8 ohm et C = 47 micF chimique
J'ai modifié le QTS avec cette valeur pour les calculs de volumes

merci beaucoup NONO56 !

je teste tout ca demain et te tiens au courant ! :wink:

j'ai oublié de te dire mais j'ai une paire de monacor spa-8pa en stock , est-il mieux adapté ? j'ai actuelement 2 events de 5 x 19cm ( je peux en boucher un au pire des cas ...) . sur le site de dominique petoin pour cet hp je trouve pour 12L un event de 5,7 x 18,8cm mais est-il mieux que le beyma ...?

» 23 Jan 2022 23:02

18s a écrit:Bonjour ,

Le SM108 est un HP sympa, mais plutôt à utliser en 2 voies avec une compression type DE10, de mémoire sont FS doit être autour de 70/75Htz......Même coupé bas çà ne vas pas être terrible, il va perdre totalement ce relief qui le rend sympa en 2 voies, çà risque de donner un rendu avec beaucoup de "Médium" ou avec un bas médium insipide.

Mieux vaut regarder du coté de 8" type beyma 8BR, ou silimaire, je dis çà , je ne dis rien, mais pour l'avoir monté en 2 voies comme cité dessus, j'imagine déjà le résultat en 3 voies.

Musicalement, 18'S

bonjour ,

le monacor spa-8pa serait-il mieux adapté ? ( sachant que j'ai 2 events de 5 x 19cm ...)

» 24 Jan 2022 11:46

Bonjour, ces 2 HP sont assez proches, mais avec son Qts supérieur, le SPA réclame un +grand volume

Le logiciel propose 21 l ,en blanc ,j'ai allongé l'évent en vert
Dans 13 l , évent L5 ou L 7
Ai conscience que des HP qui résonnent vers 70 Herz ne fourniront jamais du niveau sous cette fréquence
Ils sont dimensionnés pour fournir une sensibilité élevée

» 24 Jan 2022 23:02

nono56 , séance test ce soir avec les filtres que tu m'as proposé et la ... miracle ! mon enceinte que je trouvai fade est devenue ...whaou ! :love:

j'ai bien pris le filtre pour le beyma et les msh en serie mais par contre j'ai gardé le filtre aigu de la kodex .

la coupure des msh avec ton filtre est bien pour un croisement a 3000hz ? ( la kodex c'est 3000 a ce que j'ai pu lire )

mais la différence est énorme , j'avais bien une gène dans le medium au final et je m’étais ca sur le dos de l'aigu que j'avais pourtant baissé ...

sans parler du bas medium qui frappe désormais !

jeudi je ferai des mesures avec un ami et demain la deuxième enceinte si j'ai le temps !

grand merci a toi !!!

jerome .

» 30 Jan 2022 15:45

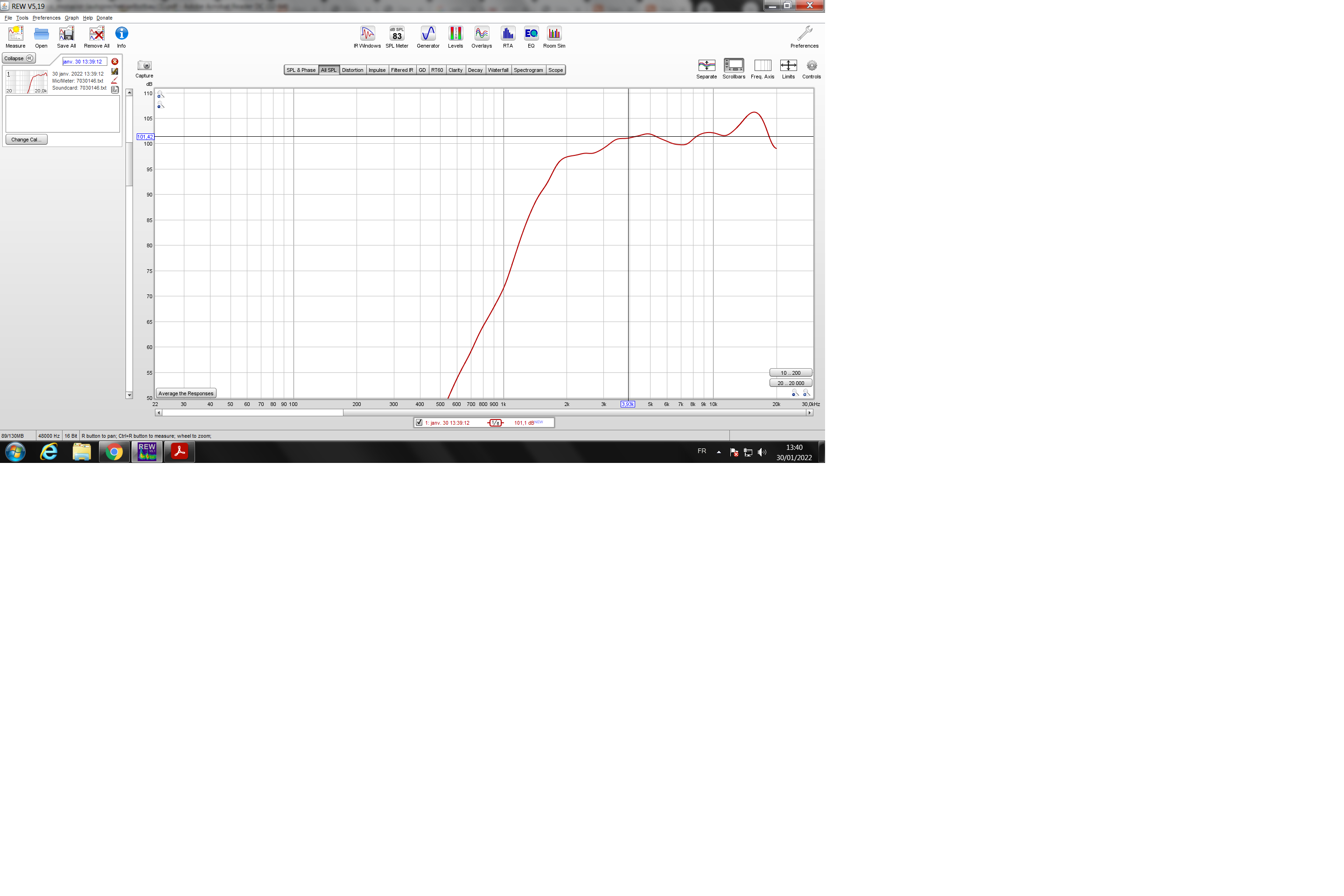

nono56 , voici la courbe avec le dt28n et le filtre de la kodex et une autre mesure avec une self de 0,22 au lieu de 0,39

» 30 Jan 2022 16:13

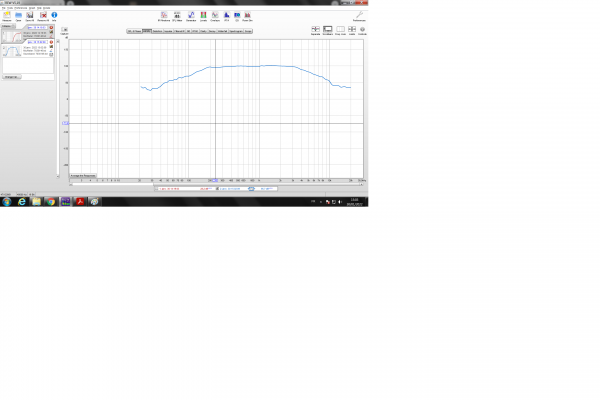

mesures des mediums en serie avec ton filtre

» 30 Jan 2022 18:50

Bonsoir mon petit génie
Il faut m'en dire plus!!
L'échelle de mesure pour le médium ,ouille ,pour la lecture, quelle tension ?
Pour le tweeter, tu as laissé les R?
Comme tu peux le constater, le changement de valeur d'un composant n'est pas quelconque, ton 0.22mH fait que la coupure présente 2 pentes!!
2 exemples qui coupent vers 3000

» 30 Jan 2022 20:25

il n'y a pas de R pour la mesure du tweeter , je vais refaire une mesure des mediums avec une autre echelle ... :oops:

cette mesure avec la double pente c'est avec la self de 0,39mh

» 30 Jan 2022 20:41

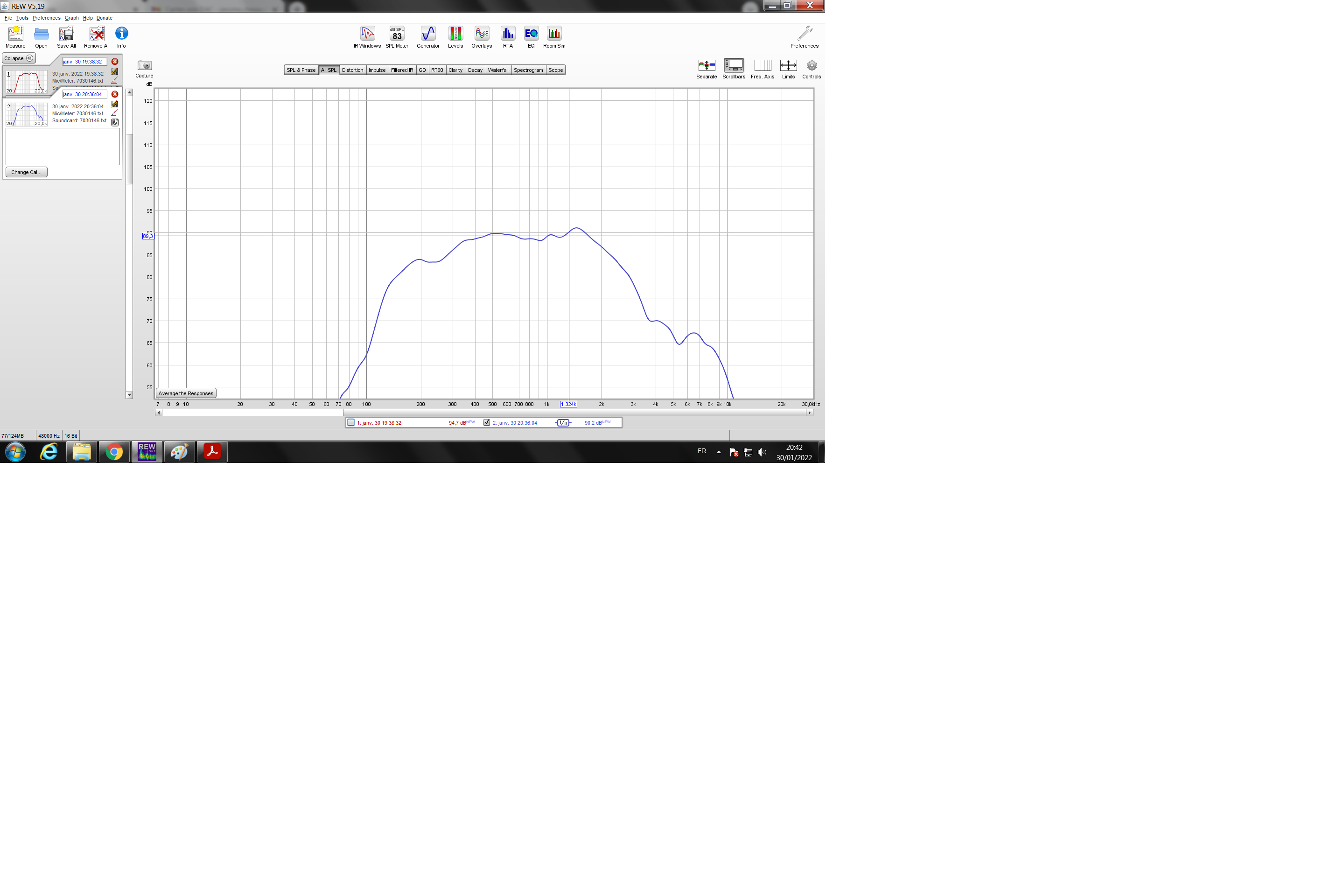

nouvelles mesures des mediums :wink:

(a 10cm sans R )

» 30 Jan 2022 21:45

maintenant que je peux mesurer , j'ai pris le temps de mesurer le filtre mediums de la kodex ( complet ,mediums en paralleles et avec les R )

» 30 Jan 2022 23:43

pour essai

» 30 Jan 2024 17:08

Bonjour,
J'ai réalisé le kit Kodex pour la partie HP mais je bute sur le filtrage, est-il possible d'obtenir le shéma clair du filtre en question car au grossissement il reste flou.
Merci d'avance.

» 30 Jan 2024 18:42

Bonsoir, on ne se refuse rien !

» 31 Jan 2024 10:56

Bonjour, mise à jour
J'avais placé l'image d'une autre réa de conception voisine et le filtre trouvé sur un forum allemand

Si le filtre n'est pas fait, on peut réduire le coût avec quelques modif
Le RLC L2 C2 , fait pour réduire la 2émme bosse de l'accord BR, ce qui compte, c'est le produit LXC de 4600 ,possible 15mH et 300 micF
https://www.toutlehautparleur.com/acces ... cite=11423
https://www.toutlehautparleur.com/acces ... x37mm.html
Pour C6/7, tu mets un 10micF
Pour C1 tu fait comme le schéma du haut, 68 chimique + 33 MKP
