[JustDIYit] Enceinte Centrale 3 voies : le fil des vidéos

[Kro]

Bonjour à tous,

dans ce sujet je vais parler d'un petit projet perso pour fabriquer une enceinte centrale 3 voies.

Nouveau pour moi j'ai décidé de filmer les étapes de ce projet pour en faire une série de vidéos que vous pourrez voir sur ma chaine Youtube dans une playlist dédiée.

Playlist Enceinte Centrale 3 voies

Chaque épisode abordera une partie de la conception et permettra d'aborder certaines notions techniques

Episode 1

Episode 1 : La directivité

Dans cet épisode j'ai défini le choix de la configuration. La configuration des haut-parleurs réponds à certaines contraintes du cahier des charges :

- Usage domestique dans un salon non dédié. L'enceinte doit rentrer dans la niche de mon meuble TV : les dimensions possibles sont LxHxP : 500mm x 210mm x 400mm. Disposition horizontale obligatoire
- Une symétrie visuelle pour le côté esthétique
- Un comportement en directivité horizontale correct

J'avais actuellement une biblio couchée, pas idéal mais c'est un compromis. Je ne voulais pas de MTM.
Un coax aurait été un excellent choix dans ce cahier des charges mais j'avais en ma possession des haut-parleurs qui ne me servaient pas et pouvaient répondre à mes critères.
Je suis donc parti sur une enceinte 3 voies avec deux woofers encadrant un couple medium/tweeter de petite taille disposés horizontalement.
C'est la directivité qui a guidé mon choix, j'explique tout dans la vidéo mais la plupart d'entre vous savent pourquoi.

Certains constructeurs ont fait ce choix comme SVS par exemple avec la Prime


Voici la configuration de hp choisis :

Tweeter : Peerless BC25SC06-04
Il me fallait un petit tweeter, pas trop cher. Je l'avais mis en balance avec un Peerless DX20. J'ai publié le test ici

https://www.justdiyit.com/comparatif-tweeters-bc25sc06-04-dx20bf00-04-sb26adc/

Medium : Scanspeak 10F4424G00

C'est un medium de haute volée que nous a sorti Scanspeak. Il était sorti vainqueur de grand test comparatif de medium que j'avais publié ici :

https://www.justdiyit.com/grand-comparatif-medium-et-large-bande-partie-1/
https://www.justdiyit.com/grand-comparatif-medium-et-large-bande-partie-2/

Woofers : Peerless HDS134 Glass Fibre 830991

Ceux là n'ont pas encore été testés correctement je le ferai à cette occasion.

Episode 2

Episode 2 : La charge bass reflex

Dans l'épisode 2 j'entre un peu plus dans la conception de la caisse.
J'ai choisi de faire très simple pour ce projet.

J'y parle des alignements bass reflex , je montre les simus winisd et compare à mes enceintes actuelles.
Bref j'explique comment choisir la charge de son haut-parleur, comment choisir la taille de l'évent etc. (plutôt destiné aux débutants).

Episode 3

Episode 3 : La menuiserie part 1

Dans cette épisode on commence la construction de la caisse.
Episode spécial bricolage !

[Agnostic1er]

Hello Cédric,

Je viens de poster une question sur ton site:
"""Hello Cédric,

Merci pour ce nouveau test de tweeters!
Concernant les effets de compression, peux-tu nous indiquer quel type de signal tu as utilisé, sa durée si signal constant et le type de passe-bas de protection éventuel, merci!

Hub/Agno"""

mais commentaire refiusé:
"""ERROR: Google reCAPTCHA verification failed.

« Retour"""

[Kro]

Hello Cédric,

Je viens de poster une question sur ton site:
"""Hello Cédric,

Merci pour ce nouveau test de tweeters!
Concernant les effets de compression, peux-tu nous indiquer quel type de signal tu as utilisé, sa durée si signal constant et le type de passe-bas de protection éventuel, merci!

Hub/Agno"""

mais commentaire refiusé:
"""ERROR: Google reCAPTCHA verification failed.

« Retour"""

Il y a un soucis avec les commentaires effectivement sur le site c'est pénible.

Pour répondre à ta question c'est sur sinus glissant avec Rew.
Le sinus commence à la fréquence demandée sur rew.

[Agnostic1er]

Merci pour ta réponse!

[Kro]

Je viens de mettre l'épisode 3 en ligne

https://youtu.be/VMQcooSJErk

[HADSIDI]

Bonjour ....Bravo bravo merci pour toutes ces infos et précisions ; ça nous donne envie de réalisé une centrale perso ;
cela nous encourage aussi

[speedbad]

super le montage en angle ! C'est nécessaire de quand meme mettre sous pression avec serre joint et poids malgré le scotch ? On pourrait dire que ça a participé à la pettite erreur d'ajustement non ?

[Kro]

super le montage en angle ! C'est nécessaire de quand meme mettre sous pression avec serre joint et poids malgré le scotch ? On pourrait dire que ça a participé à la pettite erreur d'ajustement non ?

Je dirai oui et non.
Tu peux t'en sortir avec le Scotch.
Un jour je fabriquerai des cales pour serrer à la sangle pour tester.
Mettre les serres joints est délicat pour mettre suffisamment de pression sans faire glisser mais ça met ajoute un peu de compression.
J'aimerai affiner le process si c'est possible.
Par exemple là j'ai coupé a 45.
Je devrais tester des coupes à 46.

[Kro]

Bonjour ....Bravo bravo merci pour toutes ces infos et précisions ; ça nous donne envie de réalisé une centrale perso ;
cela nous encourage aussi

Merci pour ce commentaire qui fait plaisir car c'est exactement la raison pour laquelle je fais ça !

[Dagda]

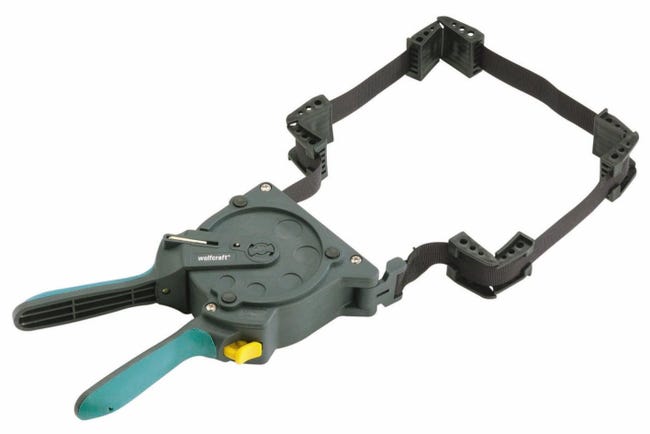

Tu peux prendre des sangles à cadres pour le serrage.

[JIM]

Très bien la vidéo.
J'imagine que ça prend pas mal de temps avant de publier une vidéo de ce type à préparer, monter, etc ...
Qu'utilises-tu quoi comme caméra ?

[Kro]

Hello Jim. Merci !

Là je filme avec mon nouveau smartphone (s23) et certains plans avec mon ancien smartphone (pixel 4a 5g) quand je suis en multicam.

La lumière c'est pas facile en intérieur et dans la précédente video ca bruitait pas mal.
J'ai modifié l'éclairage j'ai ajouté un panneau led. Ca permet de descendre les iso.
Ca m'a aussi pris du temps.

En logiciel j'ai , pour cette vidéo, pris en main Da Vinci resolve.
C'est ce qui m'a pris le plus de temps et de loin. J'ai du me former sur ce logiciel. Beaucoup de tutos. Beaucoup d'essais erreurs. Il est très puissant et je ne l'exploite pas du tout mais je commence avec les bases.
Je ne regarde plus les vidéos des autres de la même manière maintenant.

La partie menuiserie au final c'est le plus facile pour moi et je ne vous ai pas coupé grand chose des étapes.

Le prochain épisode sera encore du bricolage mais le vrai prochain defi sera de filmer la mesure et la mise au point du filtre de manière à ce que ce soit intéressant à regarder (pas comme l'épisode 2 qui manque de rythme).

[Dagda]

Je ne sais pas à combien d'itération de scénarios je suis pour la partie mesures .......

[JIM]

Et bien ça rend pas mal du tout en terme d'image et son.

[Kro]

Pour le son sur l'episode 1 j'étais en micro embarqué sur le pixel.
Pas top.

Sur l'épisode 2 j'avais acheté un micro cravate sans fil pas cher.
Pas top non plus.

Ensuite j'ai testé deux micros cravate sans fil plus chers et j'ai gardé celui qui est utilisé ici.

Pour la vidéo j'ai passé énormément de temps sur les cameras, les comparatifs etc.
À moins de 1000 euros tu te débrouilles quasi aussi bien et parfois mieux avec un bon smartphone récent.
Il vaut mieux soigner sa lumière.
Si tu veux vraiment creuser la différence faut monter le budget.

Un de ces 4 je compléterai peut-être avec une action cam ou pocket.
