Mercuriale Monitor65- Audax - Tweak Vintage

Message » 22 Mar 2021 10:00

tracerbox a écrit:je déterre le sujet car Rascalito m'a donné une paire de médium Focal qui peuvent remplacer avantageusement le "médium" (qui est en fait un tweeter) Audax de ces Monitor65.
médium focal.jpg

Pour rappel Ces enceintes sont équipées de :



Je pensais donc revoir la façade pour:
Aligner le médium et l'aigu et avoir une symétrie entre l'enceinte gauche et la droite (ce qui n'est pas le cas aujourd'hui car ce sont les mêmes)
Faire un décalage physique entre le médium et l'aigu.
Remplacer le placage vinyl par du vrai placage bois (Merci Pascal :ohmg: )
Virer le variovent pour:
clos ou évent ?

Après j'aurai le médium Audax en rab et je pourrais...faire une paire de colonnes :mdr:
Façade façonnée a la CN comme la Bounty pour avoir le tweeter reculé et associé à un 17 ou 20cm.
pour l'instant faut que je trouve des dômes de 25mm pour réparer le médium. chez TLHP c'est 6 semaines de délais :cry:
zavez pas ça en magasin ?



Le médium est un HD13D37 comme il semble sur la photo ou un HD13D34 comme tu l’indiques ici?

Ces haut parleurs sont toujours fabriqués (TW034, TW037). Le HD13D34 était utilisé sur les monitor studio de la BBC, et il n’a pas besoin de tweeter en plus.

Si c’est bien un HD13D37 pourquoi le remplacer et dénaturer l’enceinte? Que reproches tu à ce haut parleur pour le remplacer par un dont tu n’as pas les caractéristiques et qui nécessite d’abimer la caisse d’origine pour être installé.
Avec les deux dômes pas besoin de décalage physique, cela se gère très facilement avec le filtrage. A la rigueur un décalage physique pour le grave.
Ragnarsson
Membre HCFR
Membre HCFR

Messages: 1634
Inscription Forum: 25 Mai 2016 20:15
Localisation: Paris, men en dag i mine forfedres land
  • offline

Annonce

Message par Google » 22 Mar 2021 10:00



Publicite


Encart supprimé pour les membres HCFR

Message » 22 Mar 2021 14:01

C'est bien un HD13R34 et il est trop court en bas pour couper le 25cm à 700/800. et j'aurais aimé avoir une symétrie car 2 enceintes identiques ça ne le fait pas au niveau des courbes de réponses.
quand tu es plus prêt du médium d'un côté tu t'en trouves plus éloigné de l'autre. C'est des enceintes fabriquées au rabais :( que l'on devait trouver sur la dernière page de Télépoche. :mdr:
Dénaturer l'enceinte ne va pas me traumatiser :D

filtre actuel.jpg

le variovent sur un sweep fait "prout" "prout" "prout", c'est infernal, il faut l'enlever.
GrandFloyd et CCC les ont écouté et elles n'ont pas marquées :) les esprits

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 22 Mar 2021 15:19

Coucou

J ai presque les memes tarentelle de jmr seule les basses sont differentes et le filtre oeuf corse
audax MHD 21 B 37R 2CP12

Il y a aussi le kit audax dans le catalogue bleu qui ressemble beaucoup

O
coset78BB

Messages: 283
Inscription Forum: 12 Sep 2010 20:19
  • offline

Message » 22 Mar 2021 15:23

Les auditor avaient aussi les meme med aigu ...
coset78BB

Messages: 283
Inscription Forum: 12 Sep 2010 20:19
  • offline

Message » 22 Mar 2021 15:25

Et les audiotec ...
coset78BB

Messages: 283
Inscription Forum: 12 Sep 2010 20:19
  • offline

Message » 22 Mar 2021 20:51

Moi je les trouve très belles ainsi... AMHA Faut se donner un challenge: Améliorer sans toucher l'esthétique...

Le Boomer pourrait être avantageusement remplacé, non? Y'a eu des progrès depuis l'époque... Mais en 252 mm de diamètre, y'a quoi?
Un évent à la place du variovent peut-être?
Au pire, j[spotify_piste][/spotify_piste]'ai une paire de domes aigus + médium de chez visaton... Peut-être seraient ils plus intéressant? je doit aussi avoir du 37 si ça colle mieux...
Parceque mettre les vilains médiums à la place du dome, ça sera laid...

Comment sont faits les ronds de déco argentés... ça fait partie des HPs ou c'est rapporté?

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 22 Mar 2021 21:03

Comment sont faits les ronds de déco argentés... ça fait partie des HPs ou c'est rapporté?

non c'est bien les HP qui sont de cette couleur.
Pffffff, vous m'aidez pas là... :)

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 22 Mar 2021 21:27

AMHA, déja changer le boomer pour un autre... A trouver même diametre ou un poil plus large, meilleures performances ...

Par exemple, le STX W25.200.8.MC est indiqué pour du clos mais il passe très bien en BR 35L/40Hz (Je connais pas le volume interne de ton enceinte...
Au besoin Le HD13D34, on peut remplacer son moteur par celui de HD13D37, en gardant sa plaque pour l'esthétique... Le D37 est plus linéaire et moins pêchu. Mais ça peut aussi rester tel quel, ça se mesure...
Le D25 c'est un très bon tweeter..
Après, un petit filtre là dessus et t'as une nouvelle en ceinte pour pas bien cher..

Y'a plein de mesures à faire avant de tweaker une enceinte, mais ça serait sympa...

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 22 Mar 2021 21:49

Erratum c'est bien un HD13R37 !
Dernière édition par tracerbox le 22 Mar 2021 22:21, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 22 Mar 2021 21:54

Elles font 40 litres interne :)
la courbe du médium
Dernière édition par tracerbox le 27 Mar 2021 21:46, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 23 Mar 2021 8:02

40L c'est impec pour le STW W25... Tu peux l'utiliser en clos ou en BR. manque juste 1mm pour rentrer mais un ptit coup de défonceuse et c'est bon..

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 23 Mar 2021 8:03

Avec ça et un ptit filtre maison, tu auras surement une chouette enceinte...

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 23 Mar 2021 8:37

il est effectivement sympa ce STX... :) sans doute plus apte a descendre que ce Audax avec sont Qts a 0.28 ?
Qu'est-ce que t'en penses ?

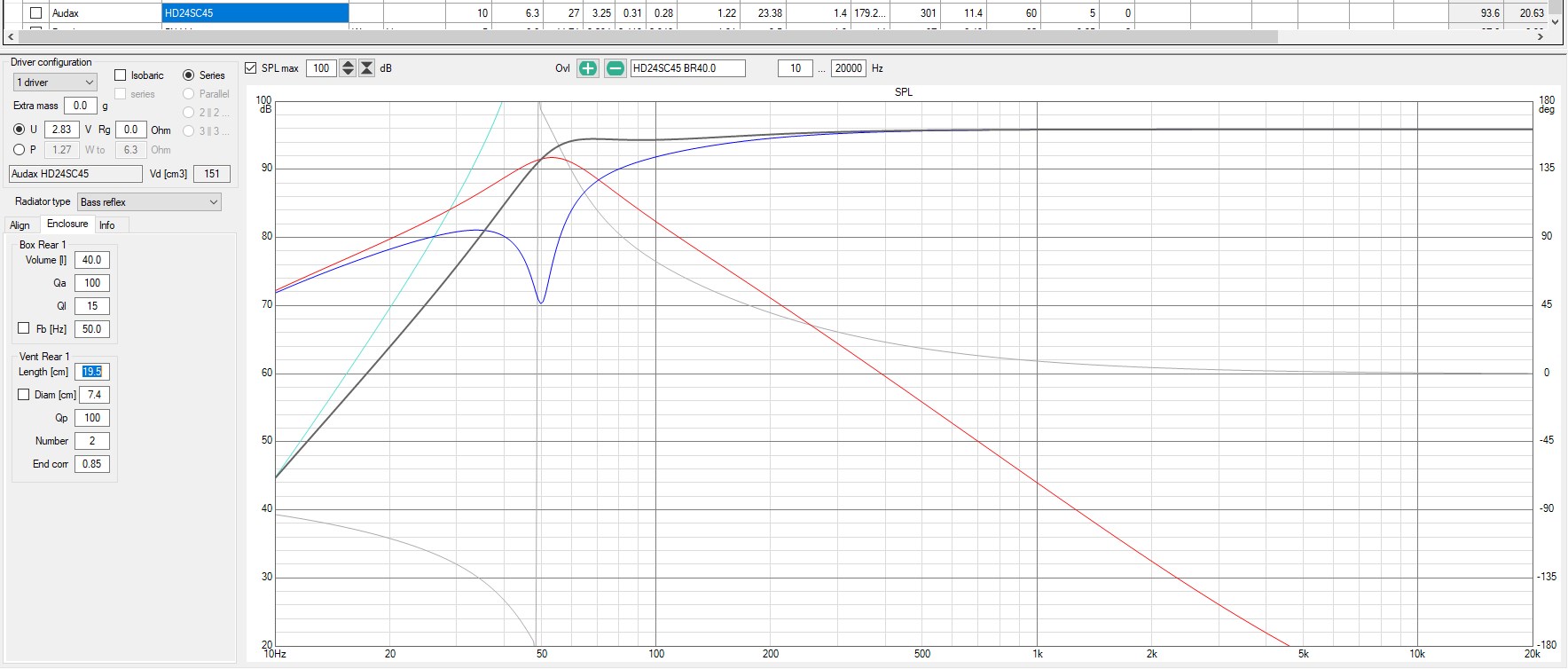

Bass Reflex:
HD24SC45 bass reflex 40L.jpg

Clos:
HD24SC45 clos 40L.jpg

C'est quoi ses caractéristiques a ce STX ?

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 23 Mar 2021 10:44

C'est sur le site STX.. 0.44 je crois. Disons entre BR et clos
En simul winISD, 40L accord entre 32Hz et 37Hz te donne une f3 à 40Hz, le GD est très contenu.
On peut obtenir des résultats intéressants en y ajoutant un PH ayant de la surtension... Tu descend en f3 à 33Hz avec un ajout de dB pile poil dans le disco kick :D Et le GD reste très raisonnable: 11ms à 50Hz, y'a des évents de BR qui font pire...

Quand j'ai passé commande, j'avais hésité entre le 25 et le 27... Suis en train de me dire que le 25 l'est pas mal du tout.. Maintenant faut voir ausi ce que ça donne en disto: Il est loin d'être aussi évolué que le boomer de la Bounty et ça se trouve c'est une daube... à 21€ le HP, faut ajouter le port, disons 20 à 30€???
Une valeur un peu plus sûre en disto c'est Dayton.. Y'a 2 ou 3 HPs qui correspondent en dimensions...

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 27 Mar 2021 12:49

je suis en train de faire des essais de bass reflex mais rien ne donne plus de niveau dans le grave que le clos.
:(
Je vais refaire le filtre suivant qui me parait plus abouti que le précédent... :siffle:
filtre a faire 2021-03-25.jpg

filtre a faire 2021-03-25 reverse.jpg

closvsbass reflex.jpg
