Mercuriale Monitor65- Audax - Tweak Vintage

Message » 10 Sep 2021 22:05

Bonsoir !

Un bout d'allumette dans le trou trop large avec au besoin un point de colle pour que ça tienne au serrage, déjà testé à plusieurs reprises :wink:
Stf972

Messages: 126
Inscription Forum: 16 Sep 2012 20:02
Localisation: Martinique
  • offline

Message » 10 Sep 2021 22:55

c'est une bonne idée si l'épaisseur du bois était importante mais là c'est vraiment de la m.... je dirais 5mm d'agglo... tu imagines :hein:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 11 Sep 2021 11:08

Salut TRACER
Tu fabriques un disque en contreplaqué d'ép 12/16 ,DI dia du trou, DE = DI +50mm ,si tu trouves des chutes de CP marine ,c'est top
tu le coupes en 2 pour pouvoir le rentrer à l'intérieur ,colle à bois + serre joint
NONO56
Membre HCFR
Membre HCFR

Messages: 924
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 13 Sep 2021 20:49

Bonsoir Nono, l'idée est très bonne je vais l'adopter !

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Nov 2021 15:28

Je reviens sur cette enceinte car jusqu’à ce jour elle n'était pas encore au point ! :mdr:
Le fiston a fait une écoute la semaine dernière et a trouvé une dureté de l'enceinte qui faisait saigner l'oreille.

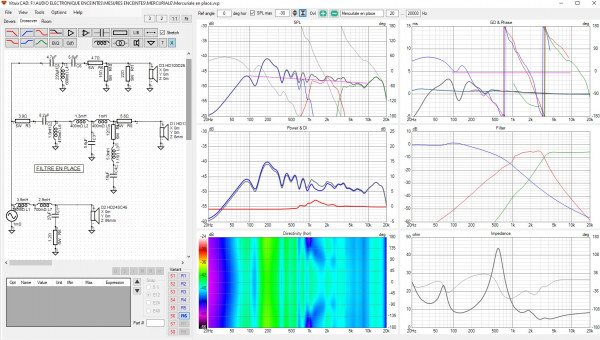

Le filtre est alors celui-ci:
filtre Matthieu.jpg

j'ai donc modifé le filtre en réduisant le condo du tweeter de 4.7 à 3.9. c'est vrai qu'il est efficient à 3/4khz là ou l'oreille est sensible.
je réduis le condo du médium de 8.2 à 6.8 pour atténuer la zone vers 1khz...
j'ai réduit le condo de 6.8 à 5.6 sur le pass bas du médium pour réhausser la zone 2/4khz
Le filtre devient donc celui-ci:
filtre après Matthieu.jpg

Et puis Christophe (CCC) est venu écouter hier.... il n'avait pas été du tout convaincu par l'écoute à sa dernière visite.
Faut dire que j'avais accumulé quelques boulettes :mdr:
Christophe m'a fait remettre le condo du médium à 8.2µf car l'écoute semblait se faire à travers un rideau (pour reprendre son terme)
Christophe m'a fait reculer les enceintes plus près du mur.(15cm environ)
filtre Christophe.jpg

Reverse au point s'écoute soit 2m80:
reverse 2m80.jpg

Et là c'est vraiment bon, je ne pense pas revenir sur ce filtre de sitôt :bravo:
Reste le défaut de ces enceintes: la position des hp qui fait que l'on est obligé de pincer les enceintes vers la zone d'écoute pour que les hp soient à distance identique par rapport aux oreilles entre l'enceinte gauche et la droite. :evil:
Dernière édition par tracerbox le 01 Nov 2021 17:10, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Nov 2021 16:10

Bonsoir TRACER
Super ,c'est sympa de communiquer sur tes projets
Un point que tu n'évoques pas , c'est la sensibilité finale
Quand je vois les résistances en médium et tweeter , il doit rester 82 dB
Je pense que tes boomers ont perdu en magnétisme
Cela dit, tu as toujours ton kit AUDAX modifié AGNO pour te régaler
NONO56
Membre HCFR
Membre HCFR

Messages: 924
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 01 Nov 2021 17:08

bonsoir Nono,

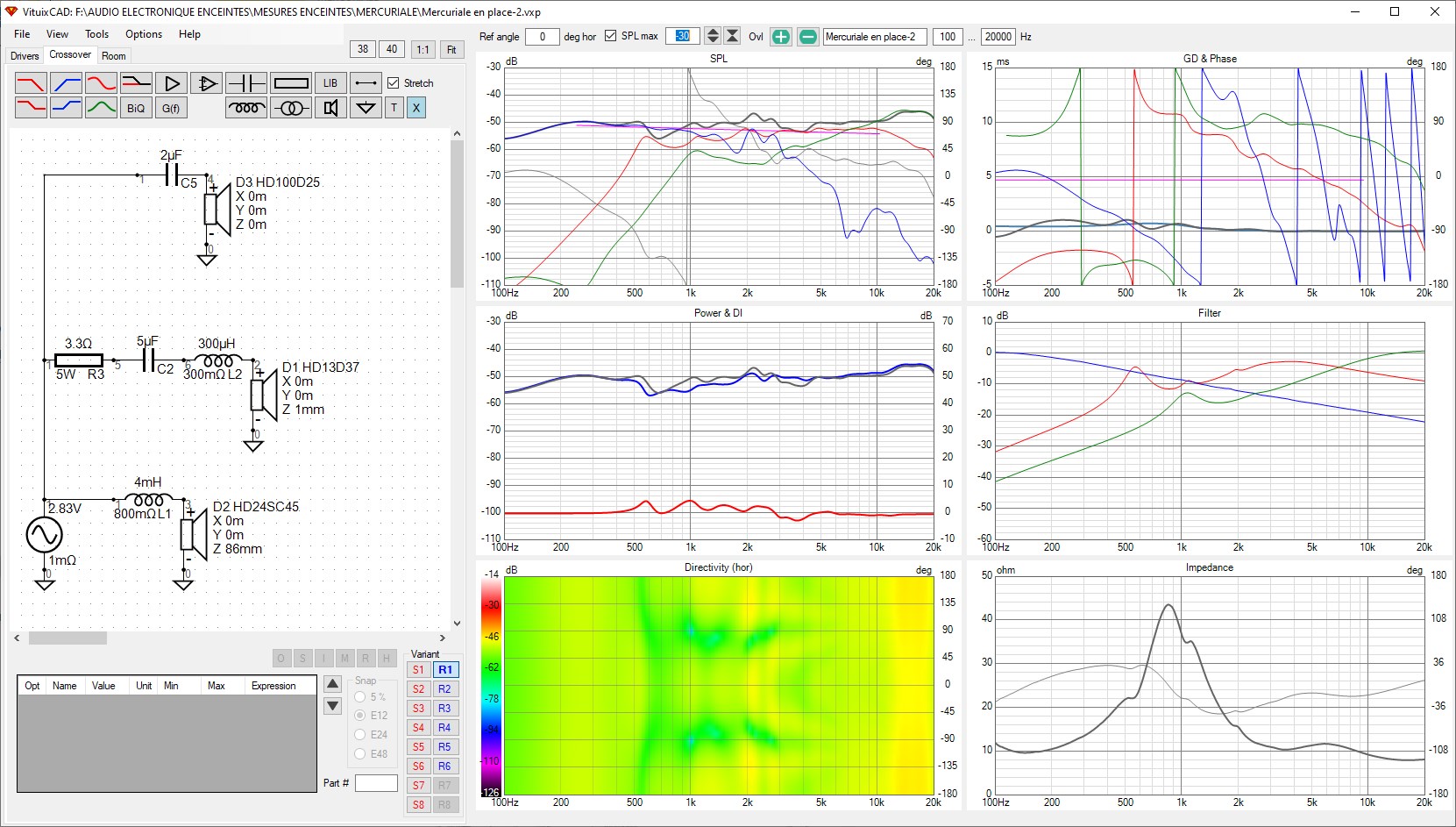

je ne sais pas trop si le boomer est démagnetisé car regarde le niveau avec le filtre d'origine... on est à -50db.
filtre origine.jpg

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 03 Nov 2021 23:01

Il ne s'est pas passé beaucoup de temps avant que je ne revienne sur ce filtre :lol:

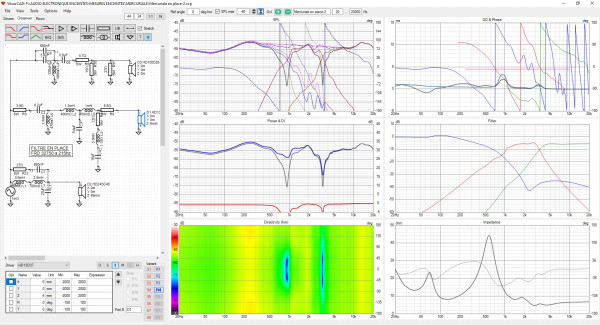

J'ai ajouté un notch (0.68µf+27ohm) pour killer la résonance du boomer à 2khz et c'est pas mal du tout !

sinon avec et sans nocth:
avec et sans notch.jpg



ah et puis j'ai refait les FRD car j'avais dû prendre la réflexion pour que ce soit aussi bruité. :mdr:
Le reverse à 1m00:
reverse 1m00.jpg


Le reverse à 2m80:
reverse 2m80.jpg


Mesure à 1m00:
mesure 1m00.jpg

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Fév 2025 18:28

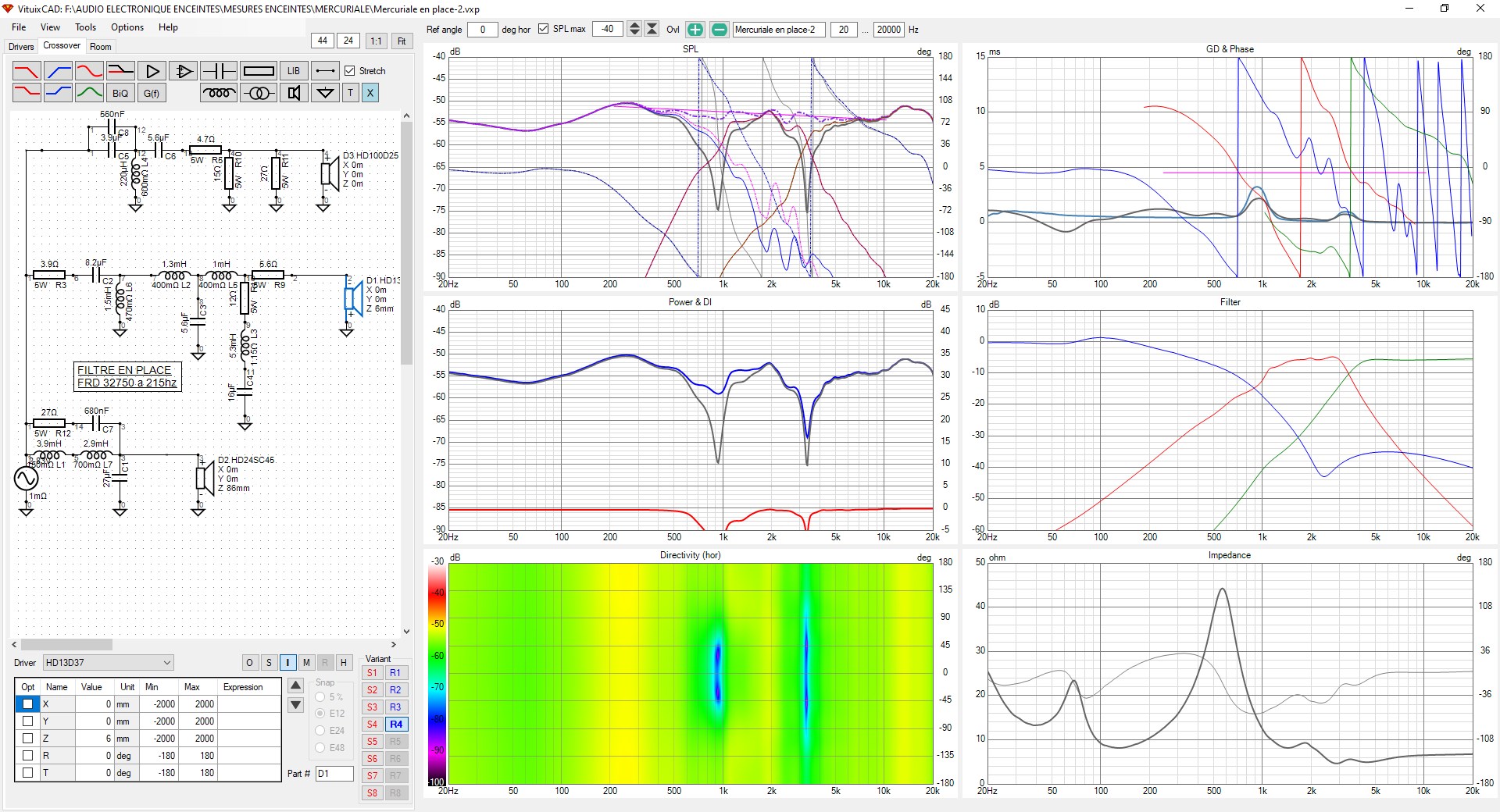

J'ai refait le filtre de la Mercuriale en prenant en compte les hors axes:
C'est pas joli joli, c'est quoi le problème de ce médium/tweeter Audax ?
Filtre Monitor 65 Mercuriale.jpg


La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Fév 2025 18:48

tracerbox a écrit:... c'est quoi le problème de ce médium/tweeter Audax ?

AMHA c'est peut-être plus de la diffraction de baffle que le hp en lui-même, tu penses pas?

La configuration dans mon profil


Un bon son, c'est quand ça sonne naturel, point. Et tout le monde est capable de le reconnaître, pas de soucis.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11780
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 04 Fév 2025 18:55

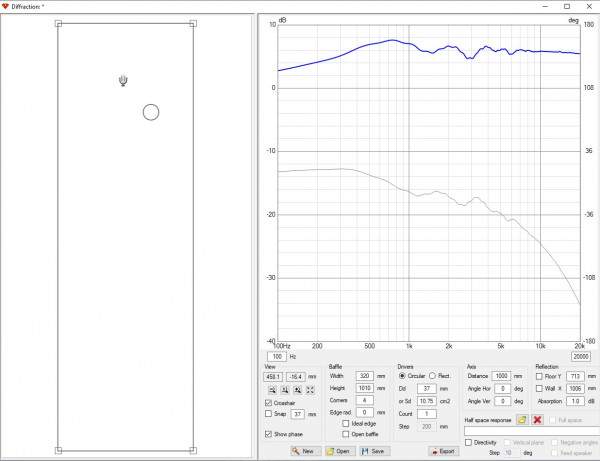

Effectivement ça fait un creux à 3khz de 2db environ. mais bon pas autant que ce que l'on voit plus haut sur la courbe.
diffraction HD13D37.jpg

Alors peut-être que cumulé avec la diffraction du tweeter...
diffraction HD100D25.jpg

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Fév 2025 19:50

J'ai toujours trouvé que les simulators simplistes ne donnaient, en fin de compte, qu'une idée approximative de la réalité en matière de diffractions, notamment parce qu'ils ne prennent pas en compte les hps environnants.
Dans ton cas, la contribution du tweeter vers 3kHz est, AMHA, trop réduite pour influer sur ce creux.

La configuration dans mon profil


Un bon son, c'est quand ça sonne naturel, point. Et tout le monde est capable de le reconnaître, pas de soucis.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11780
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 07 Fév 2025 11:33

Petite précision qui a son importance !
Lorsque j'ai capturé les FRD du médium et tweeter je l'ai fait avec le micro placé entre ces HP.
Et je n'ai pas renseigné les X et Y de ces 2 HP comme si ils étaient coïncidents. Je me demande si c'est une bonne méthode...
Fichiers joints
face mercuriale monitor 65.jpg
face mercuriale monitor 65.jpg (28.6 Kio) Vu 89 fois

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 07 Fév 2025 20:08

tracerbox a écrit:Petite précision qui a son importance !
Lorsque j'ai capturé les FRD du médium et tweeter je l'ai fait avec le micro placé entre ces HP.
Et je n'ai pas renseigné les X et Y de ces 2 HP comme si ils étaient coïncidents. Je me demande si c'est une bonne méthode...

Dans ce cas, tu as eu raison, il ne faut évidemment pas renseigner X et Y.
Cependant, de telles mesures avec micro décalé par rapport au plein-axe, ne prennent en compte ni la diffraction réelle subie par chacun des hps ni leur directivité réelle. Ceci dit, sur de tels petits hps, ça n'est pas bien grave. :wink:

La configuration dans mon profil


Un bon son, c'est quand ça sonne naturel, point. Et tout le monde est capable de le reconnaître, pas de soucis.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11780
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 07 Fév 2025 21:00

Ceci dit, sur de tels petits hps, ça n'est pas bien grave. :wink:

Ouf !

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 2062
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline
