Les enceintes ( hors caissons qui ont un forum à part )

Mercuriale Monitor65- Audax - Tweak Vintage

Message » 21 Mar 2014 22:49

Allez je me lance !
Ça fait un moment que je voulais poster ce sujet sur une vieille paire d’enceintes Mercuriales de la bonne époque équipée de haut-parleurs Audax de bonne facture :wink:
Ça fait quelques années qu’elles sonorisent le garage et j’avais envie en modifiant le filtrage
d’améliorer si possible le rendu de ces Mercuriales Monitor 65 !

il y a donc sur cette enceintes :

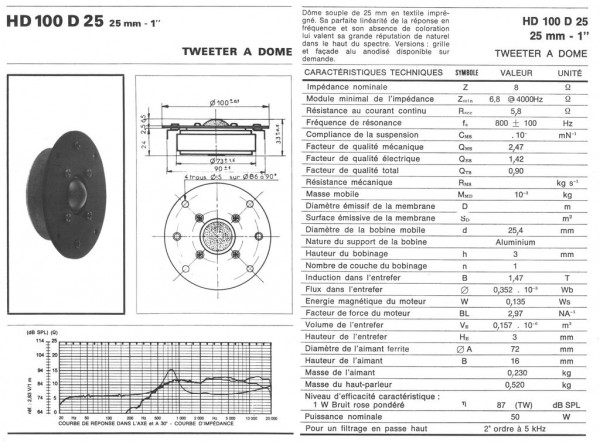

un tweeter à dôme HD100D25-Fréquence de résonance = 1000Hz .
Un tweeter/médium HD13D37R-Fréquence de résonance = 600Hz.
Un boomer HD24SC45-Fréquence de résonance = 70Hz.
Il y a donc 2 tweeter…pourquoi ? :wtf:
Le filtrage d’origine est minimaliste à 6db avec une atténuation sur le médium par résistance en série :cry: .
Voici le filtre en question :
Filtre Mercuriale origine.JPG
Filtre Mercuriale origine.JPG (39.86 Kio) Vu 1267 fois


Voici la courbe du boomer sans filtre (rouge) et avec filtre à 6db(vert).
On peut voir le fractionnement et que le filtre à 6db ne l’atténue pas beaucoup (15db)
Imageimagik

Voici la courbe du médium sans filtre (rouge)et avec filtre à 6db(vert).
il y a une pointe à 1000Hz, est-ce lié à la Fs du tweeter ?
Imageimagik
il y a une modification sur ce type de HP par Troels Gravesen http://www.troelsgravesen.dk/TW034.htm
et je me demandais si elle pouvait s'appliquer sur celui-ci ?

Voici la courbe du tweeter sans filtre (rouge)et avec filtre à 6db(vert).
on voit bien la pointe de résonance à 1000Hz. :x
Imageimagik
La courbe de réponse en bleu:
Imageimagik

vous pouvez y allez de vos commentaires et idées ! :thks:
Dernière édition par tracerbox le 19 Avr 2021 10:47, édité 7 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Annonce

Message par Google » 21 Mar 2014 22:49



Publicite


Encart supprimé pour les membres HCFR

Message » 21 Mar 2014 23:28

Voici le filtre modifiée :
Imageimagik
le tweeter avec son nouveau filtre (vert) et sans filtre (rouge)
Imageimagik
le médium avec son nouveau filtre (vert) et sans filtre (rouge)
Imageimagik
le boomer avec son nouveau filtre (vert) et sans filtre (rouge)
Imageimagik
courbe de réponse en bleu:
Imageimagik

mesure à 1m50
Imageimagik
Reverse au point d'écoute soit 2m60:
Imageimagik
je le trouve sympa le reverse :hehe:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 21 Mar 2014 23:54

salut Sylvain,

là je me marre; t'en as eu marre de m'emm..... avec tes 10000 mails? :mdr:
Il y a donc 2 tweeter…pourquoi ?
pour quasi rien, c'était la mode à cette époque! on était jeune, on entendait encore au-dessus de 12kHz. :P

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11222
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 21 Mar 2014 23:58

Oula je sens que ça va être ma fête :mdr:
j'ai ralenti la cadence hein ? notre dernier échange dâte du 8 Mars. 8)
Dernière édition par tracerbox le 22 Mar 2014 0:01, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 21 Mar 2014 23:59

meuhhh non!

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11222
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 22 Mar 2014 0:05

toute façon ce sujet n'intéressera personne , suffit de taper "mercuriales monitor 65 " sur google et tu tombes sur des photos que j'ai mis sur la toile :lol:
a croire qu'elles sont sorties à 1 exemplaire !
il y en avait une paire sur Lecoincoin ces derniers temps et peut-être que l'acheteur sera intéressé par cette modification.
Dernière édition par tracerbox le 23 Mar 2014 17:24, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 22 Mar 2014 0:05

il y a une pointe à 1000Hz, est-ce lié à la Fs du tweeter ?
c'est dû à l'absence de chambre arrière (décompression)
il y a une modification sur ce type de HP par Troels Gravesen http://www.troelsgravesen.dk/TW034.htm
et je me demandais si elle pouvait s'appliquer sur celui-ci ?
oui!

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11222
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 22 Mar 2014 11:02

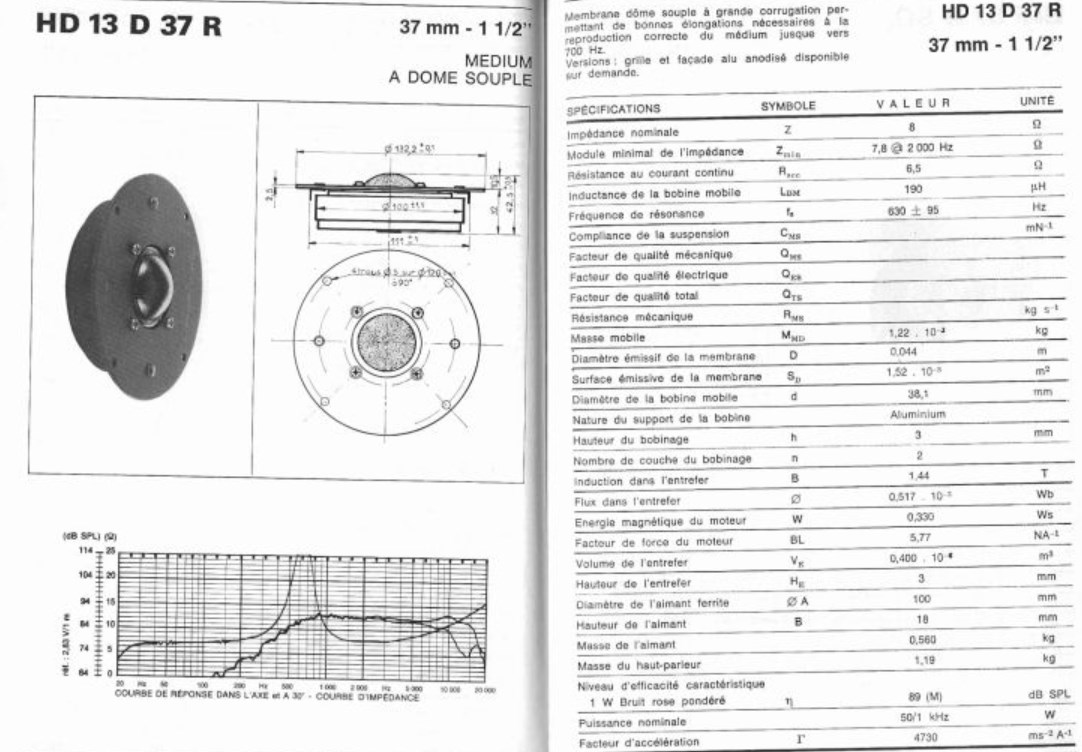

Bonjour,voici les caractéristiques du D37, on y voit qu'au dessus de 10000 ça chute, d'ou l'ajout d'un tweeter
J'étais parti pour te conseiller de raccorder sous 1200, mais vu que la longueur de bobine est égale à la longueur de l'entrefer soit 3mm et que le 24 est encore à l'aise, il faut juste placer une résistance sur la ligne qui alimente le médium et l'aigu pour obtenir un bon équilibre, le raccord médium aigu est nickel
J'ai passé 20 ans avec cet excellent boomer, mort de la suspension mousse, la tienne est d'origine?
NONO56
Membre HCFR
Membre HCFR

Messages: 742
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 22 Mar 2014 12:02

j'aime bien les caractéristiques de sa fs: 630Hz +/- 95Hz !! audax était "large" mais c'est plus proche de la réalité que des caractéristiques sans tolérances, c'est clair!

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11222
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 22 Mar 2014 15:05

non la suspension n'est pas d'origine. j'avais trouvé le moyen d'en fabriquer une sur mesure (voir sur le site de DP) mais j'ai été pris de remords en me disant que ces HP valaient la peine d'avoir une suspension mousse comme il se doit.
en tout cas ces enceintes avec leur nouveau filtre sont :love:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 23 Mar 2014 10:30

Agno, on ne se moque pas des techniciens qui définissent les spécif, le +/-95 H est simplement le résultat d'une tolérance de +/-15% indiquée sur le catalogue
NONO56
Membre HCFR
Membre HCFR

Messages: 742
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 23 Mar 2014 10:52

NONO56 a écrit:Agno, on ne se moque pas des techniciens qui définissent les spécif, le +/-95 H est simplement le résultat d'une tolérance de +/-15% indiquée sur le catalogue

je sais bien, mais 15% ça donne une fs entre 535 et 725Hz... cette plage est énorme et, pour moi, dénote a priori un problème de tolérances de fabrication (bon, c'est vieux, mais quand même...).
Savez-vous s'il existe une norme (IEC) ou autre dans ce domaine?

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11222
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 21 Mar 2021 20:24

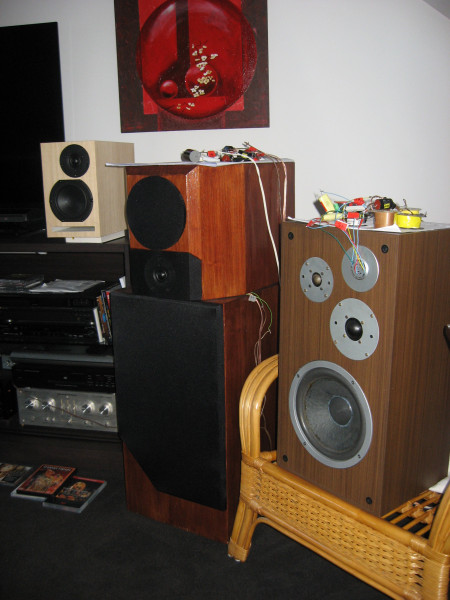

je déterre le sujet car Rascalito m'a donné une paire de médium Focal qui peuvent remplacer avantageusement le "médium" Audax de ces Monitor65.
