Minimousse, la mini qui n'a peur de rien !

Message » 21 Mai 2021 18:32

Hello les gens.

Et oui, encore un nouveau projet, mais pas pour moi cette fois.
Devant les Pimousses, j'ai un collègue qui m'a demandé de lui faire une paire de petites enceintes pour son HC du salon, à partir des HP de la Pimousse, mais en 2 voies.
Comme maitre Agnositc1er à un peu bosser dessus, j'ai donc une bonne base de travail pour affiner le filtrage.
Les HP sont donc le 5FE120-8 et le DX20BF-04.
Je vous présente : la Minimousse :ane: !



Le choix de la façade n'est pas encore arrêté, Valchromat ou CP, mais voila l'idée (dimensions finalisées).

Avec un filtrage à 60Hz de l'ampli HC, ces petites vont envoyer !!!

A bientôt pour la suite.

- EDIT -

Le projet est terminé.
Voila les éléments pour qui voudrait les faires :

Les plans de l'enceinte.
Minimousse_Façade.pdf
(121.65 Kio) Téléchargé 49 fois

Minimousse_Coupe_principale.pdf
(132.29 Kio) Téléchargé 45 fois


Le plan du filtre.
Filtre.pdf
(69.92 Kio) Téléchargé 56 fois

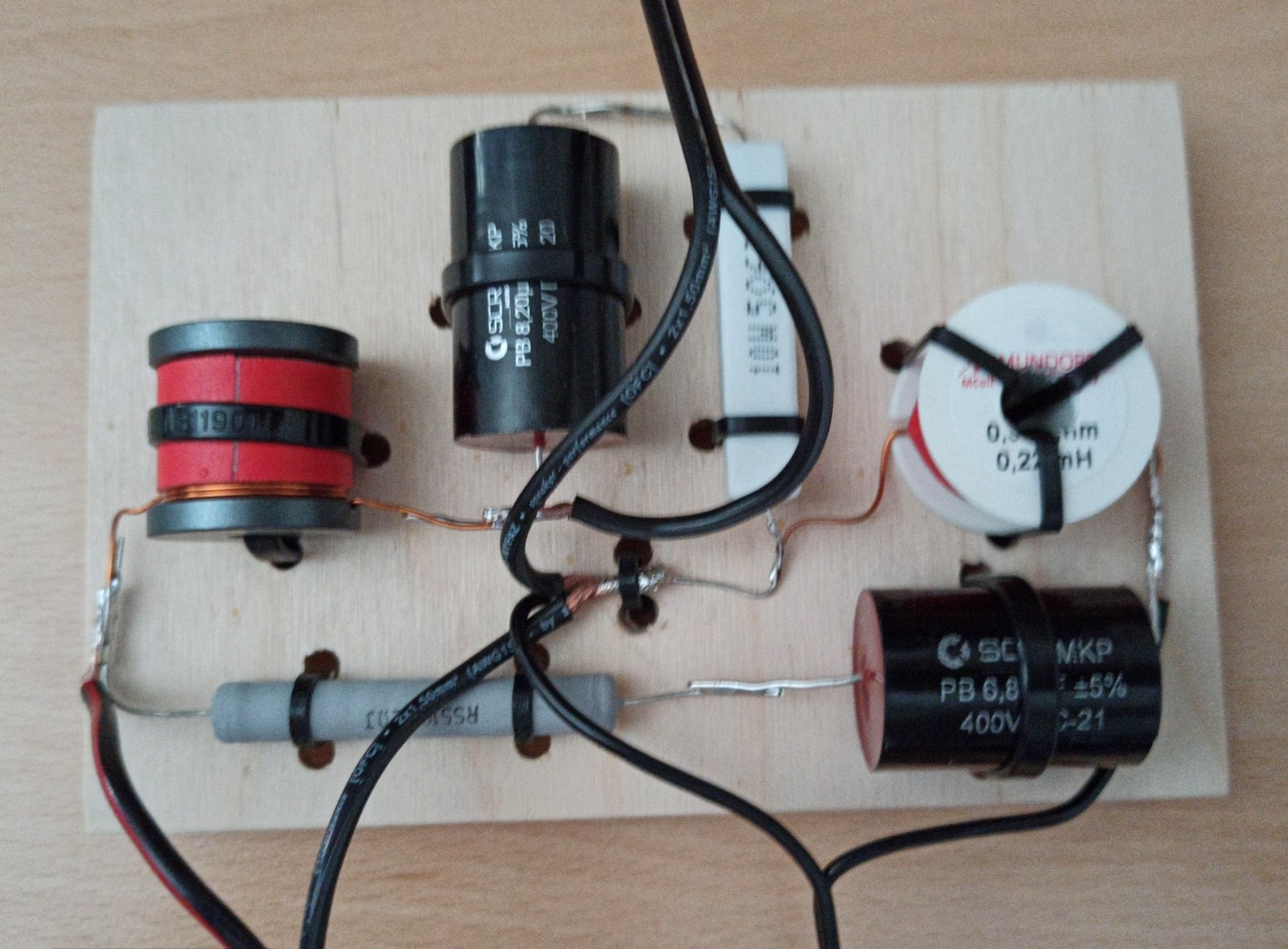

Minimousse - filtre.jpg


Et les photos ...

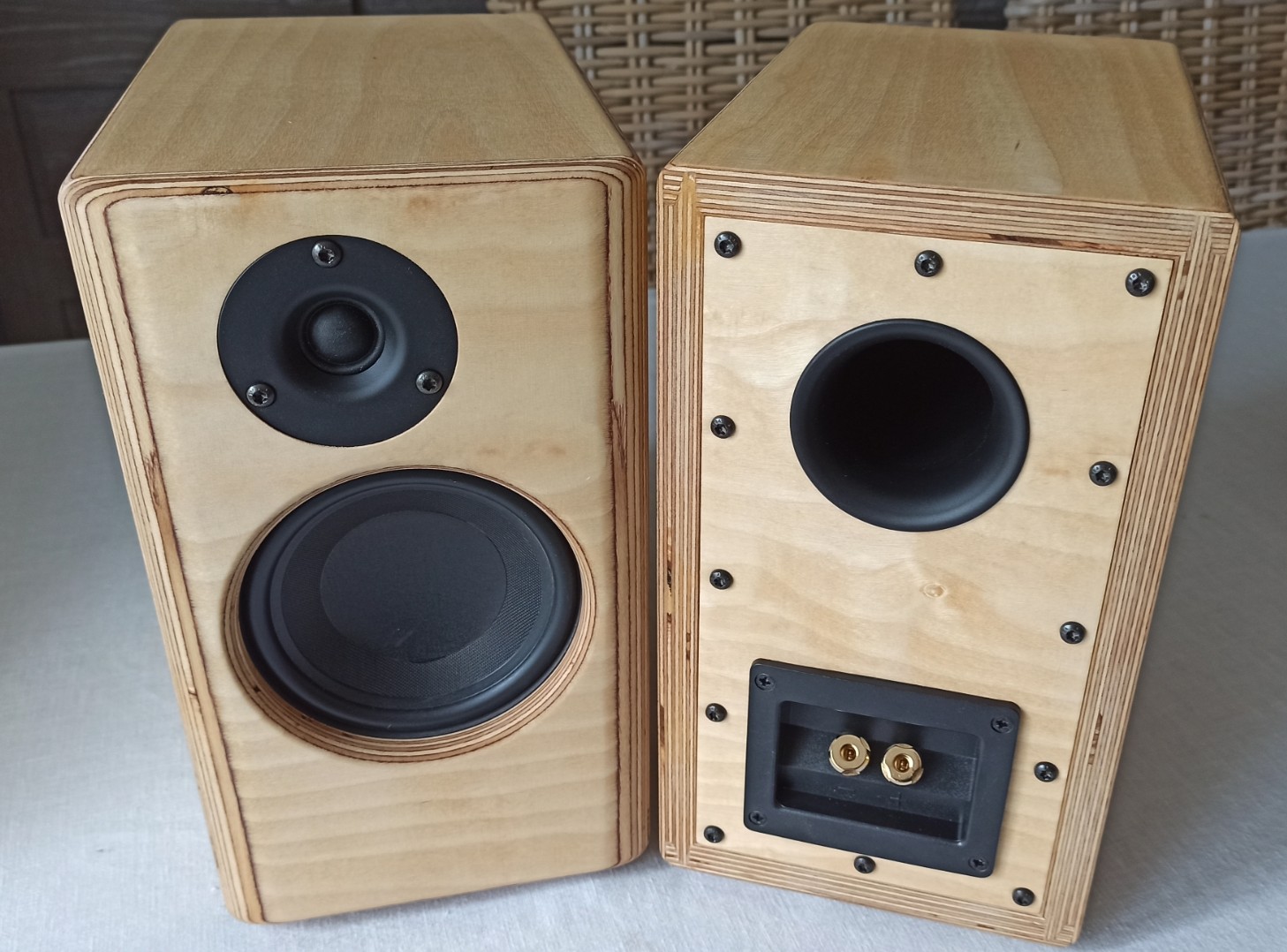

Minimousse - final.jpg
Dernière édition par ASP68 le 27 Aoû 2021 10:51, édité 1 fois.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Annonce

Message par Google » 21 Mai 2021 18:32



Publicite


Encart supprimé pour les membres HCFR

Message » 24 Mai 2021 9:12

Connaissant tes réalisations, je suis ce post avec attention :bravo:
Davine62

Messages: 8
Inscription Forum: 22 Mai 2021 13:59
Localisation: 62 Bethune
  • offline

Message » 24 Mai 2021 9:21

C'est gentil, merci :thks: .

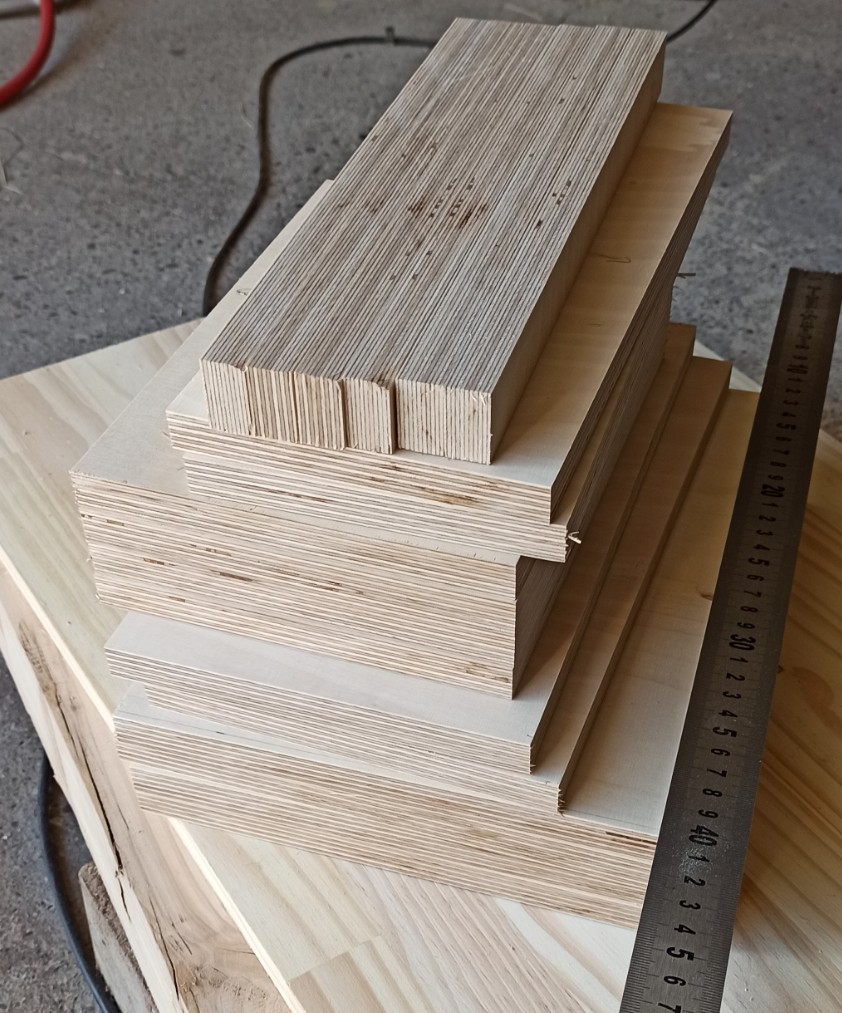

Samedi, c'était débit :



Les dimensions : 280x160x230

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 24 Mai 2021 11:00

C'est gentil, merci :thks:


Normal :bravo: ,je viens d'arriver d'un autre forum pour enceinte à pavillon :wink: ou tes réalisations sont de très bonnes qualités :bravo:
J'ai épluché quelques pages de tes réalisations ici et je comprends mieux ton niveau de conception :ohmg:
NB: je peux pas voir tes images pour l'instant ... :wtf:
Davine62

Messages: 8
Inscription Forum: 22 Mai 2021 13:59
Localisation: 62 Bethune
  • offline

Message » 24 Mai 2021 11:39

Je fais selon mes connaissances ...
Il y a des réalisations d'un bien autre niveau ici !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 24 Mai 2021 11:50

Il y a des réalisations d'un bien autre niveau ici !


En effet , impressionnant le niveau de détail mis en œuvre sur les réalisations de ce site :bravo:
Penses tu que les "pimousses" et "minimousses" peuvent être une bonne base pour un kit 5.1 dynamique ?
Davine62

Messages: 8
Inscription Forum: 22 Mai 2021 13:59
Localisation: 62 Bethune
  • offline

Message » 24 Mai 2021 11:55

Pimousse est orientée écoute de proximité de haute qualité (et de puissance modeste).
Minimousse est plus prévu pour envoyer la sauce accompagné d'un caisson, tout en restant qualitatif.
Un 5.1 en full minimousse devrait bien marcher !

Dernier point, le coût de revient n'est pas le même, d'environ 75€ par minimousse a presque 200€ par pimousse.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 24 Mai 2021 12:42

ok merci ASP68 :wink:
Davine62

Messages: 8
Inscription Forum: 22 Mai 2021 13:59
Localisation: 62 Bethune
  • offline

Message » 24 Mai 2021 18:23

Suite des travaux du jour.

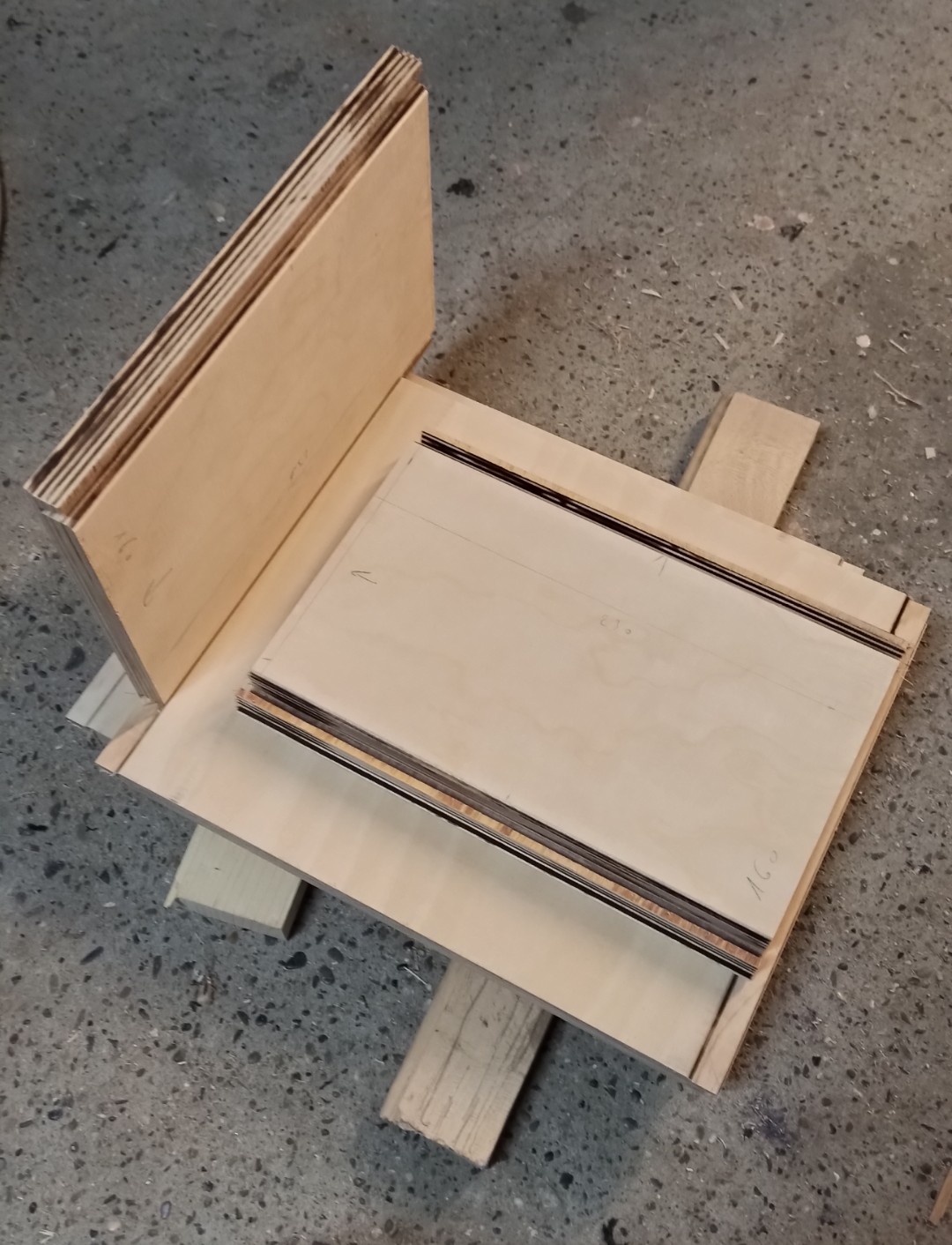

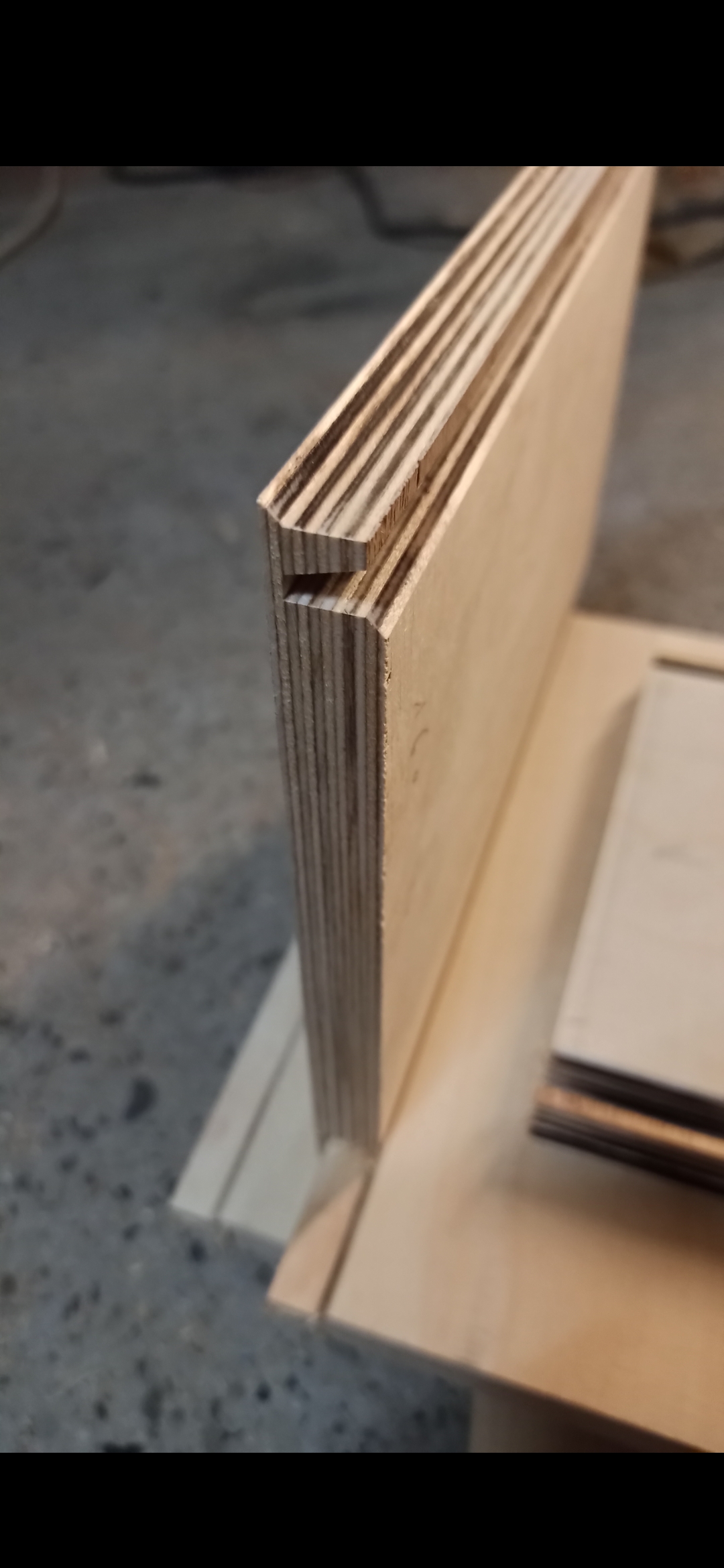

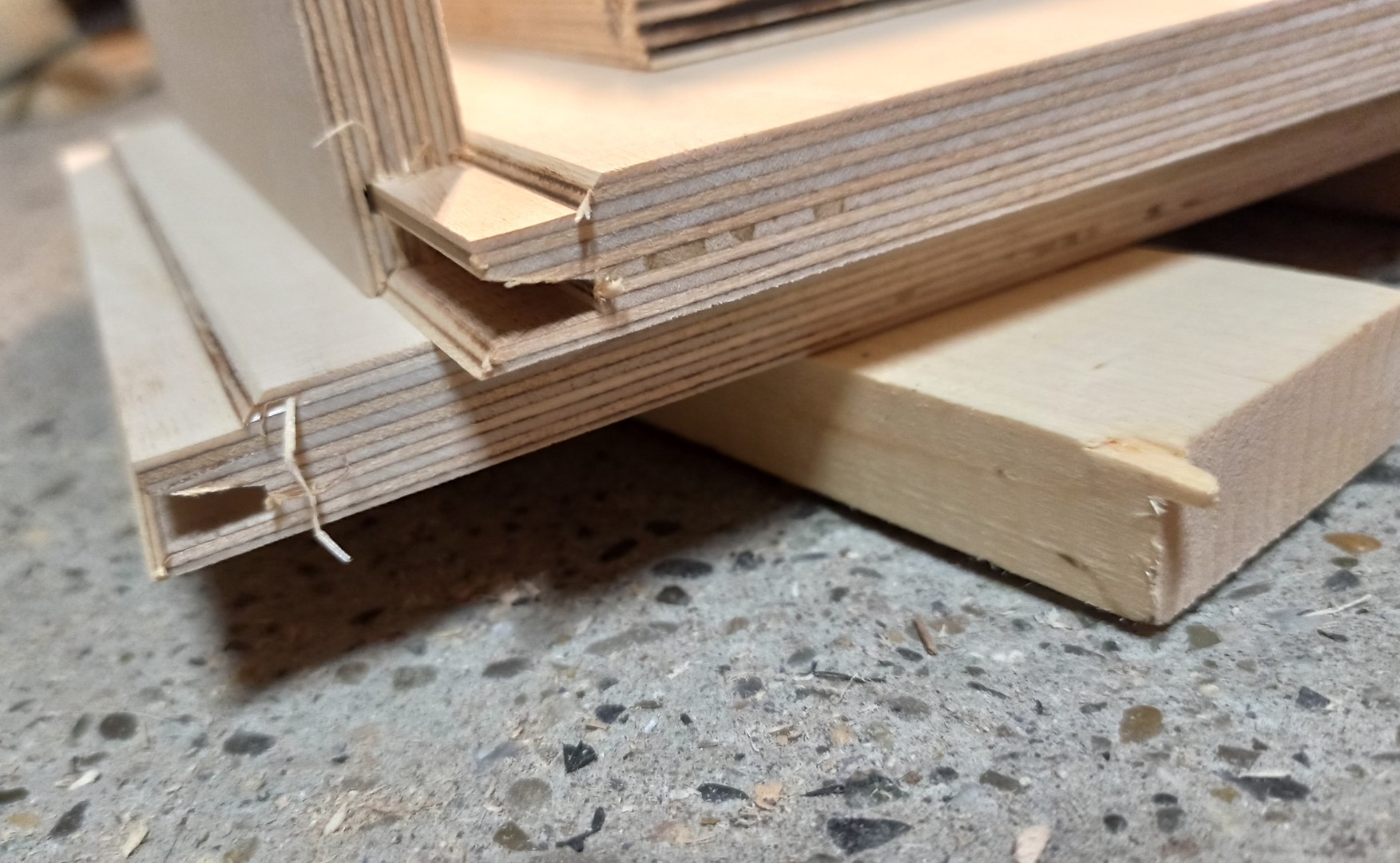

Coupe d'onglet verrouillé a 45° (j'adore cet usinage).

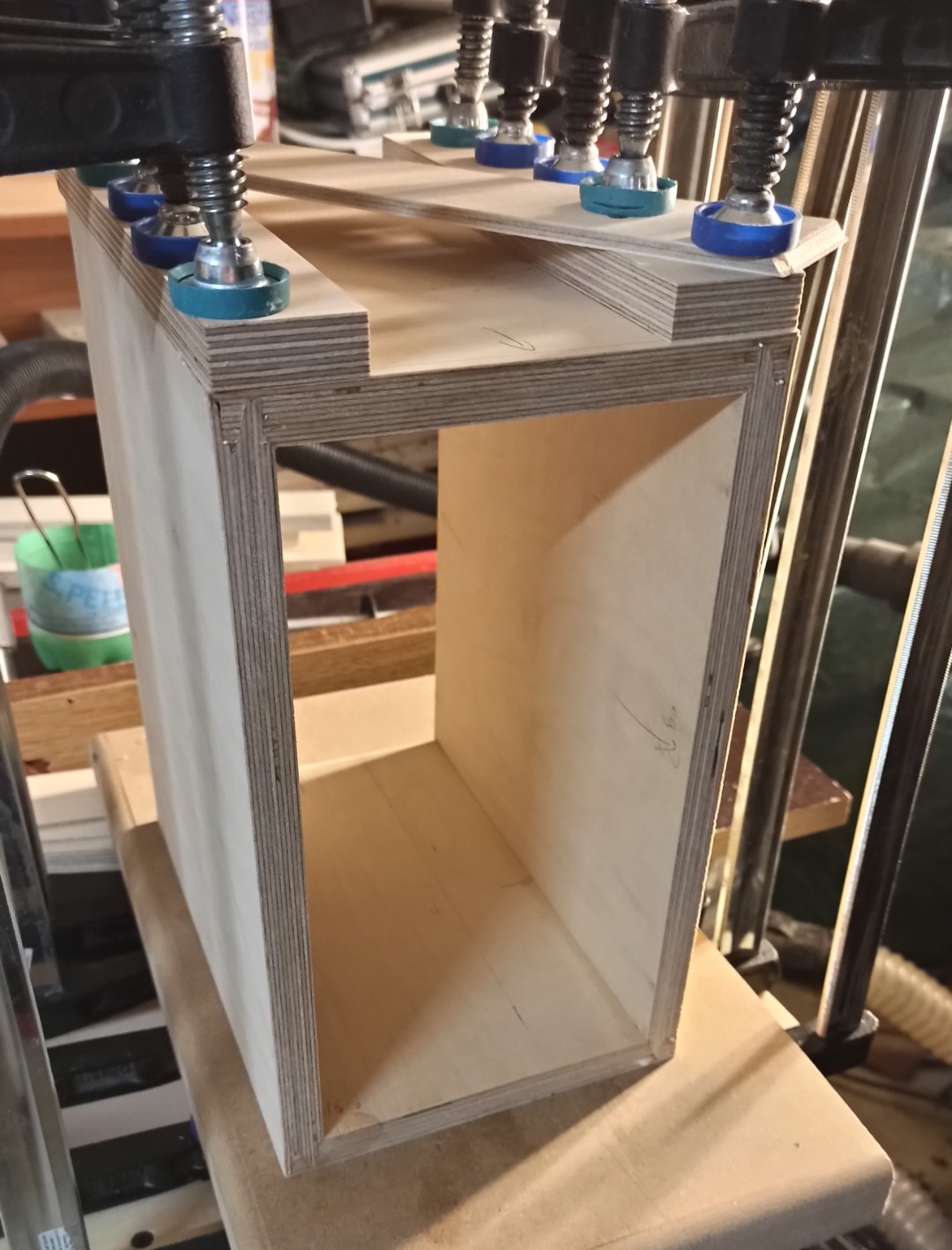

Et collage de la 1ere caisse dans la foulée.

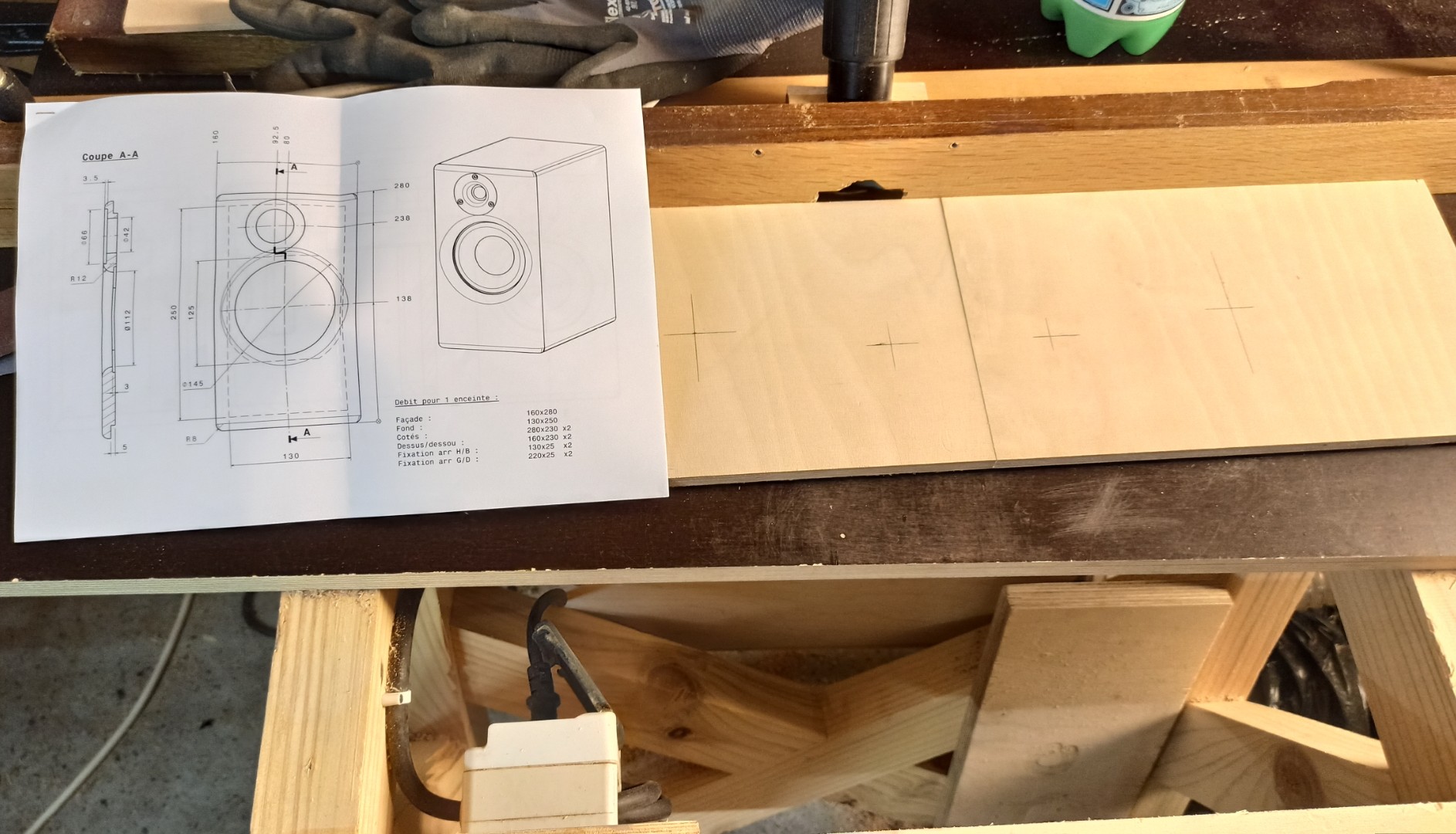

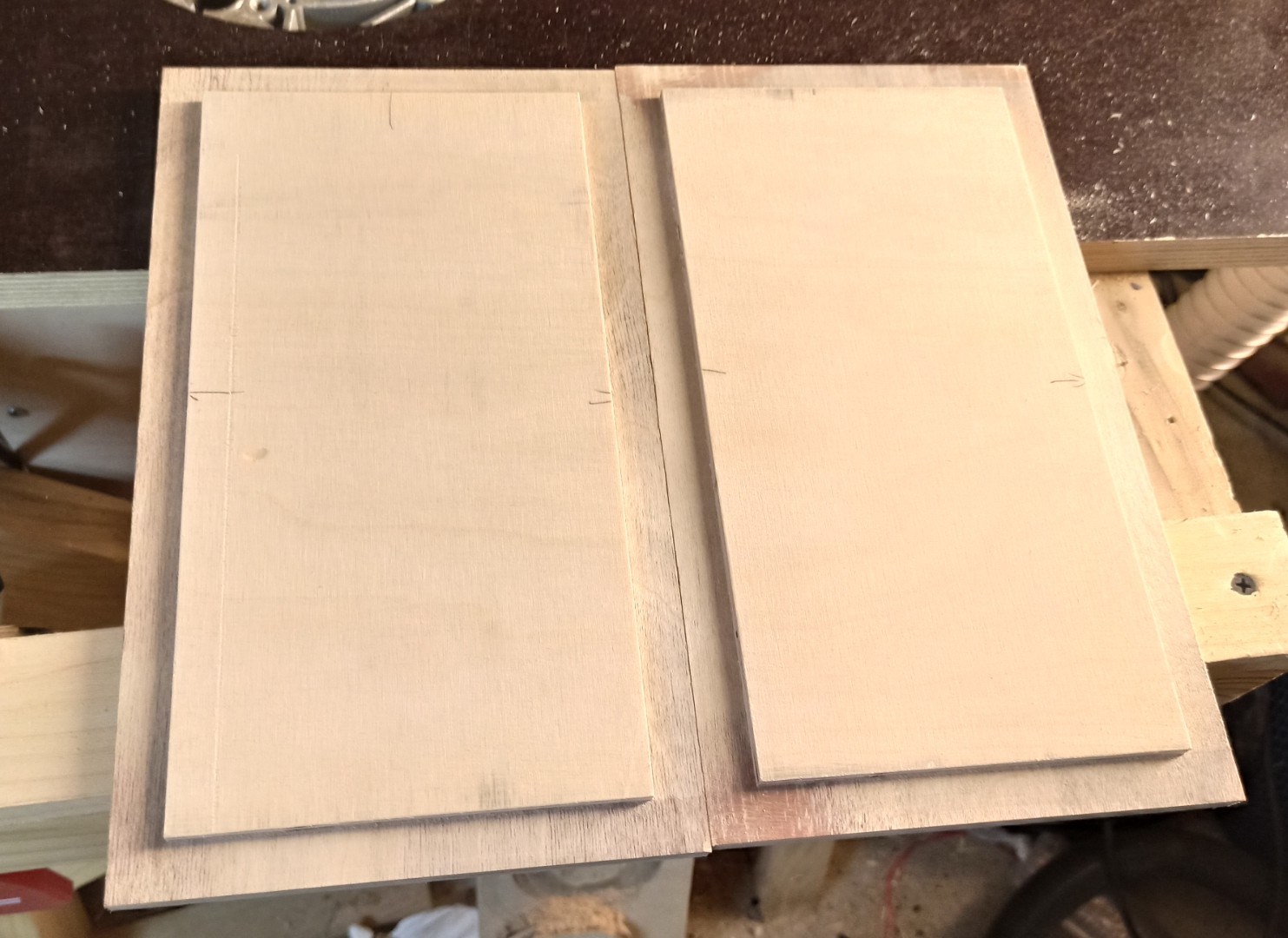

Préparation des façades : feuillures et traçage des ouvertures (avec le petit plan qui va bien).




Ce projet doit aller vite (j'ai en gros 1 mois pour faire, sachant que la partie menuiserie est vraiment simple et rapide, je sais que je vais galérer pour la MAP) et comme mes projets sont en stand-by par manque de matos, il est prioritaire.

Hopla comme on dit par chez nous, bientôt la suite.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 24 Mai 2021 18:57

Super ! avec un usinage de ce type l'assemblage doit être un régal :bravo:
Davine62

Messages: 8
Inscription Forum: 22 Mai 2021 13:59
Localisation: 62 Bethune
  • offline

Message » 24 Mai 2021 19:02

Ça va très bien, mais faut y aller mollo avec la colle, sinon ça ne va pas au fond !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 24 Mai 2021 21:13

super cette petite mini, c'est beau ,c'est du clos ? je verrai bien du Kartesian dedans , bon ce ne sera pas le même prix :roll:
bub37
Membre HCFR
Membre HCFR

Messages: 463
Inscription Forum: 25 Mar 2011 17:56
Localisation: TOURS 37
  • online

Message » 24 Mai 2021 21:14

Merci.
Non, c'est du BR.
Oui, du Kartesian aurait été sympa, mais ce n'était pas le CDC de cette enceinte.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 25 Mai 2021 12:29

Tu peux nous montrer la fraise stp ?
Brad Pitt

Messages: 596
Inscription Forum: 16 Nov 2019 19:00
Localisation: Sud RP
  • offline

Message » 25 Mai 2021 13:41

C'est celle-ci :
