Minimousse, la mini qui n'a peur de rien !

Message » 13 Juin 2021 19:43

Petite malette spécial mesure prête !

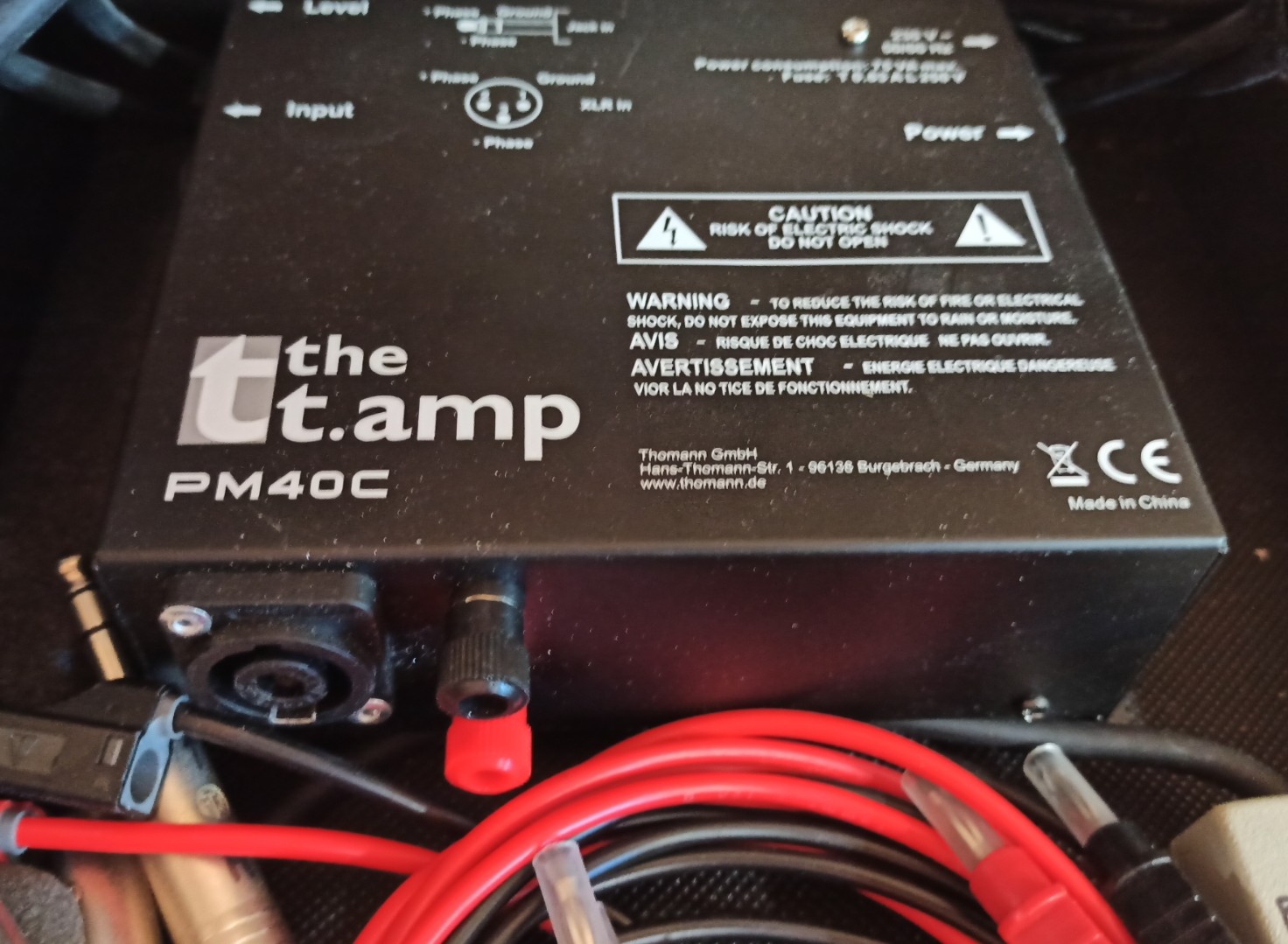

J'ai aussi modifié le PM40C pour qu'il soit mesure proof !


Ajout d'embases banane pour la mesure de tension de sortie et d'une embase speakon pour brancher HP et/ou enceinte.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Annonce

Message par Google » 13 Juin 2021 19:43



Publicite


Encart supprimé pour les membres HCFR

Message » 14 Juin 2021 9:12

Ah j'adore ! Faut que je m'en prépare un comme ça !
Et pas mal la modif du pm40C... je pense que je vais laisser tomber le SMSLAD18 !
HoberM
Membre HCFR
Membre HCFR

Messages: 1424
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 17 Juin 2021 18:20

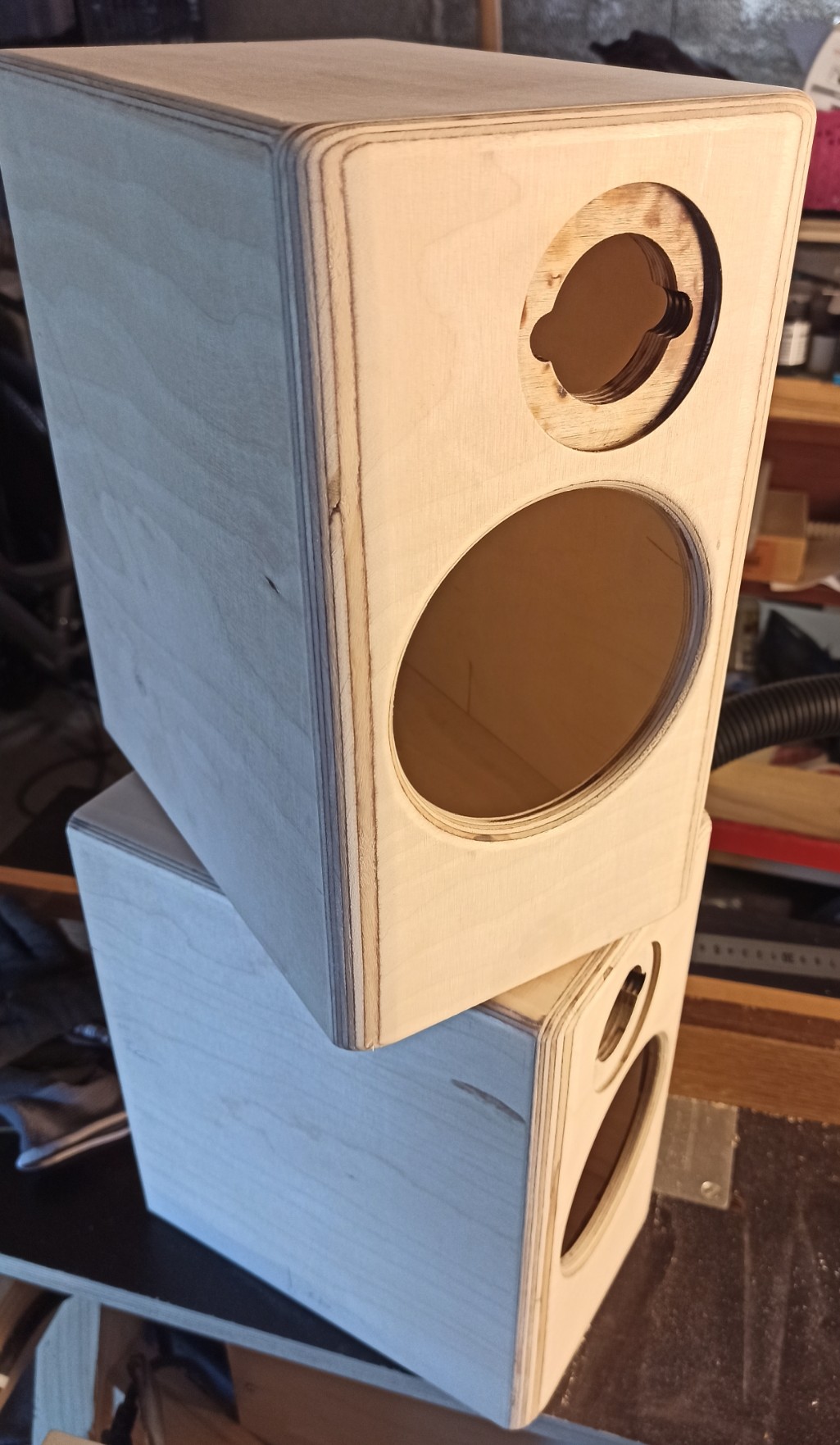

Allez, on avance encore un peu ...



Question bête !!!
Peut-on faire la MAP d'une enceinte BR sans évent, juste avec le trou ?
Pour le raccord a 2.5kHz, je pense que ça ne joue pas, mais quid de la BSC ?

Me trucidez pas tous en même temps :) !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 20 Juin 2021 23:29

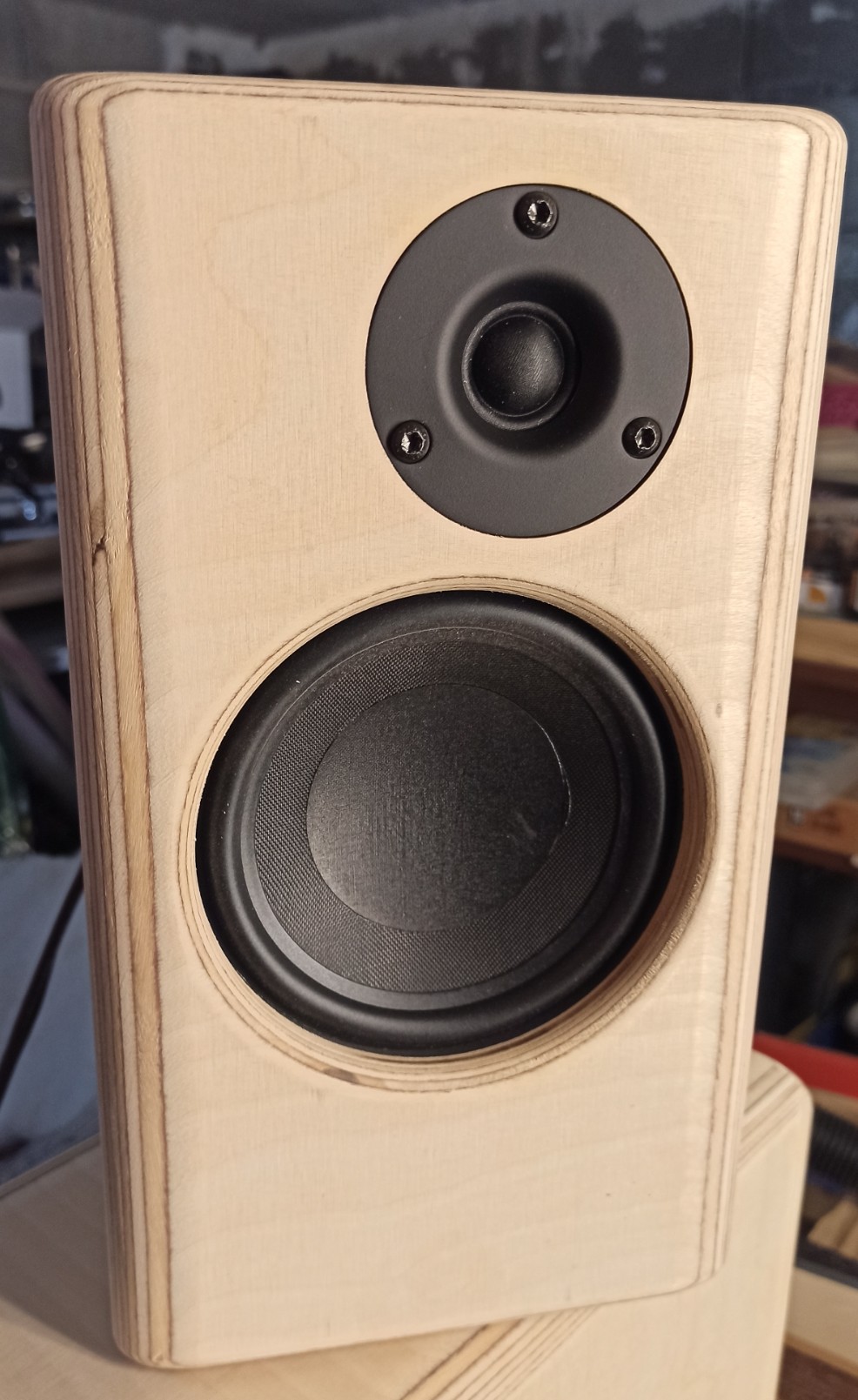

Allez zou, on termine l'enceinte pour faire des mesures.

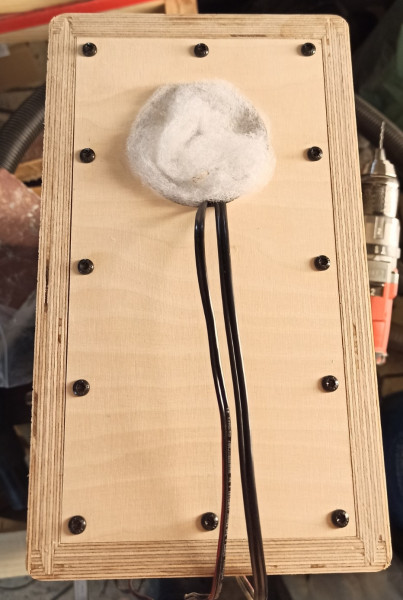

Comme je n'ai pas encore l'évent, j'ai suivi la recommandation de maître Agnostic1er, du dacron dans le trou de l'évent.



Prêt pour la mesure !


La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 21 Juin 2021 9:31

Meilleur moment ;)

C'est quoi le petit boitier entre la sortie casque et les entrées ?
HoberM
Membre HCFR
Membre HCFR

Messages: 1424
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 21 Juin 2021 9:45

Alors, j'y vais de ma petite expérience récente.

Faire une mesure à une distance permettant de prendre en compte le Baffle Step. On dit minimum 3 fois la largeur de l'enceinte. Vu la largeur, je dirais 1m ?
Il faut choisir une distance pour se faire le calage des phases. Vu la taille de l'enceinte, c'est pour une écoute assez proche, donc 1m30 / 1m50 me semble pas mal.
Dans tout les cas, ça coute rien de faire quelques essais à différente distance dans l'axe pour se faire une idée. Voir même un coup dans l'axe et un coup à 40° pour avoir une idée de quelle distance serait la plus pertinente.

Une fois que l'on a choisi sa distance, on place le micro, et on enquille les mesures.
Le micro dans l'axe du tweeter ... bon, là comme il est décalé, perso je garderais l'axe de l'enceinte (c'est ce que j'ai fait sur les Dynaudio). Je n'ai pas constaté de grosses différences entre les mesures axe enceinte vs axe tweeter, surtout à 1m30.
Cale ton niveau avec celui qui gueule le plus fort (le tweeter probablement) de manière à avoir 90dB à ta distance de mesure (arbitraire le niveau) - du coup il te faut un dBmetre !
Une fois que tout va bien, touche plus à rien.
Sweep dans l'axe en 1M pour avoir la possibilité de lire les distos.
Les mesures angulaires peuvent se faire avec du 512k voir moins, le but étant de savoir où se trouve les emmerdements hors axe.
La même pour le woofer sans toucher les niveaux ni les positions, bien entendu !

Pense à faire une sauvegarde de tes fichiers bruts avant de bidouiller les timings pour faire ton calage de phase !
Ensuite, le calage des phases selon la méthode d'Esscobar.

Mesures en champ proche pour avoir le "grave".
Pour ton cas, c'est surtout pour le woofer.
J'ai fait une mesure à 15cm environ du HP dans son axe. J'ai aligné les niveaux par rapport au niveau du champ lointain. Ça permet d'avoir moins d'approximation lors du merge dans VituixCad.
Le niveau est calé sur la zone des 250/300Hz pour intégrer le BS.
Du coup je règle le niveau avec la courbe du woofer en champ lointain d'ouverte et en "All SPL" dans REW pour avoir un repère.

Une fois fait, tu enregistres tout et tu fait une exportation en fichier TXT pour les utiliser dans VituixCad.
Pense à bien noté les mesures.
"Woof-Far-Hor-deg+0" / "Woof-Near-Hor-deg+0" / "TW-Far-Hor-deg+30" / ...

Avec ça, normalement tu es bon pour faire la mise au point dans Vituix ;)

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13311
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 21 Juin 2021 9:45

HoberM a écrit:Meilleur moment ;)

C'est quoi le petit boitier entre la sortie casque et les entrées ?

Je dirais un boitier ARTA light juste pour l'impédance ... ?

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13311
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 21 Juin 2021 9:57

Dagda a écrit:
HoberM a écrit:Meilleur moment ;)

C'est quoi le petit boitier entre la sortie casque et les entrées ?

Je dirais un boitier ARTA light juste pour l'impédance ... ?


C'est bien ça, un boitier perso de mesure d'impédance pour Arta.

Dagda a écrit:Alors, j'y vais de ma petite expérience récente.

Faire une mesure à une distance permettant de prendre en compte le Baffle Step. On dit minimum 3 fois la largeur de l'enceinte. Vu la largeur, je dirais 1m ?
Il faut choisir une distance pour se faire le calage des phases. Vu la taille de l'enceinte, c'est pour une écoute assez proche, donc 1m30 / 1m50 me semble pas mal.
Dans tout les cas, ça coute rien de faire quelques essais à différente distance dans l'axe pour se faire une idée. Voir même un coup dans l'axe et un coup à 40° pour avoir une idée de quelle distance serait la plus pertinente.

Une fois que l'on a choisi sa distance, on place le micro, et on enquille les mesures.
Le micro dans l'axe du tweeter ... bon, là comme il est décalé, perso je garderais l'axe de l'enceinte (c'est ce que j'ai fait sur les Dynaudio). Je n'ai pas constaté de grosses différences entre les mesures axe enceinte vs axe tweeter, surtout à 1m30.
Cale ton niveau avec celui qui gueule le plus fort (le tweeter probablement) de manière à avoir 90dB à ta distance de mesure (arbitraire le niveau) - du coup il te faut un dBmetre !
Une fois que tout va bien, touche plus à rien.
Sweep dans l'axe en 1M pour avoir la possibilité de lire les distos.
Les mesures angulaires peuvent se faire avec du 512k voir moins, le but étant de savoir où se trouve les emmerdements hors axe.
La même pour le woofer sans toucher les niveaux ni les positions, bien entendu !

Pense à faire une sauvegarde de tes fichiers bruts avant de bidouiller les timings pour faire ton calage de phase !
Ensuite, le calage des phases selon la méthode d'Esscobar.

Mesures en champ proche pour avoir le "grave".
Pour ton cas, c'est surtout pour le woofer.
J'ai fait une mesure à 15cm environ du HP dans son axe. J'ai aligné les niveaux par rapport au niveau du champ lointain. Ça permet d'avoir moins d'approximation lors du merge dans VituixCad.
Le niveau est calé sur la zone des 250/300Hz pour intégrer le BS.
Du coup je règle le niveau avec la courbe du woofer en champ lointain d'ouverte et en "All SPL" dans REW pour avoir un repère.

Une fois fait, tu enregistres tout et tu fait une exportation en fichier TXT pour les utiliser dans VituixCad.
Pense à bien noté les mesures.
"Woof-Far-Hor-deg+0" / "Woof-Near-Hor-deg+0" / "TW-Far-Hor-deg+30" / ...

Avec ça, normalement tu es bon pour faire la mise au point dans Vituix ;)

D.


Merci bien pour ces rappels.
La, je vérifiais juste ma chaine d'acquis, pour pas être embêté à chercher une erreur le jour ou j'y vais vraiment.
J'ai fais des mesures à 1cm de chaque HP, pour voir, je posterais ces mesures ce soir.
Pour info, la distance d'écoute sera plutôt vers les 3m, en utilisation HC.
L'enceinte fait 16cm de large, donc 3x16=48cm. Donc je vais faire des mesures à 50cm, 1m et 2m, micro à mi-hauteur W/T. Je ferais aussi du -45°/+45° à 1m. Mesure à 2.83v (ça devrait faire du 88dB à 1m).
Et clairement, le 5FE gueule plus que le DX20BF !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 27 Juin 2021 16:39

Fabrication d'un support pour les mesures angulaires, +/- 45°.





Reste plus qu'à attendre une météo clémente et du temps (les 2 séparément, pas de soucis, ensemble :ko: ).

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 02 Juil 2021 18:00

Ca, c'est fait !


La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 02 Juil 2021 19:28

Pas mal ce petit ensemble :)
Le tweeter remonte pas mal quand même !
Et l'avantage c'est que tu as des niveaux plutôt proche.

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13311
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 02 Juil 2021 20:03

Dagda a écrit:Le tweeter remonte pas mal quand même !

Beaucoup plus que sur la courbe constructeur ...

Il est calibré ton micro ?
Esscobar

Messages: 5935
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 02 Juil 2021 20:24

Oui, par Julien.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 02 Juil 2021 20:26

Dagda a écrit:Pas mal ce petit ensemble :)
Le tweeter remonte pas mal quand même !
Et l'avantage c'est que tu as des niveaux plutôt proche.

D.


Oui enfin avec environ 7dB de BSC, va quand même falloir bien atténuer le DX20BF.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 02 Juil 2021 20:29

Ce que je vois surtout, c'est que la directivité est excellente !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4792
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline


Retourner vers Enceintes
