Large bande en écoute de proximité ?

Message » 23 Mai 2014 9:49

J'ai un projet qui va voir le jour prochainement pour deux petits "moniteurs" autour du PC avec des SEAS L12RE/XFC (coaxiaux).

??

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
Avatar de l’utilisateur
Dagda
Staff DIY
Staff DIY

Messages: 8675
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Annonce

Message par Google » 23 Mai 2014 9:49



Publicite


Encart supprimé pour les membres HCFR

Message » 23 Mai 2014 10:01

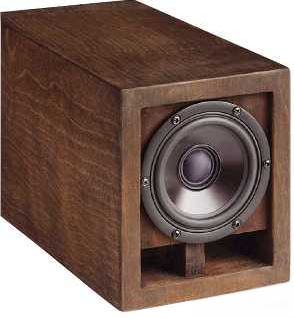

Joli, pour un bureau ça doit être top.

Je reluquais les HP "vintage" comme les Saba greencone mais d'une part ils deviennent durs à trouver et d'autre part ils finissent souvent dans d’énormes 3 voies (qui doivent marcher du feu de Dieu mais qui n'ont plus rien à voir avec le projet de HP unique...)
Nico

Messages: 2041
Inscription: 13 Oct 2003 19:23
  • offline

Message » 23 Mai 2014 10:05

Nico a écrit:Image
Joli, pour un bureau ça doit être top.

Je reluquais les HP "vintage" comme les Saba greencone mais d'une part ils deviennent durs à trouver et d'autre part ils finissent souvent dans d’énormes 3 voies (qui doivent marcher du feu de Dieu mais qui n'ont plus rien à voir avec le projet de HP unique...)


Je pense que des petits coax, c'est top par rapport a un LB.

La configuration dans mon profil


Intoxiqué au Beryllium :D
Avatar de l’utilisateur
Powerdoc
Staff Home-Cinéma
Staff Home-Cinéma

Messages: 6517
Inscription: 30 Sep 2006 19:05
Localisation: Allier
  • offline

Message » 23 Mai 2014 10:58

Je ne sais pas si tu connais les enceintes endorphines, fraîchement sortie avec un LB21cm audax.

http://www.homecinema-fr.com/forum/post178092771.html?hilit=endorphine#p178092771

A priori on ne le trouve pas dans le commerce mais il serait dérivé du AM21

http://www.homecinema-fr.com/forum/post178092771.html?hilit=endorphine#p178092771

En occaz tu dois pouvoir trouver des surpavox 215RTF ça peut être sympa aussi.
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 27953
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 23 Mai 2014 11:01

Dans mon projet avec ce coaxial SEAS
BR laminaire / enceinte active
Permet de faire deux choses ... la première tester ce HP, la seconde tester le Hypex AS2.100 :hehe:
Filtrage actif, juste une grosse capa en série sur le Tweeter au cas ou (27µF).

  • P = 220mm
  • L = 130mm
  • H = 206mm
  • Charge utile = 1.3L
  • Event = bouche 12mm x 106mm / longueur 402mm (zigzag) - débouchant en dessous
  • 2 Pointes pour lever le devant, diriger vers l'auditeur et libérer l'évent
  • Ampli intégré au dos
  • Caisse en CP 12mm (normalement)

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
Avatar de l’utilisateur
Dagda
Staff DIY
Staff DIY

Messages: 8675
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 23 Mai 2014 14:55

Y'a matière à cogiter, merci !

Y'a la "Scanspeak Micro" de Troels aussi, plus simple et compact c'est pas possible

Nico

Messages: 2041
Inscription: 13 Oct 2003 19:23
  • offline

Message » 23 Mai 2014 15:52

Pour finir avec le SEAS L12RE/XFC, SEAS fourni même un note d'application:
http://www.seas.no/images/stories/prest ... ppNote.pdf

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
Avatar de l’utilisateur
Dagda
Staff DIY
Staff DIY

Messages: 8675
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 23 Mai 2014 16:00

Maemilie

Messages: 269
Inscription: 28 Aoû 2012 11:57
Localisation: Voiron (pays de la chartreuse, rossignol et antésite [beuark])
  • offline

Message » 23 Mai 2014 22:46

Mon système large bande de proximité :



Couplé au SONOS et à la tablette : un système hautement addictif.
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 730
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Message » 23 Mai 2014 23:24

J'avais oublié les jordan tiens :oldy: . Tu as déjà fait des mesures de ces petites bêtes ? Ils ont bonne réputation ces petits LB.
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 27953
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 23 Mai 2014 23:47

Si tu prends l'inverse de la courbe tu as la réponse que j'ai mesurée.
Mais ma mesure n'est pas bonne en absolu, vu que je n'ai pas de micro calibré je marche en relatif par rapport à la mesure de mes Khamsins, enfin j'me comprends. En fait il faut remonter le niveau au dessus de 8 kHz pour que l'aigu ne s'affaisse pas trop.


Bref y'a un beau chahut à partir de 2 kHz mais le DSP permet de bien compenser et cela s'entend.
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 730
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Message » 24 Mai 2014 0:00

Merci ! Tu n'as pas fait de waterfall (chuis pénible hein :hehe: )
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 27953
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 24 Mai 2014 22:47

Non pas trop de mesures : je fais parti de la secte des subjectivistes.

Bon faut pas s'attendre à un waterfall extraordinaire au vu des irrégularités de ce large bande et des larges bandes en général.

Pioché sur le net :

courbe constructeur,

courbes amateur,

Pas facile de comparer ces courbes avec des échelles différentes. Bah ces courbes ne sont pas identiques mais se ressemblent.
Amortissement typique d'un LB : ça frizzzzzzze un peu. Pourtant le fractionnement de la membrane métal est assez bien maîtrisé.


Cette courbe montre le fort affaiblissement hors axe et explique (en partie seulement) pourquoi j'ai du remonter le niveau de l'aigu.

Bref les mesures ne sont pas vraiment extraordinaires pour un HP de 10 cm à 150 € (qui n'est plus fabriqué) et encore, au niveau disto ça doit être assez affligeant. Pourtant ce petit système est très plaisant et très pratique. Faut dire aussi que les Jordan ne sont pas seuls, que la correction est efficace pour l'équilibre tonal et que le caisson fait son petit effet. Il faut de toutes façons accepter les limitations d'un LB aux niveau de l'extrémité du spectre.
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 730
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Message » 25 Mai 2014 17:43

Ca pourrait être pire le csd quand même, mais la courbe hors axe montre clairement les limites effectivement
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 27953
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 25 Mai 2014 21:30

Et sans caisson les Jordan se laissent écouter ?
Nico

Messages: 2041
Inscription: 13 Oct 2003 19:23
  • offline
