Projet 3 voies Davis 40RCA+20TK8+TW26K2F

[jalatrix]

Je plante mon drapeau mon ami

bon courage pour cette réalisation

[tropodator]

yo

Merci l'ami

Voici mes premieres mesures d'impédances prises avec Arta

Le 40rca dans sa boite

imp 40rca BR.JPG (71.99 Kio) Vu 296 fois

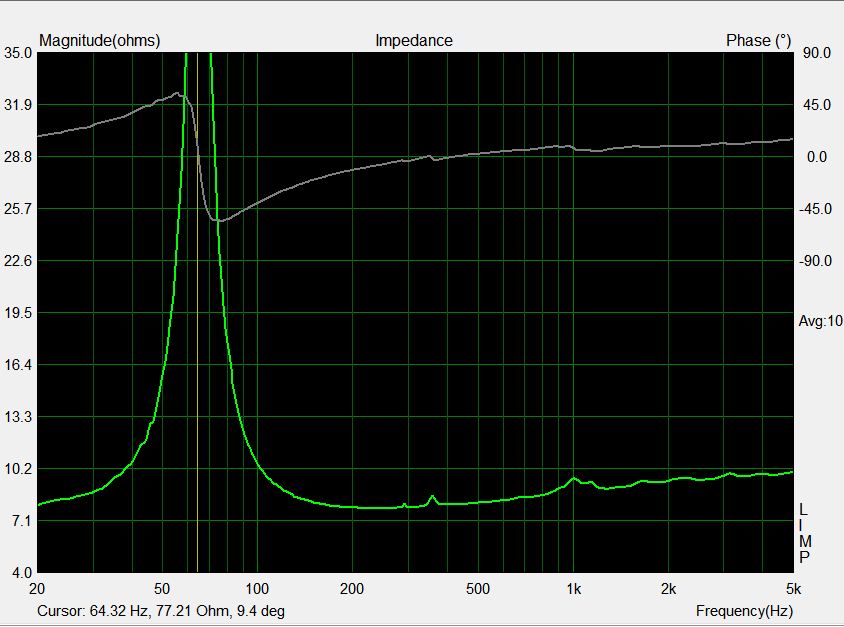

le TK8 dans sa boite close:

imp 20tk8 CloseBox.JPG (82.14 Kio) Vu 296 fois

Le tweet tw26k2f

imp tw26k2f.JPG (73.37 Kio) Vu 296 fois

Les mesures en fréquence ce WE ...

[tropodator]

Une petite question pour les pros de la modelisation de filtre.

Peut on faire manger les mesures a SW pourréaliser les simulations?
D'ailleur existe t il une version recente du logiciel car il ne fonctionne pas sous Seven a cause de la compatibilité 16Bits...

Je suis un peut vert...

Merki

[Kro]

J'utilise spw sous seven pourtant.
Sinon oui tu peux exporter en zma avec arta pour faire les simus sous spw.

[tropodator]

Je viens d'essayer sur un autre PC et sa fonctionne ... bon j'ai pas envie de chercher ...

[Kro]

Il faut l'utiliser en mode compatible xp je crois

[tcli]

Le tweet tw26k2f

Je vais dire une bêtise :
C'est une compression ?
parce-que le double pic d’impédance ?

[tropodator]

non c'est un tweeter a radiation directe
Attention l'echelle est tres détaillée.
La courbe se raproche de celle mesurée par davis.

[Kro]

C'est un tweeter à cône en plus

[tcli]

non c'est un tweeter a radiation directe
Attention l'echelle est tres détaillée.
La courbe se rapproche de celle mesurée par davis.

Je plaisantais pour la compression ....
Mais, comment expliquez vous la double résonance , pour un tweeter à radiation directe

[Agnostic1er]

La courbe se raproche de celle mesurée par davis.

ben non, justement; le pic à 2k n'est pas normal...

[tropodator]

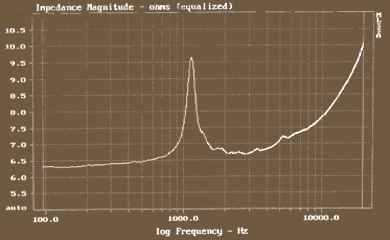

Voici celle mesurée par Davis.


Et en effet il y a une belle différence.

D'ou cela peut il venir ? Erreur de mesure, HP Ko, ???

[Agnostic1er]

tu l'as mesuré en l'air ou sur baffle?

[tropodator]

en l'air

[Kro]

Posé sur la table ?
