Bonjour,
Je me permet de remettre le post ici. Je me suis trompé de Topic. L'ancien post a été supprimé.

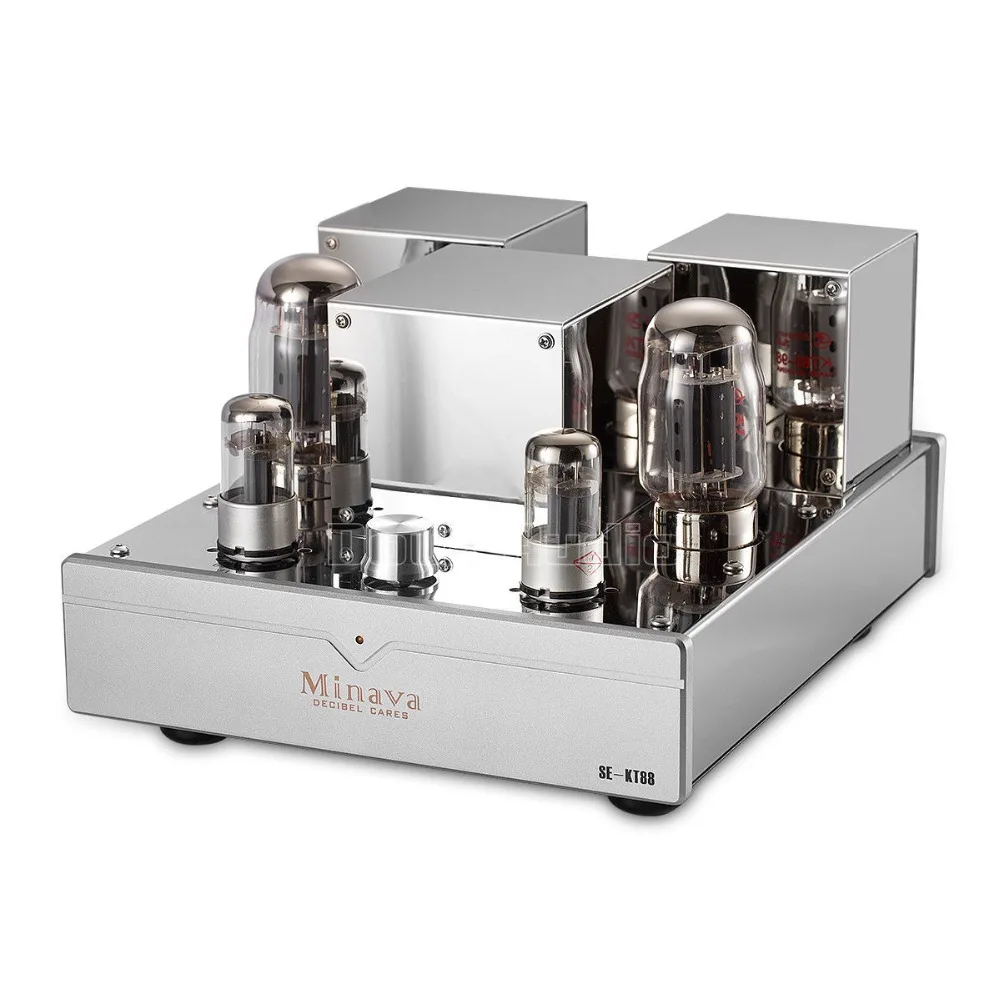

Quelqu'un connait-il ce petit ampli à tube Single Ended à base de KT88 Minava Audio ?
C'est vendu par les Chinois Douk Audio et Nobsound.
Input impedance: 100KΩ (RCA)
Output impedance: 4Ω and 8
Output power: 12 watts (pure class A, 8Ω load)
Frequency response: 20Hz ~ 20KHz (-1db)
Total harmonic distortion: <1% (20hz-20khz)
total gain: 35dB
Input sensitivity: 300mV ~ 600mV
Signal-to-noise ratio: >85dB (noise < 1.5mv)
Operating voltage: AC230V or AC115V(switchable)
Shape size: 335mm * 265mm * 165mm (length * width * height)
Net weight: 15.5kg
Gross weight: 17.5kg
D'autres photos ici.
https://www.yoycart.com/Product/566937472476/
https://fr.aliexpress.com/item/32888381641.html
Il a l'air bien construit et équipé de bon composants par rapport à plein d'autres modèles dans les même prix mais je ne trouve que très peu d'information sur celui-ci. Il serait sortie en 2018. Il a deux frères en EL34 et 300B. Un autre modèle plus gros existe en push pull KT88 mais bien trop cher pour moi.
Je compte l'utiliser avec des Dynaudio BM5 dans une petite pièce. Pas besoin d'une puissance de malade mais il faut qu'il tienne le 4 Ohms.
|
34 messages • Accèder à une page • 1, 2, 3
|
Modérateurs: Modération Forum Haute-Fidélité, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 7 invités
Salut,
Si tu le passes en mode Pseudo Triode, il sonnera mieux.
Par contre je ne sais pas si ça ferait court avec les 86dB de sensibilité de tes HP.
Les KT88, tu déconnectes le fil bleu de la Pin 4 (Screen Grid), et tu l'isoles séparé de tout, puis tu relies
la pin 3 (Anode (Plate) à la pin 4 par une résistance 100 ohms 2W
Tu peux installer une switch DPDT pour changer entre le mode Pentode et le mode Triode.
PS: On compte les pins à partir du guide, dans le sens des aiguilles d'une montre, en regardant le socket
par en dessous.
Si tu le passes en mode Pseudo Triode, il sonnera mieux.
Par contre je ne sais pas si ça ferait court avec les 86dB de sensibilité de tes HP.
Les KT88, tu déconnectes le fil bleu de la Pin 4 (Screen Grid), et tu l'isoles séparé de tout, puis tu relies
la pin 3 (Anode (Plate) à la pin 4 par une résistance 100 ohms 2W
Tu peux installer une switch DPDT pour changer entre le mode Pentode et le mode Triode.
PS: On compte les pins à partir du guide, dans le sens des aiguilles d'une montre, en regardant le socket
par en dessous.
- mroboto
- Messages: 4428
- Inscription Forum: 26 Avr 2010 22:21
Mais si tu décides d'installer une switch pour changer entre les deux modes, il faut impérativement t'assurer
qu'elle est difficile d'atteinte, on ne peut pas l'accrocher par accident.
Il ne faut JAMAIS toucher à cette switch quand l'ampli est sous tension.
Tu risques des éclairs dans les tubes, les pops dans les enceintes comme si le ciel te tombait sur la tête, endommager les tubes, les transformateurs, et les enceintes.
qu'elle est difficile d'atteinte, on ne peut pas l'accrocher par accident.
Il ne faut JAMAIS toucher à cette switch quand l'ampli est sous tension.
Tu risques des éclairs dans les tubes, les pops dans les enceintes comme si le ciel te tombait sur la tête, endommager les tubes, les transformateurs, et les enceintes.
- mroboto
- Messages: 4428
- Inscription Forum: 26 Avr 2010 22:21
Merci pour le conseil mais je n'en suis pas encore là.
Quand on passe en pseudo triode, perd-t-on de la puissance ?
Je me tâte toujours car les couts d'expédition ont explosé depuis le covid. Cela a plus que doublé. Je devais commander un coffret d'ampli pour un autre projet et j'ai renoncé pour le moment vu les prix d'expédition.
Je me pose aussi la question si ce type de petit ampli fait du bruit dans les HP quand on l'allume ou on l'éteint. Je ne vois rien comme protection HP quand je regarde l'intérieur.
Pour les enceintes, pour le moment j'ai toujours mes BM5 mais je pense les changer. Je l'ai ai depuis 15 ans et je cherche à les changer pour une petite paire de Triangle genre Comète ES ou EX quand j'en verrais une passer d'occasion. J'ai une paire de Comète 202 pour ma fille et à part des aiguës un peu trop présent à fort niveau, j'aime bien leur son et leur facilité d'alimentation.
Quand on passe en pseudo triode, perd-t-on de la puissance ?
Je me tâte toujours car les couts d'expédition ont explosé depuis le covid. Cela a plus que doublé. Je devais commander un coffret d'ampli pour un autre projet et j'ai renoncé pour le moment vu les prix d'expédition.
Je me pose aussi la question si ce type de petit ampli fait du bruit dans les HP quand on l'allume ou on l'éteint. Je ne vois rien comme protection HP quand je regarde l'intérieur.
Pour les enceintes, pour le moment j'ai toujours mes BM5 mais je pense les changer. Je l'ai ai depuis 15 ans et je cherche à les changer pour une petite paire de Triangle genre Comète ES ou EX quand j'en verrais une passer d'occasion. J'ai une paire de Comète 202 pour ma fille et à part des aiguës un peu trop présent à fort niveau, j'aime bien leur son et leur facilité d'alimentation.
- stef1777
- Messages: 2289
- Inscription Forum: 05 Jan 2004 12:55
- Localisation: RP
bonjour a tous
c est un ampli de puissance ou un intégré que tu cherches ?
car douk audio livre aussi depuis l allemagne ou la pologne. Mais pas sur toute leur gamme
bonne journée
c est un ampli de puissance ou un intégré que tu cherches ?
car douk audio livre aussi depuis l allemagne ou la pologne. Mais pas sur toute leur gamme
bonne journée
- joulie17
- Messages: 345
- Inscription Forum: 10 Avr 2006 14:51
- Localisation: dompierre sur mer
Oui, c'est moins puissant en mode Triode, mais plus fidèle, le KT88 en mode triode c'est bien pour une écoute "normale" avec mes BM15
Il ne faut surtout pas mettre de relai de sorties entre les transformateurs de sorties et les HP, si tu déconnectes les HP , tu va griller les transformateurs, c'est les transformateurs qui "protègent" les HP en quelque sorte, ça empêche le courant DC de passer, tant qu'ils sont en bon état.
Mais non, ça s'allume et s'éteint tout doucement.
Il ne faut surtout pas mettre de relai de sorties entre les transformateurs de sorties et les HP, si tu déconnectes les HP , tu va griller les transformateurs, c'est les transformateurs qui "protègent" les HP en quelque sorte, ça empêche le courant DC de passer, tant qu'ils sont en bon état.
Mais non, ça s'allume et s'éteint tout doucement.
- mroboto
- Messages: 4428
- Inscription Forum: 26 Avr 2010 22:21
Bonjour,
C'est un bloc ampli que je cherche. J'ai un Topping DX3 Pro qui me sert de préamplificateur. Actuellement, j'ai un QUAD505 dessus avec les BM5.
Douk est plus cher que Nobsound au niveau du port. 68€ de moins pour le même carrier. Le modèle KT-88 n'est pas dispo en stock Douk Europe.
Merci pour le conseil pour la carte de protection. Mauvaise habitude des transistors.
Au passage, je suis tombé la dessus en fouillant le net.
https://www.ebay.fr/itm/ROYANGES-6P15-V ... 4435390952
Je me demande comment ils arrivent à faire du 90dB de SNR et du 0,1% de distorsion avec des tubes !!
Le truc semble bien fait pour 380€ livré via eBay mais les tubes sont space.
C'est un bloc ampli que je cherche. J'ai un Topping DX3 Pro qui me sert de préamplificateur. Actuellement, j'ai un QUAD505 dessus avec les BM5.
Douk est plus cher que Nobsound au niveau du port. 68€ de moins pour le même carrier. Le modèle KT-88 n'est pas dispo en stock Douk Europe.
Merci pour le conseil pour la carte de protection. Mauvaise habitude des transistors.
Au passage, je suis tombé la dessus en fouillant le net.
https://www.ebay.fr/itm/ROYANGES-6P15-V ... 4435390952
Je me demande comment ils arrivent à faire du 90dB de SNR et du 0,1% de distorsion avec des tubes !!
Le truc semble bien fait pour 380€ livré via eBay mais les tubes sont space.
- stef1777
- Messages: 2289
- Inscription Forum: 05 Jan 2004 12:55
- Localisation: RP
J'en ai un qui n'irait pas très bien avec tes Dynaudio si tu le passes en mode Triode, mais surement avec des Triangle.
Il a l’intérêt entre autres de ne pas avoir de PCB, c'est tout en "point to point"
https://www.ebay.com/itm/Douk-Audio-6P3 ... 3179555454
Un des amplis que j'aime le mieux écouter.
Il est mieux encore depuis que je l'ai modifié.
Avant: https://www.cjoint.com/doc/19_04/IDzsus ... G-0073.JPG
Après: https://www.cjoint.com/doc/19_05/IEtqekRIYCG_IMG-2.JPG
Est tu habile avec le fer à souder ?
Il a l’intérêt entre autres de ne pas avoir de PCB, c'est tout en "point to point"
https://www.ebay.com/itm/Douk-Audio-6P3 ... 3179555454
Un des amplis que j'aime le mieux écouter.
Il est mieux encore depuis que je l'ai modifié.
Avant: https://www.cjoint.com/doc/19_04/IDzsus ... G-0073.JPG
Après: https://www.cjoint.com/doc/19_05/IEtqekRIYCG_IMG-2.JPG
Est tu habile avec le fer à souder ?
- mroboto
- Messages: 4428
- Inscription Forum: 26 Avr 2010 22:21
Sympa les motifs. Le schéma ne semble plus le même ?
Ca va je me defend. Je me fais vieux par contre et les yeux ne suivent plus.
Des trucs que je faisais il y a quelques années.
http://www.awdiy.com
Maintenant, je me contente de restaurer de vieilles électroniques.
Pour rigoler, le seul ampli à lampe que j'ai possédé pendant quelques années. Il était moche, encombrant, lourd et consommait comme une bagnole américaine mais il marchait super bien. Il pouvait piloter des grosses JBL TI des années 90...
Omak Jewel One
http://www.showtechnic.com.ua/product_p ... tem_id=611
Il y avait marqué CCCP sur les transfos.
ps : la marque inconnue qui clame du 0.1% fait aussi un modèle avec des 6P6P. Il ont aussi un push pull en KT88 mais très cher.
https://fr.aliexpress.com/item/4000007117358.html
Ca va je me defend. Je me fais vieux par contre et les yeux ne suivent plus.
Des trucs que je faisais il y a quelques années.
http://www.awdiy.com
Maintenant, je me contente de restaurer de vieilles électroniques.
Pour rigoler, le seul ampli à lampe que j'ai possédé pendant quelques années. Il était moche, encombrant, lourd et consommait comme une bagnole américaine mais il marchait super bien. Il pouvait piloter des grosses JBL TI des années 90...
Omak Jewel One
http://www.showtechnic.com.ua/product_p ... tem_id=611
Il y avait marqué CCCP sur les transfos.
ps : la marque inconnue qui clame du 0.1% fait aussi un modèle avec des 6P6P. Il ont aussi un push pull en KT88 mais très cher.
https://fr.aliexpress.com/item/4000007117358.html
- stef1777
- Messages: 2289
- Inscription Forum: 05 Jan 2004 12:55
- Localisation: RP
Les cathodes du tube driver n'avaient pas du tout de condensateurs bypass à la masse, ils étaient connectés en feedback par une résistance vers la sortie 8 ohms, j'ai supprimé le feedback et ajouté des 220uf, peut être 35 ou 25V ? entre les cathodes et la masse
Supprimé aussi les résistances feedback entre les plaques du 6N9P et des 6P3P
Ajouté des 10uf 100V CBB + 0.1uf 1000V Ceramic disc aux quatres cathodes, puis des 4.7uf 630V CBB côté alimentation, avec des Ceramic disc aussi.
Un condensateur 2KV , je ne souviens plus de la valeur exacte mais c'est très faible, peut être 0.022uf, entre les entrées haut voltage pin 4, 6 du rectifier (5Z4P) (5Z4) (5U4M)
Un thermistor 120 ohms 1.8A ou 2A en entrée côté la phase.
Je l'ai passé en mode triode, je pense installer une switch pour le mettre en mode Pentode de temps en temps, depuis que je l'ai je l'écoute en mode triode, mais je ne manque pas de puissance pour ce que je veux entendre avec mes Paradigm 90-91dB
Supprimé aussi les résistances feedback entre les plaques du 6N9P et des 6P3P
Ajouté des 10uf 100V CBB + 0.1uf 1000V Ceramic disc aux quatres cathodes, puis des 4.7uf 630V CBB côté alimentation, avec des Ceramic disc aussi.
Un condensateur 2KV , je ne souviens plus de la valeur exacte mais c'est très faible, peut être 0.022uf, entre les entrées haut voltage pin 4, 6 du rectifier (5Z4P) (5Z4) (5U4M)
Un thermistor 120 ohms 1.8A ou 2A en entrée côté la phase.
Je l'ai passé en mode triode, je pense installer une switch pour le mettre en mode Pentode de temps en temps, depuis que je l'ai je l'écoute en mode triode, mais je ne manque pas de puissance pour ce que je veux entendre avec mes Paradigm 90-91dB
- mroboto
- Messages: 4428
- Inscription Forum: 26 Avr 2010 22:21
Bonjour stef1777 et mroboto que je salue.
Je ne connais pas cet ampli Chinois. Il est joli mais je ne sais pas comment il sonne.
J'interviens simplement pour te signaler une alternative, pour laquelle il existe énormément de retours positifs, le Musical Paradise MP301-MkIII :
posting.php?mode=reply&f=1502&t=30104878
C'est celui que j'aurais pris si je n'avais pas choisi le Elekit TU8200-DX (heureux d'avoir quand même fait ce choix mais le tarif est plus élevé, sauf à en trouver un d'occasion comme moi et il y en a sur la bay. Fortement conseillé aussi !!).
Des tests sur les deux :
https://wallofsound.ca/audioreviews/mus ... e-version/
https://wallofsound.ca/audioreviews/ele ... tim-smith/
Je t'encourage à poursuivre tes recherches pour un ampli Single Ended car c'est beaucoup de plaisir et moins de frais lors du changement des tubes car il y en a moins !
Je ne connais pas cet ampli Chinois. Il est joli mais je ne sais pas comment il sonne.
J'interviens simplement pour te signaler une alternative, pour laquelle il existe énormément de retours positifs, le Musical Paradise MP301-MkIII :
posting.php?mode=reply&f=1502&t=30104878
C'est celui que j'aurais pris si je n'avais pas choisi le Elekit TU8200-DX (heureux d'avoir quand même fait ce choix mais le tarif est plus élevé, sauf à en trouver un d'occasion comme moi et il y en a sur la bay. Fortement conseillé aussi !!).
Des tests sur les deux :
https://wallofsound.ca/audioreviews/mus ... e-version/
https://wallofsound.ca/audioreviews/ele ... tim-smith/
Je t'encourage à poursuivre tes recherches pour un ampli Single Ended car c'est beaucoup de plaisir et moins de frais lors du changement des tubes car il y en a moins !
- harmonique131
- Messages: 1257
- Inscription Forum: 22 Déc 2011 23:27
bonjour a tous
j ai acheté cet ampli 6l6 et je l ai reçu hier .Pas encore rodé ,il commence tout juste de s ouvrir un petit peu . ça commence a me plaire
je l ai associé a un dac smsl 10th bon mariage .J ai aussi le préampli qui marche superbement bien pour mes oreilles .
le préampli https://www.ebay.fr/itm/Nobsound-HiFi-6 ... 2749.l2649
l ampli https://www.ebay.fr/itm/6L6-R%C3%B6hren ... 2749.l2649
du pink floyd en ce moment un régal. the wall
j ai acheté cet ampli 6l6 et je l ai reçu hier .Pas encore rodé ,il commence tout juste de s ouvrir un petit peu . ça commence a me plaire
je l ai associé a un dac smsl 10th bon mariage .J ai aussi le préampli qui marche superbement bien pour mes oreilles .
le préampli https://www.ebay.fr/itm/Nobsound-HiFi-6 ... 2749.l2649
l ampli https://www.ebay.fr/itm/6L6-R%C3%B6hren ... 2749.l2649
du pink floyd en ce moment un régal. the wall
- joulie17
- Messages: 345
- Inscription Forum: 10 Avr 2006 14:51
- Localisation: dompierre sur mer
Bonjour joulie17 et bienvenue parmi les possesseurs d'amplis à tubes (ou hybrides parfois) venant de Chine.
Ravi de voir que cet ampli te plaît ! Ton post aurait sans doute eu davantage d'écho sur celui des amplis à tubes venant de Chine, plutôt que sur celui de stef1777 et son Minava Audio, mais pas grave.
Je te souhaite bien du plaisir musical en compagnie de ton nouvel ensemble, ampli et pré-ampli
Ravi de voir que cet ampli te plaît ! Ton post aurait sans doute eu davantage d'écho sur celui des amplis à tubes venant de Chine, plutôt que sur celui de stef1777 et son Minava Audio, mais pas grave.
Je te souhaite bien du plaisir musical en compagnie de ton nouvel ensemble, ampli et pré-ampli
- harmonique131
- Messages: 1257
- Inscription Forum: 22 Déc 2011 23:27
bonjour harmonique
pour le préampli j ai fait un petit cr et pour l ampli j attends un peu
bonne fin journée a vous
aurais tu un lien sur le post ampli venu de chine svp merci
pour le préampli j ai fait un petit cr et pour l ampli j attends un peu
bonne fin journée a vous
aurais tu un lien sur le post ampli venu de chine svp merci
- joulie17
- Messages: 345
- Inscription Forum: 10 Avr 2006 14:51
- Localisation: dompierre sur mer
joulie17 a écrit:bonjour harmonique
pour le préampli j ai fait un petit cr et pour l ampli j attends un peu
bonne fin journée a vous
aurais tu un lien sur le post ampli venu de chine svp merci
du-cote-des-tubes/ampli-tubes-chinois-t30084076.html
