Expérience de réalisation d'un écran de 1,83m

Message » 03 Fév 2008 21:31

Bonjour,

Ca y est, mon écran de projection est terminé, je voulais vous faire partager mon expérience.

L'écran :
- 1,83m de base d'image, en 16/9

Matériel :
- tasseaux de bois brut (32mm x 32mm), environ 10€
- 4 plinthes pour faire la finition, environ 10€
- bombe à peinture noire, environ 5€
- toile occultante de 1,6 x 2,3m, environ 15€ dans un magasin de tissu
- vis, équerres, etc., une dizaine d'euros
- scotch double face, environ 5€
- grosse agrafeuse et ses agrafes
Acheté ensuite :
- pince à oeillets avec ses oeillets, environ 6€
- tendeurs (2€ pièce) et ficelle (1€ la bobine)

D'où un budget total d'environ 70€

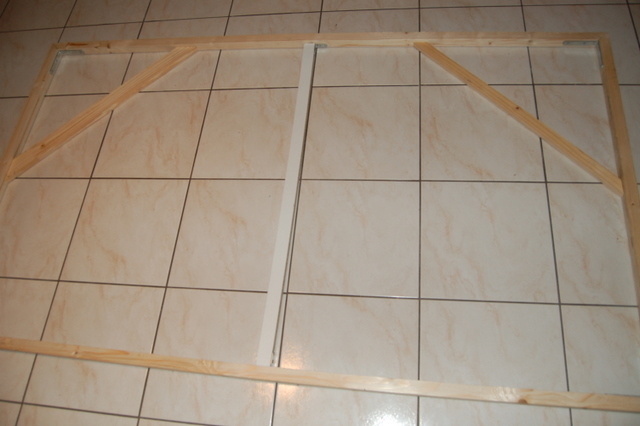

Etape 1 : réalisation du cadre en bois

Etape 2 : réalisation d'un ourlet sur la toile avec du scotch double face, afin de renforcer la surface qui sera agrafée

Etape 3 : agrafage de la toile sur le cadre

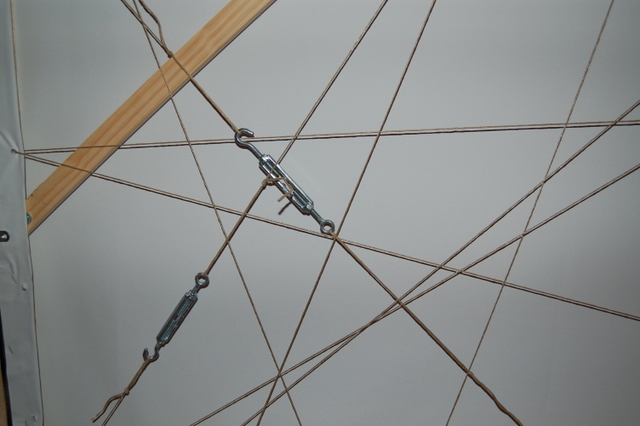

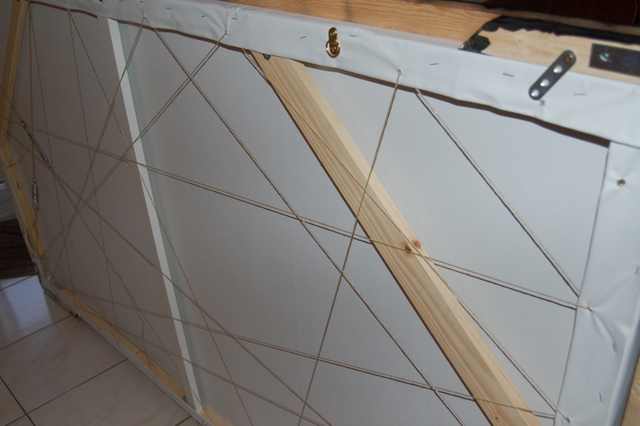

Ensuite, j'ai constaté que la toile se détendait (au bout de quelques jours), donc j'ai posé des oeillets et tendu avec des ficelles. C'est mieux, mais toujours pas idéal, il y a quelques petites ondulation sur la toile (quasi-invisible lors d'une projection, mais visible en pleine lumière lorsqu'on ne projette pas)


Etape 4 : réalisation du cadre de finition

Etape 5 : assemblage du cadre de finition sur le cadre

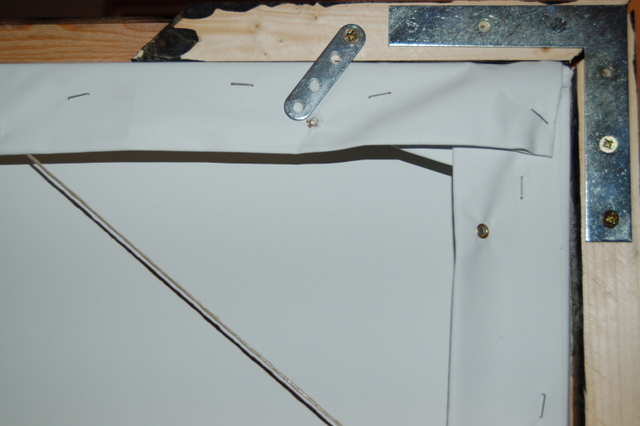

Détail de la fixation du cadre de finition :


Résultat final :


En projection, c'est nickel !
vutana

Messages: 29
Inscription: 06 Jan 2008 11:42
  • offline

Annonce

Message par Google » 03 Fév 2008 21:31



Publicite


Encart supprimé pour les membres HCFR

Message » 03 Fév 2008 22:45

Joli travail, l'écran rend bien.

Pour ton probleme de toile détendue, je pense que tu n'a pas assez de points de tension (d'oeillets en fait), de plus ce sont normalement des élastiques qui doivent jouer ce rôle et non de la simple ficelle.
zelast

Messages: 199
Inscription: 19 Sep 2006 15:39
Localisation: (44)
  • offline

Message » 04 Fév 2008 0:07

zelast a écrit:Pour ton probleme de toile détendue, je pense que tu n'a pas assez de points de tension (d'oeillets en fait), de plus ce sont normalement des élastiques qui doivent jouer ce rôle et non de la simple ficelle.


En fait, à l'origine c'était simplement agrafé, et j'ai mis beaucoup d'agrafes. Mais c'est au bout de quelques jours que ça s'est un peu détendu. Si je mets des élastiques, il n'y aura pas assez de tension, la tension est tout de même très forte : elle est assurée par des tendeurs mécaniques (voir sur la photo). Ca tire très fort, peut être trop fort pour la toile vu le faible nombre d'oeillets.

Je pense que la meilleure manière de faire aurait été de mettre une baguette rigide dans l'ourlet, et de tendre au niveau de la baguette, pour que la tension soit constante tout du long du tissu.

Cela dit, lorsque j'ai ajouté les oeillets en plus des agrafes, ça a effectivement enlevé une grande partie des plis.

Si ça n'évolue pas bien et qu'il y a trop de plis qui se forment, j'enlèverai probablement toutes les agrafes et je mettrai comme tu le proposes beaucoup d'oeillets, en tendant peut-être un peu moins, mais de manière plus uniforme. Cela dit, pour l'instant, les plis sont mineurs et pas gênants.
vutana

Messages: 29
Inscription: 06 Jan 2008 11:42
  • offline

Message » 29 Fév 2008 19:48

Bon, malgré mes efforts, ça s'est à nouveau détendu.

J'ai donc resserré le tissage (un oeillet tous les 15 à 20cm environ, avec 4 tendeurs, mais toujours de la corde classique, pas élastique). Et là, je croise les doigts, depuis 15 jours, ça ne s'est pas détendu.

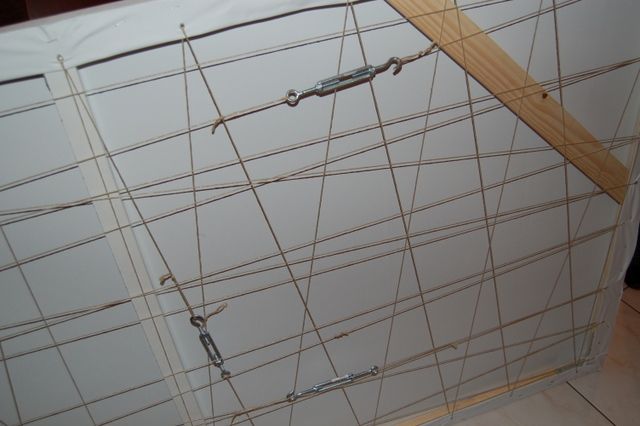

Voilà à quoi ressemblent les cordes de tension maintenant :

vutana

Messages: 29
Inscription: 06 Jan 2008 11:42
  • offline

Message » 29 Fév 2008 20:56

j'ai agrafé la mienne, ca fait 2 mois maintenant, pas un plis... mais j'ai pas eu peur de tirer dessus...

http://www.homecinema-fr.com/forum/view ... t=29870585

pour te donner une idée...
smergold

Messages: 54
Inscription: 02 Sep 2007 18:23
Localisation: pres de chez moi...
  • offline

Message » 12 Mai 2015 11:55

je pense qu’idéalement il faudrait pouvoir dérouler la toile (a plat ou suspendue) durant 15 jours voir un mois. Afin de la laisser ce détendre "à l'aise" avant de la fixer sur son cadre. Mais bon, c'est quand même encombrant si on à pas un endroit ou ça ne gène pas et ou ne risque pas de l'abimer.
Harrison Hill

Messages: 20
Inscription: 15 Aoû 2007 16:57
Localisation: Soignies (Belgique)
  • offline

Message » 12 Mai 2015 15:57

J'ai pas tout compris là!!!!
Stephan974

Messages: 1107
Inscription: 29 Juil 2003 13:33
Localisation: Pas trés loin des 24 heures du Mans
  • offline

Message » 12 Mai 2015 19:44

relit, mais lentement ! :D
Harrison Hill

Messages: 20
Inscription: 15 Aoû 2007 16:57
Localisation: Soignies (Belgique)
  • offline

Message » 13 Mai 2015 9:16

Harrison Hill a écrit:relit, mais lentement ! :D


Pendant ce temps, 7 ans plus tard.... :zzzz: :zzzz:
Stephan974

Messages: 1107
Inscription: 29 Juil 2003 13:33
Localisation: Pas trés loin des 24 heures du Mans
  • offline

Message » 13 Mai 2015 20:34

:oldy: 7 ans ? pour trois lignes ? ben mon vieux ! :lol:
