préambule ...
mardi , je vais chercher mes nouvelles enceintes , que nous avons baptisées , le créateur de celles ci et moi ,
reference 4344 XL , clin d'oeil à la gamme studio monitor JBL .
je vous les presenterai sur ces pages , etape par étape .
perso , je suis admiratif du travail accompli par Willy Peters , quant à la conception-fabrication-réalisation de ses
modèles !!!!!!!!!!
un lien sur le travail de Willy ..
http://www.axiomaudio.net/nos-realisations.php
fin 2010 , j'avais décidé d'arreter la hi-fi , et de revendre tout mon materiel audio ...
ne conservant que le minimum syndical , un pti système sympa .
Adieu JBL 4435 , Adieu infinity KAPPA 9 A , Adieu mes blocs stratos mono extrème Odyssey , mon ampli Yaqin à tubes , et ma platine cd yaqin - tubes ...
je voulais me constituer un pti capital , et partir sur l'achat d'une tite maison ou terrain , en province , pour le futur...
et puis , une amie a fait un AVC !!!!!!!!!!!!!!!! trop c o n la vie ...
ça va , elle s'en sort bien , elle remonte la pente , mais , ça été un gros coup de bol !!!!!!!!!!
si cela ne s'etait pas passé à son travail , ou ses collègues ont de suite réagis , elle ne serait plus là , 31 ans , péchue comme tout...
moi , ça m'a fait drolement cogité , on peut partir du jour au lendemain , comme ça , d'un claquement de doigt !!!!!!!!!!!!!!
alors , je me suis dis , autant profiter un peu , et ne pas trop se mettre la pression sur les brouzoufs!!!!!!!!!
me voilà donc reparti pour un pti tour d'aventures musicales , en me reconstituant un pti système coolos ...

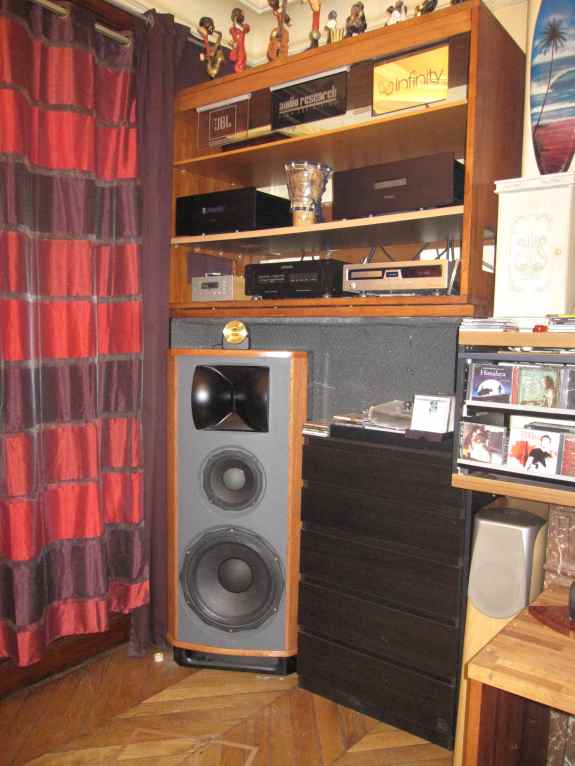

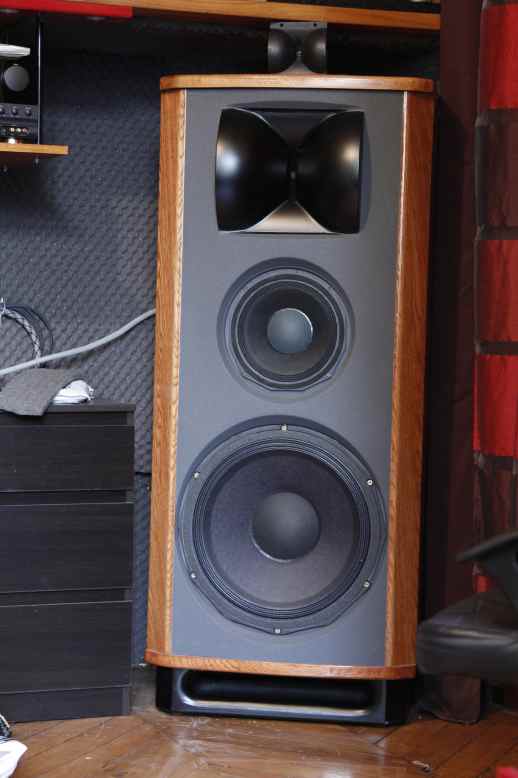

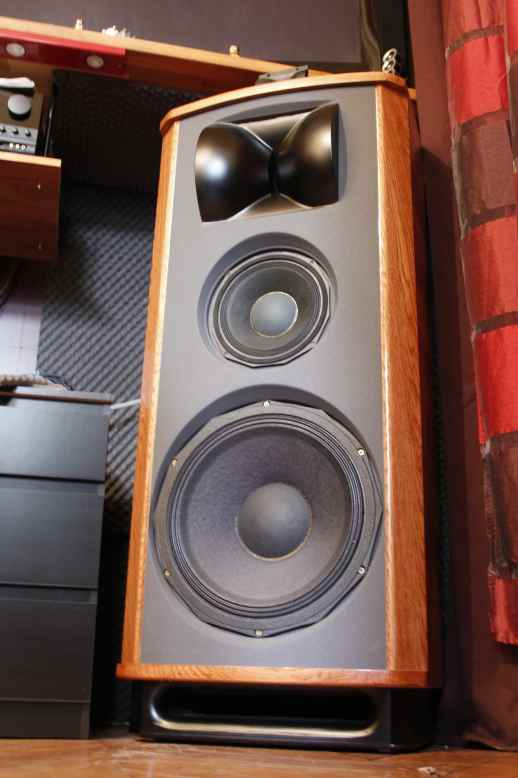

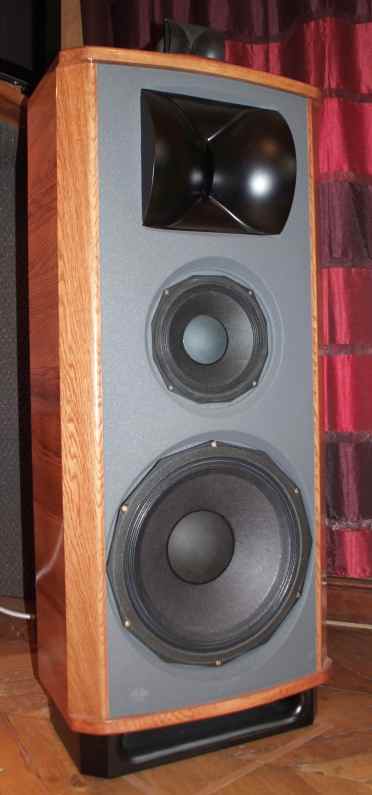

quelques photos des enceintes quasi términées .
ce sont des colonnes 4 voies , pour l'instant , le tweeter n'est pas installé .
débafflé , il sera posé sur le dessus de l'enceinte ...
les HPs sont : 18 " precision devices pour le grave , 10 " precision devices bas medium , JBL 2344 avec moteur 2426 , 1 " , et diaphragmes radian , le tweeter est le 2404 JBL , mini paire de fesses , mais , il va peut etre faire place à un FOSTEX T90A , suivant le comparo que l'on fera mardi , avant d'emporter les enceintes .
à bientot...
|
Modérateurs: Modération Forum Haute-Fidélité, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 66 invités
Toutes les enceintes HiFi
les HP !!!!!!
je colle les liens sur les hp que j'ai choisi...
ça ne c'est pas fait au pif , mais après discussions - concertations avec Willy , et des collègues du forum ...
j'aurai bien retenu les HP JBL , mais , ils coutent quasi 3 X le prix des precision devices...
donc , l'idée pour la fabrication de ces enceintes , etait une évolution des 4430 -4435 , tout en tirant un peu vers les
4344 - 45 - 50 ...
ayant eu à la maison une paire de 4435 quelques mois , c'est les enceintes qui m'ont apporté le son le plus proche de ce que à quoi j'aspire... , d'ou le choix de la compression 2344 - 2426 , qui a donnée énormement de mal à Willy... pour rendre le tout coherent !!!!!!!!!!!!!!!
http://www.toutlehautparleur.com/precision-devices/precision-devices-pd186-p-2225.html
http://www.toutlehautparleur.com/precision-devices/precision-devices-pdn10mh25-p-2232.html
http://www.toutlehautparleur.com/tweeters/jbl-2404h-p-807.html
ou le fostex , on verra demain lequel s'accorde le mieux avec les autres HP
http://www.toutlehautparleur.com/tweeters/fostex-t90a-p-3340.html
et l'ensemble 2344 2426 , baptisé "" paire de fesses ""
http://www.lansingheritage.org/html/jbl/specs/pro-comp/2344.htm
(Edité par Haskil : photos hors chartes)
pour toutes les specs , je vous donnerais tout ça dans la semaine...
en fonction des écoutes de demain , Willy peut apporter des modifs rapido sur les cross , et on verra aussi quel tweeter sera retenu...
et... est il bien utile de vous rappeler que je n'y connais strictement rien !!!!!!!!!!!!!!!!!!
ça ne c'est pas fait au pif , mais après discussions - concertations avec Willy , et des collègues du forum ...
j'aurai bien retenu les HP JBL , mais , ils coutent quasi 3 X le prix des precision devices...
donc , l'idée pour la fabrication de ces enceintes , etait une évolution des 4430 -4435 , tout en tirant un peu vers les
4344 - 45 - 50 ...
ayant eu à la maison une paire de 4435 quelques mois , c'est les enceintes qui m'ont apporté le son le plus proche de ce que à quoi j'aspire... , d'ou le choix de la compression 2344 - 2426 , qui a donnée énormement de mal à Willy... pour rendre le tout coherent !!!!!!!!!!!!!!!
http://www.toutlehautparleur.com/precision-devices/precision-devices-pd186-p-2225.html
http://www.toutlehautparleur.com/precision-devices/precision-devices-pdn10mh25-p-2232.html
http://www.toutlehautparleur.com/tweeters/jbl-2404h-p-807.html
ou le fostex , on verra demain lequel s'accorde le mieux avec les autres HP
http://www.toutlehautparleur.com/tweeters/fostex-t90a-p-3340.html
et l'ensemble 2344 2426 , baptisé "" paire de fesses ""
http://www.lansingheritage.org/html/jbl/specs/pro-comp/2344.htm
(Edité par Haskil : photos hors chartes)
pour toutes les specs , je vous donnerais tout ça dans la semaine...
en fonction des écoutes de demain , Willy peut apporter des modifs rapido sur les cross , et on verra aussi quel tweeter sera retenu...
et... est il bien utile de vous rappeler que je n'y connais strictement rien !!!!!!!!!!!!!!!!!!
Dernière édition par ducky7566 le 01 Aoû 2011 17:01, édité 1 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
faces avant et coupelles !!!!!!!!!!!!!

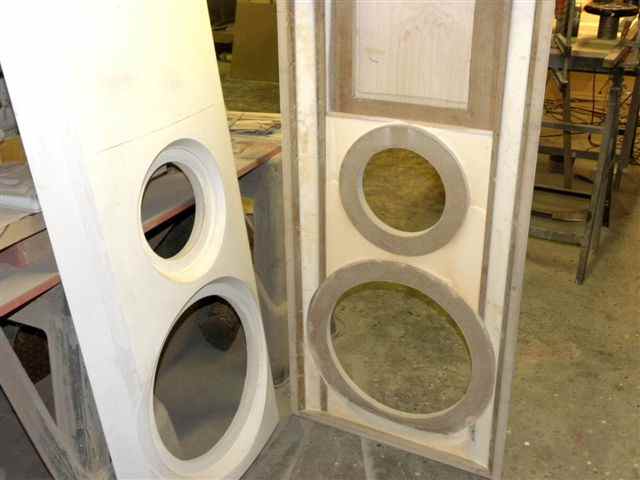

pour la fabrication de ces enceintes , Willy à commencé par les faces avant .
en 1 er lieu , faire les coupelles , qui vont recevoir les HP 10 " et 18 "
pour faire les coupelles , Willy a assemblé 4 plaques de médit afin d'obtenir l'épaisseur voulue!!!
par coupelles , plus d'1.50 M2... quand on voit ce qui reste au final .
après , le gros problème etait de bien integrer visuellement - esthetiquement les 2344 ...
sur une face bombée , c'etait pas gagnée ...
Willy a du se gratter la tète à plus d'une reprise...
les coupelles offrent plusieurs avantages :
au depart , les faces av sont creuses .une plaque de médit hyper compréssé( 750 kgs cm2 ) , une feuille de boulot en recouvrement , et après , remplissage du vide par un melange mastic polyu + poudre granit .
les coupelles maintiennent la plaque ,et évitent d'avoir à découper dans ce melange dur comme du béton , offrant rigidité et inertie , ainsi qu'une bonne assise aux HPs...
les plaquettes arrondies sur la photo dessous donnent le galbe de la face AV.
seule la partie receptrice des 2344 - 2426 n'est pas remplie .
découpe et prépositionnement des fesses !!!!!!!!!!!!!
deja , quel boulot !!!!!!!!!!!!!!!!!!!!!!!!!
la suite plus tard...
en 1 er lieu , faire les coupelles , qui vont recevoir les HP 10 " et 18 "
pour faire les coupelles , Willy a assemblé 4 plaques de médit afin d'obtenir l'épaisseur voulue!!!
par coupelles , plus d'1.50 M2... quand on voit ce qui reste au final .
après , le gros problème etait de bien integrer visuellement - esthetiquement les 2344 ...
sur une face bombée , c'etait pas gagnée ...
Willy a du se gratter la tète à plus d'une reprise...
les coupelles offrent plusieurs avantages :
au depart , les faces av sont creuses .une plaque de médit hyper compréssé( 750 kgs cm2 ) , une feuille de boulot en recouvrement , et après , remplissage du vide par un melange mastic polyu + poudre granit .
les coupelles maintiennent la plaque ,et évitent d'avoir à découper dans ce melange dur comme du béton , offrant rigidité et inertie , ainsi qu'une bonne assise aux HPs...
les plaquettes arrondies sur la photo dessous donnent le galbe de la face AV.
seule la partie receptrice des 2344 - 2426 n'est pas remplie .
découpe et prépositionnement des fesses !!!!!!!!!!!!!
deja , quel boulot !!!!!!!!!!!!!!!!!!!!!!!!!
la suite plus tard...
Dernière édition par ducky7566 le 20 Oct 2012 12:45, édité 3 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
les "" caisses "" ...
pour rappel , les caisses sont faites en médit hyper compréssé à 750 kgs CM 2 .
comme se plait à le rappeler Willy , il n'est ni menuisier , ni ébeniste ... il se débrouille ( plus que ) bien...
on hesitait sur une forme arrondie - ovalisée , mais , pour cintrer -courber le bois , il faudrait une autoclave...
bref , après quelques essais de cintrage par trempage ... infructueux , Willy m'a dit qu'il partait sur une
forme "" octogonale "" , comme prévu au départ .
il faut dire que je lui ai envoyé une ( des ) photos des amati sonus faber !!!!!!!! comme ça , en toute "" innocence ""
alors , au lieu de me faire une finition caisse peinte , il m'a dit qu'il allait essayer de me faire plaisir...
moi , je vous dis qu'il a + que réussi...
une fois les panneaux découpés , a pu qu'à assembler !!!!!!!!

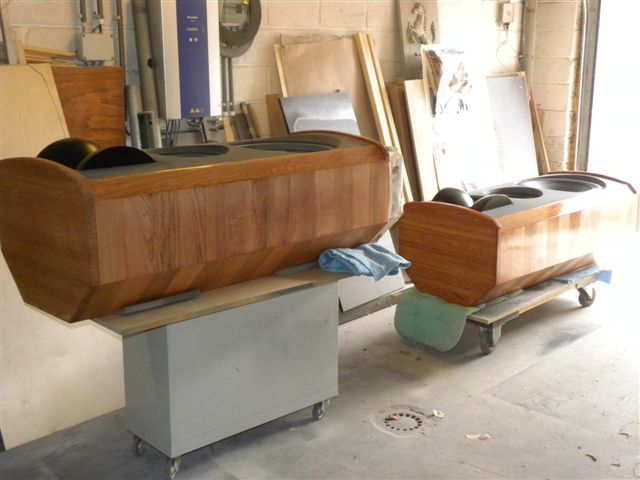

une fois les caisses montées , début du placage !!!!!!
après quelques turpitudes !!!!!!!!!!!!!!!!! willy m'a proposé "" ça "" !!!!!!!!!!!!!!!!!!!!!!
quand j'ai vu "" ça "" , j'ai dis cool !!!! on est d'accord ...
une tite vue interne
bon , la suite un peu plus tard , je vais y arriver .
comme se plait à le rappeler Willy , il n'est ni menuisier , ni ébeniste ... il se débrouille ( plus que ) bien...
on hesitait sur une forme arrondie - ovalisée , mais , pour cintrer -courber le bois , il faudrait une autoclave...
bref , après quelques essais de cintrage par trempage ... infructueux , Willy m'a dit qu'il partait sur une
forme "" octogonale "" , comme prévu au départ .
il faut dire que je lui ai envoyé une ( des ) photos des amati sonus faber !!!!!!!! comme ça , en toute "" innocence ""
alors , au lieu de me faire une finition caisse peinte , il m'a dit qu'il allait essayer de me faire plaisir...
moi , je vous dis qu'il a + que réussi...
une fois les panneaux découpés , a pu qu'à assembler !!!!!!!!
une fois les caisses montées , début du placage !!!!!!
après quelques turpitudes !!!!!!!!!!!!!!!!! willy m'a proposé "" ça "" !!!!!!!!!!!!!!!!!!!!!!
quand j'ai vu "" ça "" , j'ai dis cool !!!! on est d'accord ...
une tite vue interne
bon , la suite un peu plus tard , je vais y arriver .
Dernière édition par ducky7566 le 12 Aoû 2011 19:16, édité 1 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
le plaquage ...
mon pauvre Willy... entre certaines plaquettes recalcitrantres , et les paires de fesses...
je t'ai donné bien des tracas...
pour un "" bricolo "" dans son atelier -garage , et avec les "" outils du bord "" ... tu te débrouilles comme un dieu...
1 ere partie du collage des plaquettes en chène et frène .
le choix de deux essences offre une alternance de teinte du plus bel effet !!!!!!!!!!!!!!!!!!!!!!
domage , car les photos n'approchent qu'à moitié la beautée visuel de "" nos "" enceintes .
fabrication des pièces de bois en chène massif , pour les finitions du bas caisse , et le dessus ...
je t'ai donné bien des tracas...
pour un "" bricolo "" dans son atelier -garage , et avec les "" outils du bord "" ... tu te débrouilles comme un dieu...
1 ere partie du collage des plaquettes en chène et frène .
le choix de deux essences offre une alternance de teinte du plus bel effet !!!!!!!!!!!!!!!!!!!!!!
domage , car les photos n'approchent qu'à moitié la beautée visuel de "" nos "" enceintes .
fabrication des pièces de bois en chène massif , pour les finitions du bas caisse , et le dessus ...
- Fichiers joints
-
- Photo_W_209.jpg (64.36 Kio) Vu 18237 fois
Dernière édition par ducky7566 le 12 Aoû 2011 20:08, édité 4 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
évents - socles !!!!!!!!!!!!
au fur et à mesure de son travail , Willy m'a envoyé les photos du jour , ce qui me faisait fantasmer sur les bébètes...
j'avoue que la section socle évents m'a particuièrement plu !!!!!!!!!!!!!!!!!

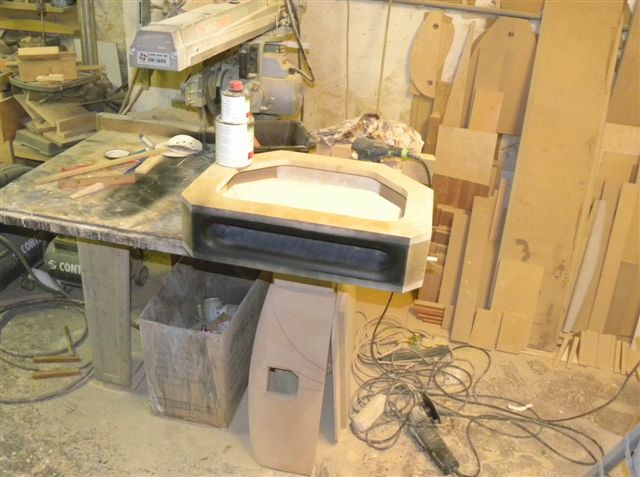

les socles avec deja un pré-traitement , prèts à recevoir les évents .
pour faire un bon évent , veuillez fabriquer un moule ...
ensuite , vous réalisez l'event avec fibres et enduits !!!!!!!!!!!!
et voilà le travail , ça va donner ça ... mais , ça serait trop facile , et surtout , ça ne le ferait pas...
donc , l'event est inseré dans un "" recepteur "" , avec la dose d'enduits hadoc , amortissants et rigidifiants !!!!!!!!!!
mais , ça ne s'arrète pas là...
j'avoue que la section socle évents m'a particuièrement plu !!!!!!!!!!!!!!!!!
les socles avec deja un pré-traitement , prèts à recevoir les évents .
pour faire un bon évent , veuillez fabriquer un moule ...
ensuite , vous réalisez l'event avec fibres et enduits !!!!!!!!!!!!
et voilà le travail , ça va donner ça ... mais , ça serait trop facile , et surtout , ça ne le ferait pas...
donc , l'event est inseré dans un "" recepteur "" , avec la dose d'enduits hadoc , amortissants et rigidifiants !!!!!!!!!!
mais , ça ne s'arrète pas là...
Dernière édition par ducky7566 le 13 Aoû 2011 12:21, édité 1 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
socle event suite ...
maintenant , il faut couler les enduits , rigidifiants , et amortissants .
events terminés , à plus qu'à fixer aux enceintes...
pose du pourtour en chène massif ... je commençais à saliver !!!!!!!!!!!!!!!!!!!!!
events terminés , à plus qu'à fixer aux enceintes...
pose du pourtour en chène massif ... je commençais à saliver !!!!!!!!!!!!!!!!!!!!!
Dernière édition par ducky7566 le 13 Aoû 2011 12:33, édité 1 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
2426 H
quelques tofs des 2426 .
Willy a préféré renforcer-amortir les 2344 , et le 2426 .
comme un moteur pése un certain poid , et afin d'éviter l'irreparable , les 2344 ont reçu une bose dose d'amortissant , et le 2426 a eu droit à un support , afin d'eviter une casse des fesses "" catastrophique "" , en cas de choc pendant le transport ...
pour rappel , les 2426 sont équipés de diaphragmes radian ...
et pose des mousses acoustique ...
encore du bon boulot ...
Willy a préféré renforcer-amortir les 2344 , et le 2426 .
comme un moteur pése un certain poid , et afin d'éviter l'irreparable , les 2344 ont reçu une bose dose d'amortissant , et le 2426 a eu droit à un support , afin d'eviter une casse des fesses "" catastrophique "" , en cas de choc pendant le transport ...
pour rappel , les 2426 sont équipés de diaphragmes radian ...
et pose des mousses acoustique ...
encore du bon boulot ...
Dernière édition par ducky7566 le 20 Aoû 2011 12:05, édité 2 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
photos par Patrick / Proche ...
une tite série de photos en sup , faites par Proche , un collègue du forum passé à la casa le 10 11 11 avec son bel appareil...
Dernière édition par ducky7566 le 15 Nov 2011 13:43, édité 1 fois.
- ducky7566
- Messages: 8161
- Inscription Forum: 20 Juin 2008 11:57
- Localisation: Paris...
magnifique que de travail, je pense vraiment que ton plaisir sera telle que tes nouveaux bébés te ferons vite oublier tes anciennes kappa et jbl
