Utopie d'Odieu (infos p1)

[Odieu Charles]

Tout peut, même passer sur 5 amplis par enceinte, mais je préfèrerais rester sur du passif.

[tracerbox]

J'ai fait un cercle de 3m de rayon dans l'axe du HP. Je ne comprend pas bien l'alignement des sources
Le caisson du haut n'est pas orienté vers le point d'écoute à 3m00 ?

vue laterale.jpg (32.32 Kio) Vu 102 fois

[Odieu Charles]

Oula...
Le plan n'est pas du tout à l'échelle, j'ai fait à l'oeil presbyte qu'est le mien, et le caisson du RS270 a une inclinaison calculée au pifomètre total car je pensais le faire travailler sur des fréquences bien plus basses que conseillées par Agno, et pareil pour l'Odeum, je n'étais pas certain encore de l'inclinaison car il fallait que je vois ce que ça donne ainsi que pour la forme du pied, donc j'ai adapté ensuite les angles du caisson centrale et juste posé le caisson du RS270 dessus...
J'ai zéro maîtrise de logiciel 3d ou de plans, j'ai donc bossé sur papier et Paint!
J'ai juste fait une approximation pour l'angle des médiums autour du tweeter qui devait être centré à hauteur d'oreilles et perpendiculaire au sol, sauf qu'il est maintenant un peu plus haut... Et vu que le recul de la position d'écoute est réglable car le canapé ou fauteuils sont pas figés, je savais que la précision ne serait pas de mon monde... Un peu comme tout le projet je l'accorde... Sans jeu de mots...
L'enceinte fait finalement 1m75 au plus haut...

[Agnostic1er]

Charles,

Si tes mesures de temporel ne te paraissent pas pertinentes et vu que tu a mesuré les distances physiques de tous les hps par rapport à une verticale, tu peux parfaitement te contenter de rendre ces distances correctes à 3M à hauteur d'écoute (twwter, Z = 0) en les calculant par trigonométrie. Ce procédé est suffisant pour 3 raisons:
1) le centre acoustique d'un hp n'est pas précisément déterminable
2) L'audition humaine a une certaine tolérance aux écarts de phase
3) Charles Odieu a également une certaine tolérance, voire une tolérance certaine, vis à vis de l'exactitude des process de mise au point d'une enceinte

Un calculator en ligne: https://www.omnicalculator.com/fr/mathe ... gonometrie

[Odieu Charles]

J'ai justement calculé l'angle approximatif des médiums par trigo, pensant que la tolérance de mon oreille permettait une certaine marge.
Je ne sais pas si mes courbes sont pertinentes ou non, avec ma vision non sachante, j'ai l'impression que mes réponses d'impulsion sont pas claires...

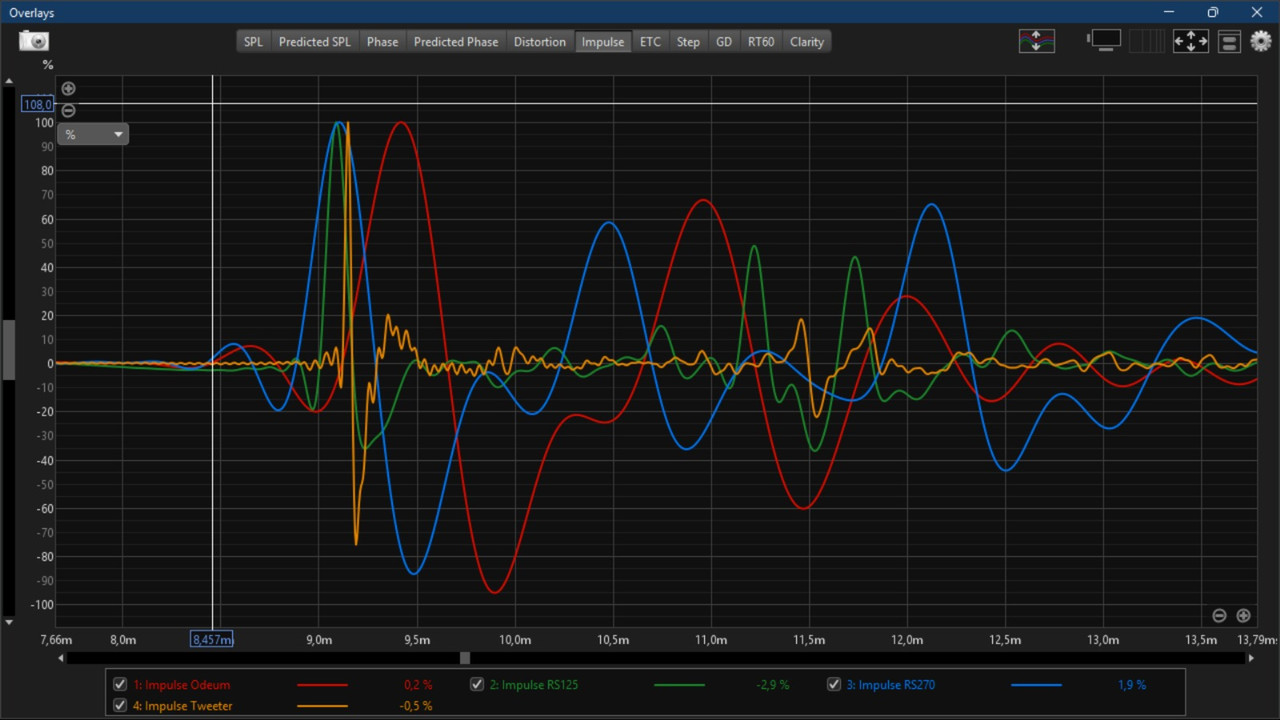

Quand je fais estimate IR delay il me dit que l'Odeum est en avance sur tous les HP, mais lorsque je regarde dans Overlays, son impulsion est bien après les autres...

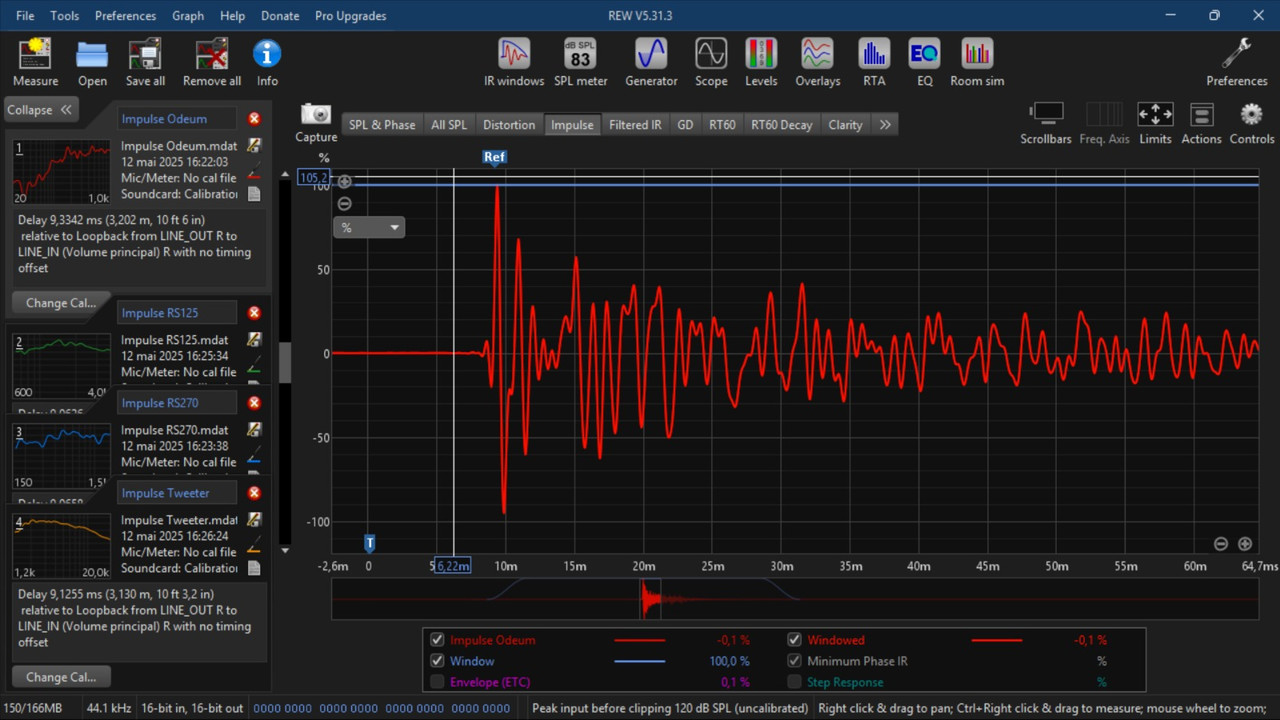

Et donc voilà l'impulse de l'Odeum à 3m, à quelle moment placer le curseur du fenêtrage?


Si la première réflexion est bien le premier pic, alors ça me fait une fenêtre à 1,5ms, donc complètement en dehors de la plage de fonctionnement du HP...
Je ne comprends pas quel paramétrage je foire ou ce que je loupe...

Et tout ça, c'est parce que déjà je n'arrive pas à obtenir une réponse cohérente ensuite dans Vituix alors que je ne regarde même pas la phase, donc j'aimerais partir sur la meilleur base possible...

Bref je retourne relire tes messages précédent pour la 10ème fois et comparer avec ce que j'ai obtenu pour essayer de comprendre ce qui va pas...

[Agnostic1er]

La 1ere réflexion c'est pas le 1er pic mais le 2ème. Ça sert au fenêtrage, pas à la différence entre 1er et 2ème pics, qu,i elle, sert à la détermination du délai temporel entre 2 hps.
