Réalisation ampli simple petit et costaud = GainKlone LM4780

Message » 13 Juin 2009 13:01

Oui,
mon avis est qu'il ne faut pas toucher aux valeurs sans bien savoir ce que l'on fait... par contre il faut soigner le cablage interne, et là où on peut gagner c'est en faisant un montage double mono, mais ça fait monter ton budget avec un transfo supplémentaire, mais j'ai cru comprendre que cela permettait de gagner en bruit de fond.
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14848
Inscription: 14 Mar 2007 14:43
  • offline

Annonce

Message par Google » 13 Juin 2009 13:01

Publicite


Encart supprimé pour les membres HCFR

Message » 13 Juin 2009 13:02

En effet, de toute façon, tu feras des écoutes... et si tu voudras essayer avec un plus gros lissage, tu le feras... et si cela ne te plait pas tu les dégageras illico !!! Rien n'est arrêté.

Le principe, c'est de se faire plaisir comme tu vas le faire... et la perception du son est tellement changeante d'une personne à l'autre...

Et j'ai hâte de te voir le commencer... ça donne tellement envie !
Duch.com

Messages: 404
Inscription: 10 Jan 2009 17:40
Localisation: CRETEIL (94)
  • offline

Message » 13 Juin 2009 13:49

ca vient.... ca vient.... :lol:

le kit est commandé. il part lundi du canada.
je finalise ma commande ce we pour selectronic (transfo et radiateur) et audiophonics (le reste) je veux pas me gourer ou oublier un élément.

au, fait androuski ou avais tu trouvé tes plaques d'alu que tu as utilisé pour ton boitier gainclone en bois-alau : c'est qui Schaefer ? (j'espère que tu as laissé une plaque transparente sur le dessus tellement il est beau a l'intérieur :) )
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11345
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 13 Juin 2009 17:35

Il est resté ouvert ! Et fonctionne très bien, mais je suis un peu lège en dissipation. Les plaques usinées chez schaeffer c'est du luxe, la plaque avant m'est revenue à 35 euros usinée livrée, la plaque arrière qui ne fait que 1,5 mm un peu moins, mais au départ je n'avais pas prévu de monter les chip dessus et de m'en servir comme dissipateur, il faut un de ces quatre que j'en commande une plaus épaisse. Il m'est arrivé avec ma platine vinyle d'écouter potard à 12-13h, et la plaque était chaude, mais il ne s'est jamais mis en protection. Schaeffer c'est là, il y a un outil de dessin des faces à télécharger, que tu commandes directement en ligne ensuite, c'est un truc de fainéant :

http://www.schaeffer-ag.de/

A mon avis tu as fait le bon choix, c'est très plaisant de tout faire soit même de A à Z, et ces kits sont très simples à monter... les composants sont numérotés sur la liste qui est en ligne et sur le pcb.
Le plus gros boulot c'est le boitier si tu veux le faire toi-même, la soudure proprement dite m'a pris 3heures, en vérifiant tout deux fois...

:wink:
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14848
Inscription: 14 Mar 2007 14:43
  • offline

Message » 13 Juin 2009 19:02

ah oui quand même. luxe comme tu dis.... le matos allemand c'est bien fini, mais c'est pas donné. :mdr:

je pars sur un galaxy. les faces av et ar devraient etre cool pour pour moi : que des trous.

C'est le barreau du milieu qui s'avère le plus compliqué : faut déjà le trouver, puis percer des gros trous de passage pour les cables et percer et tarauder les trous pour la fixation du radiateur par le dessus et par le dessous pour la fixation au boitier. ça promet. Ma chance c'est que mon beauf était garagiste : il a plein d'outils que je peux emprunter.
la découpe du radiateur je vais m'amuser aussi...

C'est l'arnaque ces projets DIY censés être de l'audio ! en réalité c'est de l'usinage et de l'ébénisterie :roll:
j'ai déjà donné pour la fabrication de mes enceintes : a la fin du projet j'en sais un peu plus sur les enceintes, mais infiniment plus sur la fabrication de caisses et la finition du bois :mdr: :mdr:
Dernière édition par alkasar le 13 Juin 2009 19:06, édité 1 fois.
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11345
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 13 Juin 2009 19:06

dans ma liste de courses, a part les cables et la pate thermique, j'oublie quoi ?

Transfo.....Torique 2x21V 300VA.............53,00 €
radiateur....Peigne DCX-622 90.5856.......17,90 €
ampli........kit LM4780 dual mono...........70,00 €
protection..carte Softstart.....................25,00 €
potar........ALPS 50k ohms log..............12,90 €
Boitier......Galaxy GX283......................24,00 €
RCA.........embase RCA isolée................1,70 € x2
HP..........embase HP simples................1,50 € x2
Secteur....embase secteur porte fusible.....2,50 €
on/off......Bouton poussoir ...................5,90 €
bouton Vol.27mm aluminium...................5,90 €
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11345
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 14 Juin 2009 10:22

Salut!

Je possède les modules à LM3884, est il interessant de remplacer le petit condo ELNA doré de 4,7uF bien visible? viewtopic.php?f=1056&t=29914400&start=15

Steph ;-)
kearocknroll

Messages: 1908
Inscription: 16 Déc 2004 21:57
Localisation: Nord Pas De Calais
  • offline

Message » 14 Juin 2009 10:24

alkasar a écrit:dans ma liste de courses, a part les cables et la pate thermique, j'oublie quoi ?

Transfo.....Torique 2x21V 300VA.............53,00 €
radiateur....Peigne DCX-622 90.5856.......17,90 €
ampli........kit LM4780 dual mono...........70,00 €
protection..carte Softstart.....................25,00 €
potar........ALPS 50k ohms log..............12,90 €
Boitier......Galaxy GX283......................24,00 €
RCA.........embase RCA isolée................1,70 € x2
HP..........embase HP simples................1,50 € x2
Secteur....embase secteur porte fusible.....2,50 €
on/off......Bouton poussoir ...................5,90 €
bouton Vol.27mm aluminium...................5,90 €



Tu oublie le plus important, les fusible dans ton porte fusible! :mdr:
kearocknroll

Messages: 1908
Inscription: 16 Déc 2004 21:57
Localisation: Nord Pas De Calais
  • offline

Message » 14 Juin 2009 11:14

+1 le fusible :mdr:
alors 1.6AL ou 2AL ?

le cable modulation et HP ? tu en a peut-être en rab ?...

Pour le bornier HP tu vas pas galérer à mettre un double pour le perçage ? regarde bien ...
sinon il en faudrait 4 comme ça mais ça fait péter le budget !
Duch.com

Messages: 404
Inscription: 10 Jan 2009 17:40
Localisation: CRETEIL (94)
  • offline

Message » 14 Juin 2009 11:36

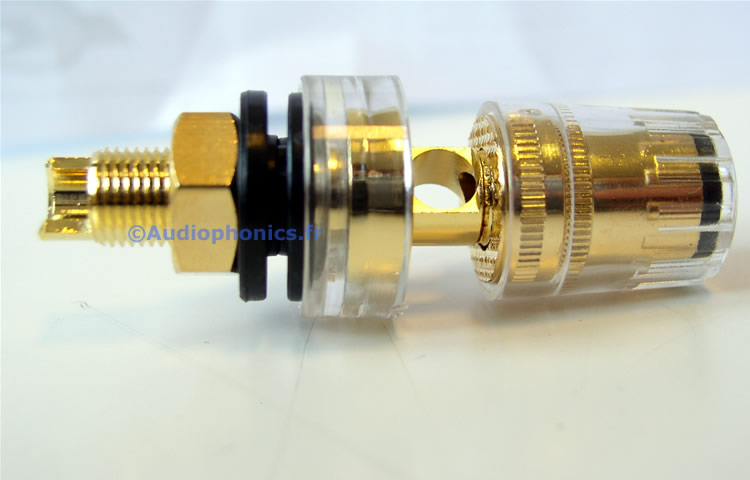

Prend ceux là, il suffit de deux trous, au diamètre des canons d'isolation, attention !
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14848
Inscription: 14 Mar 2007 14:43
  • offline

Message » 14 Juin 2009 11:45

Pour la connexion au 220 j'aurais + mis ça :

avec ça
Duch.com

Messages: 404
Inscription: 10 Jan 2009 17:40
Localisation: CRETEIL (94)
  • offline

Message » 14 Juin 2009 12:39

sympathique ton ampli... j'en monte un avec les meme puces.. meme si ca fait 1 an qu'il est a l'aret par maque de temps / place...

viewtopic.php?f=1056&t=29807048

Bonne continuation... ;)

Un lien pour des buffers, moi je ne sais pas si je mettrai ca ou pas : CF les 2 buffers de la fin de page : http://myweb.tiscali.co.uk/nuukspot/dec ... lone2.html
Video projecteur DIY
Membre de la communauté Flateliste
Aceditnanar

Messages: 4456
Inscription: 07 Jan 2006 15:53
Localisation: 69, année... hhmmmm, pardon !

Message » 14 Juin 2009 14:16

bien vu le fusible !! évidemment la prise secteur arrive vide.
que faut il ? Peter Daniel parlait de 4A aux US. Avec 230V de ce coté de l'atlantique, 2A ca devrait etre bon ?

pour les borniers HP: j'avais repéré ceux que tu proposes duch. Ils font moins ringard. Mais à 1,50E la paire pour les moches et 3,90E l'unité pour les jolies, j'hésite pas trop longtemps : je prendrai les jolies pour mon prochain ampli HDG. Ca reste facile à monter : deux trous. Faut pas rater l'entraxe c'est tout.

pour les cables :
j'ai rien qui ressemble à ce qu'il faut en stock
L'ami Peter Daniel utilise du mono brin 0,15mm2 (gauge 26 américain) pour le signal et du multibrin 0,5mm2 (gauge 19) pour la sortie hp.

je pensais prendre ceux la :
* pour le signal en entrée (RCA -- potentiometre -- ampli) :
blindé,0,25mm2 : http://www.audiophonics.fr/sommercable- ... p-687.html
pour que le blindage soit efficace, il faut relier le blindage à la masse non ?

* pour les liaisons secteur, la sortie HP et les liaison masse :
0,75mm2 : http://www.audiophonics.fr/lapp-kabel-h ... -2520.html

* pour le reste :
0,5mm2 : http://www.audiophonics.fr/lapp-kabel-h ... -4612.html

any comment ?
audiophile : personne qui achète de la musique pour écouter son matériel au lieu de faire l'inverse!
alkasar
Contributeur HCFR
Contributeur HCFR

Messages: 11345
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 14 Juin 2009 14:51

2A c'est bon pour un LM3875 cf. http://audiosector.com/nigc_kit-users_guide.pdf "A 2 amp slo-blo typically works fine for transformers around 220VA or
less, while a 3 amp slo-blo fuse might be required if using a larger transformer ") : si tu vises les 2x100W ca fait donc trop juste car le transfo tire du jus au démarrage car c'est quasi un court-circuit pendant une fraction de seconde : il faut surtout prendre une tempo lente, sinon ca va pêter à tous les coups. Attention aussi à la commande du porte fusible: vérifier s'il n'y a pas deux mièces à commander. Par exemple j'avais fait une commande chez radiospare ( il y a longtemps quant c'était encore ouvert aux particulier ) et ils vendaient le manchon et le porte fusible en deux pièces séparées.. je ne sais pas si c'est ton cas..
crazyfrog

Messages: 851
Inscription: 19 Oct 2005 21:55
Localisation: 30

Message » 14 Juin 2009 22:36

Pour le fusible :

AndrewT a écrit : "Wattage times 3 for an inductive load divide by voltage to find the start up fuse rating. This applies to motors and transformers.
300VA * 3 / 240 = 3.75A. Use an T4A fuse."
et il semblerait que le softstart ait une influence et nécessite un moindre fusible. Mais combien de moins ?

peter dit aussi qu'une carte softstart n'est pas nécessaire....
