LME 49811 4TT + LME49810 2TT.....

Message » 25 Fév 2012 16:18

Bonjour,
un modeste fil pour montrer les progrès d'une réa en cours, c'est un projet qui avance tout doucement mais sûrement.
Modeste parce que je me suis contenté d'acheter des modules montés testés chez Panson Audio, il s'agit de la version 49811, qui pilote deux paires de transistors Thermal Trak par voie (ON Semi NJL3281/1302) :

http://www.pansonaudio.com/initial_lme49810.htm

Je l'ai choisi parce que le Panson en question a bcp de répondant, s'est livré à un foultitude de tests avant d'opter pour tels ou tels composants (le couple LME49811/Thermal Trak a sa faveur) et qu'il a pris la peine de simuler le montage qu'il me proposait sur une charge qui correspondait à la charge minimale de mes enceintes (2,8ohms), en ayant pris la peine d'examiner leur courbe d'impédance/phase, pour conclure que les 2,8ohms en q° étaient essentiellement résistifs, bref de son point de vue pas une charge si méchante que ça.

J'ai opté par ailleurs pour une alim llinéaire double mono avec deux transfos surmoulés de 500VA 2x35v, avec deux cartes de redressement/filtrage de la même provenance :

http://www.pansonaudio.com/Reservior_Series.htm


Il y a 40 000µf par voie, avec 4 ELNA 80v de 10 000µf. Pas besoin d'une centrale de capa compte tenu de la taille des transfos, qui ne risquent pas de saturer...

Le prixdes cartes : 478$ $ fdpi ; une config à peu près équivalente revient à 330 $ fdpi chez connexelectronic

J'ai bcp réfléchi avant d'opter pour cette solution, parce que ce n'est pas donné, et j'ai failli opter pour un montage connexelectronic, mais Cristi par mail avait bcp moins de répondant et m'a même répondu qu'il n'était pas équipé pour faire des mesures et qu'il ne pouvait pas me dire comment se comporterait son IRS9092 sur mes enceintes... j'avais trouvé que c'était plus un propos de commercial que d'ingénieur, du coup j'ai préféré l'artisan qui partage sur diyaudio au grossiste qui ne semble pas toujours savoir ce qu'il vend... je peux me tromper mais c'est l'impression que j'ai eue.

Bref....

Ci-dessous les mesures livrées avec le montage :

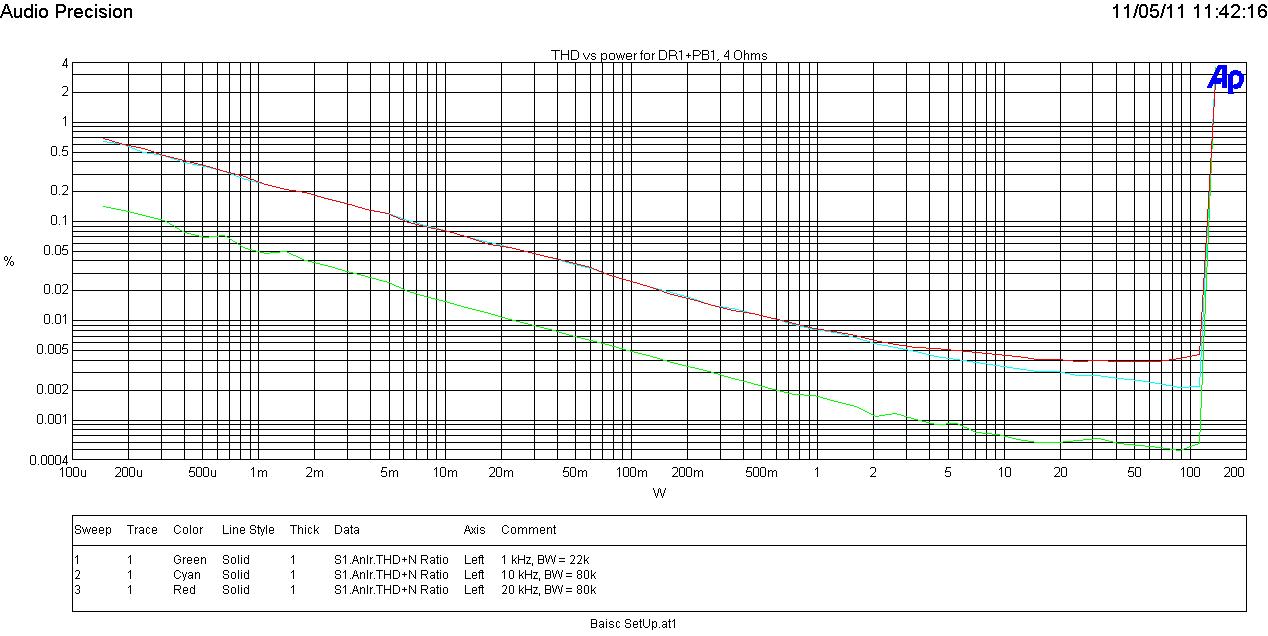

THD vs power 4Ohms DR1+PB1.JPG
Fichiers joints

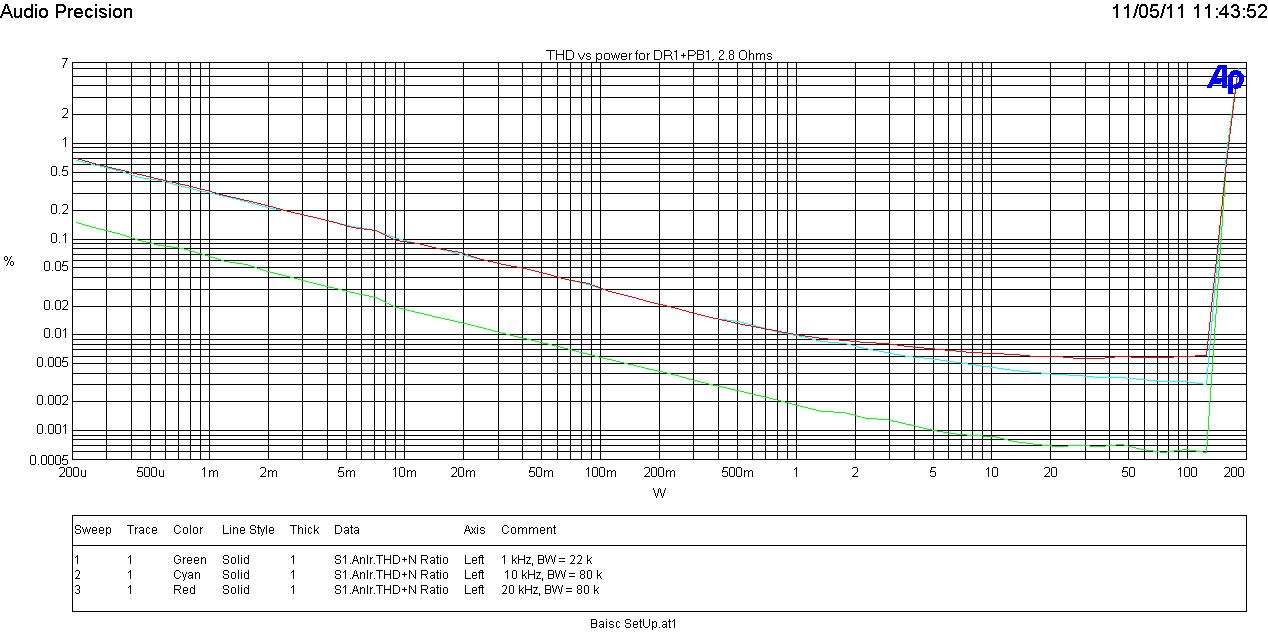

THD vs power 2Ohms DR1+PB1.JPG
Dernière édition par androuski le 13 Sep 2014 10:05, édité 21 fois.
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Annonce

Message par Google » 25 Fév 2012 16:18

Publicite


Encart supprimé pour les membres HCFR

Message » 25 Fév 2012 16:21

Quelques images du montage... le boitier est réalisé dans une planche de chêne lamellé collé, avec des coupes à 45, et assemblé à l'aide de lamellos. Il est ajouré au droit des radiateur pour permettre la convection. Les radiateurs viennent de heastink usa, le modèle 10"x6" :

http://www.heatsinkusa.com/10-000/

J'ai eu le plaisir de le tarauder moi même : ça n'a pas été aussi compliqué que ce que je croyais. Il me reste à concevoir un capot ajouré, la face avant et le panneau arrière, qui viendront probablement de schaeffer ag, et toute la quincaillerie et le cablage. La réalisation n'est maîtrisée qu'50% : ma méthode consiste à lancer la construction et à régler les problèmes en cours de route : c'est casse-gueule mais ça stimule ma créativité :ko:
Fichiers joints
Dernière édition par androuski le 25 Fév 2012 17:14, édité 1 fois.
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 16:21

L'inspiration du boitier :

Luxman SQ-38u.JPG
Luxman SQ-38u.JPG (41.39 Kio) Vu 2855 fois

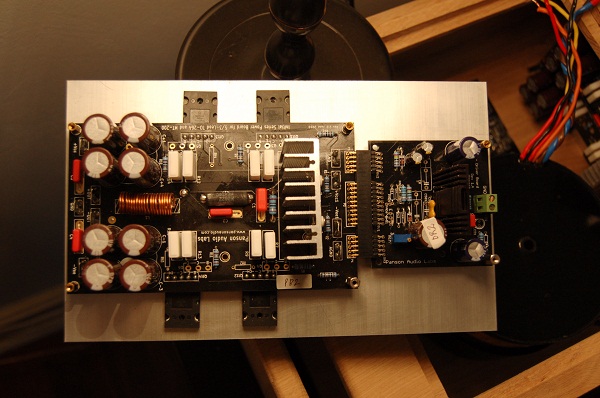

Les cartes :



Dernière édition par androuski le 25 Fév 2012 17:36, édité 1 fois.
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 16:21

Résa
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 16:21

Résa
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 17:20

En voila un boitier qui promet de sortir des sentiers battus. Pourrais tu decrire la config de carte ampli notament le nombre de Thermaltrak dont elle est equipée.

Marc
Idefixes

Messages: 4938
Inscription: 10 Juil 2003 10:19
Localisation: MULHOUSE (68)

Message » 25 Fév 2012 17:23

Il y a deux paires de Thermal Trak par canal, drivés par une carte LME49811. Pour l'inspiration du boitier, cf ci-dessus...
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 17:52

:love: , je veux le même. Tu pourrais nous donner une idée du coût des modules.
Cédric - Visitez Just Diy It
Kro
Staff DIY
Staff DIY

Messages: 25058
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)

Message » 25 Fév 2012 18:28

Oui, j'édite le post 1
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 18:46

Chapeau ! le boitier en chêne est magnifique.
Tu as les mêmes ouvertures sous les dissipateurs je suppose ?


@++
stf_adonf

Messages: 819
Inscription: 19 Fév 2006 20:38
Localisation: Drômadaire (26)

Message » 25 Fév 2012 19:45

Oui, les mêmes, pour permettre la circulation dans les ailettes par convection, il est réversible en somme.
Pour la façade j'hésite encore entre trois solutions... tout gris alu, tout noir, ou face noire et bouton inox, un peut comme les Sansui des 70's. Cette dernière solutions a ma préférence pour l'instant. J'ai très envie également de monter un ampli casque à l'intérieur, fixé sur la façade, je verrai ce qu'il me reste comme place. Pour l'instant la face arrière est en bois, je vais faire une ouverture feuillure pour encastrer un panneau en alu avec des ouvertures usinées, ça va me faire gagner 1,6cm en profondeur. Il faut que je prévoie de loger un softstart, mais je compte faire l'impasse sur la protection HP... je sais ce n'est pas bien...
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 20:10

La réalisation n'est maîtrisée qu'50% : ma méthode consiste à lancer la construction et à régler les problèmes en cours de route : c'est casse-gueule mais ça stimule ma créativité


je suis incapable de travailler autrement!

pas cadeau les cartes...
au total, ça fait un bouzin qui commence à chiffrer!
j'espère que ça va sonner!!!
C'est pas de la classe A :hehe:
mais il n'y a pas de raison que cela ne fonctionne pas!
bonne continuation
surtout que c'est bien parti!
Phill
Phill002

Messages: 291
Inscription: 12 Déc 2009 19:29

Message » 25 Fév 2012 20:25

Phill002 a écrit:
La réalisation n'est maîtrisée qu'50% : ma méthode consiste à lancer la construction et à régler les problèmes en cours de route : c'est casse-gueule mais ça stimule ma créativité


je suis incapable de travailler autrement!

pas cadeau les cartes...
au total, ça fait un bouzin qui commence à chiffrer!
j'espère que ça va sonner!!!
C'est pas de la classe A :hehe:
mais il n'y a pas de raison que cela ne fonctionne pas!
bonne continuation
surtout que c'est bien parti!
Phill


Ca s'appelle l'anticipation improvisée :ko:
Jusque là ça m'a toujours réussi...

C'est vrai que ce n'est pas donné, mais au moins je ne me poserai plus de question sur la capacité de l'ampli à alimenter les enceintes. Et Panson a vraiment fait un travail de fond, qu'il a partagé sur diyaudio, pour tirer le meilleur de ces puces LME, qui ont pas ailleurs excellente réputation. Avec 60/120 vrais watts (moins de 0,01% de THD) sur 8/4ohms sur l'ensemble de la plage de puissance), et une insensibilité presque complète à la charge. L'alim sur-dimensionnée met aussi à l'abri des conjectures...

Il faut que j'essaie de trouver un kit d'ampli casque assez compact... celui-ci me plaît bien, il semble assez compact, mais je n'ai aucune idée de ce qu'il vaut :

http://www.audiophonics.fr/hifidiy-ha2- ... -6242.html

??
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14805
Inscription: 14 Mar 2007 14:43
  • online

Message » 25 Fév 2012 20:31

Il est plus beau que celui du Luxman ton boitier en bois, si la façade prend le même chemin ca va tuer :)
(fan de sansui 70's pour ma part)
Morel York, asus D2... en attendant les Satori Two
http://www.viande.info/
~Sypher~

Messages: 5233
Inscription: 26 Nov 2007 10:36
  • offline

Message » 25 Fév 2012 20:45

androuski a écrit:Il faut que j'essaie de trouver un kit d'ampli casque assez compact... celui-ci me plaît bien, il semble assez compact, mais je n'ai aucune idée de ce qu'il vaut :
http://www.audiophonics.fr/hifidiy-ha2- ... -6242.html


A vue nez (ce qui n'est pas forcement très pratique) , c'est un très classique ampli op suivi de 2 transi en push-pull
polarisé par 2 diodes.
Les composants ont l'air de qualité, ca ne peut pas être mauvais.
Peut etre pas le meilleur ampli casque du monde, mais le rapport qualité/prix lui doit être très bon.

Sinon, bravo pour le boitier bois.
Pour la facade y a pas le choix: tout alu avec boutons alu , sinon c'est une faute de gout :grad:
J´avais la télé, mais ça m´ennuyait. Je l´ai r´tournée... d´l´aut´ côté c´est passionnant
tcli
Membre HCFR
Membre HCFR

Messages: 3017
Inscription: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline
