Enceintes: Coax L12RE/XFC - Questions pour mesure - P20

Message » 12 Oct 2014 9:05

Ce qui serait intéressant Dagda, si tu fais à nouveau des mesures, c'est que tu vérifies si le fenêtrage a une influence réelle sur la courbe de réponse.
Vu ta configuration de mesurage je pense que cela ne devrait pas être très sensible.
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 717
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Annonce

Message par Google » 12 Oct 2014 9:05

Publicite


Encart supprimé pour les membres HCFR

Message » 12 Oct 2014 12:31

Il y a une influence, et c'est réalisable en post mesurage ...
Ou alors, tu veux savoir sir il y a une influence lors de la mesure ?

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 12 Oct 2014 21:59

Si tu pouvais faire une courbe avec et sans fenêtrage sur le même graphe ?
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 717
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Message » 13 Oct 2014 10:08

Ah ben, dés que je passes le fenêtrage à 100ms, ça devient un beau merdier la courbe :ko:

Tu veux voir quoi au juste?

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 13 Oct 2014 10:33

Ca ne devrait pas être un gros merdier.
Je voulais comparer la courbe de réponse avec et sans fenêtrage. Peut être faut il lisser un peu.

Sur un autre post j'avais noté peu de différence entre fenêtrage et pas de fenêtrage et j'en étais arrivé à la conclusion provisoire que le RTA (Real Time Analyzer) était suffisant pour bidouiller la courbe de réponse en temps réel, à la volée, avec l'Hypex donc de façon très rapide et sans se prendre la tête à fenêtrer. Le tout si les conditions de mesurage n'étaient pas trop pénalisantes : pas trop proche des murs et du sol etc.
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 717
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Message » 13 Oct 2014 10:59

Je pense comme El ninio.
Ton enceinte n’est pas très grande, avec le coax pas de problèmes de trigonométrie entre les HP et micro.
Donc tu pourrais te rapprocher. Les réflexions seraient toujours là, mais avec un niveau bien plus faibles (négligeables).
thierryvalk

Messages: 5098
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 13 Oct 2014 11:21

Ben, là c'est le bronx sans le fenêtrage parce que toutes les réflexions sont prises en compte.

Faire une mesure proche, ok, mais à combien ... 10cm ?
Ceci-dit, ça me permettrait de mesurer la THD également ...

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 13 Oct 2014 11:26

Applique un lissage à la courbe…du style 1/12dB ou 1/6
Distance : oui 10 à 30 cm
thierryvalk

Messages: 5098
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 13 Oct 2014 13:52

Je vais peut être avoir une petite dispo vendredi soir :mdr:

Les mesures que j'ai faites étaient à 50cm, je ferais à 15cm pour tester l'histoire du fenêtrage et voir si j'ai une différence fondamentale entre les deux mesures.

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 14 Oct 2014 23:21

Bon, pas de dispo vendredi soir :P

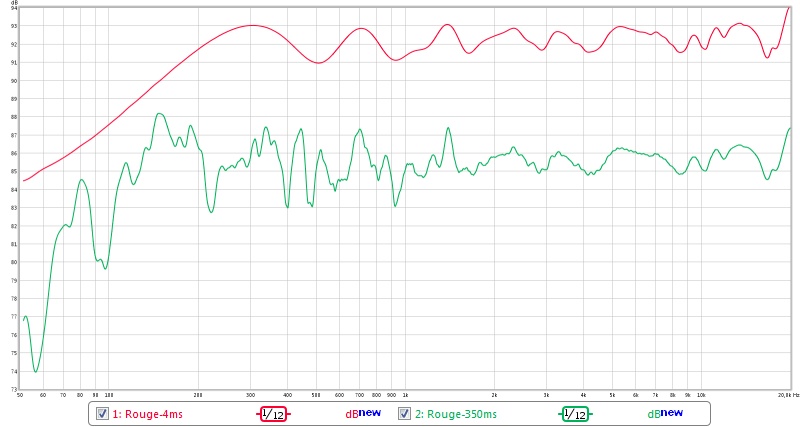

Par contre, je vous est sorti les deux courbes :
Rouge = 4ms - 1/12
Verte = 350ms - 1/12


En regardant les phases, j'ai deux changements très rapide entre 400 et 500Hz qui restent.

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 15 Oct 2014 14:53

Elles sont plutôt pas mal ces courbes.

surtout 1dB/"carreau".
d'autres affichent avec 5db/div... :) ,forcément c'est +joli/vendable.

pour la phase,en essayant "flat top" dans le type de fenêtrage à droite.(au lieu de Tukey).
avec 6 à 10ms de longueur de fenêtre.
thierry38efd

Messages: 1735
Inscription: 18 Sep 2013 7:36
  • offline

Message » 15 Oct 2014 16:34

C'est sur que 2dB d'amplitude max (ou plutôt 2 à 5 dB) c'est bien.

Après, il faut que je continu mes mesures, que je reprenne quelques bricoles pour limiter les "boost" et plutôt travailler avec les "cut".
Mais pour ça, il me faut du temps :mdr:

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 19 Oct 2014 20:55

Bref on peut très bien se passer du fenêtrage...

Il faudrait que tu prennes des mesures à 15 et 30°.
Et des mesures au point d'écoute.
Et puis des mesures au tiers d'octave c'est pas mal non plus.

Enfin : ne pas suivre la ligne droite est le plus cours chemin pour arriver là où il faut.
Avatar de l’utilisateur
El ninio
Membre HCFR
Membre HCFR

Messages: 717
Inscription: 08 Juin 2009 22:24
Localisation: Est de Lyon - 38
  • offline

Message » 19 Oct 2014 20:57

C'est une mesure à 50cm donc pas trop mal imunisée par la pièce.
Cédric - Visitez Just Diy It
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 26029
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)

Message » 19 Oct 2014 21:45

Je vais avoir un peu de temps mardi normalement ... :mdr:

Mais en effet, finalement, le fenêtrage n'est pas si important au vu des courbes :)

D.
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 6051
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline
