Tutoriel ColorHCFR V3

Message » 31 Juil 2018 20:30

Bonjour à tous
Je sais pas quel réglage choisir dans Display Type pour ma TV Sony X900F (TV 4K dalle VA Full LEd)
Merci d'avance :bravo:
lexo1000

Messages: 15
Inscription: 02 Fév 2014 1:09
  • offline

Annonce

Message par Google » 31 Juil 2018 20:30

Publicite


Encart supprimé pour les membres HCFR

Message » 09 Oct 2018 12:43

Hello à tous!

Un grand merci à l'auteur du tuto et aux différents intervenants du topic! :bravo:

Je voudrais me mettre à la calibration de mon projo benq w1090 (à l'époque j'avais acheté la sonde HCFR mais noob j'ai compris qu'après que j'avais besoin d'un fichier étalon :ane: )

Vous confirmez que la sonde X-Rite ColorMunki Display est parfaitement compatible et adapté au logiciel colorHCFR et au calibrage d'un projo?

Je vais essayer de transposer le tuto de DTSMAN sur les menus des benq W**** histoire de simplifier/aider les noob comme moi :hehe:

J'aurais surement quelques questions à poser au début :wink:

merci à vous!
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline

Message » 09 Oct 2018 16:10

Je te confirme pas à 100% mais de memoire oui ta sonde est compatible hcfr.
Bon courage

La configuration dans mon profil


TV : LG Oled 55c7v
ENCEINTES : JL lab 705i serie 2 + Focal cc900 + Focal 705v + JL Audio f113 AMPLI : Denon 3313
mon salon hc
Avatar de l’utilisateur
yoyoman
Membre HCFR
Membre HCFR

Messages: 468
Inscription: 18 Avr 2012 20:00
Localisation: haute vienne
  • offline

Message » 09 Oct 2018 18:02

calagan57 a écrit:Vous confirmez que la sonde X-Rite ColorMunki Display est parfaitement compatible et adapté au logiciel colorHCFR et au calibrage d'un projo?


On dirait une copie de la sonde Xrite Display Pro 1 que j'utilise. Donc tu ne devrais pas avoir de soucis.

La configuration dans mon profil


Salle HC & Hifi 9.2.4 sous combles [Photos]
Tuto ColorHCFR : http://dtsman.fr.free.fr
Avatar de l’utilisateur
DTSman
Administrateur Forum Home-Cinema
Administrateur Forum Home-Cinema

Messages: 22357
Inscription: 08 Juil 2000 2:00
Localisation: Territoire de Belfort

Message » 09 Oct 2018 18:08

Merci à vous 2pour le retour! je vais la prendre (60€ en occaz :siffle: )
ça me fera la main en calibrage :mdr:

Je vais commencer par calibrer depuis le PC histoire d'avoir les pires auto et pas m'embêter avec un DVD de mire etc...

A (très) bientôt!
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline

Message » 09 Oct 2018 18:59

J'ai eu les 2 : colormunki et i1.

Pareil mais colormunki non compatible calMAN, chromapure, lightspace... donc colorhcfr est ton ami :D
lacrapul

Messages: 41
Inscription: 19 Sep 2014 10:38
  • offline

Message » 17 Oct 2018 11:06

Goldfinger67 a écrit:
fanvw a écrit:Tu me confirmes bien Nico que ma chaine PCHC -> VP avec PCHC réglé en 0-255, mon JVC X500 en mode AUTO voit le 0-255 car pas vérifiable :wtf:

Et c'est justement tout l’intérêt des mires clipping ou THX :
- s'assurer qu'on est bien sur le bon espace
- l'ajuster précisément sur le blanc et le noir afin de tirer le meilleur parti du diffuseur et de démarrer sa calib dans de bonnes conditions


Hello à tous!

je viens ici poser mes questions de noob sur le calibrage de mon benq w1090+colorhcfr+colormunki display :hehe:

Concernant le calage du mapping ou réglage du contraste/luminosité avec les 2 mires de clipping, cela doit intervenir AVANT ou APRES le réglage de l'intensité lumineuse?
Car quand j'affiche une mire grise 100% (blanc) j'obtiens ~118 cd/m² clairement au dessus de la norme de ~42 cd/m² :hehe:
Et du coup pour abaisser la luminosité je mets la lampe en mode éco et j'abaisse la luminosité dans les noirs :ko:

merci à vous!
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline

Message » 17 Oct 2018 11:59

Ca serait bien DTSman que dans ton tuto sur ton site, tu énumères les réglages préliminaires à faire et dans l'ordre

La configuration dans mon profil


Franck on a tous en nous un gêne de pirate
Ecran hybride 3m - Jamo D600 5.0 - Onkyo TX-NR5010 - SUB 18PS100 - P5000s - DCX2496 - JVC X500 - Freebox V6 - Synology DS1515+ - PCHC i7 6700k - 16go DDR4 - GTX 1070 - KAZ8 + Kodi
Caribbean's Space 62
Avatar de l’utilisateur
fanvw
Staff Installations
Staff Installations

Messages: 8480
Inscription: 26 Sep 2012 15:58
Localisation: Haut de France
  • offline

Message » 17 Oct 2018 13:13

fanvw a écrit:Ca serait bien DTSman que dans ton tuto sur ton site, tu énumères les réglages préliminaires à faire et dans l'ordre


merci :thks: mais ça t'empêche pas de me répondre :hehe: :ko:
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline

Message » 17 Oct 2018 14:22

Pour ma part j’ai à peu prêt régler l’intensité lumineuse voulu, puis réglages de contraste et luminosité puis vérif intensité lumineuse... jusqu’a Avoir le résultat voulu. Mais moi c’est sur une tv oled et Le réglages d’intensiTé lumineuse n’influence pas (ou très peu) le réglage de contraste et luminosité.
En tout cas en referifiant plusieurs fois tu ne te trompera pas.

La configuration dans mon profil


TV : LG Oled 55c7v
ENCEINTES : JL lab 705i serie 2 + Focal cc900 + Focal 705v + JL Audio f113 AMPLI : Denon 3313
mon salon hc
Avatar de l’utilisateur
yoyoman
Membre HCFR
Membre HCFR

Messages: 468
Inscription: 18 Avr 2012 20:00
Localisation: haute vienne
  • offline

Message » 17 Oct 2018 15:05

merci pour ta réponse :thks:

le "soucis" c'est que toi tu à l'air d'avoir une option de réglage "intensité lumineuse" différente du réglage "luminosité", moi sur le projo concrètement pour baisser l'intensité lumineuse j'agis sur "luminosité" qui directement modifie le réglage du calage du mapping :ko: .

Je sais pas si je me fait bien comprendre :hehe: : étant donné que j'ai BEAUCOUP d'intensité lumineuse, à part baisser la lampe en mode ECO comment baisser encore l'intensité lumineuse pour avoir ~16ftL et pouvoir ensuite régler contraste/luminosité avec les mires clipping?

merci bien!
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline

Message » 17 Oct 2018 16:36

Yes moi en tout cas je comprend bien ton soucis. Mais effectivement de mémoire quand j’ai fait calibrer par un pro mon vp benq w1070 il avait juste baissé la lum avec le mode eco puis directement passage aux mires de cliping mais j’ai peut être loupé quelque chose.

Y’a t’il vraiment un problème à avoir un surplus de luminosité ? Car moi pour le mode nuit j’ai réglé à 180 nit et 230 pour le mode jour (oui je sais c’est un peu différent pour un projo). Mais je trouve que ça donne plus de peps à l’image ce surplus de lum par rapport aux 100-120 nit conseillés.

La configuration dans mon profil


TV : LG Oled 55c7v
ENCEINTES : JL lab 705i serie 2 + Focal cc900 + Focal 705v + JL Audio f113 AMPLI : Denon 3313
mon salon hc
Avatar de l’utilisateur
yoyoman
Membre HCFR
Membre HCFR

Messages: 468
Inscription: 18 Avr 2012 20:00
Localisation: haute vienne
  • offline

Message » 17 Oct 2018 17:27

fanvw a écrit:Ca serait bien DTSman que dans ton tuto sur ton site, tu énumères les réglages préliminaires à faire et dans l'ordre


Yes j'ai pas oublié mais en ce moment je suis focus audio (Audyssey, Atmos etc... ) :siffle:

La configuration dans mon profil


Salle HC & Hifi 9.2.4 sous combles [Photos]
Tuto ColorHCFR : http://dtsman.fr.free.fr
Avatar de l’utilisateur
DTSman
Administrateur Forum Home-Cinema
Administrateur Forum Home-Cinema

Messages: 22357
Inscription: 08 Juil 2000 2:00
Localisation: Territoire de Belfort

Message » 17 Oct 2018 17:45

yoyoman a écrit:Yes moi en tout cas je comprend bien ton soucis. Mais effectivement de mémoire quand j’ai fait calibrer par un pro mon vp benq w1070 il avait juste baissé la lum avec le mode eco puis directement passage aux mires de cliping mais j’ai peut être loupé quelque chose.

Y’a t’il vraiment un problème à avoir un surplus de luminosité ? Car moi pour le mode nuit j’ai réglé à 180 nit et 230 pour le mode jour (oui je sais c’est un peu différent pour un projo). Mais je trouve que ça donne plus de peps à l’image ce surplus de lum par rapport aux 100-120 nit conseillés.


merci pour ta réponse!

effectivement je ne vois que ça comme réglage de l'intensité lumineuse. Je récupère demain un filtre ND2 recommandé par un spécialiste du calibrage sensé diviser par 2 l"intensité lumineuse en conservant les couleurs et en améliorant les noirs... on verra bien! Car même en mode "eco" j'ai plus de 80cd/m² :ko:

je posterai le fruit de mes recherches sur le topic! :thks:
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline

Message » 17 Oct 2018 21:44

Hello à tous!

Bon j'ai pu tranquillement faire des tests du benq W1090 :thks:
Paramètres :
- lampe ECO
- mode cinema
- Gamma 2.2
- Mode "naturel"
- réglage luminosité/contraste effectué avec mire clipping (mode "limité")
- tout le reste "par défaut"

Avec ces réglages j'obtiens:
- luminosité de ~110 cd/m² (lampe en mode éco je rapelle! :ko: )
- gamma moyen 2.16
- contraste : 1167
- delta E : 5.12

Voici les différents graphes (clicables):

- Luminance :

- GAMMA:

- Niveau RVB :

- Température couleur :

- Diagramme CIE :

Mon interprétation personnelle de pure noob :ane: :

- Luminance :
Tout ok sauf le bleu. Mais même en réglant le projo sur le mode "chaud" la courbe reste identique...
Action à faire :

- GAMMA:
En dessous des 2.2 désiré, on est à 2.16. J'ai testé avec un réglage du projo à 2.3 mais du coup je dépasse les 2.2...
Action à faire:

- Niveau RVB :
On s'aperçoit encore que le bleu est trop présent comme pour la courbe de luminance le reste à l'air ok...
Action à faire:

- Température couleur :
Moyenne de 7000k surement du à la dominante de bleue?
Action à faire:

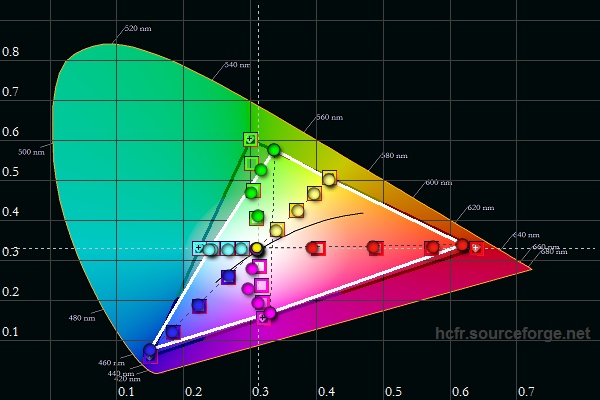

- Diagramme CIE :
Alors là l'alien! Gros décalage au niveau du primaire vert! Hier en bidouillant pas mal d'option je n'arrivais déjà pas à régler le vert à part bouger le repère de gauche à droite (avec paramètre teinte) mais surtout razzortec avec son benq w1060 avait exactement le même phénomène! :hein:
C'est quand même troublant, non? le projo n'est pas le même, la sonde non plus , la salle non plus...il reste le logiciel colorHCFR comme point commun... et encore pas forcément la même version :ko:

Voilà en attendant demain soir que je reprenne mes investigations, si vous voulez me faire un rapide "checkup" de mon projo, des pistes à voir, de l'ordre à opérer, j'suis receveur des tous les avis/conseils :thks:

merci encore à vous!
calagan57

Messages: 407
Inscription: 04 Déc 2005 10:50
  • offline
