Ampli 14 canaux classe D symétrique - Terminé

[didier34]

Bravo JIM. Impressionnant.

[wakup2]

Superbe réalisation JIM

[didier34]

En remplacement de mon RAM ?
Peut être mal lu? Quelles sont les dimensions du boitier?

[JIM]

Merci les amis.

En terme de bruit, c'est mieux qu'un YamP d'origine mais un RamS est légèrement au dessus sur ce critère.
Les perfs sont celle de la puce dont le datasheet est disponible.
Performances correcte sans plus.

Pour le prochain ampli basé sur la même puce mais avec une rétroaction supplémentaire, le niveau de bruit est extrêmement bas donc, tout bon pour des compressions en théorie.
On verra si ça arrive à dépasser les perfs de mes Yam modifiés.
Je ferai quand même un essai pour voir comment ça sonne en dehors du critère de bruit.

[JIM]

Top, très content de cet ampli.
installations-homecinema-dediees/salle-hc-de-jim-en-extension-lancement-t30035014-2700.html

[misterweb62]

Bonjour,
Merci pour ce partage, très belle réalisation, j'ai monté 2 amplis 8 canaux avec les mêmes cartes.
Je ne savais pas comment passer les modules en xlr merci pour avoir partagé ton mode opératoire.
Tu as utilisé fusion 360 pour créer tes socles de cartes?

[JIM]

Bonjour,

Oui, j'utilise Fusion360 pour la 3D.
N'hésite pas à partager ta réalisation.

Les news.
- 2 cartes supplémentaire commandées pour faire des essais et avoir du spare en cas de panne.
- les transfos vont être remplacés avec 2 torique de 500VA 2 x 30 vac. Le but étant de faire encore baisser la conso et la puissance sera suffisante. Les modules seront moins poussés.

Ce modèle de transfo, un en stock et un autre à commander.
https://fr.rs-online.com/web/p/transfor ... es/2238904

Et sinon, pas mal de films déjà. Très satisfait de cet ampli.

[JIM]

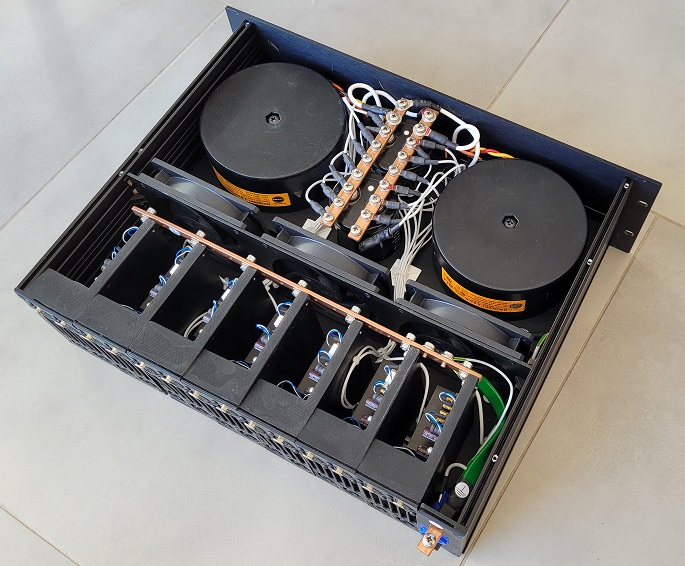

Remplacement des transformateurs effectué.
Cela à demandé une petite adaptation sur la carte qui gère la temporisation secteur et la ventilation.
J'ai ai également profité pour ajouter un porte fusible à proximité de l'embase secteur, plus pratique en cas de problème.

Autre point, le coffret a été renforcé côté face avant car les faces supérieure et inférieure manquent de rigidité.

[ASP68]

Que c'est clinique

[misterweb62]

Bonjour,
Je vous partage enfin ma réalisation, je me suis décidé à commencer de passer mes entrées en symétriques en suivant la procédure de Jim.









Bonne journée à vous!!

[HoberM]

Sympa la mise en boite !

[stephane092]

Pour avoir des entrées en symétrique, il faut utiliser des prises XLR (1 masse, 2 + et 3 -)

[JIM]

Oui, pour être en symétrique, il faut supprimer les AOP qui symétrisent le signal d'entrée actuellement et attaquer directement les modules avec des xlr ou toute autre connexion symétrique.
Pour le reste, bonne intégration.

Quelles sont les alimentations utilisées, puissance et tension ?
Une idée de la consommation au repos ?

[Dagda]

voltage de tension d'alim ?

Venant de toi JIM, ça me fait mal de lire ça

[JIM]

A oui en effet
