2024 - HCFR H218, enceinte DIY (maàj page 1)

[The Filtering Lab]

Voici ma proposition, pas parfaite, je suis sur que Agno a trouvé mieux.

prop H218.jpg

Il ne faut mettre qu'un hp de grave dans le schéma, le fichier .zma est déjà la mesure des deux en série.
Le fractionnement des grave medium reste visible/audible (on le voit bien dans les courbes en directivité).

[The Filtering Lab]

Ma version filtrée à 2,2kHz donne un module d’impédance trop faible en hautes fréquences il me faut encore un peu travailler dessus.

[tracerbox]

Il ne faut mettre qu'un hp de grave dans le schéma, le fichier .zma est déjà la mesure des deux en série.

oui je sais Agno l'avait signalé page 2
"Le fractionnement des grave medium reste visible/audible (on le voit bien dans les courbes en directivité)."
je me remettrai dessus à l'occasion car j'ai 2 paires d'enceintes en cours (débordé le retraité )

[The Filtering Lab]

Il ne faut mettre qu'un hp de grave dans le schéma, le fichier .zma est déjà la mesure des deux en série.

oui je sais Agno l'avait signalé page 2
"Le fractionnement des grave medium reste visible/audible (on le voit bien dans les courbes en directivité)."
je me remettrai dessus à l'occasion car j'ai 2 paires d'enceintes en cours (débordé le retraité )

Oui j'ai vu, du DIY vintage avec Audax BMH402 au cone Bextrene

[Publications HCFR]

Bonjour,

Publication ce matin de la video HCFR DIY enceinte HCFR H218 l'intégration des HPs et mesures :

https://www.homecinema-fr.com/realisation-hcfr-diy-enceinte-hcfr-h218-video-de-lintegration-des-hps-et-mesures/

Hugo

[haskil]

Félicitations, les gars !

[rmsk]

Oui, très bel ouvrage !
Et des colonnes élégantes. Joli !

Remy

[Masterwarzombie]

Très belle initiative et je trouve les vidéos très ludiques .

Bravo à vous

[Noricha]

Ca sent le bon matos abordable, bravo
Une petite vidéo d'écoute serait possible? C'est toujours sympa à partager si c'est fait avec un bon micro et un bon casque pour apprécier, pour ceux qui ne pourront jamais les écouter en vrai c'est mieux que rien.
Tony Gee en fait de temps en temps par exemple

[The Filtering Lab]

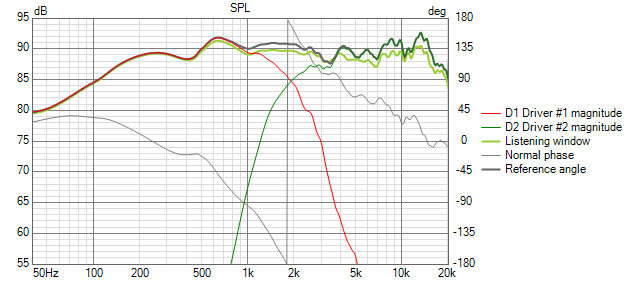

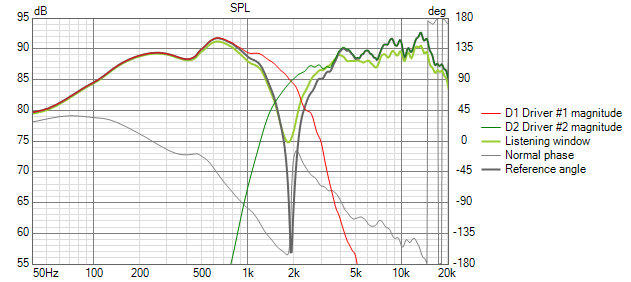

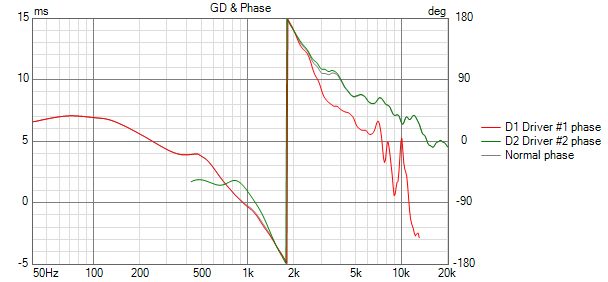

Voilà ma v2.

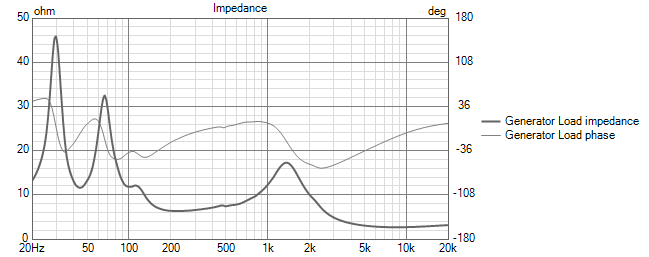

Le plus long a été de trouver une solution ne faisant pas descendre l'impédance en dessous de 3 ohm du coté du tweeter. Le raccord est à 2100Hz, plus haut que la version précédente, en tant que compromis entre directivité verticale et distorsion. La directivité verticale est moins bonne que pour la v1 mais le raccord plus haut permet de limiter la remonté de distorsion du tweeter vers 2kHz.
J'ai aussi prévu une possibilité de réglage fin du niveau du tweeter.

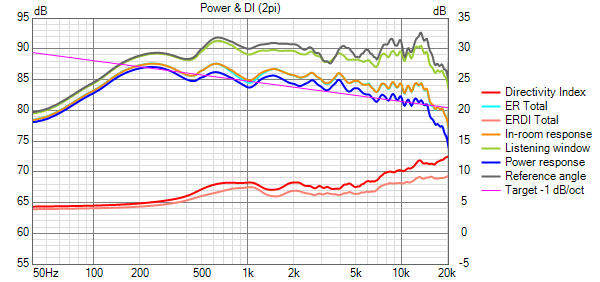

Comme sur la v1, le fractionnement des grave medium est atténué, et la réponse en puissance suit une ligne droite pour un bon couplage avec la pièce.

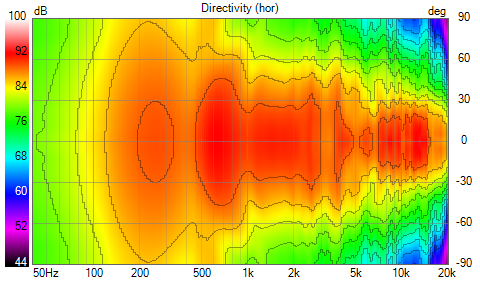

Horizontal

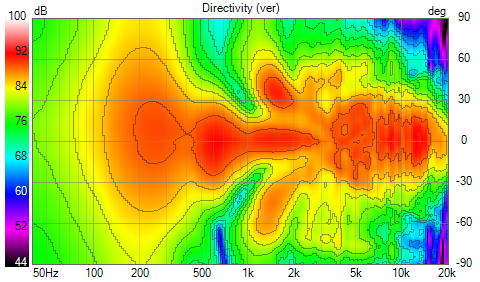

Vertical

[Agnostic1er]

Beau boulot The Filtering Lab

[Agnostic1er]

Ca sent le bon matos abordable, bravo
Une petite vidéo d'écoute serait possible? j'ai que mon téléphone...
Tony Gee en fait de temps en temps par exemple il les publie où?

[Noricha]

Ca sent le bon matos abordable, bravo
Une petite vidéo d'écoute serait possible? j'ai que mon téléphone...
Tony Gee en fait de temps en temps par exemple il les publie où?

sur sa chaîne youtube https://www.youtube.com/@humblehomemadehifi
le matos: Tascam DR-700 with a matched pair of sE Electronics SE8 microphones

[Agnostic1er]

sur sa chaîne youtube https://www.youtube.com/@humblehomemadehifi
le matos: Tascam DR-700 with a matched pair of sE Electronics SE8 microphones

Ah oui, je connaissais pas.

[Sagem]

y a quand même une sacré bosse à 600 non?
