biblio ZA14, SEAS27TDC dans WG300

Message » 08 Juin 2017 10:12

https://www.madisoundspeakerstore.com/a ... id/woofer/

Tu crois que j'avais oublié ta participation au Zaph contest, hein ? T'as oublié que j'avais une mémoire d'éléphanteau mutant ? Tu as choisis quel millésime de GVT à m'envoyer ?
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20159
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Annonce

Message par Google » 08 Juin 2017 10:12



Publicite


Encart supprimé pour les membres HCFR

Message » 08 Juin 2017 10:25

2 AL130 en série?
NONO56

Messages: 477
Inscription: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 08 Juin 2017 10:40

Yes androus! :bravo:
pas de gvt, j'avais prévenu, te/vous voyant venir :mdr:
Dans un court laps de temps je vous la présenterai cette petite biblio; je changerai le titre du fil. :wink:

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9781
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 08 Juin 2017 10:51

Et c'est cette merdouille qui demande une self de 3.3mh :o :lol: :lol:
Sagem

Messages: 13749
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 08 Juin 2017 10:53

androuski a écrit:Tu vas les monter avec quoi ?

Avec ma Bxxx evidemment :mdr:
Sagem

Messages: 13749
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 08 Juin 2017 11:22

Sagem a écrit:Et c'est cette merdouille qui demande une self de 3.3mh :o :lol: :lol:

eh oui... j'ai longtemps hésité avec une 3mH et j'ai failli t'appeler pour bénéficier de tes conseils depuis que tu es devenu le roi de la BSC :mdr:

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9781
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 08 Juin 2017 11:32

9.4L net, BR Fb 59.5Hz, F3 50.12hZ
Particularités:
- Géométrie du guide d'onde plus grande que la Sd du grave-médium; le visuel en devient particulier.
- La profondeur du guide d'onde plus importante que le fond du grave-médium pouvait laisser penser à un décalage trop important des centres émissifs: ce n'est pas le cas, ou, plus exactement, cela n'a pas d'impact réel: à hauteur tweeter les émissions sont calée temporellement. En conjonction avec d'autres paramètres des hps, cette caractéristique a permis des ordres identiques sur passe-haut et passe-bas.
- 6d/octave électrique se traduisant par un quasi LR2, avec des pentes acoustiques de 10/11dB.
- un simple condo de 0.10µF // à la self du ZA14, amorti par une R de 22ohm (facultative), permet de killer le pic de fractionnement. Avec ce breakup killer aucune coloration n'est audible sur le boomer écouté seul.
- Fx basse (1290Hz), le tweeter la supporte dans cette config dont la tenue en puissance est relative au grave-médium.
Ce filtre très simple à faible pente a été permis par:
* la bande passante relativement linéaire du ZA14, son absence de disto et par la forme de la réponse du tweeter dans son WG.
* le pic de fractionnement très haut du ZA14, relativement amorti et sans résidu au-delà.
Il se traduit évidemment pas un step superbe, qui montre une absence de rupture de continuité, sans décalage temporel. La phase globale ne varie que de 90° dans la bande passante 100-10000Hz.
La réponse en fréquences tient dans +/- 1dB !!! avec une toute petite bosse à 2kHz due au bafflage réduit du ZA14. Cette bosse ne s'entend pas.
La directivité est typique d'un petit grave-médium et d'un tweeter guidondizé.
La valeur du condo tweeter est très délicate à l'écoute: par exemple, un 1.8µF, pourtant renvoyant une réponse linéaire, se traduit par de l'agressivité.
Globalement l'écoute est très équilibrée, neutre, relativement détaillée, belle tessiture des voix, aucun registre ne déconne, grande homogénéité; les excellentes caractéristiques dans le domaine temporel ne sautent pas aux oreilles par rapport à mes autres réalisations; évidemment tenue en puissance et sous-grave limités.
Vraiment content de ce combo et de son filtre pas cher, hihi.
upgrade accord BR en août 2017, voir les raisons page3

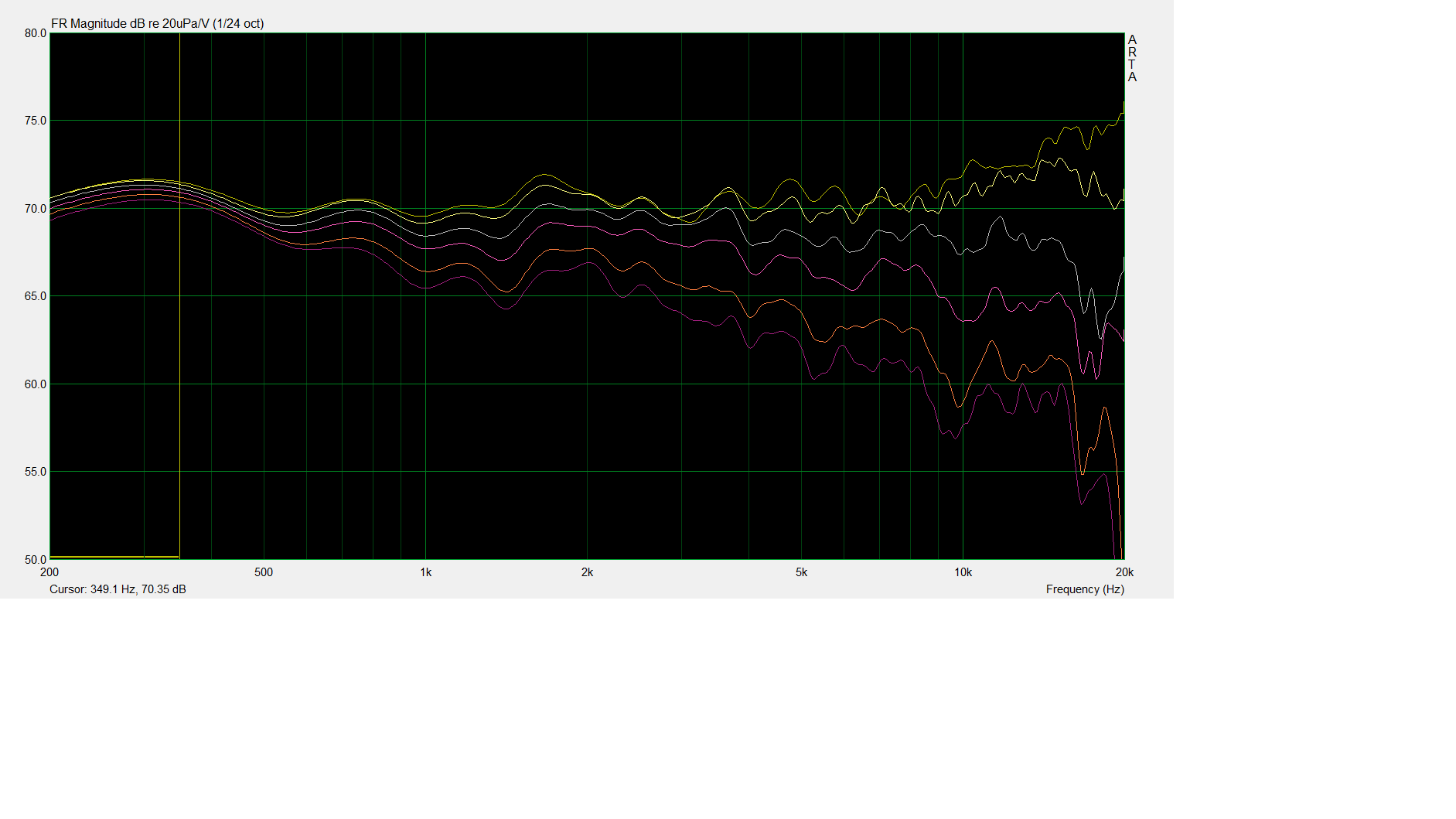

Quelques captures:

capture reverse.png

capture step.png
(30.02 Kio) Téléchargé 1 fois

csd -35dB.png

différents H.png

réponse en puissance.png
(47.27 Kio) Téléchargé 1 fois

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9781
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 08 Juin 2017 11:53

Agnostic1er a écrit: avec une toute petite bosse à 2kHz due au bafflage réduit du ZA14. Cette bosse ne s'entend pas.

à ton âge canonique c'est normal, passé les 800hz on n'entend plus rien :ane:
Sagem

Messages: 13749
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 08 Juin 2017 11:55

Couillon :mdr:

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9781
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 08 Juin 2017 11:59

Agnostic1er a écrit:
Sagem a écrit:Et c'est cette merdouille qui demande une self de 3.3mh :o :lol: :lol:

eh oui... j'ai longtemps hésité avec une 3mH et j'ai failli t'appeler pour bénéficier de tes conseils depuis que tu es devenu le roi de la BSC :mdr:

Un bonne self air de 0.2ohms coute plus cher que le HP :lol: :lol: :lol: :lol: :lol:
Sagem

Messages: 13749
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 08 Juin 2017 12:00

en tous cas bien sympa cette petite biblio abordable :D
Sagem

Messages: 13749
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 08 Juin 2017 12:31

les za14 étaient gratuits; mais malgré ça j'ai commandé 2 selfs IT HQ en 0.37ohm :P

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9781
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 08 Juin 2017 13:00

Sagem a écrit:
androuski a écrit:Tu vas les monter avec quoi ?

Avec ma Bxxx evidemment :mdr:


Enlève d'abord la grille alors parce que tu vas de la rapper :lol: :ko:
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20159
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 08 Juin 2017 13:04

Sinon pour la réa, sympa,
t'as croisé FH récemment ?
:lol:
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20159
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 08 Juin 2017 15:43

androuski a écrit:Sinon pour la réa, sympa,
t'as croisé FH récemment ?
:lol:

LOL, non, mais s'il lisait ce fil il pourrait lui venir à l'idée de mettre ses tweeters dans un WG.

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9781
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline
