Kef C40 muette sans son (RESOLU)

Message » 07 Déc 2017 21:55

Bonjour :)

On vient de m'apporter une enceinte Kef C40 dans l'espoir que je puisse la réparer :-?
On peut toujours regarder, ça mange pas de pain 8)
Donc je test et effectivement pas de son mais je reste optimiste car le propriétaire ne pousse pas ses enceintes auxquelles il tient beaucoup.

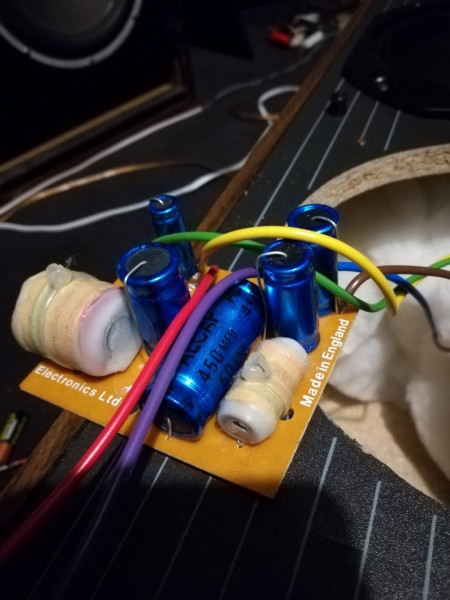

je démonte et tombe sur ce filtre plein de condos chimique.
filtre kef C40.jpg

je refais mes tests avec une pile de 1.5V et nada le courant ne va pas de l'entrée du filtre jusqu'au haut parleurs.
Enfin ....presque pas... je m'explique:
au 1er contact avec la pile les hp font "plop" au 2èm contact avec la pile... rien !
j'inverse la polarité de la pile et remet en contact avec le filtre et "plop" puis au 2èm contact rien !
hum, alors est-ce qu'un vilain condensateur foutu entre le + et le - pourrait faire ça ?
bien sur je vais les dessouder et les tester quoique pas tous parce que il y en a un de ...450µf :o
Mon testeur ne va que jusqu'a 200µf :evil: alors je pensais en mettre un en série pour réduire la valeur et en déduire sa valeur réelle.
vous avez déjà eu ce genre de panne ? je note le plan du filtre et reviens. :D
Dernière édition par tracerbox le 09 Déc 2017 12:05, édité 2 fois.

La configuration dans mon profil
