La compacte KSB, à base de Kartesian et SBacoustics

Message » 18 Aoû 2022 11:54

Ainsi qu'annoncé sur le fil Kartesian:
post180976834.html#p180976834

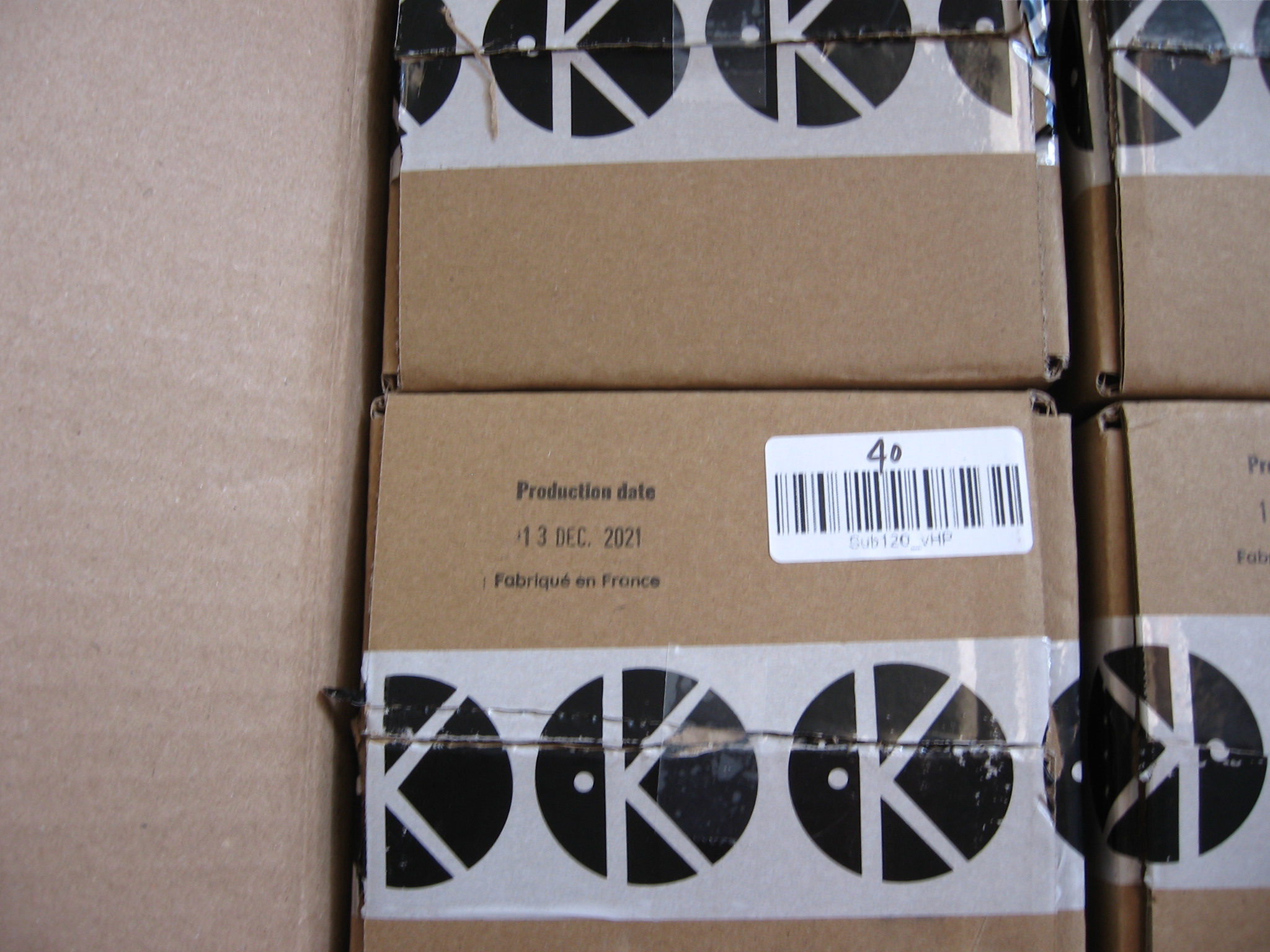

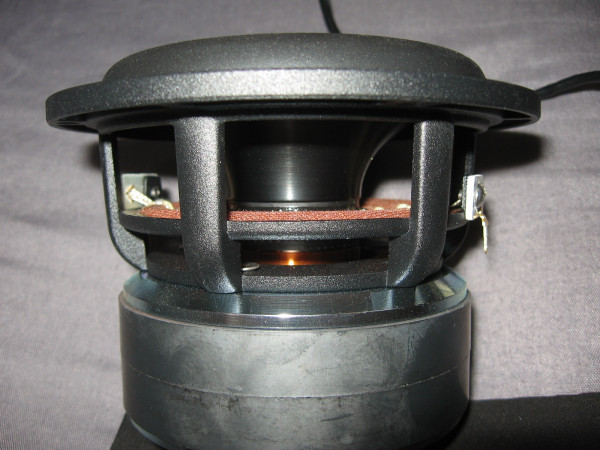

HPs Kartesian reçus ce jour de TLHP. Emballage parfaitement protecteur; la qualité de fabrication semble au rdv; batch fabrication: 13/12/2021; ce sont bien des vhp et non la version précédente vhp_f







Prochain boulot: rodage et mesures des T/S.

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11211
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Annonce

Message par Google » 18 Aoû 2022 11:54



Publicite


Encart supprimé pour les membres HCFR

Message » 18 Aoû 2022 18:22

Rhoo agno qui revient en force avec un beau projet !!!
Joie !

De beau bébés en tout cas ... me tarde de voir l'adéquation entre des mesures DIY et celles publiées !
Et puis les détails de la construction et les mesures et les ressentis ....

:zen: Allez je respire ;)
HoberM
Membre HCFR
Membre HCFR

Messages: 1412
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 18 Aoû 2022 21:52

Cool.
Impatient de voir comment tu va faire l'ébénisterie :siffle: .

Pourquoi ne pas avoir chercher à faire une full kartesian ?

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 18 Aoû 2022 21:55

Dedieu, c'est quoi ces monstres... :o

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 18 Aoû 2022 22:19

@HoberM: respire, oui, parce que si tu avais l'intention de garder ton apnée jusqu'à la fin du projet, c'est du ciel que tu le verrais :P
@ASP68: bien évidemment je t'enverrai les caisses pour les feuillures! :mdr: Nan, j'déconne, j'ai repéré un DIYer près de Brive qui saura faire je pense :bravo:
@Rascalito: ces monstres sont des 12cm, pas des 38, hein :mdr:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11211
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 18 Aoû 2022 22:24

On va suivre le feuilleton ! :bravo:
haskil

Messages: 58515
Inscription Forum: 06 Déc 2001 2:00
Localisation: Haute Normandie et Brésil
  • offline

Message » 19 Aoû 2022 17:20

Aujourd'hui, mesures de l'impédance des 4 Sub120. Précisions importantes: hps non rodés, mesures des hps à l'air libre utilisant la sortie casque de ma carte-son MAYA22USB (donc à très faible puissance):

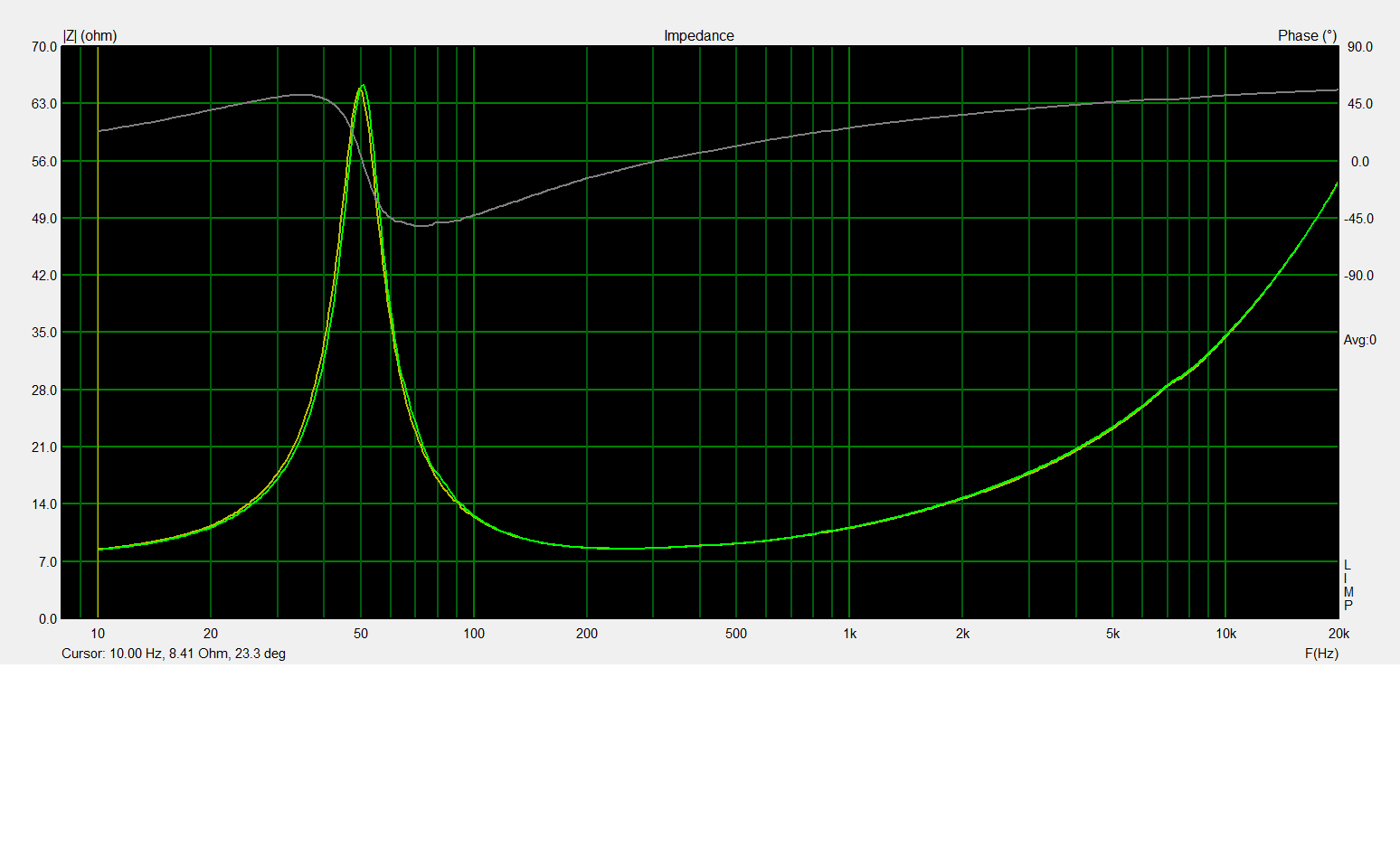

couple n° 17 et 33:
Z air libre sub120 non rodés n°17et 33.png


couple n° 40 et 18:
Z air libre sub120 non rodés n°40 et 18.png


On constate:
- un appairage quasi parfait des 4 hps
- un écart peu important de la fréquence de Fs par rapport aux données constructeur, malgré l'absence de rodage: 50Hz vs 46Hz. Le pic de valeur est mesuré à 63/65ohm, là aussi proche de celui de référence chez Kartesian à 71ohm.
- une absence quasi totale de perturbation de la courbe au breakup de la membrane à 7500Hz!

Ces 1ères données, malgré leur caractère très sommaire, semblent déjà refléter une grande qualité de fabrication, avec des tolérances infimes. :bravo:

Et maintenant: rodage! :P

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11211
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 19 Aoû 2022 17:34

Tu fais un rodage façon SB acoustics ?
Ou autre ?
HoberM
Membre HCFR
Membre HCFR

Messages: 1412
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 19 Aoû 2022 19:22

je ne connais pas la façon "SB"; je pratique la façon "Scan-Speak": sinus de fréquence égale à 75% de Fs (approx 40Hz pour les Sub120) à puissance proche de x-max pendant 5 minutes; en fait je prends un peu plus de précautions sur la puissance, et je double le temps. :P

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11211
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 19 Aoû 2022 20:02

On est sur quelque-chose de proche :D
Loin des 400h pour roder son câble secteur :lol:
HoberM
Membre HCFR
Membre HCFR

Messages: 1412
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 19 Aoû 2022 20:55

HoberM a écrit:Loin des 400h pour roder son câble secteur :lol:

Avec des différences si on est en bout de ligne edf ou pas... :mdr:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11211
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 20 Aoû 2022 8:32

Loin des 400h pour roder son câble secteur :lol:


Avec des différences si on est en bout de ligne edf ou pas... :mdr:


Et plus s'il est bleu! Les cables bleus demandent 20% de rodage en plus... :o

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 20 Aoû 2022 11:33

Rascalito a écrit:


Avec des différences si on est en bout de ligne edf ou pas... :mdr:


Et plus s'il est bleu! Les cables bleus demandent 20% de rodage en plus... :o

nan, ce sont les verts, y sont pas mûrs :siffle:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11211
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 20 Aoû 2022 17:05

Aujourd'hui mesures Sub120 rodés:

couple n°17 et 33:
Z air libre sub120 rodés n°17et 33.png


couple n°40 et 18:
Z air libre sub120 rodés n°40 et 18.png


On constate que les valeurs d'impédance varient très peu vs hps non rodés... Seraient-ils, au moins en partie, rodés à l'usine?
EDIT du 27/08/2022: je ne m'étais encore jamais renseigné sur l'effet du rodage des hps; je viens de lire des publications de constructeurs de hps qui vont dans le sens d'une absence quasi totale d'effet du rodage, notamment sur Fs; sauf si la bobine mobile n'a pas eu le temps de refroidir correctement. Mais, après refroidissement, tous les T/S reprennent les valeurs mesurées avant rodage.

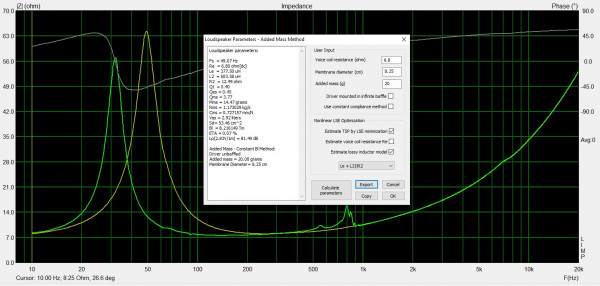

Mesure des paramètres T/S d'un hp par la méthode de la masse ajoutée:
Capture TS 1 Sub120.JPG


Par rapport aux specs constructeur, Fs est légèrement supérieure, VAS légèrement inférieure, Mms identique et Qms légèrement supérieur. Aucune valeur n'est significativement éloignée des specs. En conséquence, mes simulations de charge avec passifs sont très proches:

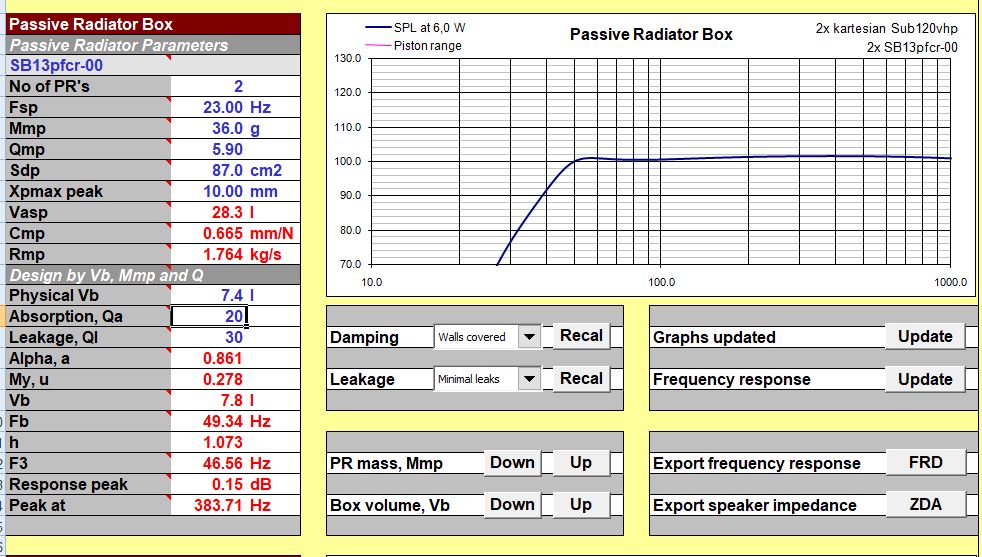

Avec T/S constructeur:
