Projet 3 voies AMT

» 09 Mar 2023 11:49

Bonjour, bonjour,
Je m’adresse a la super communauté DIY HCFR pour m’aider a effectuer quelques choix techniques pour un nouveau projet

INTRODUCTION: Nouvel appart, nouvelle pièce, nouvelles enceintes

Le cahier des charges est en partie fixe :

_ La pièce est le salon avec cuisine au fond. Elle mesure 6m par 8m.
Les enceintes seront posées dans la bibliothèque qui occupera le mur de 6m. Le canapé est a 3m.
La pièce est réfléchissante, on est dans un immeuble des années 80, au sol parquet massif collé, mur du fond en carreaux de plâtre, mur en béton brut a gauche, baie vitrée a droite, plafond a 2m50. Des rideaux « acoustiques » sont prévus sur la baie vitrée. Bref, c’est contraint, c’est pas top, du coup je pars sur une enceinte relativement directive pour compenser.
_ Multi amplification active
_ Un miniDSP DDRC permettra d’égaliser un peu l’ensemble.
_ au cas ou et pour le Home Cinéma un Sub Dynaudio 18S donc pas besoin de descendre trop bas.
_ Utiliser mes haut parleurs en stocks, mon choix s’est porté sur
Grave 2* VIFA M22WR09 06 -> 200hz +- en clos (volume raisonnable, Xmax confortable, bonne réponse transitoire et adapté a la proximité du mur arrière)
Bas medium 2 * FOCAL PRO 17cm issus des VDOSC 200 -> 1000hz +- en clos
medium aigu AMT PRO 4 Dayton +- 1000 hz -> 18Khz

L’enceinte MCMA (Manifold Closed MMT AMT) sera directive sur le plan vertical.

Pour le look j’aime bien les gros moniteurs 3 voies genre Dynaudio MV3 ou divatech MC210

Quelques petites questions me taraudent dans la conception de ces nouvelles enceintes :

_ Au niveau des basses est ce que je tente le manifold push pull ( deux hps face a face cf MT4 / MT2 Electrovoice ) :
Les plus : annulation des vibrations transmises a la caisse, a la pièce et diminution potentielle de la distorsion.
Les moins : la «chambre avant" va créer potentiellement des ondulations et les essais de PRVX n’ont pas été concluants sans explication sur les causes.

_ Au niveau des basses, en clos les hps donnent une réponse descendante avec un -6db a 55hz. Ce sera peut être un peu léger, quoique avec le room gain … et mon sub au cas ou…
Je peux corriger via une transformée de Linkwitz avec le mini dsp
Sur Winisd l’ajout de 3g par membrane et volume un peu plus important mais raisonnable -> réponse plate avec un -3db a 50hz
Quelle solution préférer ? Winisd est il fiable la dessus ? Quelqu’un a-t-il déjà experimenté ce genre de modif ?

_ Au niveau des mediums, MMT ou MTM, je partirai plus sur du MMT quoi qu’il en soit avec une transition a 1000 hz je suis limite …

_ AMT :

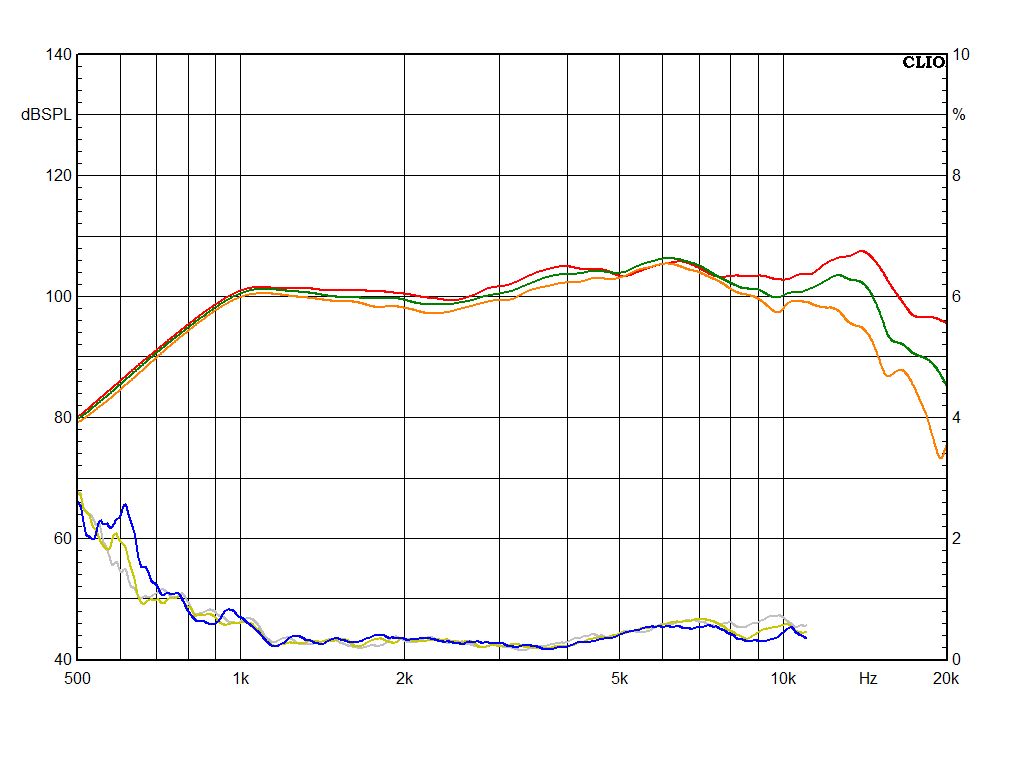

La réponse bafflée est un peu torturée et le niveau entre 1 et 2K est un peu en retrait. Je vais peut être tenter un guide d’onde.
Un simple conique devrait apporter le soutien nécessaire en bas (comme sur les beyma TPH150)
Il reste LE défaut des grands AMT, la directivité verticale un peu extreme. Je me demande si faire un guide d’onde multicellulaire ne serait pas la solution. Qu’en pensez vous ?

Pour le reste, on verra avec l'avancée du projet.

» 09 Mar 2023 11:55

Le futur mur bibliothèque / bureau

Une premiere approche et les inspirations pour le look

https://www.dynaudio.fr/media/2834/m3xe ... lor=25282c
https://www.hificine.com/wp-content/upl ... MC2102.jpg

» 09 Mar 2023 12:18

Pourquoi 2 médiums ? :wtf:

» 09 Mar 2023 12:44

Deux mediums pour une directivité verticale plus prononcée qui s'accordera mieux avec l'AMT et limitera les réflexions dans la pièce.

» 09 Mar 2023 12:47

Dans ce cas je préfère le MTM

» 10 Mar 2023 0:31

pinkrabbit a écrit:Une premiere approche et les inspirations pour le look

Blague à part, je ne comprends pas non plus le double médium... surtout ainsi disposés... peut-être as-tu voulu compenser le niveau dB du tweeter ? mais sinon pour la directivité verticale c'est MTM ! Avec le MMT tu t'exposes à de drôles de choses ici...

» 10 Mar 2023 10:42

En fait, en sono plusieurs medium couplés ca se pratique couramment. Certes ca crée une réponse en peigne a partir d'une certaine fréquence mais ca permet de gérer la directivité.
On en trouve même en monitoring prestigieux :

Et en général Genelec fait peu de compromis.

La particularité d'un AMT de 20 cm environ c'est que contrairement à un tweeter ou une compression chargée c'est un émetteur en ligne et non ponctuel.
Donc l'interaction a la coupure et les problèmes de phase et de recouvrement hors axe avec les mediums se fera différemment je pense.

-> D'ou mon interrogation sur le MMT vs MTM

» 10 Mar 2023 12:38

Du coup me vient une question. Est-ce vraiment utile d'avoir une telle directivité pour ton application ?

» 10 Mar 2023 13:08

Pas sur ... comme tout projet DIY il y a une part d'expérimentation.

Les deux points qui me poussent vers cette solution:
L'AMT a naturellement une directivité de 90 par 20 ... et j'ai envie d'essayer ces hps donc je trouve logique de continuer cette directivité vers le bas. Je possede déja les HPs donc autant s'approcher au max d'une directivité constante.
Au niveau acoustique ma pièce est très peu amortie donc j'essaye de privilégier le champ direct.

L'atout du MTM est aussi que les reflexions sol et plafond seront plus décalées

Je crois qu'il va falloir que je me lance dans virtuixcad...

» 19 Mar 2023 16:18

Je débarque surement mais je viens de voir que 18s avait un AMT à sont catalogue.
C'est nouveau non ?

https://www.eighteensound.it/en/product ... 00p%208ohm

» 19 Mar 2023 17:11

Relativement nouveau mais plus tant que ça

» 19 Mar 2023 20:08

Bonjour,

18 Sound a sorti le produit et son pavillon XMT200 voici à peu près deux ans.
A l'époque, j'avais demandé à 18 Sound un peu d'info technique sur leur produit, ci-joint ce qu'ils m'ont envoyé.

AMT - Datasheet.pdf: (178.8 Kio) Téléchargé 49 fois

XMT200.pdf: (436.23 Kio) Téléchargé 58 fois

Pascal

» 19 Mar 2023 21:02

pvrx a écrit:18 Sound a sorti le produit et son pavillon XMT200 voici à peu près deux ans.

Ah oui quand même.
Il y a deux ans que je ne dois ne pas avoir vu passer.

» 23 Mar 2023 18:47

Bonjour à tous,
J'ai un AMT200P et son pavillon, neufs tous les deux et jamais servi..
Je n'ai jamais trouvé le temps de mesurer tout ça, et ce n'est pas vraiment prévu à court terme.
Si quelqu'un souhaite en faire le test, j'expédie...

Pascal

» 23 Mar 2023 22:22

Hello Pinkrabbit

Je suis tombé sur 2 postes sur le site Joseph Crowe qui expérimente sur des pavillons avec ton Dayton Audio AMTPRO-4. Ils ne semblent pas pouvoir permettre au tweeter de descendre très bas mais ça peut te donner de l'inspiration pour dimentionner le tiens.
https://josephcrowe.com/blogs/news/horn ... o-amtpro-4
https://josephcrowe.com/blogs/news/horn-no-1905
