Les enceintes ( hors caissons qui ont un forum à part )

Projet colonne 3 voies low cost

Message » 12 Nov 2020 23:02

J'avais du bois qui encombrait le garage, des panneaux d'agloméré mélaminé alors je me suis dit "pourquoi pas faire une paire d'enceintes ?" LOL
1 panneau de 200x60... un de 245x50... :hein: après un rapide calcul ça me fera une paire de 3 voies de 25x34x100 !
plus tard je me suis rendu compte que mon calcul était faux car il me manquait les dessous et les dessus de la paire ! (sans compter les renforts car vu la qualité du bois utilisé...) :mdr:
Agno m'a aidé pour le choix des HP. je voulais du pas cher mais avec une qualité correct. :oldy:
Le choix s'est donc porté sur:
Le boomer SB-Acoustic SB20PFCR30-8:
https://www.toutlehautparleur.com/haut- ... pouce.html
Le médium SB-Acoustic SB12PFCR25-4: (celui utilisé par Agno sur la Gnome...)
https://www.toutlehautparleur.com/haut- ... pouce.html
Le tweeter Peerless BC25TG15-4:
https://www.toutlehautparleur.com/tweet ... 25-mm.html
Voici le plan de fabrication:

Notez que j'ai déjà prévu les percements des évents suivant les précos d'agno ! :ohmg:
3 rangées de 8 trous Ø12mm.
C'est très chiant, il faut commencer avec un petit forêt et grossir progressivement 8)

A suivre :)
Dernière édition par tracerbox le 01 Jan 2021 12:23, édité 8 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Annonce

Message par Google » 12 Nov 2020 23:02



Publicite


Encart supprimé pour les membres HCFR

Message » 13 Nov 2020 9:21

A peu près 180€ de HPs... 8)
Belle colonne hyper lowcost, ça donne quoi à l'écoute ?
Des photos ?

La configuration dans mon profil


ce message a été envoyé à partir de mon Amstrad 6128+
Avatar de l’utilisateur
Kris63
Membre HCFR
Membre HCFR

Messages: 544
Inscription Forum: 03 Mar 2017 9:48
Localisation: 63-03
  • offline

Message » 13 Nov 2020 9:51

Seulement 120€ de hp FDPin que je dois recevoir aujourd'hui ou demain. :)
Pour les photos... comment dire...c'est découpé à la scie a main et quand on voit le travail de Dagda ou Goodnoize et tous les autres bah j'ai un peu honte :cry:
Mais une fois plaquées avec le placage de Rascalito elles seront parfaites :wink:
Dernière édition par tracerbox le 13 Nov 2020 22:21, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2020 11:38

J'ai reçu la commande de TLHP ! Commandé hier a 14h30 livre ce matin a 10h15 :bravo:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2020 17:38

tracerbox a écrit:J'ai reçu la commande de TLHP ! Commandé hier a 14h30 livre ce matin a 10h15 :bravo:

c'est dingue ça! :P
poste des photos des hps stp :wink:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11222
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 13 Nov 2020 19:16

Quoi? il habite devant l'entrepôt? :D

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 13 Nov 2020 19:32

Sur la réalisation, n'est crainte ... vla la mienne :ko:
Gug42

Messages: 1424
Inscription Forum: 16 Nov 2007 15:20
  • offline

Message » 13 Nov 2020 21:46

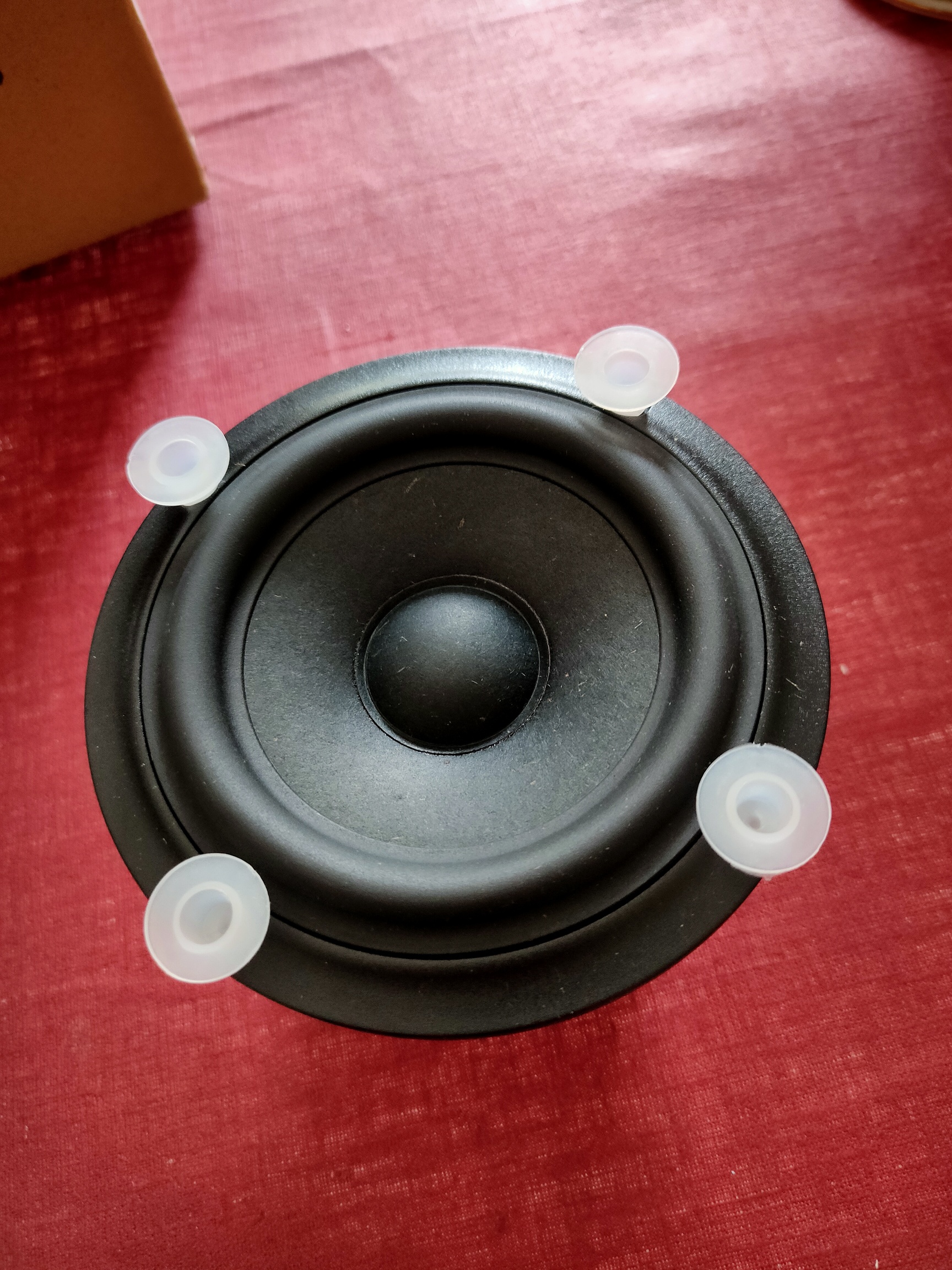

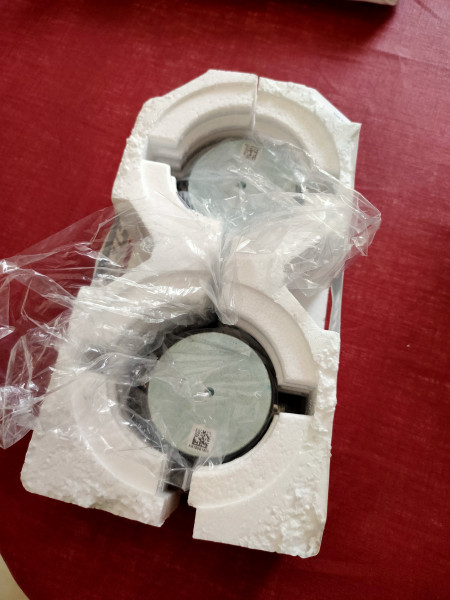

Voici les HP sortis de leur emballage:
Tout est super bien emballé :bravo:


Bobine ventilée du SB20:
SB20 bobine ventilée.jpg

sb12 (1).jpg

sb12 (2).jpg

sb12 (3).jpg

BC25TG15 (1).jpg

BC25TG15 (2).jpg
Dernière édition par tracerbox le 15 Nov 2020 12:03, édité 2 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2020 21:53

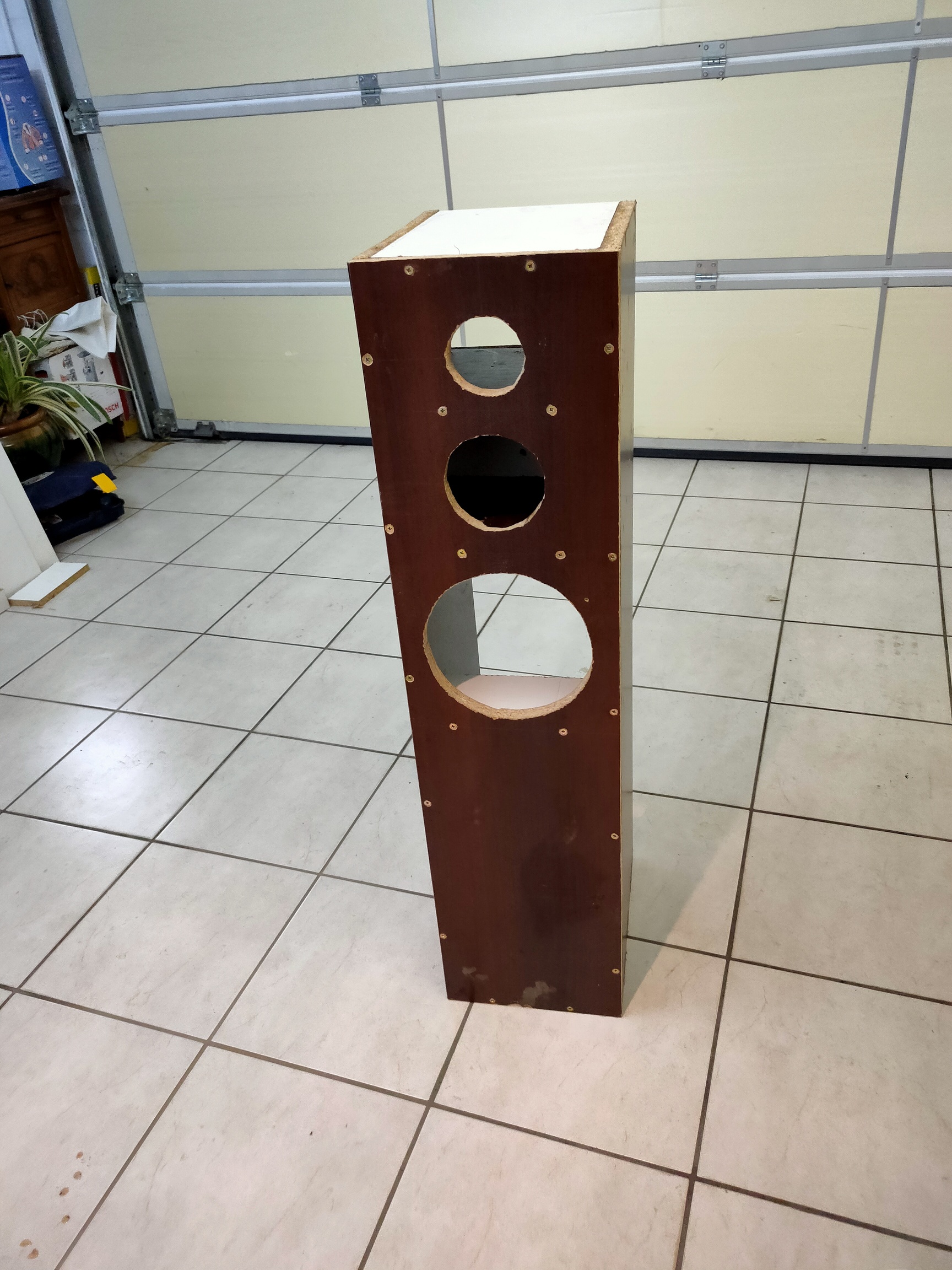

J'ai pas mal avancé, me reste a fixer la face arrière.


J'ai découpé le contreplaqué de 5mm puisque je n'ai pas de défonceuse. mais ça reste je trouve assez propre.

puis j'ai collé le contre plaqué de 5 à la colle blanche.
Important: faut mettre un truc très lourd sur le dessus... :mdr:
sous presse.jpg

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2020 21:57

J'ai aussi fait l'évent version optimisée suivant l'étude d'Agno :D
C'est une vrai galère a faire...
event agno.jpg

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2020 23:20

kèsseussécetruc?? :lol:
Sagem

Messages: 14592
Inscription Forum: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 13 Nov 2020 23:27

L'évent du futur ! :oldy:
si ça marche pas (j'en doute) j'en ferai une rappe a fromage.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2020 23:31

:mdr:
Sagem

Messages: 14592
Inscription Forum: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 14 Nov 2020 9:58

Ils ont l'air plutôt bien ces haut-parleurs à 3 francs 6 sous!

La configuration dans mon profil


STUDER A730 - SQUEEZEBOX DUET - Convertisseur PHILIPS IS5021- filtre numérique BSS FDS-366T - platineTHORENS TD318+DENON DL103R - Amplis WE300B et K209+ Grand_Floyd - Câbles ISODA - Enceintes AUDIOREFERENCE 224.
Avatar de l’utilisateur
Grand_Floyd
Membre HCFR
Membre HCFR

Messages: 1926
Inscription Forum: 01 Mai 2005 21:28
  • offline

Message » 14 Nov 2020 12:45

Oui ils sont d'une finition très correct, a voir le rendu sonore final :)
Sinon j'en appel aux experts du bois !!! j'ai foiré la découpe pour le médium et 2 de mes vis tombent dans le bord du bois :oops:
Il n'y a donc pas de matière pour visser (je suis un :ane: )

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline
