Comment rajouter sortie pre-out sur intégré hi-fi ?

Message » 13 Sep 2012 8:41

arnuche a écrit:Sur le petit (je suppose que c'est 4 fois le même), je crois qu'il est mis F95 40N, mais j'ai un doute sur le 4, pas facile à lire. Et mon APN a du mal à focaliser dessus (et je n'ai pas de loupe).


Tu es sûr pour le 7294?
Parce que je ne vois pas bien à quoi peuvent servir les Irf9540 autour...

Bon, mais peu importe, je pense qu'on doit pouvoir de prendre sur la sortie des aop TL072 qui sont présents sur chaque canal apparemment.

Pour la manip avec le casque, il faudrait pouvoir câbler des fils sur le jack du casque : un sur le contact du bout (canal droit), et un sur le contact du début (masse), de l'autre côté du fil "canal droit", tu câble une résistance de 1kohm par exemple (as-tu qq composants dans tes tiroirs).

Ensuite, il faudra câbler le fil de masse sur une masse de l'ampli, je te dirai où sur une photo, et on va se balader avec la résistance pour "écouter" si on a bien du signal sur différents points.
Comprends-tu la manip?
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Annonce

Message par Google » 13 Sep 2012 8:41



Publicite


Encart supprimé pour les membres HCFR

Message » 13 Sep 2012 9:00

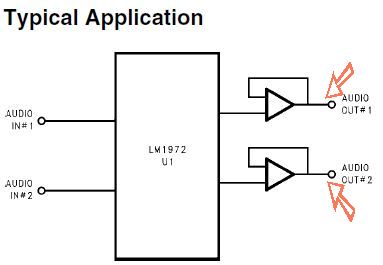

Bon, en regardant tes dernières photos, j'ai vu qu'ils utilisent un LM1972 comme potentiomètre électronique.

Le schéma utilisé est probablement celui du datasheet :



Ce qui explique la présence des deux TL072 derrière.

Pourrais-tu me faire une photo bien nette et prise bien au dessus de la zone que j'ai entourée qui comprend le LM1972, et les tl072.
J'aimerais qu'on puisse lire les valeurs de résistances (les couleurs).



L'idée, ça va être de se prendre là :

Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 13 Sep 2012 10:43

Philby a écrit:
Tu es sûr pour le 7294?
Parce que je ne vois pas bien à quoi peuvent servir les Irf9540 autour...


En fait, si, il existe un schéma avec des transistors autour du 7294. Trouvé dans le datasheet, avec des bipolaires, mais pas avec des mosfets. Mais bon, pas grave, c'est pas par là qu'on va travailler, mais en amont.
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 13 Sep 2012 11:03

Philby a écrit:Tu es sûr pour le 7294?

Oui :wink: ;


Eclairé à la lampe de poche, ça n'allait pas avec le flash.

Philby a écrit:Pour la manip avec le casque, il faudrait pouvoir câbler des fils sur le jack du casque : un sur le contact du bout (canal droit), et un sur le contact du début (masse), de l'autre côté du fil "canal droit", tu câble une résistance de 1kohm par exemple (as-tu qq composants dans tes tiroirs).

Ensuite, il faudra câbler le fil de masse sur une masse de l'ampli, je te dirai où sur une photo, et on va se balader avec la résistance pour "écouter" si on a bien du signal sur différents points.
Comprends-tu la manip?

La seule résistance que j'ai, je l'avais achetée pour faire un filtre pour câble coaxial de télédistribution pour virer le bruit de masse à 50 hz ; c'était vendu par 4, il m'en reste 3 et il est marqué dessus ;
Wima
1000
400-
P1
Je suppose que ce n'est pas bon. :-?
arnuche

Messages: 24601
Inscription Forum: 09 Déc 2004 12:10
Localisation: Bruxelles
  • offline

Message » 13 Sep 2012 11:04

Philby a écrit:il existe un schéma avec des transistors autour du 7294. Trouvé dans le datasheet

Trouvé où ?
arnuche

Messages: 24601
Inscription Forum: 09 Déc 2004 12:10
Localisation: Bruxelles
  • offline

Message » 13 Sep 2012 11:33

Philby a écrit:Pourrais-tu me faire une photo bien nette et prise bien au dessus de la zone que j'ai entourée qui comprend le LM1972, et les tl072.
J'aimerais qu'on puisse lire les valeurs de résistances (les couleurs).



J'en ai d'autres si tu veux.
arnuche

Messages: 24601
Inscription Forum: 09 Déc 2004 12:10
Localisation: Bruxelles
  • offline

Message » 13 Sep 2012 11:36

arnuche a écrit:
Philby a écrit:il existe un schéma avec des transistors autour du 7294. Trouvé dans le datasheet

Trouvé où ?


Dans ce document, page 10 et 11 :

lm7294.pdf
(1.46 Mio) Téléchargé 28 fois


Euh...ta résistance ne me dit rien...
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 13 Sep 2012 11:50

Sur l'emballage, il est mis :
5MQ1 VEL
4x Wima 1 nF
400 Volts - 5 Mm
arnuche

Messages: 24601
Inscription Forum: 09 Déc 2004 12:10
Localisation: Bruxelles
  • offline

Message » 13 Sep 2012 12:05

J'allais le dire, wima c'est plutôt des condensateurs :wink:

Philby.... tu es impressionnant :o
mikematrix

Messages: 4170
Inscription Forum: 15 Sep 2003 19:53
Localisation: Belgique
  • offline

Message » 13 Sep 2012 12:49

arnuche a écrit:
J'en ai d'autres si tu veux.


Oui, oui, je veux bien!
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 13 Sep 2012 13:36

Voilà ;



arnuche

Messages: 24601
Inscription Forum: 09 Déc 2004 12:10
Localisation: Bruxelles
  • offline

Message » 13 Sep 2012 14:14

Bon, voilà les premiers devoirs pour demain :


Ampli hors tension ET débranché

Multimètre sur la position Ohmètre, x10 ohms :

Faire contact entre les deux pointes de touches
S'assurer qu'on a 0 à l'affichage, sinon, tourner le trimmer "Ohm adjust" pour amener l'aiguille à 0.
Si on n'y arrive pas, changer les piles du bazar.

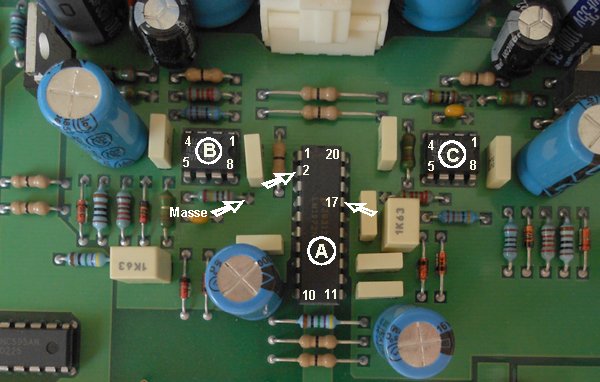

Puis en fonction de ce schéma :


- Mettre une pointe de touche sur la patte 2 du cricuit A et chercher sur les circuit B ou C quelle patte met l'aiguille à 0.
- Chercher si une patte de résistance, autour du circuit B ou C suivant le résultat de l'action ci-dessus, ne mets pas aussi l'aiguille à 0

- Mettre une pointe de touche sur la patte 17 du cricuit A et chercher sur les circuit B ou C quelle patte met l'aiguille à 0.
- Chercher si une patte de résistance, autour du circuit B ou C suivant le résultat de l'action ci-dessus, ne mets pas aussi l'aiguille à 0


Noter tout cela et le rapporter ici au plus vite.

Questions ?
Sinon, Hop! Exécution!
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 13 Sep 2012 14:58

Woaw, merci ! :D
Première étape, j'ai déjà dû changer la pile. :lol:

Mettre une pointe de touche sur la patte 2 du cricuit A et chercher sur les circuit B ou C quelle patte met l'aiguille à 0.

Une seule sur les 16 la met à 0 : la B3
Certaines ne font pas bouger l'aiguille et d'autres un peu.

Chercher si une patte de résistance, autour du circuit B ou C suivant le résultat de l'action ci-dessus, ne mets pas aussi l'aiguille à 0

Non, et j'ai testé quasiment toutes les résistances de l'ampli, des 2 côtés à chaque fois !

Mettre une pointe de touche sur la patte 17 du cricuit A et chercher sur les circuit B ou C quelle patte met l'aiguille à 0.

C5

Chercher si une patte de résistance, autour du circuit B ou C suivant le résultat de l'action ci-dessus, ne mets pas aussi l'aiguille à 0

Non.

C'est sympa ces devoirs :mdr:
arnuche

Messages: 24601
Inscription Forum: 09 Déc 2004 12:10
Localisation: Bruxelles
  • offline

Message » 13 Sep 2012 15:24

Deuxième devoir :

Sur B, mettre la pointe de touche sur 2 et mesurer combien d'ohms vers la masse, et combien d'ohms vers 1

Sur C, mettre la pointe de touche sur 6 et mesurer combien d'ohms vers la masse, et combien d'ohms vers 7

La masse, c'est tout le plan de masse. Tu peux choisir une résistance qui y est connectée : par exemple, la patte de droite (vers le 1972) de la résistance qui est sous le circuit B et qui a les couleurs Marron, jaune, noir, noir, marron :



Il faudra peut être passer sur le calibre 1k si l'aiguille ne bouge pas.

Hop Hop
Dernière édition par Philby le 13 Sep 2012 15:43, édité 1 fois.
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 13 Sep 2012 15:29

Pour l'instant, on a ça (mais peut être pas de contre réaction totale, car il y a bien beaucoup de résistances autour...) :



Je verrais bien un truc comme ça peut être...
Philby

Messages: 9813
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline
