Les installations Home-Cinéma dédiées de la communauté HCFR

Ma petite salle

Message » 25 Mai 2023 12:47

Après avoir bavé pendant des années sur vos installations, toutes plus belles les unes que les autres (avec des coups de cœur pour les installation de Lolo63, Fanvw, CDGG, JIM et j'en passe...), nous avons décidé de franchir le pas et de construire notre petit HC à nous :), c'est donc suite à l'achat de notre maison que nous avons donc décidé de sacrifier, pour la bonne cause, une partie du sous-sol, ou plutôt du "foutoir" :lol:, pour réaliser un rêve de gosse vieux de 20 ans.

On est parti de ça :

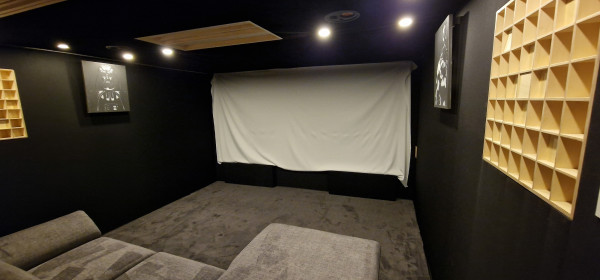

Pour arriver à cette modeste petite salle de 17m² (4,71 * 3,72 pour une hauteur de 2,07) :



Tout n'est pas encore terminé, il reste quelques finitions, dont l'écran de projection.

L'étude a été faite par KAZ et la réalisation par ma femme, moi et mon beau-père.

Matériel utilisé :

Enceintes:
LCR : Klipsch thx-504-L
Surrounds : Klipsch PRO-180 RPW
Surrounds back : Klipsch 250S
Height : Klipsch SLM-3400-C
Caissons DIY selon les plans de KAZ

Audio :
Amplificateur ARCAM AVR550
Amplificateur Behringer NX3000D (pour les caissons)
Amplificateur de puissance Marantz MM-8077 (pour les LCR)
Platine BR OPPO 203
Nvidia Shield Pro
Zappiti 4k
Xbox One X
Switch

Vidéo :
Epson LS12000B
Ecran DIY 16/9 300 cm avec une toile Screen excellence Enlightnor Neo 4k HDR

Je mettrai quelques photos de la salle en cours par la suite.
Dernière édition par laurentp le 04 Aoû 2023 12:47, édité 2 fois.
laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 25 Mai 2023 15:04

Amplificateur Behringer NX3000D (pour les caissons)
ha un cousin :friend: ( comme toi sur mes subs )
pereti

Messages: 3696
Inscription Forum: 03 Oct 2017 14:45
Localisation: Vendée
  • offline

Message » 25 Mai 2023 15:26

pereti a écrit:
Amplificateur Behringer NX3000D (pour les caissons)
ha un cousin :friend: ( comme toi sur mes subs )

8) :bravo:
laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 25 Mai 2023 15:55

C'est trop magnifique :love:

J'ai des questions :
- Qu'est-ce qui t'a décidé à employer des RP-250 en Back ?
- Est-ce que les deux tableaux sur les murs latéraux ont une fonction acoustique ?
- As-tu 2 ou 4 atmos ? (on ne voit pas bien sur la photo)
- C'est quoi les deux rectangles au plafond :o ? Quelle est leur fonction ? Ou les as-tu achetés ? Une photo ?
- Quels matériaux composent le mur du cagibi ?
- Pourrais-tu nous poster une photo de ta scène AV ?
Dernière édition par dr rotule le 25 Mai 2023 16:25, édité 2 fois.
dr rotule
Contributeur HCFR 2022

Messages: 10455
Inscription Forum: 14 Nov 2004 0:23
Localisation: Seine et Oise
  • offline

Message » 25 Mai 2023 16:06

Jolie boulot ! :bravo:
Dim74200

Messages: 187
Inscription Forum: 22 Déc 2022 10:51
  • offline

Message » 25 Mai 2023 16:50

le doc mdr :o :o il veux tout savoir attention "" il "" va te demander des mesures :ane: :ane:
pereti

Messages: 3696
Inscription Forum: 03 Oct 2017 14:45
Localisation: Vendée
  • offline

Message » 25 Mai 2023 17:28

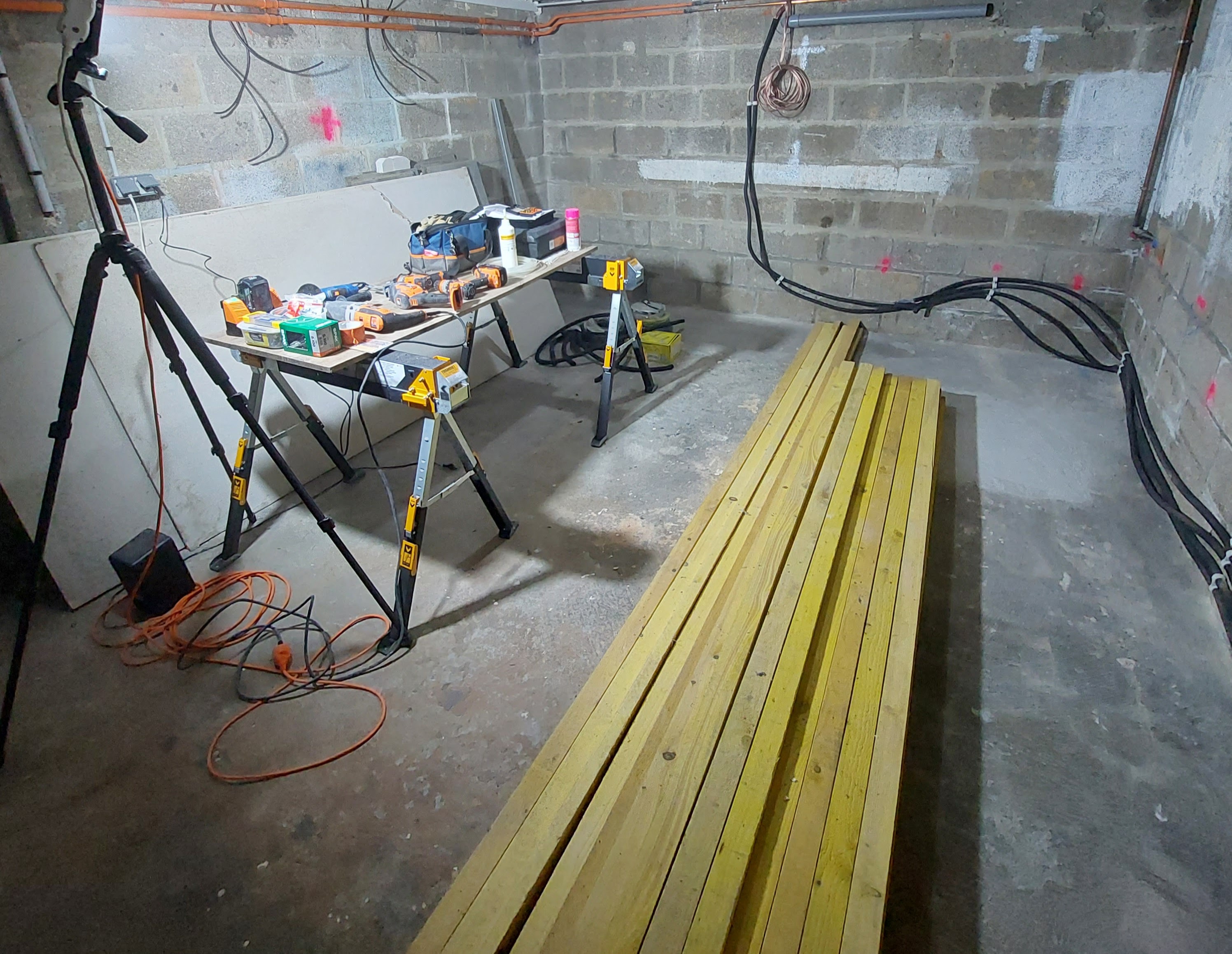

Gros rangement et réception d'une partie des matériaux :



Montage de la cloison séparatrice :



Cloison terminée :

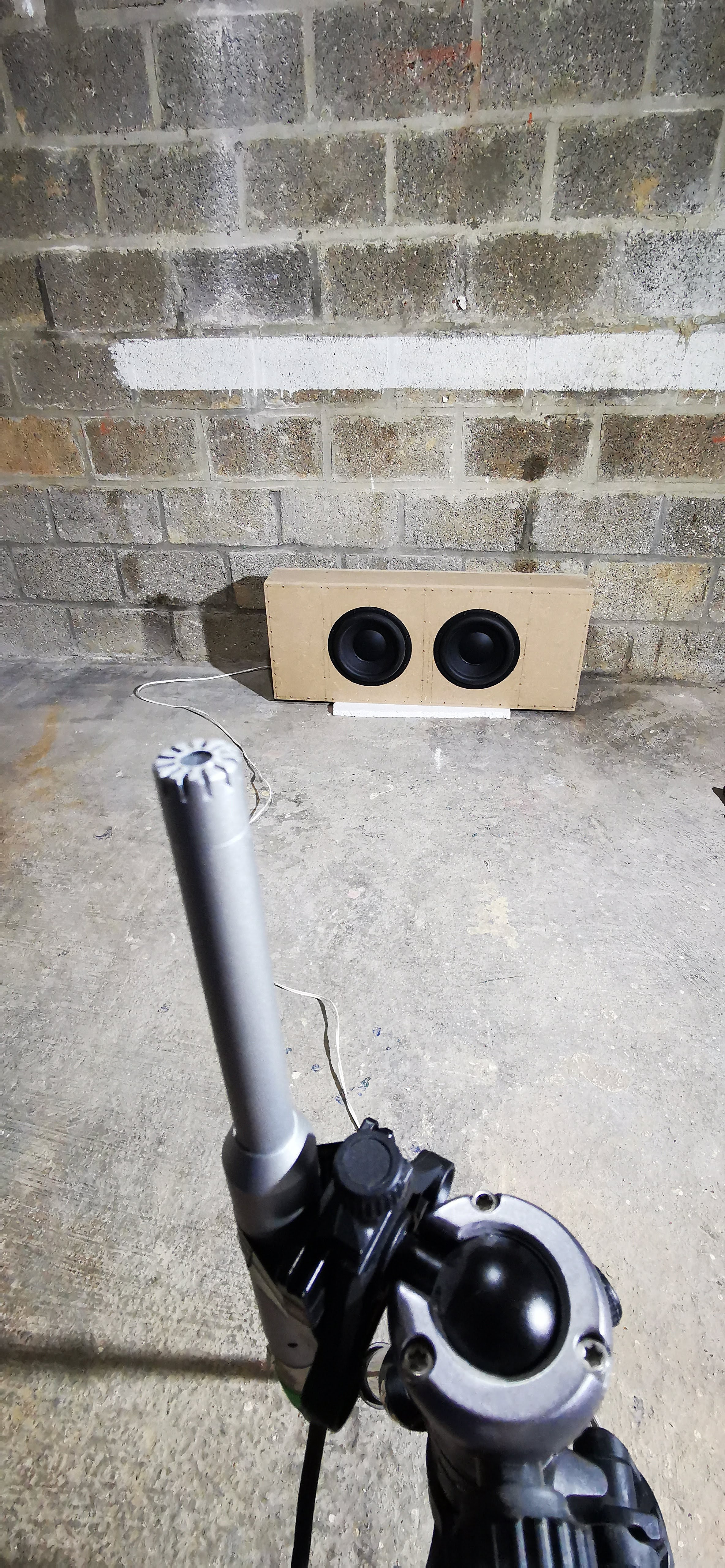

Prêt pour les mesures à vide de la salle:



Arrêt des travaux suite à une inondation, 60 cm dans le sous-sol :cry: :zen:



Une fois les travaux de réfection terminés, on continue les travaux :





On sort l'artillerie, et on s'attaque aux choses sérieuses (Structure, isolation, traitement acoustiques) :

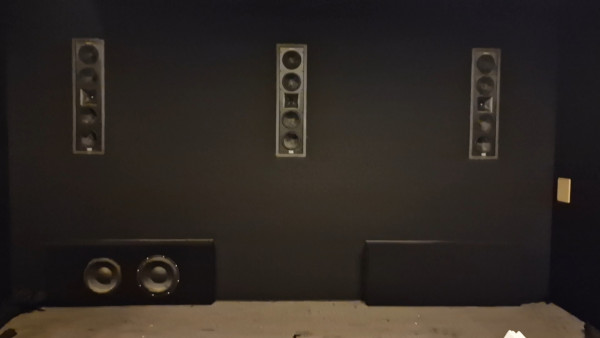

La salle est presque terminée après un an de travaux, reste à fabriquer l'écran et la finiton des rubans LED sur le pourtour :





En attendant la fin des travaux, on fait quelques tests:

laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 25 Mai 2023 17:34

dr rotule a écrit:C'est trop magnifique :love: / Merci :)

J'ai des questions :
- Qu'est-ce qui t'a décidé à employer des RP-250 en Back ? / C'est KAZ qui me l'a conseillé
- Est-ce que les deux tableaux sur les murs latéraux ont une fonction acoustique ? / Non, c'est juste de la déco
- As-tu 2 ou 4 atmos ? (on ne voit pas bien sur la photo) / 2 Atmos
- C'est quoi les deux rectangles au plafond :o ? Quelle est leur fonction ? Ou les as-tu achetés ? Une photo ? / Ce sont des diffuseurs acoustiques, ça permet de donner plus d'ampleur au son - https://www.thomann.de/fr/the_t.akustik_sc_diffusor.htm
- Quels matériaux composent le mur du cagibi ? / Quel cagibi ?
- Pourrais-tu nous poster une photo de ta scène AV ?



Dernière édition par laurentp le 25 Mai 2023 17:47, édité 1 fois.
laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 25 Mai 2023 17:46

pereti a écrit:le doc mdr :o :o il veux tout savoir attention "" il "" va te demander des mesures :ane: :ane:


:mdr: :mdr:
laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 26 Mai 2023 7:11

Les hp des caissons sont des atohm ? Si oui ce sont les ld230cra08M ou ld230cra08?
MrBond

Messages: 1449
Inscription Forum: 30 Nov 2004 12:17
  • online

Message » 26 Mai 2023 8:56

au fait tu as fais des mesures :?? :ane: :ane:
pereti

Messages: 3696
Inscription Forum: 03 Oct 2017 14:45
Localisation: Vendée
  • offline

Message » 26 Mai 2023 9:41

MrBond a écrit:Les hp des caissons sont des atohm ? Si oui ce sont les ld230cra08M ou ld230cra08?
Hello, non, ce sont des Peerless.

Envoyé de mon SM-S908B en utilisant Tapatalk
laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 26 Mai 2023 9:42

pereti a écrit:au fait tu as fais des mesures :?? :ane: :ane:
Oui, j'ai fait des mesures

Envoyé de mon SM-S908B en utilisant Tapatalk
laurentp
Membre HCFR
Membre HCFR

Messages: 933
Inscription Forum: 13 Juil 2001 2:00
Localisation: Rouen
  • offline

Message » 26 Mai 2023 23:46

Très très sympa ta salle Laurent!
Simple mais efficace!
Peux-tu nous mettre aussi des photos du "local technique"?
josk1

Messages: 5698
Inscription Forum: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 27 Mai 2023 10:42

C'est ce que j'ai nommé le ''cagibi'' :hehe:
Je serais intéressé de voir ton support projecteur, et aussi la baie technique.
dr rotule
Contributeur HCFR 2022

Messages: 10455
Inscription Forum: 14 Nov 2004 0:23
Localisation: Seine et Oise
  • offline
