alimentation de deux petits monstres (hiraga)

Message » 10 Aoû 2010 23:25

Mettez vous d'accord :
Robert
"L'univers est rempli de magie et il attend patiemment que notre intelligence s'affine"
(Eden Phillpotts)
Robert64
Membre HCFR
Membre HCFR

Messages: 3888
Inscription: 12 Sep 2006 15:40
Localisation: Sud Ouest
  • online

Annonce

Message par Google » 10 Aoû 2010 23:25

Publicite


Encart supprimé pour les membres HCFR

Message » 10 Aoû 2010 23:29

anthonylm3 a écrit:relié un appareil hifi au PE n'est pas une faute,au contraire cela favorise l'équipotentialité des masses. mais il y a des précautions à prendre ou plutôt des règles à appliquer. car un autre sujet tabou va apparaitre (les boucles inductives) et la on repart pour 10 pages ! :mdr:

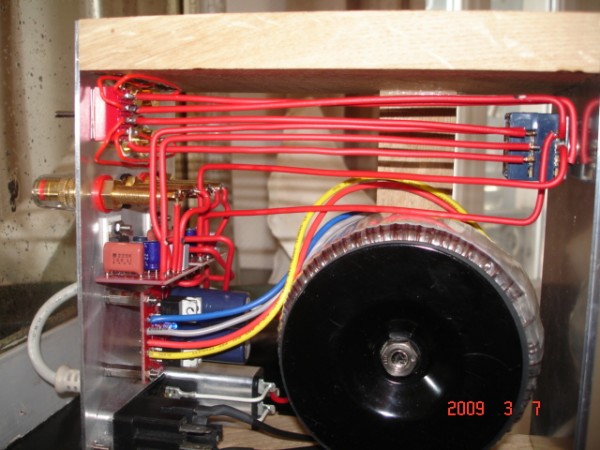

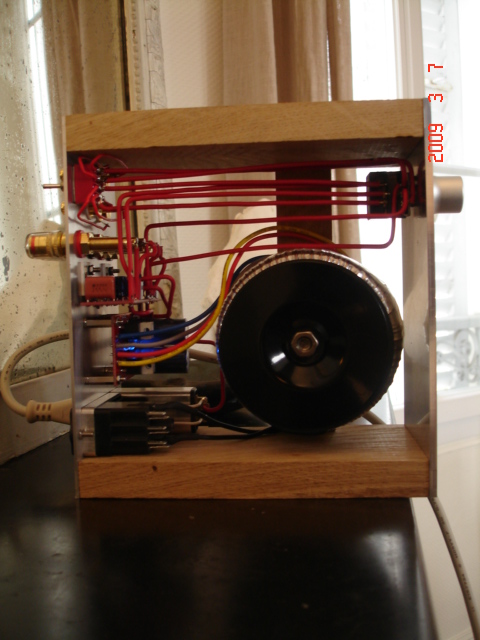

En fait au départ je n'avait pas relié le "ground" de l'alim de mon ampli au PE, et quand je touchais le bouton du potentiomètre, cela produisait un petit "clic" dans les HPs. Par la suite pour remédier à cela j'ai connecté le ground au PE ainsi que la face avant alu sur laquelle est placé le potard (alu lui aussi) les "clics" dans les HPs liés au contacts des doigts sur le potard ont alors cessé, et le bruit lié à l'alim est devenu parfaitement négligable, pourtant j'ai un cablage à ralonges sur le portard... :mdr: (cf images de mon montage)
Fichiers joints
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14825
Inscription: 14 Mar 2007 14:43
  • offline

Message » 10 Aoû 2010 23:41

anthonylm3 a écrit:Dans l'absolu si ça saute pas que risques tu à partir du moment ou toutes tes masses sont au même potentiel ? rien !
le défaut est sur toutes tes masses et il n y aura aucune DDP en les touchant...


Ben si ... évacuation par la terre du défaut par le bonhomme qui touche la carcasse en défaut ... c'est la base des dangers de l'électricité quand même ... tu m'étonne là Antony :wink:

Dagda
"Au bout d'un moment, il est vraiment druide, ce mec-là, ou ça fait quinze ans qu'il me prend pour un con? "
Dagda
Staff DIY
Staff DIY

Messages: 5079
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 10 Aoû 2010 23:50

Ben si le potentiel du sol (et du bonhomme) est pas le meme que celui des masses (fussent elles au meme potentiel entre elles), ca va creer une ddp et donc un courant a travers le bonhomme non ?
Je reflechit tout haut, hein ... j'y connais rien mais j'essaie.
akira9a

Messages: 1554
Inscription: 14 Nov 2008 16:20
Localisation: Paris
  • offline

Message » 11 Aoû 2010 7:59

Dagda a écrit:Pour le 30mA je veux bien croire qu'un défaut un peu foireux et le fait de ne pas avoir de liaison à la terre fasse claquer le différentiel ... mais sans terre, le défaut doit bien aller quelque part ...

androuski, ne pas relié un appareil à la terre alors qu'il ne doit pas l'être initialement ... ça peut être problématique pour les "buzz" :mdr:

Dagda


Non, non, le 30ma est calculé pour que le défaut puisse traverser le bonhomme.
Ses courbes de déclenchement (en temps et en intensité) restent en deçà de ce qui est dangereux pour l'humain.
Philby

Messages: 9611
Inscription: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 11 Aoû 2010 8:05

Dagda a écrit:
anthonylm3 a écrit:Dans l'absolu si ça saute pas que risques tu à partir du moment ou toutes tes masses sont au même potentiel ? rien !
le défaut est sur toutes tes masses et il n y aura aucune DDP en les touchant...


Ben si ... évacuation par la terre du défaut par le bonhomme qui touche la carcasse en défaut ... c'est la base des dangers de l'électricité quand même ... tu m'étonne là Antony :wink:

Dagda



oui sauf que par quel procédé ton défaut va s"évacuer par la terre si tu n'est pas en contact avec ?!

ne me dis pas que ta les pieds par terre car ni le carrelage ni le parquet ni la moquette et ni le lino n'est encore conducteur... :wink:
Une boucle de masse : c'est la surface comprise entre un conducteur utile et la masse la plus proche. ça ne se supprime pas, ça se réduit ! il y a autant de boucles de masse que de câbles...
http://www.aemc.fr/index.php?page=telechargement
anthonylm3

Messages: 1469
Inscription: 24 Mar 2006 12:09
Localisation: Antilles
  • offline

Message » 11 Aoû 2010 8:08

akira9a a écrit:Ben si le potentiel du sol (et du bonhomme) est pas le meme que celui des masses (fussent elles au meme potentiel entre elles), ca va creer une ddp et donc un courant a travers le bonhomme non ?
Je reflechit tout haut, hein ... j'y connais rien mais j'essaie.



ça c'est vrai pour les décharges électrostatiques de ta voiture par exemple. mais pour qu'il y est circulation du courant,il faut bien un retour quelque part,car le courant circule toujours en boucle !
Une boucle de masse : c'est la surface comprise entre un conducteur utile et la masse la plus proche. ça ne se supprime pas, ça se réduit ! il y a autant de boucles de masse que de câbles...
http://www.aemc.fr/index.php?page=telechargement
anthonylm3

Messages: 1469
Inscription: 24 Mar 2006 12:09
Localisation: Antilles
  • offline

Message » 11 Aoû 2010 8:18

Robert64 a écrit:Mettez vous d'accord :



pas de doute sur le schéma TT ! :wink:

je veux juste démontrer que la liaison PE/terre des masses (la maison), n'est pas utilisé pour sauver les gens mais simplement pour évacuer les courants.

d'ailleurs on serait bien embêté si la sécurité des personnes n'était pas assurée dans les vielles habitations sans terre...
Une boucle de masse : c'est la surface comprise entre un conducteur utile et la masse la plus proche. ça ne se supprime pas, ça se réduit ! il y a autant de boucles de masse que de câbles...
http://www.aemc.fr/index.php?page=telechargement
anthonylm3

Messages: 1469
Inscription: 24 Mar 2006 12:09
Localisation: Antilles
  • offline

Message » 11 Aoû 2010 9:03

anthonylm3 a écrit:
Robert64 a écrit:Mettez vous d'accord :



pas de doute sur le schéma TT ! :wink:

je veux juste démontrer que la liaison PE/terre des masses (la maison), n'est pas utilisé pour sauver les gens mais simplement pour évacuer les courants.

d'ailleurs on serait bien embêté si la sécurité des personnes n'était pas assurée dans les vielles habitations sans terre...


Si tu n'as qu'un disjoncteur 500ma en tête de l'installation (cas de beaucoup d'installations, puisque c'était la norme il n'y a encore pas très longtemps), la connexion du PE à la terre est obligatoire pour sauver des gens : protection contre les contacts indirects.

contacts indirects (carcasse métallique d'équipement) :
http://www.promotelec.com/technique/dos ... ier_1.aspx

Contacts directs (un doigt dans la prise) :
http://www.promotelec.com/technique/dos ... tiels.aspx
Philby

Messages: 9611
Inscription: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 11 Aoû 2010 9:23

Anthony,

Un appareil électroménager voit en son sein un défaut d'isolement entre phase et carcasse apparaître. Il vaut mieux :
a- Que le PE relié à la terre crée tout de suite un courant de défaut et fasse déclencher le DDR ? (sans attendre un contact indirect et encore moins un contact direct)
b- Qu'une absence de liaison à la terre fasse qu'il faut attendre que madame touche l'appareil pour que ces prémices d'électrisation coupent le DDR devant être alors obligatoirement de haute-sensibilité ?

La norme du régime TT appliquée dans les règles de l'art favorise et conduit clairement à la première solution. Alors quand tu affirmes au sujet de la protection des personnes à la maison que "la terre n'a rien a voir la dedans", il y a de quoi réagir vivement.

Ne prétexte pas les installations ayant une terre déficiente, je peux te trouver aussi des installations où le DDR n'est pas de haute sensibilité voire n'est pas présent du tout. Expliquer aux gens qu'ils ne doivent pas compter sur la liaison à la terre pour leur sécurité face au risque électrique est de la désinformation inquiétante.

Pirouette : "je dis simplement que ce n'est pas cette liaison PE/terre qui assure la sécurité des personnes et que les disjoncteurs 30mA n'en ont pas besoin non plus pour sauter !" tu passes d'un discours général faux à un cas particulier acceptable (le b-) pour contredire mon agacement.
JM Plantefeve

Messages: 170
Inscription: 08 Aoû 2009 10:52
Localisation: Nord - France

Message » 11 Aoû 2010 9:47

Pour en revenir au sujet, ce n'est pas vraiment étonnant que ça cliquette si tu utilises des câbles de modulation non blindés, surtout de cette longueur. Le fait de relier ta façade et face arrière à la masse du montage plutôt qu'à la terre aurait probablement produit le même effet.

Concernant la mise a la terre, pour mes nouveaux appareils, je relie la masse du montage au chassis et le tout relié a la terre via un réseau de deux diodes têtes bêches, en parallèle avec 10 ohms et un condo de 100nF pour évacuer les perturbations a la terre et permettre la protection en cas de potentiel a la carcasse (il ne peut pas flotter de plus de 0.6v grace aux diodes), ce qui permet de faire sauter le différentiel en cas de défaut. Tout ça en évitant que le signal passe par le conducteur de terre puisque son impédance est de l'ordre de 10 ohms quant tout va bien, en basse fréquences.
ampli diy tda7294, peerless sputnik 14-2, preamp kaneda, dac tda1541, ampli 8W le monstre, clone audionote az3, philips cd723 édition spéciale FB 21th anniversary, platine DIY en cours
apolon34

Messages: 2176
Inscription: 24 Mar 2003 15:57
Localisation: Rouen (76)

Message » 11 Aoû 2010 9:58

Doublon !
Robert
"L'univers est rempli de magie et il attend patiemment que notre intelligence s'affine"
(Eden Phillpotts)
Robert64
Membre HCFR
Membre HCFR

Messages: 3888
Inscription: 12 Sep 2006 15:40
Localisation: Sud Ouest
  • online

Message » 11 Aoû 2010 10:00

JM Plantefeve a écrit:Anthony,

Un appareil électroménager voit en son sein un défaut d'isolement entre phase et carcasse apparaître. Il vaut mieux :
a- Que le PE relié à la terre crée tout de suite un courant de défaut et fasse déclencher le DDR ? (sans attendre un contact indirect et encore moins un contact direct)
b- Qu'une absence de liaison à la terre fasse qu'il faut attendre que madame touche l'appareil pour que ces prémices d'électrisation coupent le DDR devant être alors obligatoirement de haute-sensibilité ?

La norme du régime TT appliquée dans les règles de l'art favorise et conduit clairement à la première solution. Alors quand tu affirmes au sujet de la protection des personnes à la maison que "la terre n'a rien a voir la dedans", il y a de quoi réagir vivement.

Ne prétexte pas les installations ayant une terre déficiente, je peux te trouver aussi des installations où le DDR n'est pas de haute sensibilité voire n'est pas présent du tout. Expliquer aux gens qu'ils ne doivent pas compter sur la liaison à la terre pour leur sécurité face au risque électrique est de la désinformation inquiétante.

Pirouette : "je dis simplement que ce n'est pas cette liaison PE/terre qui assure la sécurité des personnes et que les disjoncteurs 30mA n'en ont pas besoin non plus pour sauter !" tu passes d'un discours général faux à un cas particulier acceptable (le b-) pour contredire mon agacement.

Ce n'est qu'un simple problème de formulation :
l'esprit de la règlement orientée protection des personnes est de faire en sorte que toutes les parties conductrices accessibles soient équipotentielles , ce qui s'obtient en les reliant toutes entre elles par un conducteur à basse impédance (au moins à 50 Hz). Dans cet esprit la terre en fait partie, c'est bien une partie conductrice, et si elle est accessible elle doit être reliée comme les autres.
Pour les systèmes flottants ,dont l'avionique ,la terre n'étant pas accessible n'a pas à être reliée ,sauf dans les cas que vous avez cités ,quand elle devient accessible.
A propos de terre , il est clair qu'on parle de la terre de l'installation et rien que de celle là . Le sol ne peut pas être considéré comme équipotentiel , vu son impédance et les courants qui se promèment dedans . Attention donc à l'idée potentiellement très dangereuse d'avoir des terres différentes dans une même installation (à réserver aux professionnels)
Robert
"L'univers est rempli de magie et il attend patiemment que notre intelligence s'affine"
(Eden Phillpotts)
Robert64
Membre HCFR
Membre HCFR

Messages: 3888
Inscription: 12 Sep 2006 15:40
Localisation: Sud Ouest
  • online

Message » 11 Aoû 2010 10:07

Robert64 a écrit:l'esprit de la règlement orientée protection des personnes est de faire en sorte que toutes les parties conductrices accessibles soient équipotentielles


Non! pour moi, l'esprit de la réglementation est que toutes les parties conductrices des carcasses des appareils électriques soient un passage privilégié pour écouler un courant de défaut (et donc à la terre, imposée par le schéma TT).
Mais ça revient au même.

Le cas du différentiel haute sensibilité étant un peu à part.
Philby

Messages: 9611
Inscription: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 11 Aoû 2010 10:09

anthonylm3 a écrit:
Dans l'absolu si ça saute pas que risques tu à partir du moment ou toutes tes masses sont au même potentiel ? rien !
le défaut est sur toutes tes masses et il n y aura aucune DDP en les touchant...


Le problème c'est de mettre le carrelage de ta cuisine à ce potentiel... Sans terre, je ne vois pas bien comment...
Philby

Messages: 9611
Inscription: 12 Mar 2001 2:00
Localisation: 33
  • offline
