Bjr,
J'ai besoin d'un avis d'expert, j'ai des enceintes AF de 28 ans d'age que je trouve faiblarde dans les graves, avec ce filtre, les boomers sont les fils bleu ciel, le bornier c'est le vert et le noir...:
Pensez vous que les gros condos sont des electrolytiques ou des chimiques?
Est ce que ca vaudrait le coup de les changer...
Merci
|
66 messages • Accèder à une page • 1, 2, 3, 4, 5
|
Modérateurs: Modération Forum DIY, Modération Forum Installations, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Esscobar, speedbad et 141 invités
Condensateurs sur filtre enceinte à changer ou pas...
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
Sans aucun doute oui !
Le 100 micro fuit et 28 ans c'est beaucoup pour ce genre de condo.
Le 100 micro fuit et 28 ans c'est beaucoup pour ce genre de condo.
La configuration dans mon profil
Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
- tracerbox
- Membre HCFR
- Messages: 1828
- Inscription Forum: 21 Mar 2007 10:59
- Localisation: Seine et Marne
Je vois pas toute les connexions, mais ce sont des chimiques (ou electrolytiques, c'est la même chose) . Ils sont sans doute rincés
Mon conseil , pour les fortes valeurs , style 100 , prendre du chimique neuf haut de gamme (trop cher, trop gros en film) et remplacé les chimiques situés sur le signal par du Mundorf M cap ou équivalent
Mon conseil , pour les fortes valeurs , style 100 , prendre du chimique neuf haut de gamme (trop cher, trop gros en film) et remplacé les chimiques situés sur le signal par du Mundorf M cap ou équivalent
La configuration dans mon profil
Intoxiqué au Beryllium :D
- Powerdoc
- Modérateur Home-Cinéma
- Messages: 7907
- Inscription Forum: 30 Sep 2006 19:05
- Localisation: Allier
Et vous pensez que ca va ameliorer mes graves?
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
C'est un certain réflexe dès que l'on parle de capa électrochimiques de dire quelles sont "rincées".
Voici une capa de 4.700µF de plus de 30 ans.
A la mesure elle fait 5.078µF avec une RDC de 0.17 ohm. Donc toujours dans les normes.
Ce qu'il faut voir c'est comment ont été utilisées ces capas : nombre d'heures de fonctionnement et surtout à quelle température.
Et si elle a coulé ou autre, elle ne fonctionnerait plus du tout et cela s'entendrait très bien.
Voici une capa de 4.700µF de plus de 30 ans.
A la mesure elle fait 5.078µF avec une RDC de 0.17 ohm. Donc toujours dans les normes.
Ce qu'il faut voir c'est comment ont été utilisées ces capas : nombre d'heures de fonctionnement et surtout à quelle température.
Et si elle a coulé ou autre, elle ne fonctionnerait plus du tout et cela s'entendrait très bien.
- thierryvalk
- Messages: 5617
- Inscription Forum: 08 Mai 2012 9:39
- Localisation: Belgique
Pourquoi ne pas regarder du côté des composants industriels ?

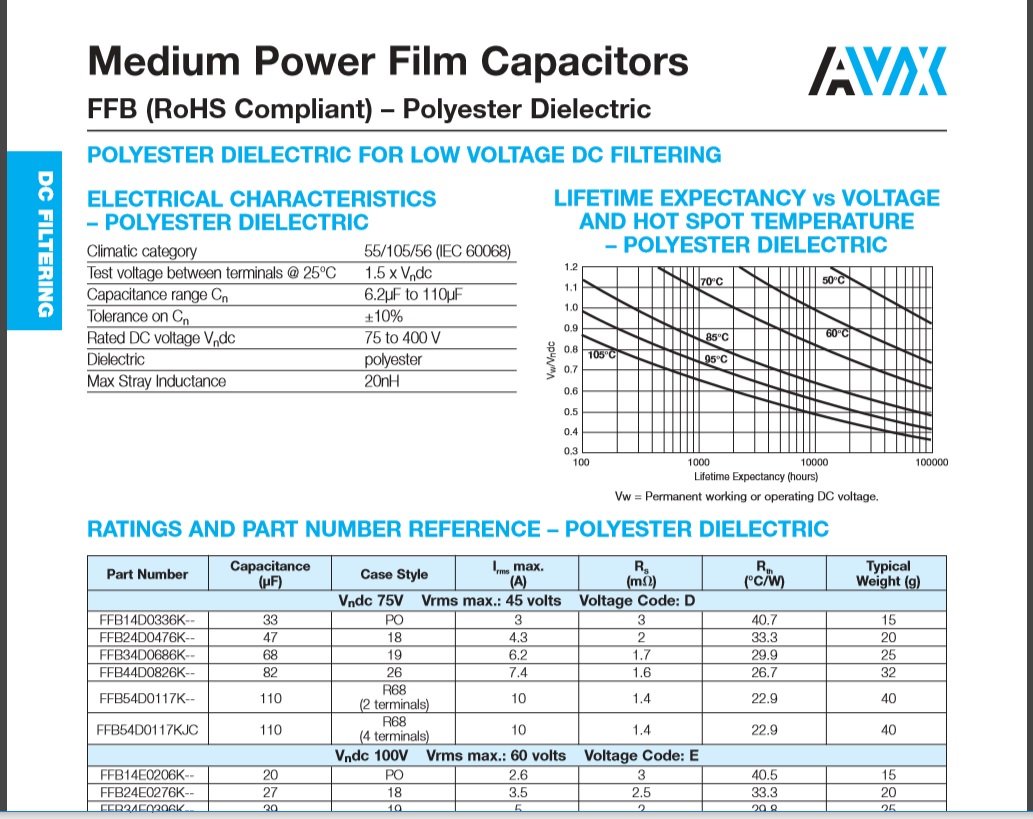

Chez AVX, le 110 µF en diélectrique film pèse 40 g . Pas monstrueux!
A+
Chez AVX, le 110 µF en diélectrique film pèse 40 g . Pas monstrueux!
A+
- Robert64
- Contributeur HCFR
- Messages: 5320
- Inscription Forum: 12 Sep 2006 15:40
- Localisation: Sud Ouest
Ca n'ira pas ce sont des 100uF 63V
Quid de VISATON ?
Quid de VISATON ?
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
colectorboy2 a écrit:Ca n'ira pas ce sont des 100uF 63V
...
Pourquoi ça n'irait pas? Je t'ai montré à titre d'exemple une demi page d'un catalogue de 200.
A+
- Robert64
- Contributeur HCFR
- Messages: 5320
- Inscription Forum: 12 Sep 2006 15:40
- Localisation: Sud Ouest
Pas faux...je vais regarder en detail
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
Bonjour,
La modification d'un filtre est chose délicate.
1) Le condo sur le filtre de ton boomer n'est pas sur le trajet du signal, puisqu'il est en parallèle
2) la faiblesse des graves est due à un volume de charge, c'est à dire le volume intérieure de l'enceinte trop petit... les gros volumes, c'est pas vendeur...donc pas possible de faire descendre le boomer dans les fréquences plus basses.
Par contre, tu peux augmenter le niveau des graves que tu as en raccourcissant l'évent, très progressivement, millimètre par millimètre
En changeant les condos chimiques qui sont sur le trajet du signal, c'est à dire en série, tu auras un médium et un aiguë beaucoup plus fin
voici de bons condensateurs. Il te faut changer C1, et C2. Quelles sont les capacités ?
Le changement du condo du tweeter nécessitera peut être d'augmenter un peu l'atténuation, c'est à dire de monter une résistance plus forte, mais pas trop pour ne pas trop faire varier la fréquence de coupure du tweeter (impédance modifiée par l'adjonction d'une résistance supérieure...)
C''est un ensemble de petits changements que je te suggère; visant à avoir un peu plus de niveau de graves et des médiums/aiguës plus fins.
Il faut procéder méthodiquement : un changement, un seul = un essai
Commence par travailler sur les graves : un millimètre en moins sur l'évent et tu écoutes. prends ton temps, car l'écoute immédiate après travaux peut être troublée par ce besoin qu'on a de trouver envers et contre tout du résultat...
La modification d'un filtre est chose délicate.
1) Le condo sur le filtre de ton boomer n'est pas sur le trajet du signal, puisqu'il est en parallèle
2) la faiblesse des graves est due à un volume de charge, c'est à dire le volume intérieure de l'enceinte trop petit... les gros volumes, c'est pas vendeur...donc pas possible de faire descendre le boomer dans les fréquences plus basses.
Par contre, tu peux augmenter le niveau des graves que tu as en raccourcissant l'évent, très progressivement, millimètre par millimètre
En changeant les condos chimiques qui sont sur le trajet du signal, c'est à dire en série, tu auras un médium et un aiguë beaucoup plus fin
voici de bons condensateurs. Il te faut changer C1, et C2. Quelles sont les capacités ?
Le changement du condo du tweeter nécessitera peut être d'augmenter un peu l'atténuation, c'est à dire de monter une résistance plus forte, mais pas trop pour ne pas trop faire varier la fréquence de coupure du tweeter (impédance modifiée par l'adjonction d'une résistance supérieure...)
C''est un ensemble de petits changements que je te suggère; visant à avoir un peu plus de niveau de graves et des médiums/aiguës plus fins.
Il faut procéder méthodiquement : un changement, un seul = un essai
Commence par travailler sur les graves : un millimètre en moins sur l'évent et tu écoutes. prends ton temps, car l'écoute immédiate après travaux peut être troublée par ce besoin qu'on a de trouver envers et contre tout du résultat...
- Joaile
- Messages: 917
- Inscription Forum: 21 Juin 2014 13:05
- Localisation: Poitiers
Merci de ces precieux conseils, et je fais comment pour reduire l'event de 1mm?
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
Tu le sors et tu coupes avec des ciseaux.
- Joaile
- Messages: 917
- Inscription Forum: 21 Juin 2014 13:05
- Localisation: Poitiers
- colectorboy2
- Messages: 475
- Inscription Forum: 06 Déc 2008 20:22
|
