Reference 43XL, designed by W.Peters

Message » 20 Oct 2010 11:36

Bonjour à tous,
Je me décide enfin à vous présenter la réalisation de mes enceintes au travers d’un post dédié pour que l’on puisse en discuter et que je puisse surtout vous présenter le superbe travail accompli par Mr Willy PETERS.

Je remercie au passage les nombreux passionnés et amis qui m’ont aidé dans ma quête : spéciale dédicace pour Gentlegiant & Brufa, Gotlib, Mattera, Jfrou et bien d’autres …

Tout d’abord quelles informations sur ce modèle.

Nom : REFERENCE 43XL, basé sur le nom de l’association montée par Mr Peters, Reference Audio Association, et en clin d’œil aux JBL série 43

Caractéristiques
- Type : Bass reflex 4 voies (*)
(*) 5 HP sont utilisés puisque chaque enceinte contient 2 boomers de 46cm en montage push-pull
- Réponse en fréquences : 22Hz – 35kHz
- Sensibilité : 93 dB / 1 W. 1m
- Impédance nominale : 8 Ω
- Fréquences de coupure :
Ø Boomers : 300 ou 500 Hz à 6dB/oct. ou 12dB/oct. avec ajustement de phase : 0°/-90°/+90°/+180°
Ø Medium: 300 Hz à 18dB/oct. avec ajustement de phase: 0°/+180°
Ø Compression : 1 kHz à 18dB/oct. avec ajustement de phase: 0°/+180°
Ø Tweeter: 7 kHz à 24dB/oct. avec ajustement de phase: 0°/+180°
- Amplification recommandée : min. 200W – 1000W (8 Ω)
- Dimensions (H x L x P) : 1350 x 820 x 620 mm
- Poids : > 230kgs

Hauts-Parleurs
- Tweeter FOSTEX T500A MKII
- Compression: JBL 2420 (neuf) monté sur pavillon en fibre de carbone
- Mid Range: JBL 2123 (neuf)
- Boomer: PRECISION DEVICES PD186 modifiés (*)
(*) ajout d’un traitement spécial sur la membrane pour améliorer la réponse en fréquence en basses

Construction
Caisses en bois massif réalisées sur mesure. Bois: Padouk (plus de 120 pièces de bois montées à la main par enceintes)
Traitement interne spécial pour empêcher toute transmission de vibrations aux caisses.
Filtres utilisant des composants haut de gamme issus du monde professionnel, non disponibles à la vente aux particuliers.


Info qui a son importance : Mr Peters est un ancien pro. Il est aujourd’hui à la retraite.

Sur ce modèle, rien qu'en main d'oeuvre, il y en a pour des centaines d'heures de boulot ; même avec un taux horaire très compétitif, il y en aurait pour une véritable fortune. Obtenir un tel résultat en grande série, on serait dans des prix stratosphériques, avec des Westlake ou bien plus encore.

L'objectif de W.Peters de réaliser des enceintes hors norme. Il souhaite prouver par A+B que ses réalisations sont sans comparaison en terme de rapport qualité prix avec des modèles très haut de gamme.

Lien vers le site de Mr PETERS : http://www.refaudio.be/
Pour en savoir plus sur les Reference 43XL, vous pouvez aller dans « Nos réalisations »
Pour en savoir plus sur Mr Peters, vous pouvez aller dans « historiques ».


J’éditerai ce premier post pour ajouter au fur et à mesure des liens ou des infos complémentaires.

Madien
Fichiers joints
Dernière édition par MADien le 22 Oct 2010 19:26, édité 2 fois.
MADien

Messages: 2119
Inscription: 11 Juin 2005 11:37
Localisation: 78
  • offline

Annonce

Message par Google » 20 Oct 2010 11:36

Publicite


Encart supprimé pour les membres HCFR

Message » 20 Oct 2010 11:36

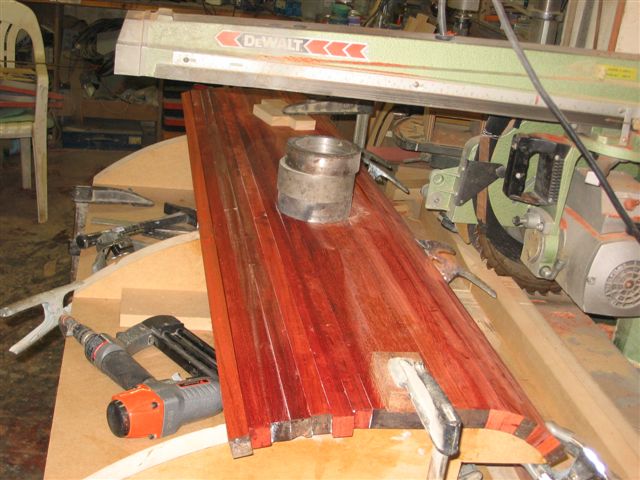

Réalisation des faces latérales
Fichiers joints
Dernière édition par MADien le 20 Oct 2010 11:42, édité 3 fois.
MADien

Messages: 2119
Inscription: 11 Juin 2005 11:37
Localisation: 78
  • offline

Message » 20 Oct 2010 11:36

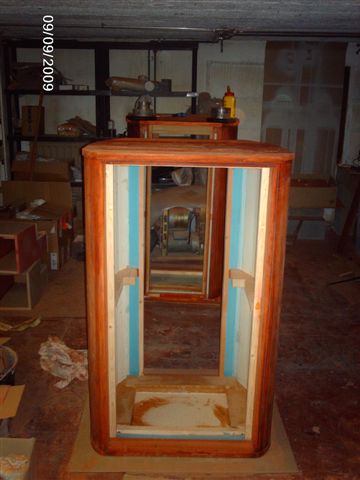

Réalisation des caisses
Fichiers joints
Dernière édition par MADien le 20 Oct 2010 11:42, édité 2 fois.
MADien

Messages: 2119
Inscription: 11 Juin 2005 11:37
Localisation: 78
  • offline

Message » 20 Oct 2010 11:37

Réalisation de la face avant et du caisson isobarique pour les 2 boomers de 46cm
Fichiers joints
Dernière édition par MADien le 20 Oct 2010 11:41, édité 1 fois.
MADien

Messages: 2119
Inscription: 11 Juin 2005 11:37
Localisation: 78
  • offline

Message » 20 Oct 2010 11:37

Réalisation des filtres
Fichiers joints
Dernière édition par MADien le 20 Oct 2010 11:44, édité 1 fois.
MADien

Messages: 2119
Inscription: 11 Juin 2005 11:37
Localisation: 78
  • offline

Message » 20 Oct 2010 11:37

Je mettrai plus de photos un peu plus tard ...
MADien

Messages: 2119
Inscription: 11 Juin 2005 11:37
Localisation: 78
  • offline

1 mot ...

Message » 20 Oct 2010 12:01

HALLUCINANT !!!!!!!!!!!!!!!!!!!!!!!!! ... :o :o :o

je vais commencer à regretter de lacher la hi-fi... :roll: :roll: :oops: :-? :(

elles sont magnifiques... :oops: :P 8) et la realisation est à la hauteur... :oops:
bravo à W.Peters , et à toi , pour avoir "" oser ""... :wink:
ducky7566

Messages: 8067
Inscription: 20 Juin 2008 11:57
Localisation: Paris...
  • offline

Message » 20 Oct 2010 12:11

Félicitations,très belle réalisation de W.Peters :wink:
Mintenant le plus intriguant est de savoir ce que celà donne à l'écoute,par exemple comparé à des 4345 ou K2 ???
AbsoluteSound

Messages: 5490
Inscription: 10 Oct 2008 13:58
  • offline

Message » 20 Oct 2010 13:43

Va trouver une pièce assez grande pour caser celles ci et des 4345 :mdr:

Mais le match serai passionnant.

Superbe réalisation, combien de temps pour les fabriquées? 230kg !!!! Faut pas mettre ça au 1er étage :o
bd45

Messages: 815
Inscription: 30 Oct 2009 10:06
Localisation: 45-Orléans
  • offline

Message » 20 Oct 2010 14:12

Le pédigrée est impressionnant.
Félicitations
Et parmi le choix multiple de HPs c'est encore une fois la consécration du 2123H ...
Micro Seiki - Marantz - McIntosh - Phase Linear - JBL
CR installation by HcFr Team : http://issuu.com/homecinema-fr.com/docs ... 81/9959588
Pour les autres photos, voir dans la rubrique "Installations Haute Fidélité"
Avatar de l’utilisateur
itofa
Administrateur Forum Haute-Fidélité
Administrateur Forum Haute-Fidélité

Messages: 7382
Inscription: 14 Déc 2007 23:31
Localisation: Montpellier area...
  • offline

Message » 20 Oct 2010 14:14

itofa a écrit:Le pédigrée est impressionnant.
Félicitations
Et parmi le choix multiple de HPs c'est encore une fois la consécration du 2123H ...


-Aujourd'hui il n'y a plus que lui de facilement disponible c'est pour ça :wink:
mattera91

Messages: 3237
Inscription: 19 Juil 2003 12:31
Localisation: essonne

Message » 20 Oct 2010 14:16

MADien a écrit:Je mettrai plus de photos un peu plus tard ...


-Il faudra qu'on trouve le courage de monter un samedi aux beaux jours, quand elles seront un peu rodées :wink:
mattera91

Messages: 3237
Inscription: 19 Juil 2003 12:31
Localisation: essonne

Message » 20 Oct 2010 14:18

Les composants (neufs) JBL 2420 et 2123 ne sontplus au catalogue depuis quelques temps (quelques décennies pour le 2420). Il s'agit de NOS ou de modèles de seconde monte ?
Le Caisson est vachement bien construit. Après à l'écoute.. on attend des détails par rapport au 4344 et autres modèles JBL.
Une prise de risque à saluer et une bien belle aventure en tout cas. Le problème avec ce genre de produit reste la revente. Le jour ou tu voudras changer (si cela arrive), cela risque d'être moins aisé qu'avec une bonne JBL avec façade bleue.
caladois

Messages: 1119
Inscription: 10 Fév 2003 12:24
Localisation: Lyon
  • offline

Message » 20 Oct 2010 14:50

Bonjour,
MADien a écrit:...L'objectif de W.Peters de réaliser des enceintes hors norme. Il souhaite prouver par A+B que ses réalisations sont sans comparaison en terme de rapport qualité prix avec des modèles très haut de gamme.

l'objectif "hors-norme" est atteint, c'est vraiment une belle réalisation. Pour la deuxième assertion, il manque quand même une courbe de réponse (au minimum) pour la soutenir - attention je dis cela sans esprit de polémique, la conception me semble excellente et le résultat force l'admiration.

Une question me vient quand même: pour un tel système sans gros compromis, pourquoi ne pas filtrer en actif ?
Denis31
Pro-Fabricant
Pro-Fabricant

Messages: 4501
Inscription: 16 Sep 2005 9:50
Localisation: Toulouse

Message » 20 Oct 2010 14:53

Salut à tous
Mr Peters est un ancien constructeur, il avait des HP en stock :wink:

Pour l'écoute, les premières heures sont assez déroutantes: quand ça marche, c'est vraiment fantastique. Cela va bien plus loin que mes 4344: présence du grave, présence phénoménale, étagement des plans,... dynamique, lisibilité ...
Par contre, mon salon n'est pas top; j'ai de grosses résonances et j'essaie de régler tout cela mais ce n'est pas simple.

Demain, une bonne partie de l'équipe de samedi débarque à la maison pour une journée complète d'écoute; cela promet !

Pour la revente, si un jour je devais revendre de telles enceintes, c'est que soit je suis fou, soit j'arrête complètement la hifi. Trouver mieux dans le commerce, dans la grande série, faut gagner au loto !

J'aime utiliser cette citation de Mr Peters: "Une formule 1 de série, cela n'existe pas". Pour avoir un tel résultat en série, il faudrait que les grands constructeurs vendent à perte tant la recherche, le travail, temps de main d'oeuvre et les composants utilisés sont importants. C'est totalement incompatible d'une démarche business : les constructeurs doivent gagner de l'argent.
Ou alors partir sur des modèles pharaoniques, type Westlake à plusieurs dizaines, voire centaines de milliers d'euros.

Damien
