HC de cricri88,écran DIY elec 3m[bloc ampli Nakamichi AVP1]

[cricri88]

Nouveau montage de l'écran (ça répondra au quelques mp reçu ces derniers temps),inutile de trop baratiner,les photos vont parler d'elle même

Le kit moteur,tube et roulement viennent de chez euromatik,
Ref:KIT/AXE64-VR
Kit complet pour volet électrique 56 Kg avec axe ZF64 mm
1 moteur NM56000 avec fins de course mécaniques - Poids soulevé >56 Kg
1 support universel moteur (platine acier 100x100 mm) réf. 52510029
1 roue + couronne pour tube ZF64 mm réf. 50526264
1 tube acier galvanisé ZF64 mm de 2,5 métres
1 embout télescopique pour tube ZF64 mm A293
1 support d'arbre réf. B104
4 agrafes de sangle réf. H814
4 sangles réf. H834
4 réglettes de tablier réf. 101042

Et le tube acier est un 3m en diamètre extérieur 70mm,son diamètre interne correspond pile poil au diamètre du tube fourni dand le KIT pour l'allonger à 3m.
Un petit descriptif est en dessous de chaque photo.

[cricri88]

GRRRRRRRque 5 fichiers joint max,donc une dernière pour le poncage et la peinture

[JPV9]

56 kg le tout A quand même!! Cricri comment vas tu fixer tout ce beau monde???

Je le redis, tes talents de bricoleur ne font aucun doute Je ne me serai jamais aventurer dans un truc comme ça!!!!
J'ai aussi remarqué les étagères pour ton meuble sur l'établi Ce qui veut dire que tu vas pouvoir terminer ton meuble......
On attend les photos bien sur

[cricri88]

56kg est le poid max que le moteur peu soulever.J'ai prix plus fort au cas où ma femme ou les enfants joueraient à l'assenceur avec

Autrement pour le poid,le tube 3m acier fait 15Kg,le moteur environ 5kg,et le tube octo 5kg environ,et le toile si elle fait 2kg c'est le bout du monde.

[Lukyfish]

56kg est le poid max que le moteur peu soulever.J'ai prix plus fort au cas où ma femme ou les enfants joueraient à l'assenceur avec

Autrement pour le poid,le tube 3m acier fait 15Kg,le moteur environ 5kg,et le tube octo 5kg environ,et le toile si elle fait 2kg c'est le bout du monde.

2 kg la toile, tu es sûr ? Ca me semble léger.
En tout cas, beau boulot, ça devrait aller cette fois ci.

[nahkmos]

Merci pour les photos Cricri! Le tube est il indispensable sur le tube octogonale? Y-a t'il un veritable risque de marquage?

[cricri88]

Merci pour les photos Cricri! Le tube est il indispensable sur le tube octogonale? Y-a t'il un veritable risque de marquage?

Je ne sais pas,mais quitte à en remettre une.....autant favoriser l'enroulage

2 kg la toile, tu es sûr ? Ca me semble léger.

Tu as raison,peut-être plus,mais moin de 5,c'est une toile Chris

[warrior]

Salut cricri88 .

Je voudrais savoir si tu avais mis un poids en bout de ta toile ,déjà pour la tendre lors de la descente / montée ,mais en plus pour éviter que la toile bouge lorsque que les HP¨des enceintes et caisson sont en action ??

Merci

[cricri88]

Salut Warrior,
Pas encore,mais normalement je m'en n'occupe cette après midi.
Et sur la première pose de la toile sans le poids,la toile ne bougeait pas,mais les principales sont des évents arrières,et le caisson ne dégage pas trop d'air.Par-contre le deuxième caisson dérrière les sièges la ferait voler.

J'espère avoir le temps cet après midi de m'en n'occuper...ne pas être déranger par des visites imprévues...

[warrior]

Merci

[cricri88]

Ma Chere Femme est en train de me coudre mon ourlet pour le poids
Donc ça avance

[nahkmos]

Interessant ça! Si tu peux nous faire des photos (j'imagine que tu avais déjà prévu ). Je me demande également si je vais lester ou non.

[JPV9]

Ma Chere Femme est en train de me coudre mon ourlet pour le poids
Donc ça avance

Comment ça ta femme Tu ne sais pas coudre avec tout ce que tu es capable de bricoler ......................................

[cricri88]

Comme elle sait mieux le faire que moi,et que ça lui plaît de bricoler pour la salle
Plus d'une heure pour coudre l'ourlet

Autrement la suite en image commentées:

[cricri88]

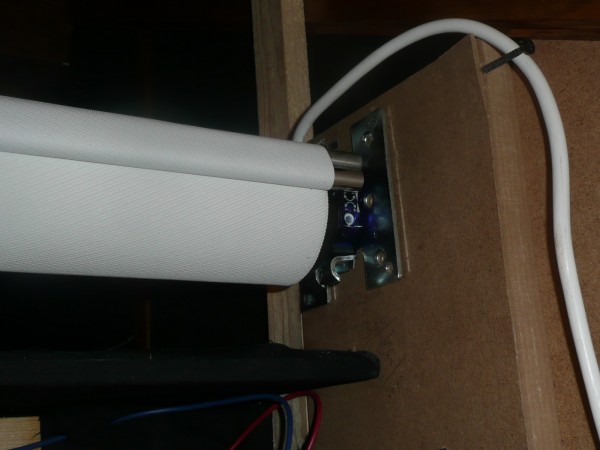

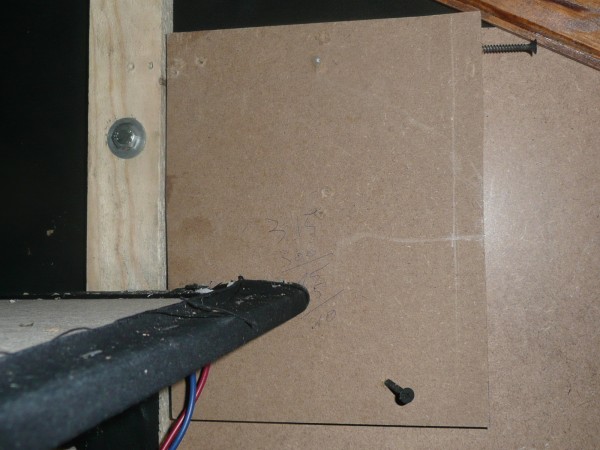

Suite dans la salle,donc le moteur est directement fixer au mur sur une plaque de médium,et le roulement est déjà fixé sur du médium aussi.
Toujours suite en image:
